电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。
电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。
因此，正确识别和检测电的状态对于电路的正常运行至关重要。
电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。
常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。
通过仔细观察和对照相关资料，可以快速识别电的基本参数。
2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。
例如，固态电解电通常较大，而电介质电则较小。
通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。
3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。
将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。
通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。
电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。
观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。
2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。
将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。
对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。
3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。
高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。
结论准确识别和检测电容器的状态对于电路的正常运行至关重要。
通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。
而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。
在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。

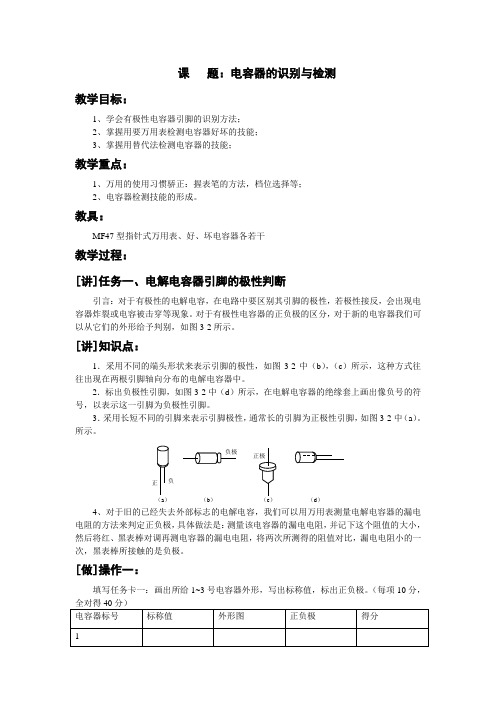

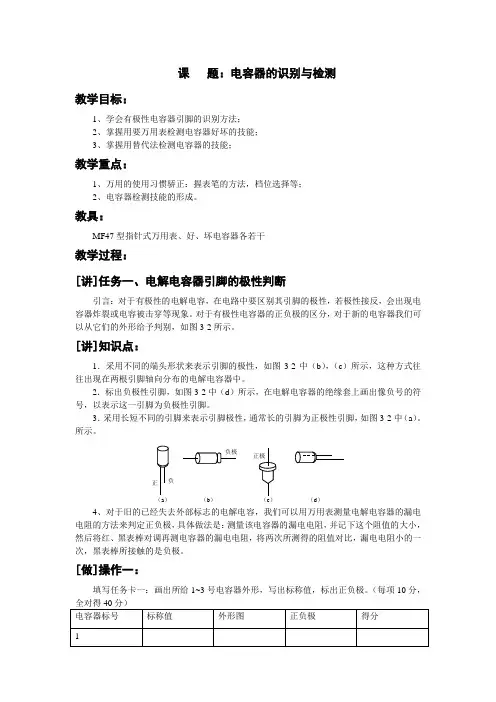

课 题：电容器的识别与检测教学目标：1、学会有极性电容器引脚的识别方法；2、掌握用要万用表检测电容器好坏的技能；3、掌握用替代法检测电容器的技能；教学重点：1、万用的使用习惯骄正：握表笔的方法，档位选择等；2、电容器检测技能的形成。
教具：MF47型指针式万用表、好、坏电容器各若干教学过程：[讲]任务一、电解电容器引脚的极性判断引言：对于有极性的电解电容，在电路中要区别其引脚的极性，若极性接反，会出现电容器炸裂或电容被击穿等现象。
对于有极性电容器的正负极的区分，对于新的电容器我们可以从它们的外形给予判别，如图3-2所示。
[讲]知识点：1．采用不同的端头形状来表示引脚的极性，如图3-2中（b ），（c ）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。
2．标出负极性引脚，如图3-2中（d ）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。
3．采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，如图3-2中（a ）。
所示。
负极正极正负（a ）（b ）（c ）（d ）4、对于旧的已经失去外部标志的电解电容，我们可以用万用表测量电解电容器的漏电电阻的方法来判定正负极，具体做法是：测量该电容器的漏电电阻，并记下这个阻值的大小，然后将红、黑表棒对调再测电容器的漏电电阻，将两次所测得的阻值对比，漏电电阻小的一次，黑表棒所接触的是负极。
[做]操作一：填写任务卡一：画出所给1~3号电容器外形，写出标称值，标出正负极。
（每项10分，[评]给出答案，各小组评定学生成绩，小结小组成绩任务二、用指针式万用表检测电容器[讲]知识点：1．漏电电阻的测量（1）用万用电表的欧姆挡（R⨯10k或R⨯1k挡），当两表笔分别接触容器的两根引线时，表针首先朝顺时针方向（向右）摆动，然后又慢慢地向左回归至∞位置的附近，此过程为电容器的充电过程。
（2）当表针静止时所指的电阻值就是该电容器的漏电电阻（R）。
![[电容器的识别与检测]说课](https://img.taocdn.com/s1/m/55b2136627284b73f24250b3.png)

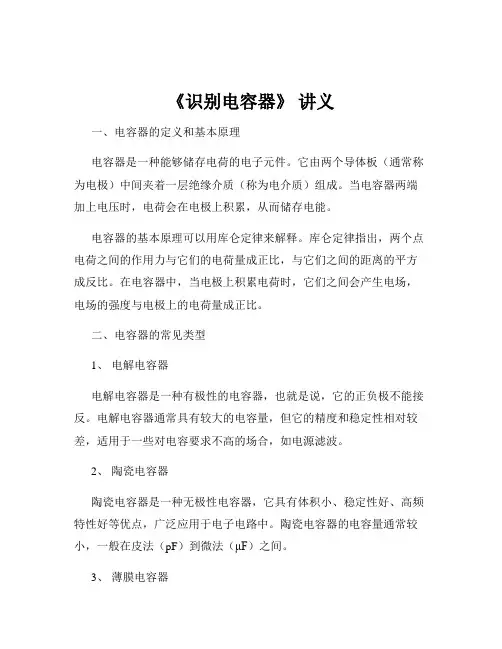

《识别电容器》讲义一、电容器的定义和基本原理电容器是一种能够储存电荷的电子元件。
它由两个导体板（通常称为电极）中间夹着一层绝缘介质（称为电介质）组成。
当电容器两端加上电压时，电荷会在电极上积累，从而储存电能。
电容器的基本原理可以用库仑定律来解释。
库仑定律指出，两个点电荷之间的作用力与它们的电荷量成正比，与它们之间的距离的平方成反比。
在电容器中，当电极上积累电荷时，它们之间会产生电场，电场的强度与电极上的电荷量成正比。
二、电容器的常见类型1、电解电容器电解电容器是一种有极性的电容器，也就是说，它的正负极不能接反。
电解电容器通常具有较大的电容量，但它的精度和稳定性相对较差，适用于一些对电容要求不高的场合，如电源滤波。
2、陶瓷电容器陶瓷电容器是一种无极性电容器，它具有体积小、稳定性好、高频特性好等优点，广泛应用于电子电路中。
陶瓷电容器的电容量通常较小，一般在皮法（pF）到微法（μF）之间。
3、薄膜电容器薄膜电容器也是一种无极性电容器，它的电容量相对较大，精度较高，常用于一些对电容要求较高的场合，如音响设备、通信设备等。
4、钽电容器钽电容器是一种有极性的电容器，它具有体积小、电容量大、稳定性好等优点，但价格相对较高，常用于一些高性能的电子设备中。
三、电容器的参数1、电容量电容量是电容器储存电荷的能力，通常用法拉（F）作为单位。
但在实际应用中，常用的单位有微法（μF）、纳法（nF）和皮法（pF）。
2、额定电压额定电压是电容器能够承受的最大电压，超过这个电压，电容器可能会被击穿损坏。
3、损耗因数损耗因数是衡量电容器在工作过程中能量损耗的一个参数，它的值越小，说明电容器的性能越好。
4、温度系数温度系数是指电容器的电容量随温度变化的程度，温度系数越小，说明电容器的性能越稳定。
四、电容器的标识和读数1、直标法直标法是直接在电容器的表面标注出电容量、额定电压等参数。
例如，一个电容器上标注“10μF 50V”，表示它的电容量为 10 微法，额定电压为 50 伏。
