电容器的识别与检测电容器简称电容，是电子电路中另一种十分重要的元件，主要用于滤波、耦合、旁路、能量转换和延时等。
1．常规电容器液晶显示器中采用的电容种类很多，其外形如图1所示，其中，铝电解电容故障率较高。
常规电容器的容量通常有以下几种表示法：（1）直接表示法通常在容量小于10000pF时，用pF做单位；容量大于10000pF 时，用μF做单位。
为了简便起见，100μF～1 μF的电容常常不标注单位。
图1 液晶显示器中常规电容器的外形（2）数码表示法通常采用三位数字表示，前两位表示有效数字，第三位表示有效数字乘以10的幂次，单位为μF，如201表示200μF。
容量有小数的电容器一般用字母表示小数点，如1p5表示1.5pF。
数码表示法有一种特例，就是第三位若是9，则电容量是前两位有效数字乘以10-1，如229表示22×10-1pF。
（3）字母表示法字母表示法是国际电工会推荐标注的方法，使用的标注字母有4个，即p、n、u、m，分别表示pF、nF、μF、mF，用2～4个数字和1个字母表示电容量，字母前为容量的整数，字母后为容量的和1数，如1p5、4p7、3n9分别表示1.5pF、4.7μF、3.9nF。
（4）色环表示法顺引线方向，第一、二位色环表示电容量的有效数字，第三位色环表示倍数（分别用黑、棕、红、橙、黄、绿、蓝、紫、灰、白表示100～ 109），如电容色环为黄、紫、橙表示纫×103pF＝47000pF。
电容器的误差一般用字母表示，具体含义是：C为±0.25pF，D 为±0.5pF，F为±1％，J为±5％，K为±10％，M为±20％。
电容的耐压有低压和中高压两种，低压为200V以下，一般有16V、50V、100V等：中高压一般a 160V、200V、250V、400V、500V、1000V 1竽。
电容是否损坏一般采用代换法或测量法来判断。
电子元器件识别与测试实验心得5篇电子元器件识别与测试实验心得11.二极管的识别几乎所有的电子电路中都要用到晶体二极管，它在许多电路中起着重要的作用，是诞生最早的半导体器件之一，其应用也非常广泛。
二极管是晶体二极管的简称，也叫半导体二极管，用半导体单晶材料(主要是锗和硅)制成，是半导体器件中最基本的一种器件，是一种具有单方向导电特性的无源半导体器件，二极管有两个电极，分别为阳极和阴极，阳极为正，阴极为负。
二极管在电路中的符号为()，在电路中一般用字母D来表示。
2.二极管的作用二极管的作用有整流，检波，稳压，开关，限幅，等等。
通常这些作用都有相应的管子制造出来。
比如起整流作用的二极管有整流二极管，起检波作用的二极管有检波二极管。
3.二极管的检测?将万用表打到蜂鸣二极管档，红表笔接二极管的正极，黑笔接二极管的负极，此时测量的是二极管的正向导通阻值，也就是二极管的正向压降值。
不同的二极管根据它内部材料不同所测得的正向压降值也不同。
正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。
将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏.正向压降值在200左右时，为稳压二极管;快恢复二极管的两读数都在200左右正常。
测稳压二极管我们通常所用到的稳压管的稳压值一般都大于 1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k 以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。
但指针表的R×10k档是用9V或15V电池供电的，在用R×10k,测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。
如此，我们就可以初步估测出稳压管的好坏。
检测注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。
电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。
因此，正确识别和检测电的状态对于电路的正常运行至关重要。
电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。
常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。
通过仔细观察和对照相关资料，可以快速识别电的基本参数。
2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。
例如，固态电解电通常较大，而电介质电则较小。
通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。
3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。
将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。
通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。
电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。
观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。
2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。
将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。
对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。
3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。
高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。
结论准确识别和检测电容器的状态对于电路的正常运行至关重要。
通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。
而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。
在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。
电容器的识别和检测一、电容器的容量值标注方式字母数字混合标法不标单位的直接表示法电容器容量的数码表示法电容器的色码表示法电容量的误差这种方式是国际电工委员会推荐的表示方式。
具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。
字母有时既表示单位也表示小数点。
如：这种方式是用1~4位数字表示，容量单位为pF。
如数字部份大于1时，单位为皮法，当数字部份大于0小于1时，其单位为微法（F）。
如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），表示微法（F）。
一样用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。
如：色码表示法是用不同的颜色表示不同的数字，其颜色和识别方式与电阻色码表示法一样，单位为pF。
电容器容量误差的表示法有两种。
一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。
如±。
另一种方式是直接将字母或百分比误差标志在电容器上。
字母表示的百分比误差是：D表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。
如电容器上标有334K那么表示F，误差为±10%；如电容器上标有103P表示那个电容器的容量转变范围为F，P不能误以为是单位pF。
二、有极性电解电容器的引脚极性的表示方式：1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。
2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。
3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。
三、在电路图中电容器容量单位的标注规那么当电容器的容量大于100pF而又小于1F时，一样不注单位，没有小数点的，其单位是pF时，有小数点的其单位是F。

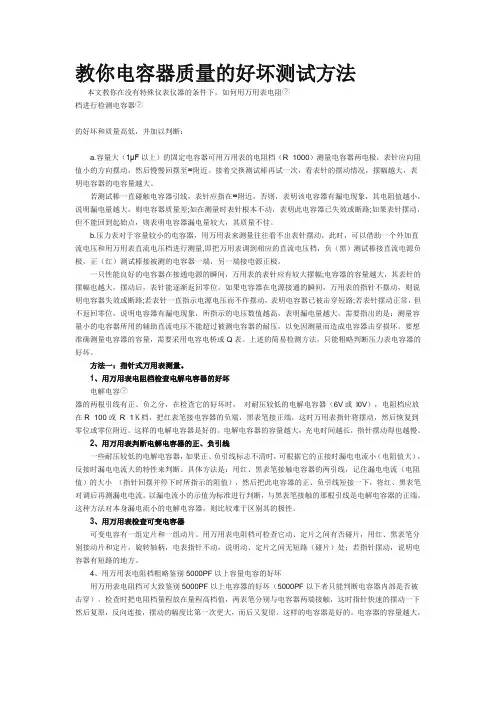

教你电容器质量的好坏测试方法本文教你在没有特殊仪表仪器的条件下，如何用万用表电阻档进行检测电容器的好坏和质量高低，并加以判断：a.容量大（1μF以上）的固定电容器可用万用表的电阻档（R×1000）测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至∞附近。
接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，表明电容器的电容量越大。
若测试棒一直碰触电容器引线，表针应指在∞附近，否则，表明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差;如在测量时表针根本不动，表明此电容器已失效或断路;如果表针摆动，但不能回到起始点，则表明电容器漏电量较大，其质量不佳。
b.压力表对于容量较小的电容器，用万用表来测量往往看不出表针摆动，此时，可以借助一个外加直流电压和用万用表直流电压档进行测量,即把万用表调到相应的直流电压档，负（黑）测试棒接直流电源负极，正（红）测试棒接被测的电容器一端，另一端接电源正极。
一只性能良好的电容器在接通电源的瞬间，万用表的表针应有较大摆幅;电容器的容量越大，其表针的摆幅也越大，摆动后，表针能逐渐返回零位。
如果电容器在电源接通的瞬间，万用表的指针不摆动，则说明电容器失效或断路;若表针一直指示电源电压而不作摆动，表明电容器已被击穿短路;若表针摆动正常，但不返回零位，说明电容器有漏电现象，所指示的电压数值越高，表明漏电量越大。
需要指出的是：测量容量小的电容器所用的辅助直流电压不能超过被测电容器的耐压，以免因测量而造成电容器击穿损坏。
要想准确测量电容器的容量，需要采用电容电桥或Q表。
上述的简易检测方法，只能粗略判断压力表电容器的好坏。
方法一：指针式万用表测量。

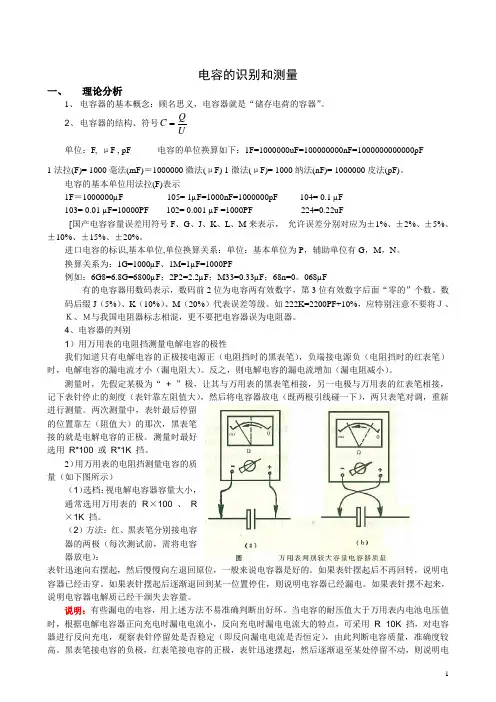

1、用万用表电阻档检查电解电容器的好坏电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器（6V或l0V），电阻档应放在R×100或R×1Ｋ档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。
电容器的定义电容器，简称电容，顾名思义，是…装电的容器‟，是一种容纳电荷的器件。
英文名称：capacitor。
一些常用的电容器如图所示。
用字母C表示。
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
电容器主要特性参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。
电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。
其它单位关系如下：1F=1000mF1mF=1000μF1μF=1000nF1n=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
