电容器的识别和检测剖析

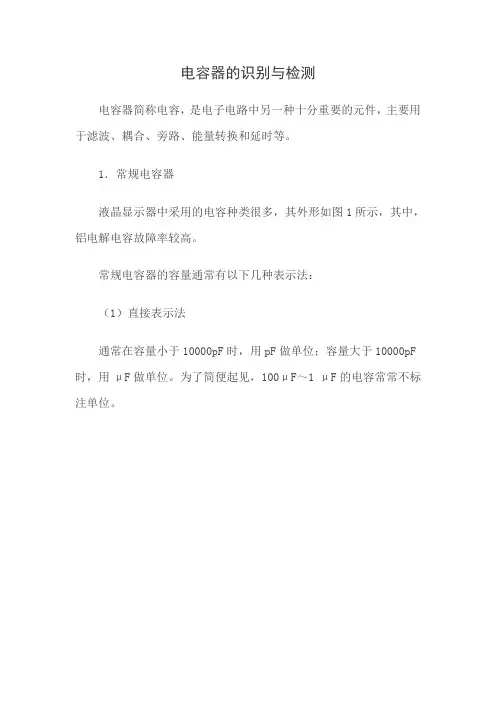

电容器的识别与检测电容器简称电容，是电子电路中另一种十分重要的元件，主要用于滤波、耦合、旁路、能量转换和延时等。

1．常规电容器液晶显示器中采用的电容种类很多，其外形如图1所示，其中，铝电解电容故障率较高。

常规电容器的容量通常有以下几种表示法：（1）直接表示法通常在容量小于10000pF时，用pF做单位；容量大于10000pF 时，用μF做单位。

为了简便起见，100μF～1 μF的电容常常不标注单位。

图1 液晶显示器中常规电容器的外形（2）数码表示法通常采用三位数字表示，前两位表示有效数字，第三位表示有效数字乘以10的幂次，单位为μF，如201表示200μF。

容量有小数的电容器一般用字母表示小数点，如1p5表示1.5pF。

数码表示法有一种特例，就是第三位若是9，则电容量是前两位有效数字乘以10-1，如229表示22×10-1pF。

（3）字母表示法字母表示法是国际电工会推荐标注的方法，使用的标注字母有4个，即p、n、u、m，分别表示pF、nF、μF、mF，用2～4个数字和1个字母表示电容量，字母前为容量的整数，字母后为容量的和1数，如1p5、4p7、3n9分别表示1.5pF、4.7μF、3.9nF。

（4）色环表示法顺引线方向，第一、二位色环表示电容量的有效数字，第三位色环表示倍数（分别用黑、棕、红、橙、黄、绿、蓝、紫、灰、白表示100～ 109），如电容色环为黄、紫、橙表示纫×103pF＝47000pF。

电容器的误差一般用字母表示，具体含义是：C为±0.25pF，D 为±0.5pF，F为±1％，J为±5％，K为±10％，M为±20％。

电容的耐压有低压和中高压两种，低压为200V以下，一般有16V、50V、100V等：中高压一般a 160V、200V、250V、400V、500V、1000V 1竽。

电容是否损坏一般采用代换法或测量法来判断。

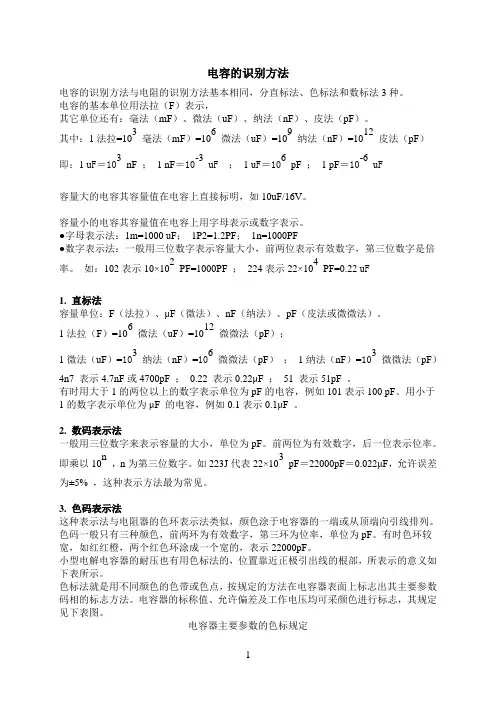

电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。

电容器的三大检测方法电容器工作原理电容器是一种容纳电荷的器件，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，掌控等方面。

关于电容器的检测，紧要分为三大类：固定电容器的检测、电解电容器的检测、可变电容器的检测。

一、固定电容器的检测1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

测量时，可选用万用表R10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

若测出阻值（指针向右摇摆）为零，则说明电容漏电损坏或内部击穿。

2、检测10PF～0.01F固定电容器是否有充电现象，进而判定其好坏。

万用表选用R1k挡。

两只三极管的值均为100以上，且穿透电流可选用3DG6等型号硅三极管构成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于察看。

应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摇摆。

3、对于0.01F以上的固定电容，可用万用表的R10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可依据指针向右摇摆的幅度大小估量出电容器的容量。

二、电解电容器的检测1、由于电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。

依据阅历，一般情况下，1～47F间的电容，可用R1k挡测量，大于47F的电容可用R100挡测量。

2、将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度（对于同一电阻拦，容量越大，摆幅越大），接着渐渐向左回转，直到停在某一位置。

此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。

实际使用阅历表明，电解电容的漏电阻一般应在几百k以上，否则，将不能正常工作。

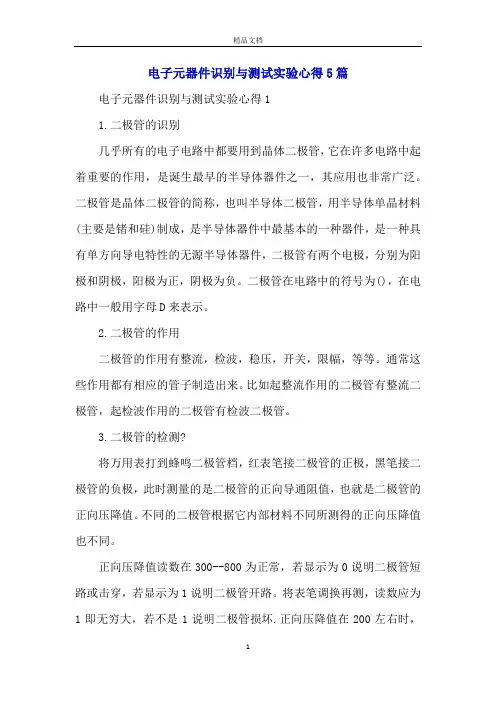

电子元器件识别与测试实验心得5篇电子元器件识别与测试实验心得11.二极管的识别几乎所有的电子电路中都要用到晶体二极管，它在许多电路中起着重要的作用，是诞生最早的半导体器件之一，其应用也非常广泛。

二极管是晶体二极管的简称，也叫半导体二极管，用半导体单晶材料(主要是锗和硅)制成，是半导体器件中最基本的一种器件，是一种具有单方向导电特性的无源半导体器件，二极管有两个电极，分别为阳极和阴极，阳极为正，阴极为负。

二极管在电路中的符号为()，在电路中一般用字母D来表示。

2.二极管的作用二极管的作用有整流，检波，稳压，开关，限幅，等等。

通常这些作用都有相应的管子制造出来。

比如起整流作用的二极管有整流二极管，起检波作用的二极管有检波二极管。

3.二极管的检测?将万用表打到蜂鸣二极管档，红表笔接二极管的正极，黑笔接二极管的负极，此时测量的是二极管的正向导通阻值，也就是二极管的正向压降值。

不同的二极管根据它内部材料不同所测得的正向压降值也不同。

正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。

将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏.正向压降值在200左右时，为稳压二极管;快恢复二极管的两读数都在200左右正常。

测稳压二极管我们通常所用到的稳压管的稳压值一般都大于 1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k 以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。

但指针表的R×10k档是用9V或15V电池供电的，在用R×10k,测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。

如此，我们就可以初步估测出稳压管的好坏。

检测注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

电容测试方法电容测试是电子行业中常见的一项测试工作，用于检测电容器的性能和质量。

正确的电容测试方法能够确保电容器的正常工作，提高产品的质量和可靠性。

本文将介绍几种常见的电容测试方法，希望能对大家有所帮助。

首先，我们来介绍电容器的常见测试方法之一——直流电压测试。

在进行直流电压测试时，我们需要使用万用表或者专业的电容测试仪器。

首先，将电容器的两端引线连接到测试仪器上，然后选择直流电压档位进行测试。

通过测量电容器两端的电压值，我们可以初步判断电容器是否正常工作。

需要注意的是，在进行直流电压测试时，要确保电压值不超过电容器的额定工作电压，以免损坏电容器。

其次，交流电压测试也是常见的电容测试方法之一。

在进行交流电压测试时，同样需要使用万用表或者专业的电容测试仪器。

将电容器的两端引线连接到测试仪器上，选择交流电压档位进行测试。

通过测量电容器两端的交流电压值，我们可以进一步判断电容器的性能和质量。

交流电压测试可以更全面地检测电容器的工作状态，对于一些特殊工作环境下的电容器，交流电压测试尤为重要。

此外，频率特性测试也是电容器测试中的重要环节。

电容器的频率特性对其在电路中的使用有着重要影响，因此需要进行频率特性测试来确保电容器的稳定性和可靠性。

在进行频率特性测试时，需要使用专业的频率测试仪器，通过改变输入信号的频率，来测试电容器在不同频率下的性能表现。

通过频率特性测试，我们可以了解电容器在不同频率下的电容值、损耗因素等重要参数，为电容器在实际电路中的应用提供重要参考依据。

最后，温度特性测试也是电容器测试中不可忽视的一环。

电容器在不同温度下的性能表现直接影响着其在实际工作中的稳定性和可靠性。

因此，需要进行温度特性测试来全面了解电容器在不同温度下的性能变化。

在进行温度特性测试时，需要使用恒温箱或者其他恒温设备，通过改变环境温度来测试电容器的性能表现。

通过温度特性测试，我们可以了解电容器在不同温度下的电容值、损耗因素等重要参数，为电容器在不同工作环境下的应用提供重要参考依据。

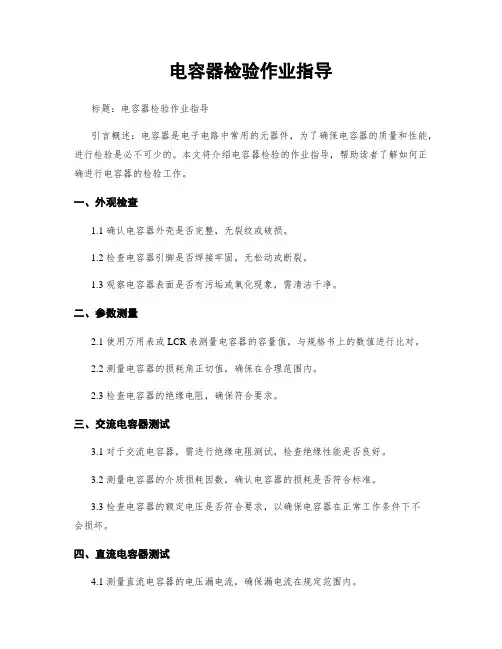

电容器检验作业指导标题：电容器检验作业指导引言概述：电容器是电子电路中常用的元器件，为了确保电容器的质量和性能，进行检验是必不可少的。

本文将介绍电容器检验的作业指导，帮助读者了解如何正确进行电容器的检验工作。

一、外观检查1.1 确认电容器外壳是否完整，无裂纹或破损。

1.2 检查电容器引脚是否焊接牢固，无松动或断裂。

1.3 观察电容器表面是否有污垢或氧化现象，需清洁干净。

二、参数测量2.1 使用万用表或LCR表测量电容器的容量值，与规格书上的数值进行比对。

2.2 测量电容器的损耗角正切值，确保在合理范围内。

2.3 检查电容器的绝缘电阻，确保符合要求。

三、交流电容器测试3.1 对于交流电容器，需进行绝缘电阻测试，检查绝缘性能是否良好。

3.2 测量电容器的介质损耗因数，确认电容器的损耗是否符合标准。

3.3 检查电容器的额定电压是否符合要求，以确保电容器在正常工作条件下不会损坏。

四、直流电容器测试4.1 测量直流电容器的电压漏电流，确保漏电流在规定范围内。

4.2 检查电容器的极性是否正确，避免反接导致损坏。

4.3 对于大容量直流电容器，需进行放电测试，确保安全操作。

五、标识确认5.1 检查电容器上的标识是否清晰可见，包括容量值、额定电压等信息。

5.2 确认电容器的生产日期和批次，以便追溯质量问题。

5.3 对于已检验合格的电容器，需进行标记或记录，便于后续使用和管理。

结论：电容器的检验工作是确保电子电路正常运行的重要环节，通过本文介绍的作业指导，读者可以正确、全面地进行电容器的检验工作，确保电容器质量和性能符合要求。

愿本文对读者有所帮助，提高电容器检验工作的效率和准确性。

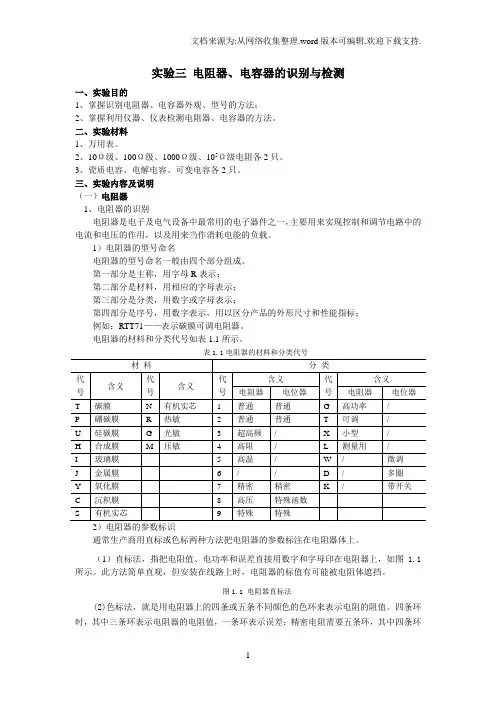

实验三电阻器、电容器的识别与检测一、实验目的1、掌握识别电阻器、电容器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器、电容器的方法。

二、实验材料1、万用表。

2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。

3、瓷质电容、电解电容、可变电容各2只。

三、实验内容及说明（一）电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。

1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。

第一部分是主称，用字母R表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如：RTT71——表示碳膜可调电阻器。

电阻器的材料和分类代号如表1.1所示。

表1.1电阻器的材料和分类代号通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。

（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。

此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。

图1.1 电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。

四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。

例如：四条色环：红紫橙金2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2所示。

图1.2 电阻器色标法色环的含义如表1.2所示。

表1.2各色环的含义2、电阻器的测量在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。

（二）电容器电容也是电子及电气设备中常用的电子器件之一。

利用电容器可实现交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等。

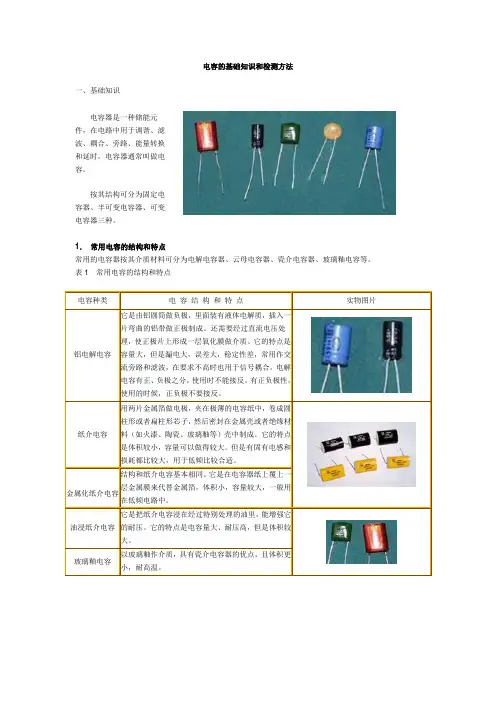

电容的基础知识和检测方法一、基础知识件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。

电容器通常叫做电容。

按其结构可分为固定电容器、半可变电容器、可变电容器三种。

1．常用电容的结构和特点常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

表1常用电容的结构和特点有正负极性，耐热性好、适宜用于高频电路。

树脂中制成。

它的特点是介质损耗小，绝缘电阻大、它用金属钽或者铌做正极，用稀硫酸等配液做负极，体积小、容量大、性能稳定、寿命长、绝缘电阻大、2．主要性能指标标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。

电容器上标有的电容数是电容器的标称容量。

电容器的标称容量和它的实际容量会有误差。

常用固定电容允许误差的等级见表2。

常用固定电容的标称容量系列见表3。

一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。

为了简便起见，大于100pF 而小于1uF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是uF。

如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。

额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。

如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。

常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。

表2常用固定电容允许误差的等表3 常用固定电容的标称容量系列绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。

电容检验作业指导
引言概述：
电容检验是电子创造过程中的重要环节，能够确保产品的质量和性能。

本文将详细介绍电容检验的作业指导，匡助操作人员正确进行电容检验，提高检验效率和准确性。

一、检查电容外观
1.1 确保电容外壳完整无损
1.2 检查电容外壳是否有生锈或者腐蚀现象
1.3 注意观察电容外壳是否有漏电现象
二、测量电容参数
2.1 使用万用表测量电容的容量值
2.2 检查电容的极性是否正确
2.3 测量电容的漏电流值
三、检查电容引脚连接
3.1 确保电容引脚连接坚固
3.2 检查引脚焊接是否完好
3.3 注意观察引脚是否有松动现象
四、检验电容绝缘性能
4.1 使用绝缘电阻表测量电容的绝缘电阻
4.2 检查电容是否有漏电现象
4.3 注意观察电容绝缘层是否受损
五、记录检验结果
5.1 将检验结果准确记录在检验报告中
5.2 根据检验结果判断电容是否合格
5.3 如发现不合格情况，及时处理并记录处理过程
通过以上作业指导，操作人员能够正确、全面地进行电容检验工作，确保产品质量和性能符合标准要求。

希翼本文能够匡助读者更好地掌握电容检验技巧，提高工作效率和准确性。

如何测试电容器的好坏电容器是一种储存电荷的装置，随着使用时间的增长，电容器可能会受到损坏或老化，导致其功能减弱或完全失效。

为了确保电容器在正常工作范围内，我们需要进行一系列的测试来评估其好坏。

本文将介绍几种常用的测试方法。

1.目测检查首先，我们可以通过目测检查来初步判断电容器的好坏。

检查电容器外观是否完好无损，是否有明显的物理破损，例如裂纹、漏液、膨胀等。

此外，还要检查端子是否锈蚀或松动，观察标识是否清晰可见。

2.电容器电压测试电容器的电压测试是一种最基本的测试方法，可以评估电容器的绝缘性能是否正常。

将电容器与电压表连接，逐步增大电压直至额定电压。

如果电容器能够正常耐受该电压并保持稳定，说明绝缘性能良好。

3.电容器容量测试电容器的容量测试用于测量电容器的储存电荷能力。

可以使用数字电桥、示波器或LCR表等仪器进行测试。

首先，将电容器与设备连接并设置合适的测试参数（例如频率、电压等）。

然后，测量电容器的容量值，并与其标称值进行比较。

如果测量值接近标称值，说明电容器的储存电荷能力良好。

4.电容器损耗角正切测试电容器的损耗角正切测试用于评估电容器的工作效率和热耗能力。

通过测量电容器串联电阻和电容器本身的电感值，计算并得出电容器的损耗角正切。

如果损耗角正切接近于零，说明电容器的绝缘性能好，工作效率高。

5.电容器漏电流测试电容器的漏电流测试用于检测电容器本身的绝缘性能。

将电容器与工作电压相连，然后测量电容器端的漏电流大小。

如果漏电流接近于零，说明电容器的绝缘性能良好。

6.电容器阻抗频率特性测试电容器的阻抗频率特性测试用于评估电容器在不同频率下的电学性能。

通过改变测试频率，测量电容器的阻抗值，并绘制阻抗频率曲线。

正常工作的电容器应该在一定频率范围内具有稳定的阻抗特性。

以上是几种常用的电容器测试方法，通过这些测试可以全面评估电容器的好坏。

需要注意的是，不同类型的电容器可能需要不同的测试方法和参数设置。

在进行测试之前，建议仔细阅读电容器的规格说明书以及相应的测试标准，确保测试的准确性和安全性。

测量电容器的电容电容器是电子电路中常见的元件之一，它用于储存和释放电能。

在实际应用中，准确地测量电容器的电容是非常重要的，因为电容器的电容值直接影响着电路的性能和稳定性。

本文将介绍几种常见的方法来测量电容器的电容。

一、使用数字电表测量电容当我们需要测量电容较小的电容器时，可以使用数字电表进行测量。

数字电表通常具有电容测量功能，操作简单方便。

步骤如下：1. 将电容器与数字电表连接，注意连接的极性。

2. 设置数字电表的电容测量档位。

3. 将电容器充电，然后断开充电电源。

4. 记录数字电表显示的电容值。

二、使用示波器测量电容示波器也可以用来测量电容器的电容。

示波器能够显示电容器充电和放电的过程，从而计算得出电容值。

步骤如下：1. 将电容器与示波器连接。

一端连接示波器的信号输入端，另一端连接示波器的地端。

2. 设置示波器的时间基准，使波形显示适当的时间范围。

3. 施加一个直流电压或脉冲信号到电容器上。

4. 观察示波器上的电压波形，记录充电和放电的时间间隔。

5. 根据充电和放电的时间间隔计算电容值。

三、使用LC振荡电路测量电容LC振荡电路也可以用来测量电容器的电容。

LC振荡电路是由电感和电容构成的，并通过测量振荡频率推导出电容值。

步骤如下：1. 将电容器与LC振荡电路连接。

电容器连接在电感的并联分支上。

2. 施加一个脉冲信号或者调节电源使LC振荡电路开始振荡。

3. 测量LC振荡电路的振荡频率。

4. 根据振荡频率计算电容值。

四、使用RC恒流放电法测量电容RC恒流放电法也是测量电容器电容的一种方法。

通过测量电容器放电的时间来计算电容值。

步骤如下：1. 将电容器与电阻串联连接。

2. 施加一个电压或电流信号到电容器上。

3. 记录电容器放电的时间。

4. 根据放电时间和电阻值计算电容值。

总结：以上介绍了几种常见的测量电容器电容的方法，包括使用数字电表、示波器、LC振荡电路和RC恒流放电法。

选择合适的方法取决于电容器的大小、测量精度和实际应用需求。

电容器检验作业指导书标题：电容器检验作业指导书引言概述：电容器是电力系统中常见的电气设备，用于储存和释放电能。

为了确保电容器的正常运行和安全性，进行定期的检验是必要的。

本文将从五个大点出发，详细阐述电容器检验的作业指导。

正文内容：1. 检查外观和标志1.1 外观检查- 检查电容器外壳是否有破损、变形等情况。

- 检查电容器上的连接器和绝缘子是否完好。

- 检查电容器表面是否有油污或者灰尘等污染物。

1.2 标志检查- 检查电容器上的标志是否清晰可辨，包括额定电压、容量、创造日期等信息。

- 检查电容器上的警示标志是否完好，如高压警示标志。

1.3 温度检查- 使用红外热像仪检测电容器的表面温度，确保温度分布均匀，无异常热点。

2. 检查内部元件2.1 内部连接器检查- 检查电容器内部的连接器是否松动或者腐蚀。

- 检查连接器的绝缘情况，确保没有漏电风险。

2.2 电容器电极检查- 检查电容器的电极是否完好，无损伤或者腐蚀。

- 检查电极之间的间隙是否合适，无异常间隙或者短路。

2.3 绝缘检查- 使用绝缘电阻测试仪检测电容器的绝缘电阻，确保其符合标准要求。

- 检查绝缘材料是否老化或者破损，需要进行必要的绝缘修复或者更换。

3. 检查电容器的运行参数3.1 容量检查- 使用专业的电容器测试设备，检测电容器的实际容量是否与标称容量相符。

- 检查容量损耗情况，确保电容器的性能稳定。

3.2 损耗角正切检查- 使用电容器损耗角正切测试仪，检测电容器的损耗角正切值。

- 损耗角正切值过大可能表明电容器存在故障，需要进行进一步检修或者更换。

3.3 漏电流检查- 使用漏电流测试仪，检测电容器的漏电流情况。

- 检查漏电流是否超过标准限值，确保电容器的安全运行。

4. 检查保护措施4.1 过电压保护检查- 检查电容器是否配备过电压保护装置，如过电压保护器或者避雷器。

- 检查保护装置的连接情况和工作状态。

4.2 过电流保护检查- 检查电容器是否配备过电流保护装置，如熔断器或者过电流继电器。

电容器的识别和检测一、电容器的容量值标注方法字母数字混合标法这种方法是国际电工委员会推荐的表示方法。

具体内容是：用2-4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。

字母有时即表示单位也表示小数点。

如：不标单位的直接表示法这种方法是用 1 - 4 位数字表示，容量单位为pF 。

如数字部分大于 1 时，单位为皮法，当数字部分大于0 小于1 时，其单位为微法（mF）。

如3300 表示3300 皮法（pF），680 表示680 皮法（pF），7 表示7 皮法（pF），0.056 表示0.056 微法（mF）。

电容器容量的数码表示法一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF 。

如：电容器的色码表示法色码表示法是用不同的颜色表示不同的数字，其颜色和识别方法与电阻色码表示法一样，单位为pF 。

电容量的误差电容器容量误差的表示法有两种。

一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。

如 2.2 ± 0.2pF 。

另一种方法是直接将字母或百分比误差标志在电容器上。

字母表示的百分比误差是：D 表示± 0.5% ；F 表示± 0.1% ；G 表示± 2% ；J 表示± 5% ；K 表示± 10% ；M 表示± 20% ；N 表示± 30% ；P 表示± 50% 。

如电容器上标有334K 则表示0.33 m F ，误差为± 10% ；如电容器上标有103P 表示这个电容器的容量变化范围为0.01 - 0.02 mF ，P 不能误认为是单位pF 。

二、有极性电解电容器的引脚极性的表示方式：1. 采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。

2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。
