电容电解电容可变电容

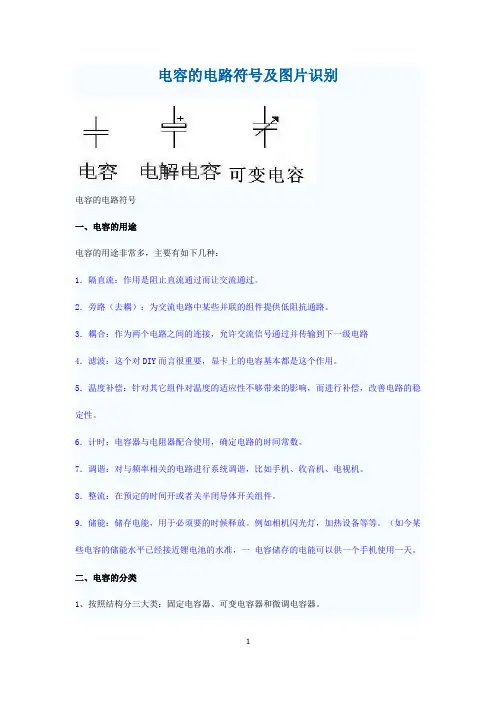

电容的电路符号及图片识别
电容的电路符号
一、电容的用途
电容的用途非常多，主要有如下几种：
1 •隔直流：作用是阻止直流通过而让交流通过。
2 •旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。
3 •耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路
4. 滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。
5 •温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的
稳定性。
6 •计时：电容器与电阻器配合使用，确定电路的时间常数。
7 •调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
&整流：在预定的时间开或者关半闭导体开关组件。
9 •储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。（如今
某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一
天。
二、电容的分类
1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
半可变电容：也叫做微调电容。它是由两片或者两组小型金属弹片，中间夹着介质制成。
调节的时候改变两片之间的距离或者面积。它的介质有空气、陶瓷瓷、云母、薄膜等。
可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。把两组可变电容装在一起同轴转动，叫做双连。可变电容的介质有空气和聚苯乙烯两种。空气
介质可变电容体积大，损耗小，多用在电子管收音机中。聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。
2、按外形分：插件式，贴片式（SMD）;
3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容
陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。
云母电容：以云母片作介质的电容器。性能优良，高稳定，高精密。
纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，
有时外壳采用密封的铁壳以提高防潮性。价格低，容量大。壳以提高防潮性。价格低，
容量大。
薄膜电容：用聚苯乙烯、聚四氟乙烯或涤纶等有机薄膜代替纸介质，做成的各种电容器。
体积小，但损耗大，不稳定。质，做成的各种电容器。体积小，但损耗大，不稳定。
电解电容：以铝、担、锯、钛等金属氧化膜作介质的电容器。容量大，稳定性差。（使用时应注意极性）大，稳定性差。（使用时应注意极性）
5、根据极性可分：为有极性电容和无极性电容，有极性使用时要注意方向。
色环陶瓷电容
电解111
容
钳电容
PET电容
独石电容
@ hMP X2 4U 1)0^40(105
f?f
d cFAus
■ ■
陶瓷电容
MKP电容贴片电容
瓷片电容
PPY电容
PPT电容
可调电容
1|
各种电容图片
三、电容的单位表示
单位’法拉’用字译”表示，用来表征电容器存储电荷的能力。
电容器常见的单位：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF
电容器的单位换算:1法拉=10 3毫法=10 6微法=10 9纳法=1012皮法;;1pf=10 -3nf=10-6uf=10-9
mf
四、电容的容量识别
电容器的识别方法分直标法、色标法和数标法3种。
a;直标法是将电容的标称值用数字和单位在电容的本体上表示出来：如：220MF表示220UF ；.01UF 表示0.01UF ；R56UF 表示0.56UF;6n8 表示6800PF.
b;不标单位的数码表示法•其中用一位到四位数表示有效数字，一般为PF,而电解电容
其容量则为UF.如:3表示3PF;2200 表示2200PF;0.056 表示0.056UF;
c;数字表示法：一般用三为数字表示容量的大小，前两位表示有效数字，第三位表示10
的倍幕•如102 表示10*10 2=1000PF;224 表示22*10 4=0.2UF
d:用色环或色点表示电容器的主要参数。电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--
Q、+50%-20%--S、+80%-20%--Z。
五、电容器的主要性能
电容器的容量（即储存电荷的容量）,耐压值（指在额定温度范围内电容能长时间可靠工作的最
大直流电压或最大交流电压的有效值）耐
温值（表示电容所能承受的最高工作温度。）.
五、电容器检测
a;脱离线路时检测
采用万用表RXlk挡，在检测前，先将电解电容的两根引脚相碰，以便放掉电容内残余的电荷•当表笔刚接通时，表针向右偏
转一个角度，然后表针缓慢地向左回转，最后表针停下。表针停下来所指示的阻值为该电容的漏电电阻，此阻值愈大愈
最好应接近无穷大处。如果漏电电阻只有几十千欧，说明这一电解电容漏电严重。表针向右摆动的角度越大（表针还应该向左
回摆），说明这一电解电容的电容量也越大，反之说明容量越小。
b. 线路上直接检测
主要是检测电容器是否已开路或已击穿这两种明显故障，而对漏电故障由于受外电路的影响一般是测不准的。用万用表RXl
挡，电路断开后，先放掉残存在电容器内的电荷。测量时若表针向右偏转，说明电解电容内部断路。如果表针向右偏转后所指示
的阻值很小（接近短路），说明电容器严重漏电或已击穿。如果表针向右偏后无回转，但所指示的阻值不很小，说明电容器开路
的可能很大，应脱开电路后进一步检测。
c. 线路上通电状态时检测，
