实训项目六 常用电容器的识别与检测

电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。

电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。

因此，正确识别和检测电的状态对于电路的正常运行至关重要。

电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。

常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。

通过仔细观察和对照相关资料，可以快速识别电的基本参数。

2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。

例如，固态电解电通常较大，而电介质电则较小。

通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。

3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。

将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。

通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。

电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。

观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。

2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。

将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。

对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。

3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。

高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。

结论准确识别和检测电容器的状态对于电路的正常运行至关重要。

通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。

而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。

在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。

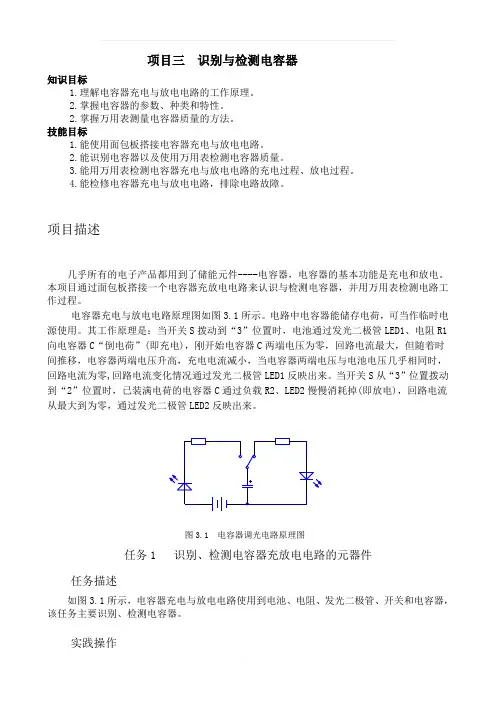

项目三识别与检测电容器知识目标1.理解电容器充电与放电电路的工作原理。

2.掌握电容器的参数、种类和特性。

2.掌握万用表测量电容器质量的方法。

技能目标1.能使用面包板搭接电容器充电与放电电路。

2.能识别电容器以及使用万用表检测电容器质量。

3.能用万用表检测电容器充电与放电电路的充电过程、放电过程。

4.能检修电容器充电与放电电路，排除电路故障。

项目描述几乎所有的电子产品都用到了储能元件----电容器，电容器的基本功能是充电和放电。

本项目通过面包板搭接一个电容器充放电电路来认识与检测电容器，并用万用表检测电路工作过程。

电容器充电与放电电路原理图如图3.1所示。

电路中电容器能储存电荷，可当作临时电源使用。

其工作原理是：当开关S拨动到“3”位置时，电池通过发光二极管LED1、电阻R1向电容器C“倒电荷”(即充电)，刚开始电容器C两端电压为零，回路电流最大，但随着时间推移，电容器两端电压升高，充电电流减小，当电容器两端电压与电池电压几乎相同时，回路电流为零,回路电流变化情况通过发光二极管LED1反映出来。

当开关S从“3”位置拨动到“2”位置时，已装满电荷的电容器C通过负载R2、LED2慢慢消耗掉(即放电)，回路电流从最大到为零，通过发光二极管LED2反映出来。

图3.1 电容器调光电路原理图任务1 识别、检测电容器充放电电路的元器件任务描述如图3.1所示，电容器充电与放电电路使用到电池、电阻、发光二极管、开关和电容器，该任务主要识别、检测电容器。

实践操作器材准备： 2KΩ 1/4W 电阻2只、红色Φ5发光二极管1只、绿色Φ5发光二极管1只、自锁开关1只、2200uF/50V电容器1只，9V叠层电池1节；MF47万用表1台，SYB-120面包板1块。

1.认识电解电容器本项目增加的元件是电容器中的一种→电解电容器，它有正极、负极之分，使用时一定注意。

其实物外形、电路符号与内部结构如图3.2所示。

外壳上标示的“2200uF/50V”表示该电解电容器的电容量为2200uF，耐压为50伏。

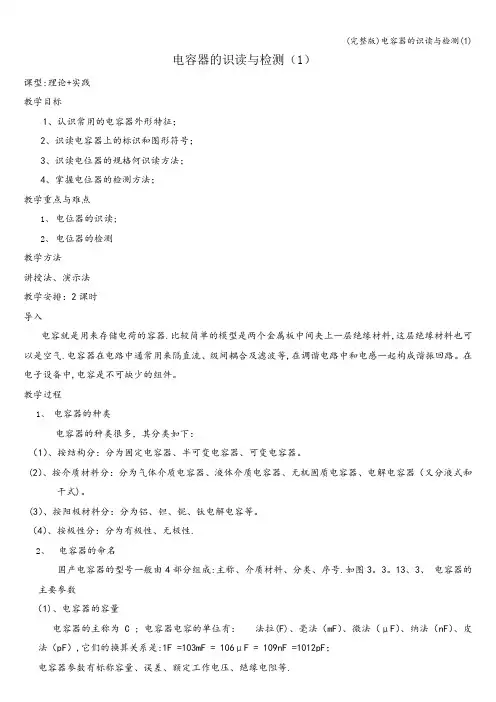

电容器的识读与检测（1）课型:理论+实践教学目标1、认识常用的电容器外形特征；2、识读电容器上的标识和图形符号；3、识读电位器的规格何识读方法；4、掌握电位器的检测方法；教学重点与难点1、电位器的识读;2、电位器的检测教学方法讲授法、演示法教学安排：2课时导入电容就是用来存储电荷的容器.比较简单的模型是两个金属板中间夹上一层绝缘材料，这层绝缘材料也可以是空气.电容器在电路中通常用来隔直流、级间耦合及滤波等,在调谐电路中和电感一起构成谐振回路。

在电子设备中,电容是不可缺少的组件。

教学过程1、电容器的种类电容器的种类很多，其分类如下：（1）、按结构分：分为固定电容器、半可变电容器、可变电容器。

(2）、按介质材料分：分为气体介质电容器、液体介质电容器、无机固质电容器、电解电容器（又分液式和干式)。

(3）、按阳极材料分：分为铝、钽、铌、钛电解电容等。

（4）、按极性分：分为有极性、无极性.2、电容器的命名国产电容器的型号一般由4部分组成:主称、介质材料、分类、序号.如图3。

3。

13、3、电容器的主要参数（1)、电容器的容量电容器的主称为 C ; 电容器电容的单位有：法拉(F)、毫法（mF）、微法（μF）、纳法（nF）、皮法（pF）,它们的换算关系是:1F =103mF = 106μF = 109nF =1012pF；电容器参数有标称容量、误差、额定工作电压、绝缘电阻等.（2）、标称容量何允许偏差的认识电容器的标称电容即电容器的上标出的电容值。

它与电容器的实际电容值有一定的偏差。

电容器的生产依国家规定按系列化生产。

表1.4给出E24、E12、E6三个系列。

电容器电容标称值的标注方法一般有直标法、文字符号法和三位数字法.A.直标法：直标法是把电容的数值和单位（符号）标在电容器表面上。

例如，22μF，270 pF。

B.文字符号法：文字符号法是用数字和字母有规律的结合起来表示电容标称值。

其中字母既表示小数点的位置，又表示电容单位的符号.常用的字母及表示的电容单位，m -—mF,μ—μF, n —nF， p —pF，例如，2μ2 = 2。

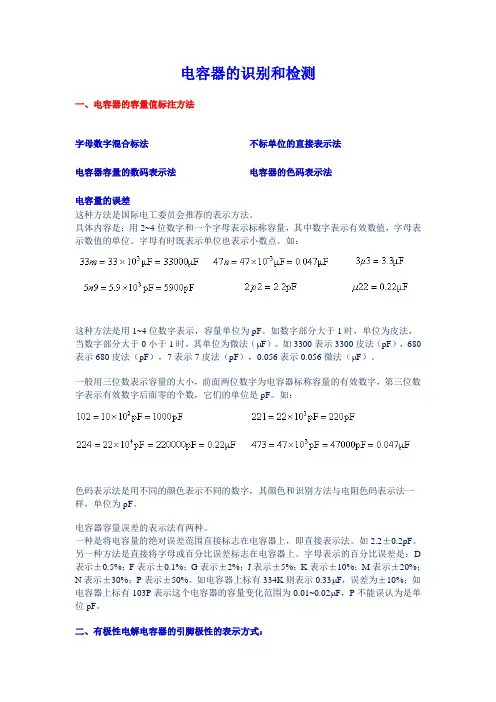

电容器的识别和检测一、电容器的容量值标注方法字母数字混合标法不标单位的直接表示法电容器容量的数码表示法电容器的色码表示法电容量的误差这种方法是国际电工委员会推荐的表示方法。

具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。

字母有时既表示单位也表示小数点。

如：这种方法是用1~4位数字表示，容量单位为pF。

如数字部分大于1时，单位为皮法，当数字部分大于0小于1时，其单位为微法（μF）。

如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），0.056表示0.056微法（μF）。

一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。

如：色码表示法是用不同的颜色表示不同的数字，其颜色和识别方法与电阻色码表示法一样，单位为pF。

电容器容量误差的表示法有两种。

一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。

如2.2±0.2pF。

另一种方法是直接将字母或百分比误差标志在电容器上。

字母表示的百分比误差是：D 表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。

如电容器上标有334K则表示0.33μF，误差为±10%；如电容器上标有103P表示这个电容器的容量变化范围为0.01~0.02μF，P不能误认为是单位pF。

二、有极性电解电容器的引脚极性的表示方式：1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。

2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。

3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。

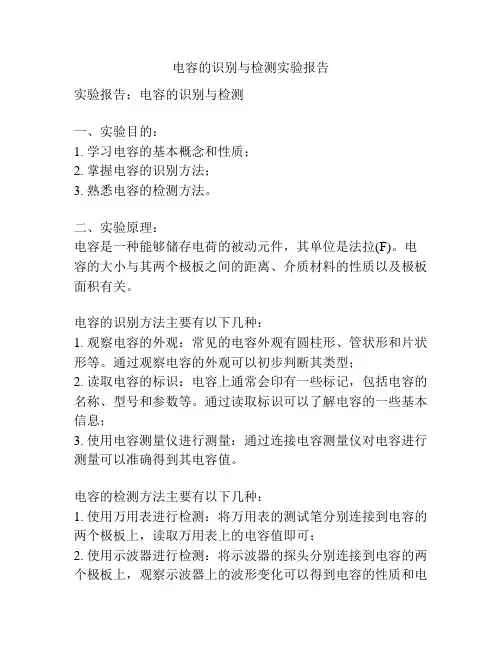

电容的识别与检测实验报告实验报告：电容的识别与检测一、实验目的：1. 学习电容的基本概念和性质；2. 掌握电容的识别方法；3. 熟悉电容的检测方法。

二、实验原理：电容是一种能够储存电荷的被动元件，其单位是法拉(F)。

电容的大小与其两个极板之间的距离、介质材料的性质以及极板面积有关。

电容的识别方法主要有以下几种：1. 观察电容的外观：常见的电容外观有圆柱形、管状形和片状形等。

通过观察电容的外观可以初步判断其类型；2. 读取电容的标识：电容上通常会印有一些标记，包括电容的名称、型号和参数等。

通过读取标识可以了解电容的一些基本信息；3. 使用电容测量仪进行测量：通过连接电容测量仪对电容进行测量可以准确得到其电容值。

电容的检测方法主要有以下几种：1. 使用万用表进行检测：将万用表的测试笔分别连接到电容的两个极板上，读取万用表上的电容值即可；2. 使用示波器进行检测：将示波器的探头分别连接到电容的两个极板上，观察示波器上的波形变化可以得到电容的性质和电容的值；3. 使用LCR桥进行检测：将电容连接到LCR桥的测试端口上，调节LCR桥的参数并观察测量结果可以得到电容的值。

三、实验步骤：1. 首先观察电容的外观，记录下电容的形状和标识；2. 使用万用表测量电容的电容值，记录下测量结果；3. 使用示波器连接到电容的两个极板上，观察示波器上的波形变化；4. 使用LCR桥连接电容并调节桥的参数，观察测量结果。

四、实验结果：1. 观察电容的外观：圆柱形电容，标识为100μF；2. 万用表测量结果：电容值为98μF；3. 示波器观察结果：波形展示了充电和放电的过程；4. LCR桥测量结果：电容值为103μF。

五、实验讨论：通过实验可以发现，不同的识别和检测方法得到的电容值可能会存在一定的误差。

这是因为不同的方法在测量原理、精度和灵敏度上都存在差异。

六、实验结论：通过本次实验，我们学习了电容的基本概念和性质，并掌握了电容的识别和检测方法。

《电容器的识别与检测》教案项目教学过程设计一、导入新课给每个学生发一只电解电容，让学生观察电解电容的外壳，有什么“内容”。

（进行分组讨论，每个小组得出结论）。

2、根据学生的回答，教师分别作出回答，同时将学生的思路引入到：同学们自己如何识别与检测电容器。

师生互动：老师提问，学生进行思考。

学生活动：学生之间相互讨论教学资源：电容器、多媒体、实物展台、MF47型万用表教学方法：引入法、提问法、讨论法。

参考时间：5分钟任务二：电容器型号的识别1、电容器的命名方法2、电容的标注方法分为：直标法、色标法、数标法和字母与数字混合标注法。

3、电容的耐压与绝缘电阻。

4、正确识别各种类型电容器的材料、容量、耐压、极性。

任务三：电容器的检测1、电容器检测的一般方法2、用万用表检测电容器。

三、任务一：电容的种类、材料的识别（一）、给每个学生准备瓷片电容、纸质电容、涤纶电容、电解电容和贴片电容器各2只（时间：5分钟）1、让学生观察电容上的颜色、结构、型号，同时阅读教材68页至70页，回答下列问题。

（1）、电容电路图符号及结构 （2）、电容的作用 （3）、电容的种类 （4）、几种常用电容的结构和特点2、教师根据学生的回答作出解答，并讲述下面内容： （1）、电容电路图符号电解电容 无极性电容电容的结构是：电容器是由绝缘介质隔开的两个导电的极板组成的电子元件。

（2）、电容的作用：电容有调谐、耦合、滤波、去耦、隔断直流电、旁路交流电的作用。

（3）、电容的种类：按结构形式来分，有固定电容、半可变电容、可变电容。

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等（4）、几种常用电容的结构和特点（见教材69页表3-4-1） （二）、根据电解电容上所标的电容量讲解分析电容的单位 电容的单位是法拉，简称法（F ）。

在实际应用中，电容常用较小的单位，有微法（µF ）和皮法（pF ），还有毫法（mF ）和纳法（nF ），它们之间的换算关系是：1F=1000mF 1mF=1000µF 1µF=1000nF 1nF=1000pF1F=1000000µF=106µF 1µF=1000000pF=106pF （三）、识读电容器1、提出评价标准，见教材71页。
