电容器的识别和检测

电容器的识别与检测电容器简称电容，是电子电路中另一种十分重要的元件，主要用于滤波、耦合、旁路、能量转换和延时等。

1．常规电容器液晶显示器中采用的电容种类很多，其外形如图1所示，其中，铝电解电容故障率较高。

常规电容器的容量通常有以下几种表示法：（1）直接表示法通常在容量小于10000pF时，用pF做单位；容量大于10000pF 时，用μF做单位。

为了简便起见，100μF～1 μF的电容常常不标注单位。

图1 液晶显示器中常规电容器的外形（2）数码表示法通常采用三位数字表示，前两位表示有效数字，第三位表示有效数字乘以10的幂次，单位为μF，如201表示200μF。

容量有小数的电容器一般用字母表示小数点，如1p5表示1.5pF。

数码表示法有一种特例，就是第三位若是9，则电容量是前两位有效数字乘以10-1，如229表示22×10-1pF。

（3）字母表示法字母表示法是国际电工会推荐标注的方法，使用的标注字母有4个，即p、n、u、m，分别表示pF、nF、μF、mF，用2～4个数字和1个字母表示电容量，字母前为容量的整数，字母后为容量的和1数，如1p5、4p7、3n9分别表示1.5pF、4.7μF、3.9nF。

（4）色环表示法顺引线方向，第一、二位色环表示电容量的有效数字，第三位色环表示倍数（分别用黑、棕、红、橙、黄、绿、蓝、紫、灰、白表示100～ 109），如电容色环为黄、紫、橙表示纫×103pF＝47000pF。

电容器的误差一般用字母表示，具体含义是：C为±0.25pF，D 为±0.5pF，F为±1％，J为±5％，K为±10％，M为±20％。

电容的耐压有低压和中高压两种，低压为200V以下，一般有16V、50V、100V等：中高压一般a 160V、200V、250V、400V、500V、1000V 1竽。

电容是否损坏一般采用代换法或测量法来判断。

常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。

下面将根据常见的电子元
器件，介绍其识别与检测方法。

1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。

电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。

而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。

电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。

需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。

此外，电阻
器的品质检测需要检查其温度系数等参数。

3. 二极管
二极管是常用的半导体器件，具有单向导电性。

通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。

需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。

5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。

其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。

此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。

总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。

标值272，容量就是：27X10^2=2700pf。

如果标值473，即为47X10^3=47000pf（后面的2、3，都表示10的多少次方）。

又如：332=33X10^2=3300pf。

电容器如何命名各国电容器的型号命名都很不统一，国产电容器的型号一般有四部分组成（不适用于压敏电容器、可变电容器和真空电容器）依次分别代表名称、材料、分类和序号。

二、电容器的主要性能参数
标称电容量和允许偏差
标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉（F），但是，这个单位太大，在实地标注中很少采用。

其它单位关系如下：
1F=1000mF
1mF=1000μF
1μF=1000nF
1nF=1000pF
电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

额定电压
在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

绝缘电阻

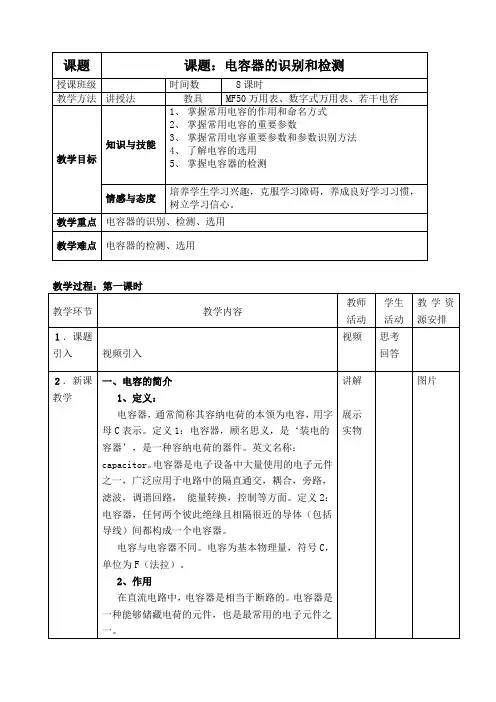

教学过程：第三课时。

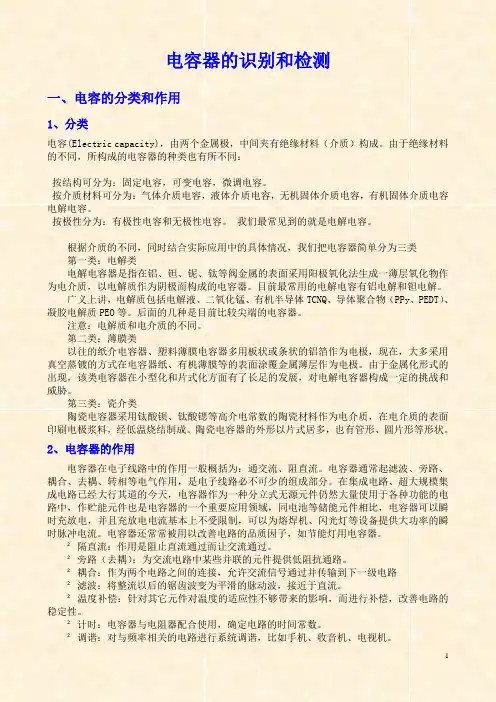

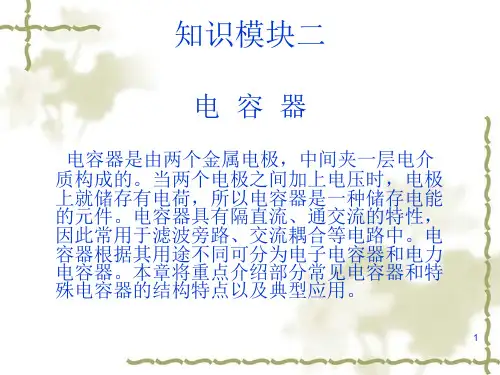

电容器的识别和检测一、电容的分类和作用1、分类电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

根据介质的不同，同时结合实际应用中的具体情况，我们把电容器简单分为三类第一类：电解类电解电容器是指在铝、钽、铌、钛等阀金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质作为阴极而构成的电容器。

目前最常用的电解电容有铝电解和钽电解。

广义上讲，电解质包括电解液、二氧化锰、有机半导体TCNQ、导体聚合物（PPy、PEDT）、凝胶电解质PEO等。

后面的几种是目前比较尖端的电容器。

注意：电解质和电介质的不同。

第二类：薄膜类以往的纸介电容器、塑料薄膜电容器多用板状或条状的铝箔作为电极，现在，大多采用真空蒸镀的方式在电容器纸、有机薄膜等的表面涂覆金属薄层作为电极。

由于金属化形式的出现，该类电容器在小型化和片式化方面有了长足的发展，对电解电容器构成一定的挑战和威胁。

第三类：瓷介类陶瓷电容器采用钛酸钡、钛酸锶等高介电常数的陶瓷材料作为电介质，在电介质的表面印刷电极浆料，经低温烧结制成。

陶瓷电容器的外形以片式居多，也有管形、圆片形等形状。

2、电容器的作用电容器在电子线路中的作用一般概括为：通交流、阻直流。

电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。

在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。

实验三电阻器、电容器的识别与检测一、实验目的1、掌握识别电阻器、电容器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器、电容器的方法。

二、实验材料1、万用表。

2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。

3、瓷质电容、电解电容、可变电容各2只。

三、实验内容及说明（一）电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。

1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。

第一部分是主称，用字母R表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如：RTT71——表示碳膜可调电阻器。

电阻器的材料和分类代号如表1.1所示。

表1.1电阻器的材料和分类代号通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。

（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。

此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。

图1.1 电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。

四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。

例如：四条色环：红紫橙金2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2所示。

图1.2 电阻器色标法色环的含义如表1.2所示。

表1.2各色环的含义2、电阻器的测量在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。

（二）电容器电容也是电子及电气设备中常用的电子器件之一。

利用电容器可实现交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等。

电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。

电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。

因此，正确识别和检测电的状态对于电路的正常运行至关重要。

电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。

常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。

通过仔细观察和对照相关资料，可以快速识别电的基本参数。

2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。

例如，固态电解电通常较大，而电介质电则较小。

通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。

3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。

将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。

通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。

电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。

观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。

2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。

将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。

对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。

3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。

高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。

结论准确识别和检测电容器的状态对于电路的正常运行至关重要。

通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。

而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。

在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。

电容器的识别和检测一、电容器的容量值标注方式字母数字混合标法不标单位的直接表示法电容器容量的数码表示法电容器的色码表示法电容量的误差这种方式是国际电工委员会推荐的表示方式。

具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。

字母有时既表示单位也表示小数点。

如：这种方式是用1~4位数字表示，容量单位为pF。

如数字部份大于1时，单位为皮法，当数字部份大于0小于1时，其单位为微法（F）。

如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），表示微法（F）。

一样用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。

如：色码表示法是用不同的颜色表示不同的数字，其颜色和识别方式与电阻色码表示法一样，单位为pF。

电容器容量误差的表示法有两种。

一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。

如±。

另一种方式是直接将字母或百分比误差标志在电容器上。

字母表示的百分比误差是：D表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。

如电容器上标有334K那么表示F，误差为±10%；如电容器上标有103P表示那个电容器的容量转变范围为F，P不能误以为是单位pF。

二、有极性电解电容器的引脚极性的表示方式：1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。

2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。

3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。

三、在电路图中电容器容量单位的标注规那么当电容器的容量大于100pF而又小于1F时，一样不注单位，没有小数点的，其单位是pF时，有小数点的其单位是F。

电容的识别和测量一、 理论分析1、 电容器的基本概念：顾名思义，电容器就是“储存电荷的容器”。

2、 电容器的结构、符号UQC单位：F, μF , pF 电容的单位换算如下：1F=1000000uF=100000000nF=1000000000000pF 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。

电容的基本单位用法拉(F)表示1F ＝1000000µF 105= 1µF=1000nF=1000000pF 104= 0.1 µF 103= 0.01 µF=10000PF 102= 0.001 µF =1000PF 224=0.22uF[国产电容容量误差用符号F 、G 、J 、K 、L 、M 来表示， 允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

进口电容的标识,基本单位,单位换算关系：单位：基本单位为P ，辅助单位有G ，M ，N 。

换算关系为：1G=1000µF 、1M=1µF=1000PF例如：6G8=6.8G=6800µF ；2P2=2.2µF ；M33=0.33µF ；68n=0。

068µF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。

数码后缀J （5%）、K （10%）、M （20%）代表误差等级。

如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。

4、电容器的判别1）用万用表的电阻挡测量电解电容的极性我们知道只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。

电容的识别与检测实验报告实验报告：电容的识别与检测一、实验目的：1. 学习电容的基本概念和性质；2. 掌握电容的识别方法；3. 熟悉电容的检测方法。

二、实验原理：电容是一种能够储存电荷的被动元件，其单位是法拉(F)。

电容的大小与其两个极板之间的距离、介质材料的性质以及极板面积有关。

电容的识别方法主要有以下几种：1. 观察电容的外观：常见的电容外观有圆柱形、管状形和片状形等。

通过观察电容的外观可以初步判断其类型；2. 读取电容的标识：电容上通常会印有一些标记，包括电容的名称、型号和参数等。

通过读取标识可以了解电容的一些基本信息；3. 使用电容测量仪进行测量：通过连接电容测量仪对电容进行测量可以准确得到其电容值。

电容的检测方法主要有以下几种：1. 使用万用表进行检测：将万用表的测试笔分别连接到电容的两个极板上，读取万用表上的电容值即可；2. 使用示波器进行检测：将示波器的探头分别连接到电容的两个极板上，观察示波器上的波形变化可以得到电容的性质和电容的值；3. 使用LCR桥进行检测：将电容连接到LCR桥的测试端口上，调节LCR桥的参数并观察测量结果可以得到电容的值。

三、实验步骤：1. 首先观察电容的外观，记录下电容的形状和标识；2. 使用万用表测量电容的电容值，记录下测量结果；3. 使用示波器连接到电容的两个极板上，观察示波器上的波形变化；4. 使用LCR桥连接电容并调节桥的参数，观察测量结果。

四、实验结果：1. 观察电容的外观：圆柱形电容，标识为100μF；2. 万用表测量结果：电容值为98μF；3. 示波器观察结果：波形展示了充电和放电的过程；4. LCR桥测量结果：电容值为103μF。

五、实验讨论：通过实验可以发现，不同的识别和检测方法得到的电容值可能会存在一定的误差。

这是因为不同的方法在测量原理、精度和灵敏度上都存在差异。

六、实验结论：通过本次实验，我们学习了电容的基本概念和性质，并掌握了电容的识别和检测方法。
