电容器识别与检测ppt课件

编辑版pppt
4
电子产品工艺（第3版）项目三元器件识别与检测
2．常用电容器（1）瓷介电容。瓷介电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。瓷介电容属无机介质电容器，具有结构简单、体积小、稳定性高和高压性能好的特点。根据陶瓷成分不同可分为高频瓷介电容器和低频瓷介电容器。
编辑版pppt
10
电子产品工艺（第3版）项目三元器件识别与检测
（6）钽电解电容。由于钽及其氧化膜的物理性能稳定，因而它比电解电容的漏电小、寿命长，长期存放性能稳定，温度、频率特性好。但它比铝电解电容成本高、额定电压低（最高只有160V）。这种电容主要用于一些电性能要求较高的电路，如积分电路、定时电路、延时开关电路等。
编辑版pppt
5
电子产品工艺（第3版）项目三元器件识别与检测
（2）独石电容器。独石电容器实际上是一种瓷介电容器，陶瓷材料以钛酸钡为主，由若干片印有电极的陶瓷膜叠放起来烧结而成。它外形具有独石形状，相当于若干个小陶瓷电容并联，容量大、体积小，是小型陶瓷电容器。它具有电容量大、体积小、可靠性高、电容量稳定，耐湿性好等。
编辑版pppt
17
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！Biblioteka 18编辑版pppt14
电子产品工艺（第3版）项目三元器件识别与检测
（2）对于容量小于5100pF的电容，由于充电时间很快，充电电流很小，即使用万用表的高阻值档也看不出表针摆动。所以，可以借助一个NPN型的三极管的放大作用来测量。选用R×10k档，将万用表红表笔接三极管发射极，黑表笔接集电极，电容器接到集电极和基极两端，由于晶体管的放大作用就可以看到表针摆动。也可利用交流信号来进行测量，即是万用表或试电笔通过串接电容器去测量交流信号。

THT、SMT电容器的识别与测试PPT(共38页)

▪ (7)铝电解电容
▪ 铝电解电容属于有极性电容，以铝箔为正极，铝箔表面的氧化铝为介质，电解质为负极制成的电容。铝电解电容体积大、容量大，与无极性电容相比绝缘电阻低、漏电流大、频率特性差、容量与损耗会随周围环境和时间的变化而变化，特别是当温度过低或过高的情况下，且长时间不用还会失效。
▪ 电容器除了上面的几个重要参数之外，还有绝缘电阻、损耗、频率特性等几个主要特性参数。
▪ 2.2.4 电容器的标示
▪ 1.普通电容器的标示
▪ 普通电容器的标示常有四种方法，即直标法、数标法、文字符号法和色标法。
▪ 型号为CJX-250-0.33-±10%的电容器，含义为：C表示电容器；J 表示材料为金属化介质；X表示特征为小型；250表示耐压为250V；
。 0.33表示标称容量为0.33μf；±10%表示为允许误差
▪ 2.2.3 电容器的参数
▪ 1.标称容量和允许偏差
▪ 标称容量是电容器的基本参数，其数值标注在电容体上。不同类型的电容器有不同系列的容量标称数值。
▪ 电容器实际电容量的差值称为偏差，允许的偏差范围称为精度。
▪ 2.额定电压
▪ 能够保证长期工作而不致击穿电容器的最大直流电压称为电容器的额定工作电压，又称“耐压”。额定电压的数值通常在体积较大的电容器上标出。额定电压系列随电容器种类不同而有所区别。
▪ 电容器常用的额定电压有：6.3V、10V、16V、25V、 63V、100V、160V、250V、400V、630V、1000V等。
▪ (1)纸介电容
▪ 纸介电容制造工艺简单、价格低、体积大、损耗大、稳定行差，并且存在较大的固有电感，不宜在频率较高的电路中使用。
▪ (2)磁介电容

任务3.2 电容器的识别与检测[25页]

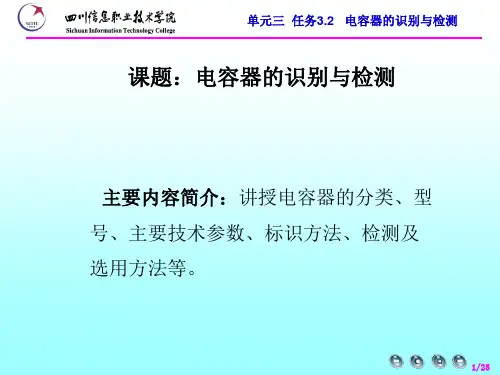

单元三任务3.2 电容器的识别与检测
课题：电容器的识别与检测
主要内容简介：讲授电容器的分类、型号、主要技术参数、标识方法、检测及选用方法等。
1/25
单元三任务3.2 电容器的识别与检测
电容器的识别与检测
教学目的：
• 1. 掌握电容器的分类、型号、主要技术参数及标识方法。
• 2. 掌握电容器的检测、选用方法。
H 复合介质 W
微调
，影响互换使
D
铝
用，则在序号
A
钽
后面用大写字
N
铌
母作为区别代
J
合金
号。
T
钛
E
其它
6/25
单元三任务3.2 电容器的识别与检测
（4）常见电容器的外形特征
金属化纸介质电容器（CJ）
瓷介电容器
云母电容器（CY）
铝电解电容器
7/25
单元三任务3.2 电容器的识别与检测
2. 主要技术参数（1）标称容量和允许偏差
单元三任务3.2 电容器的识别与检测
（1）直标法直标法是指在电容体表面直接标注主要技
术指标的方法。
例如
0.22 ±5％ 160V
标称容量：0.22uF 允许偏差： ±5％额定电压：160V
标称容量：4700pF 4700 Ⅰ 允许偏差： ±5％
400V 额定电压：400V
11/25
单元三任务3.2 电容器的识别与检测
● 电容器的单位：有 F 、mF 、μ F 、 nF 和 pF
● 1μF＝10－6F
1nF＝10－9F
1pF＝10－12F
3/25
单元三任务3.2 电容器的识别与检测

电容器的识别和检测公开课PPT课件

第1页/共16页
第2页/共16页
充电器电路板
第3页/共16页
问题1：图中红线圈中看到了什么呢？
第4页/共16页
问题2：这种元件是什么呢？
电容器
第5页/共16页
电容器
学习内容：
1.认识常用的电容器 2.了解常用电容器的标称值 3.学会使用万用表检测电容器的性能
第6页/共16页
常用的电容器
1、固定电容器：（1）瓷介电容器：
102表示1000 第p1F1页/共163页32表示3300 pF
动动脑筋下面数字表示多少？
332表示 3300pF 104表示 100000pF 102表示 1000pF 50 表示 50pF
第12页/共16页
电容器的检测
万用表检测方法：
用万用表欧姆档R×1K档，两支表笔分别与电容的两端相接。若被测元件为电解电容器，则应将黑表笔接电容器正极，红表笔接电容器负极。（1）若表针迅速向右摆起，然后慢慢向左退回原位，说明电容器时好的。（2）如果表针摆起后不再回转，说明电容器已经击穿（3）如果表针摆起后逐渐退回到某一位置停止，则说明电容器已经漏电。（4）如果表针摆不起来，一般停留并稳定在50~200kΩ刻度范围内，说明电容器电解质已经干涸失去容量。
以陶瓷作为电介质的电容器，使用量非常大。
符号：
第7页/共16页
常用的电容器
1、固定电容器：（2）电解电容器：
用铝箔做一个极板，以铝箔上很薄的一层氧化膜为电介质，用浸过电解液的纸做另一个极板。
符号：＋
第8页/共16页
常用的电容器
2、可变电容器：两极由两组铝片组成，固定的一组铝
片叫做定片，可以转动的一组铝片叫做动片;空气为电介质。

中职电容器的识别与检测优质课PPT课件

电容器开路故障
R
状态
充电开始时
（I最大）
充电结束时（I=0)
指针偏转
正常某一值（较小）
∞
迅速偏转慢慢返回无穷大
短路
0
0
偏转到0后不再返回
开路
∞
∞
指针不动
漏电
偏转后返回但停在某一刻度某一值（较小）某一值（较大）处
任务二——我是小小质检员
电容器的识别与检测学生任务单
型号元件名称标称耐压万用表挡位质量判定容量
任务一——我是元件识读员电容器的识别与检测任务单型号元件名称标称容量耐压万用表挡位质量判定
473J 涤纶电容 104 独石电容 223 瓷片电容 470uf 电解电容 47uf 电解电容 1uf 电解电容
47000pf 100V
100000pf
22000pf
470uf
பைடு நூலகம்
16V
47uf
25V
R×10K
470uf 16V R×100
47uf
25V R×100
1uf
50V R×1K
可用可用可用可用可用可用
课堂小结
课堂小结
1.你知道的常见电容器的种类有哪些？ 2.检测电容器要用万用表什么挡位？ 3.正常状态的电容器，检测时指针偏转是怎样的？
课外拓展
利用网络，查找数字式万用表检测电容的方法，并进行实践。
谢谢大家
家乡
1uf
50V
任务二、常用电容器质量的检测
检测步骤：指针式万用表万用表电阻档（R×100、R×1K或 R×10K）测量电容器两端之间的漏电阻。注意如果是电解电容，测量时要注意极性，要黑表笔接电容正极、红表笔接电容负极。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

有极电容的耐压相对比较低，一般标称耐压值有：4V、6.3V、10V、16V、 25V、35V、50V、63V、80V、100V、 220V、400V等。
.
四、电容器的主要参数
4、绝缘电阻：是指电容器两极间的电阻，或叫漏电电阻。
电容器中的介质并不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。
(1) CD-11
示例
铝电解电容，序号为11； (2) CC1-1
圆片形瓷介电容，序号为1； (3) CY3 - 4n7K - 250V
密封云母电容，4.7nF或4700pF，误差±5%，耐压为250V。
.
四、电容器的主要参数
1、标称容量：标在电容器外壳上的电容量数值称为标称电容量。
2、允许误差：标称容量与实际电容量有一定的允许误差，允许误差用百分数或误差等级表示。允许误差分为五级： ±1%（00级），±2%（0级），±5% （Ⅰ级），±10%（Ⅱ级）和±20% （Ⅲ级）。有的电解电容器的容量误差范围较大，在-20%～. +100%。
电容器的识别与检测
电子信息系 2015
.
实训目的： 1. 了解电容器的作用与分类； 2. 理解电容器的标示方法和命名方法； 3．熟练掌握用万用表测量电容的方法。实训材料：各种电容器，万用表。课时分配：理论4节技能实训 2节考核 2节
.
一、电容器的相关知识
1、电容器是一种能储存和释放电能元件。 2、结构：它是由两个金属电极，中间夹一层绝缘材料（电介质）构成。 3、在电路中具有隔断直流、通过交流的特性。 4、通常可完成滤波、旁路、级间耦合以及与电感线圈组成振荡回路等功能。
.
二、电容器的电路符号及单位 1、电容器在电路图中用字母C表示，常用的图形符号如图所示。
.
二、电容器的电路符号及单位
2、电容器的单位：电容的基本单位为法拉（F）。常用毫法（mF）、微法（μF）、
纳法（nF）、皮法（pF）。它们之间的换算关系： 1法拉 =103 毫法 =106微法
=109纳法=1012皮法。 .
2、文字符号法：文字符号法是将需要表出的电容器参数用文字和数字符号按一定规律标注，其规则为：整数+单位符号（p、n、μ或R）+ 小数部分。
示例 p33表示容量为0.33 pF 6n8表示容量为6800 pF
2R2表示容量为2.2 μF
4μ7表示容量为4.7μF
.
五、电容器的标注方法
3、数码法：是用三位数字表示容量的大小，从左到右，第一、二位数字是电容量的有效数字，第三位表示前两位有效数字后面应加“0”的个数（此处若为数字9则是特例，表示10-1），单位均为pF 。
一般漏电电阻越大，漏电电流越大，电容器的性能就越稳定。故判别电容器质量的好坏可测其漏电电阻。
.
五、电容器的标注方法
1、直标法：是将电容器的容量、耐压、误差等主要参数直接标注在电容器外壳表面上。
示例
470pF±10%，160V 表示容量为470pF，误差为±10%，耐压为160V。
.
五、电容器的标注方法
钽电解电容以钽金属片为正极，其表面的氧化钽薄膜为介质，二氧化锰电解质为负极制成的电容。体积小，容量大，耐压高，性能稳定，寿命长，绝缘电阻大，温度特性好，但成本高，用在要求较高的设备中
.
三、电容器的分类与命名
3、命名：
.
三、电容器的分类与命名
3、命名
.
三、电容器的分类与命名
3、命名
.
三、电容器的分类与命名
.
三、电容器的分类与命名
电解电容电解电容属于有极性电容铝电解电容以铝箔为正极，铝箔表面的氧化铝为介质，电解质为负极制成的电容。体积大、容量大，与无极性电容相比绝缘电阻低、漏电流大、频率特性差、容量与损耗会随周围环境和时间的变化而变化，特别是当温度过低或过高的情况下，且长时间不用还会失效。
示例 103表示容量为10 000pF
331M表示容量为330pF±20%
479K表示容量为4.7pF±10%
.
五、电容器的标注方法
当电容器所标容量没有单位时，若容量数值有小数且其整数部位为零的单位表示为μF。
的电容。涤纶电容体积小、容量大、成本较低，损耗小、绝缘电阻大、温度
绝缘性能好、耐热、耐压和耐潮湿的性能都很系数小、电容量精度高、频
好，但稳定性较差，适用于稳定性要求不高的率特性好等优点，但成本较
电路。
高、电容量小，适
用于高频线路。
.
三、电容器的分类与命名
薄膜电容薄膜电容属于无极性、有机介质电容。薄膜电容是以金属箔或金属化薄膜当电极，以聚乙酯、聚丙烯、聚笨乙烯或聚碳酸酯等塑料薄膜为介质制成。薄膜电容又被分别称为聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP电容)，聚苯乙烯电容(又称PS电容)和聚碳酸酯电容。与纸介质电容器相比，它的优点是体积小，耐压高、损耗小、绝缘电阻大、稳定性好、但温度系数大
四、电容器的主要参数 3、额定工作电压（耐压）：电容器的额定工作电压是指电容器长期连续可靠工作时，极间电压不允许超过的规定电压值，否则电容器就会被击穿损坏。额定工作电压数值一般以直流电压在电容器上标出。
.
四、电容器的主要参数
一般无极电容的标称耐压值比较高有： 63V、100V、160V、250V、400V、 600V、1000V等。
磁介电容
磁介电容属于无极性、无机介质电容，以陶瓷材料为介质制作的电容。磁介电容体积小、耐热性好、绝缘电阻高、稳定性较好，适用于高低频电路。
.
三、电容器的分类与命名
涤纶电容
云母电容
涤纶电容属于无极性、有机介质电容，以涤纶云母电容属于无极性、无机
薄膜为介质，金属箔或金属化薄膜为电极制成介质电容，以云母为介质，
三、电容器的分类与命名
1、分类: 按结构分类：固定电容器、可变电容器、半可变（又称微调）电容器。
按介质材料分类：有机介质电容器、无性电容、有极性电容
.
三、电容器的分类与命名
2、常用的电容器
纸介电容
纸介电容制造工艺简单、价格低、体积大、损耗大、稳定行差，并且存在较大的固有电感，不宜在频率较高的电路中使用。
