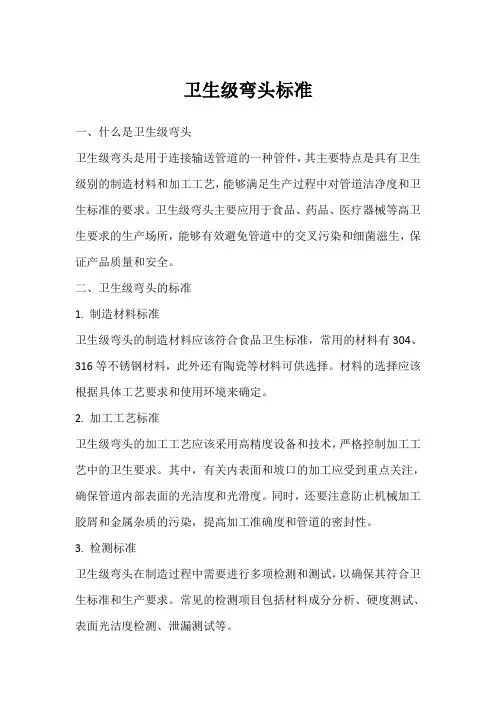

卫生级弯头标准
一、什么是卫生级弯头
卫生级弯头是用于连接输送管道的一种管件，其主要特点是具有卫生级别的制造材料和加工工艺，能够满足生产过程中对管道洁净度和卫生标准的要求。
卫生级弯头主要应用于食品、药品、医疗器械等高卫生要求的生产场所，能够有效避免管道中的交叉污染和细菌滋生，保证产品质量和安全。
二、卫生级弯头的标准
1. 制造材料标准
卫生级弯头的制造材料应该符合食品卫生标准，常用的材料有304、316等不锈钢材料，此外还有陶瓷等材料可供选择。
材料的选择应该根据具体工艺要求和使用环境来确定。
2. 加工工艺标准
卫生级弯头的加工工艺应该采用高精度设备和技术，严格控制加工工艺中的卫生要求。
其中，有关内表面和坡口的加工应受到重点关注，确保管道内部表面的光洁度和光滑度。
同时，还要注意防止机械加工胶屑和金属杂质的污染，提高加工准确度和管道的密封性。
3. 检测标准
卫生级弯头在制造过程中需要进行多项检测和测试，以确保其符合卫生标准和生产要求。
常见的检测项目包括材料成分分析、硬度测试、表面光洁度检测、泄漏测试等。
三、卫生级弯头的应用场景
由于其卓越的卫生性能和洁净度要求，卫生级弯头主要应用于食品、饮料、药品、医疗器械、生物工程、化工等领域的生产管道和输送系统。
除此之外，卫生级弯头还可以在一些卫生条件要求较高的餐厅、食堂、连锁超市等场所使用，保证食品的卫生安全。
【结尾】
卫生级弯头是高卫生要求的生产领域所必需的管道连接件，其标准化和规范化对于保障产品质量和生产安全具有重要作用。
本文对卫生级弯头的定义和应用场景进行了介绍，并详细解析了与之相关的标准和要求，希望能对相关从业者有所帮助。
管道代号编号规则
例如：VE-M2104B13-100-L8E-H管道组合号（管道代号）由六个单元组成
一般由四大部分组成
1物料代号
2主项代号
按工程设计给定的主项编号填写，采用两位数字，从01~99。
特殊情况下允许以主项代号作为主项编号.
3管道顺序号
相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成：L 1 B
1）第一单元为管道的公称压力(MPa），用大写英文字母表示。
ANSI：美国国家标准学会
ASME：美国机械工程协会
ASME标准压力等级代号：
国内标准压力等级代号：
2）第二单元为顺序号，用阿拉伯数字表示，由1开始.
3）第三单元为管道材质，用大写英文字母表示，与顺序号组合使用。
6隔热或隔声代号。

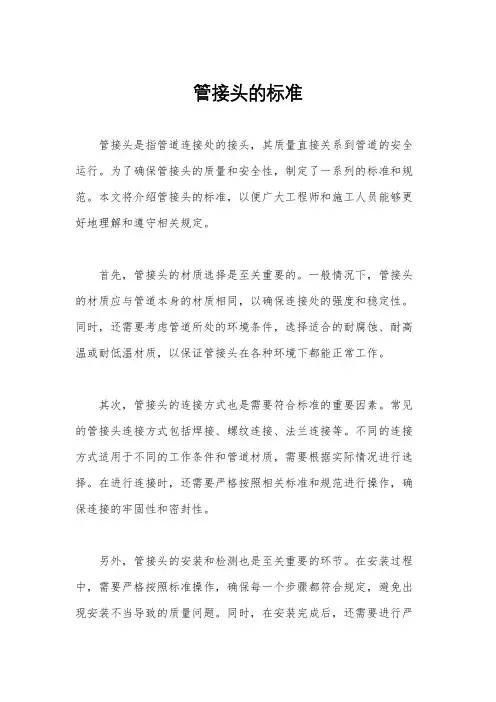

管接头的标准管接头是指管道连接处的接头，其质量直接关系到管道的安全运行。
为了确保管接头的质量和安全性，制定了一系列的标准和规范。
本文将介绍管接头的标准，以便广大工程师和施工人员能够更好地理解和遵守相关规定。
首先，管接头的材质选择是至关重要的。
一般情况下，管接头的材质应与管道本身的材质相同，以确保连接处的强度和稳定性。
同时，还需要考虑管道所处的环境条件，选择适合的耐腐蚀、耐高温或耐低温材质，以保证管接头在各种环境下都能正常工作。
其次，管接头的连接方式也是需要符合标准的重要因素。
常见的管接头连接方式包括焊接、螺纹连接、法兰连接等。
不同的连接方式适用于不同的工作条件和管道材质，需要根据实际情况进行选择。
在进行连接时，还需要严格按照相关标准和规范进行操作，确保连接的牢固性和密封性。
另外，管接头的安装和检测也是至关重要的环节。
在安装过程中，需要严格按照标准操作，确保每一个步骤都符合规定，避免出现安装不当导致的质量问题。
同时，在安装完成后，还需要进行严格的检测和试压，以确保管接头的质量和安全性。
此外，管接头的标准还包括了相关的尺寸和公差要求。
在设计和制造管接头时，需要严格按照相关标准规定的尺寸和公差要求进行操作，以确保管接头能够与管道完全匹配，保证连接的质量。
最后，对于管接头的使用和维护也需要严格遵守相关标准。
在使用过程中，需要注意管接头的工作状态，定期进行检查和维护，及时发现并处理问题，确保管接头的安全运行。
总之，管接头作为管道连接处的重要组成部分，其质量直接关系到管道的安全运行。
因此，严格遵守管接头的相关标准和规范，选择合适的材质和连接方式，严格控制安装质量，定期进行检测和维护，才能确保管接头的质量和安全性，保障管道的正常运行。
希望广大工程师和施工人员能够加强对管接头标准的学习和理解，做好管接头质量的控制工作，为工程安全运行保驾护航。

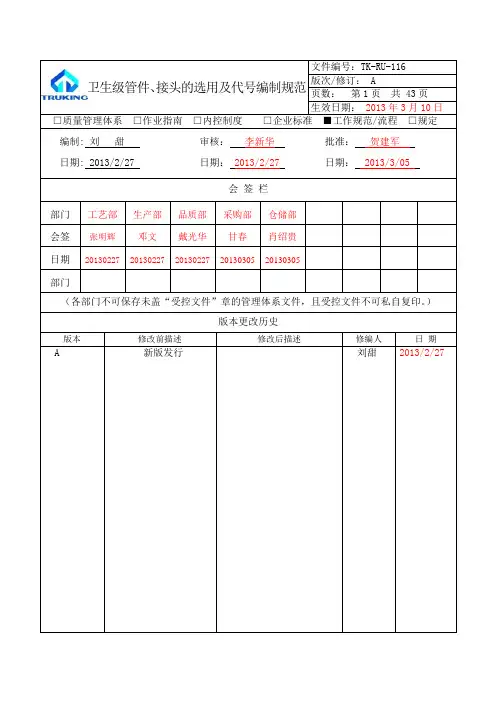

卫生级管件、接头的选用及代号编制规范文件编号：TK-RU-116版次/修订： A页数：第1页共 43页生效日期：2013年3月10日□质量管理体系□作业指南□内控制度□企业标准■工作规范/流程□规定编制: 刘甜审核：李新华批准：贺建军日期: 2013/2/27 日期：2013/2/27日期： 2013/3/05会签栏部门工艺部生产部品质部采购部仓储部会签张明辉邓文戴光华甘春肖绍贵日期2013022720130227 20130227 20130305 20130305部门（各部门不可保存未盖“受控文件”章的管理体系文件，且受控文件不可私自复印。
）版本更改历史版本修改前描述修改后描述修编人日期A 新版发行刘甜2013/2/27目录1.0 一般要求 (2)2.0简化符号 (2)2.1符号 (2)2.2米制与英制 (2)3.0管件代号与种类 (2)4.0技术要求 (3)5.0卫生管、接头标记、尺寸规格及示例 (4)5.1一般要求 (4)5.245°弯头类 (4)5.390°弯头类 (6)5.4180°弯头类 (9)5.5直部异径接头 (11)5.6直部单快卡异径接头 (13)5.7双快卡异径接头 (15)5.8长颈三通类 (17)5.9快卡三通类 (20)5.10等径四通［CR(L)］ (34)5.11快卡四通［CRK(1)］ (35)5.12快装卡箍［KK］ (36)5.13快装端头［DK］ (36)5.14快装堵头［DUK］ (41)5.15管帽[C] (41)5.16平型卡箍接头密封圈［M(1)］ (42)1.0一般要求1.1 卫生级管件、接头及配件采用美国ASME BPE标准。
1.2 卡箍采用美国3A标准，密封圈采用非标件（其尺寸是匹配美国ASME BPE接头的非标密封圈）。
2.0简化符号2.1符号DN：米制单位管件的公称尺寸,为非测量值（见GB/T 1047）；NPS：英制单位管件的公称尺寸，为非测量值。

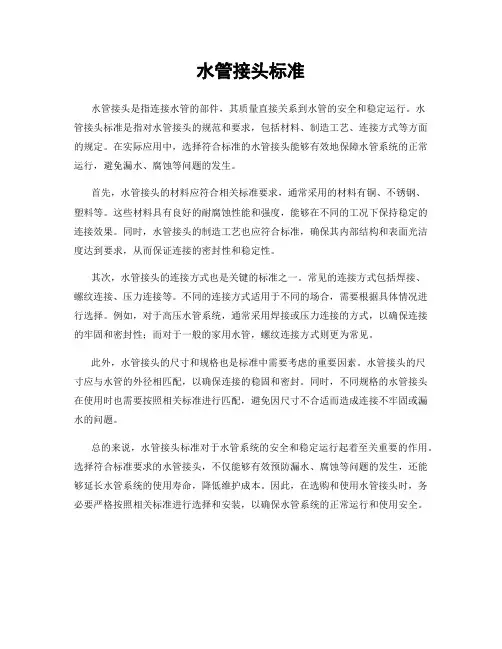

水管接头标准
水管接头是指连接水管的部件，其质量直接关系到水管的安全和稳定运行。
水
管接头标准是指对水管接头的规范和要求，包括材料、制造工艺、连接方式等方面的规定。
在实际应用中，选择符合标准的水管接头能够有效地保障水管系统的正常运行，避免漏水、腐蚀等问题的发生。
首先，水管接头的材料应符合相关标准要求，通常采用的材料有铜、不锈钢、
塑料等。
这些材料具有良好的耐腐蚀性能和强度，能够在不同的工况下保持稳定的连接效果。
同时，水管接头的制造工艺也应符合标准，确保其内部结构和表面光洁度达到要求，从而保证连接的密封性和稳定性。
其次，水管接头的连接方式也是关键的标准之一。
常见的连接方式包括焊接、
螺纹连接、压力连接等。
不同的连接方式适用于不同的场合，需要根据具体情况进行选择。
例如，对于高压水管系统，通常采用焊接或压力连接的方式，以确保连接的牢固和密封性；而对于一般的家用水管，螺纹连接方式则更为常见。
此外，水管接头的尺寸和规格也是标准中需要考虑的重要因素。
水管接头的尺
寸应与水管的外径相匹配，以确保连接的稳固和密封。
同时，不同规格的水管接头在使用时也需要按照相关标准进行匹配，避免因尺寸不合适而造成连接不牢固或漏水的问题。
总的来说，水管接头标准对于水管系统的安全和稳定运行起着至关重要的作用。
选择符合标准要求的水管接头，不仅能够有效预防漏水、腐蚀等问题的发生，还能够延长水管系统的使用寿命，降低维护成本。
因此，在选购和使用水管接头时，务必要严格按照相关标准进行选择和安装，以确保水管系统的正常运行和使用安全。

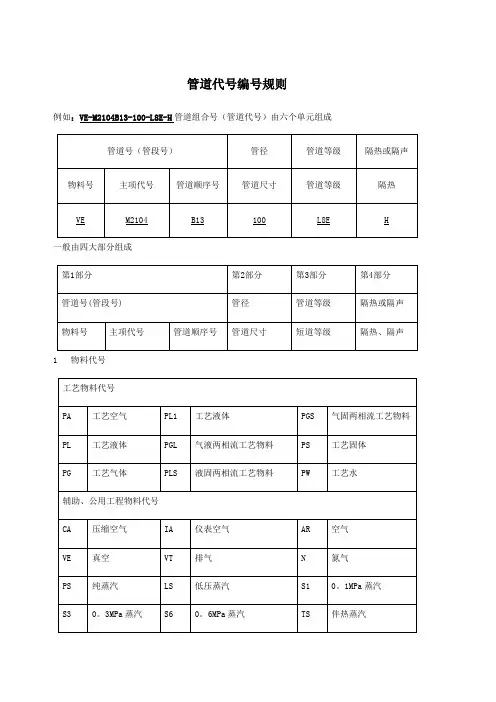

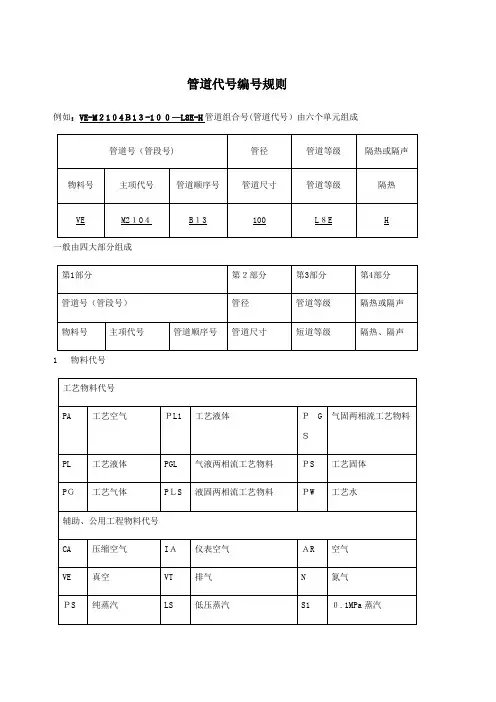

管道代号编号规则
例如：VE-M２1０4Ｂ1３-1００—L8E-H管道组合号(管道代号）由六个单元组成
一般由四大部分组成
1物料代号
2主项代号
按工程设计给定的主项编号填写,采用两位数字,从01～99．特殊情况下允许以主项代号作为主项编号.
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号，采用三位数字,从001～999.
4管道尺寸
一般标注公称尺寸,以mm为单位，只注数字，不注单位。
5管道等级
由下列三个单元组成：L 1 B
1）第一单元为管道的公称压力(MPａ），用大写英文字母表示。
ＡNＳＩ：美国国家标准学会
ASME:美国机械工程协会
ASME标准压力等级代号：
国内标准压力等级代号：
2）第二单元为顺序号，用阿拉伯数字表示，由1开始。
3）
第三单元为管道材质，用大写英文字母表示，与顺序号组合使用。
Array
6隔热或隔声代号。

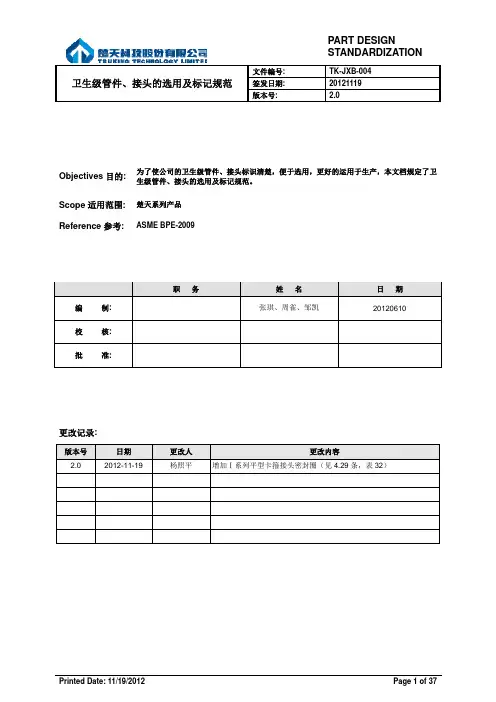

卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.0Objectives目的: 为了使公司的卫生级管件、接头标识清楚，便于选用，更好的运用于生产，本文档规定了卫生级管件、接头的选用及标记规范。
Scope适用范围: 楚天系列产品Reference参考: ASME BPE-2009职务姓名日期编制: 张琪、周雀、邹凯20120610校核:批准:更改记录:版本号日期更改人更改内容2.0 2012-11-19 杨照平增加Ⅰ系列平型卡箍接头密封圈（见4.29条，表32）卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.0目录目录 (2)1. 一般要求 (3)2. 符号与代号 (3)2.1符号 (3)2.2米制与英制 (3)2.3种类和代号 (3)3. 技术要求 (5)4. 各卫生管、接头标记组成及规格 (5)4.145°带直部弯头［45E(Z)］ (5)4.290°带直部弯头［90E(Z)］ (5)4.3长颈三通［T(L)］（等径） (6)4.4长颈三通［T(L)］（异径） (7)4.5等径四通［CR(L)］ (8)4.6带直部异径同心接头［RC(Z)］ (9)4.7带直部异径偏心接头［RE(Z)］ (10)4.8一端快装式90°弯头［90K(2)］ (11)4.9一端快装式45°弯头［45K(2)］ (12)4.10一端快装式异径三通［TK(3)］ (13)4.11一端快装式等径三通［TK(3)］ (14)4.12两端快装式90°弯头［90K(1］ (15)4.13两端快装式45°弯头［45K(1］ (16)4.14三端快装式长出口三通［TK(1］ (17)4.15四端快装式四通［CRK(1)］ (18)4.16三端快装式异径长出口三通［TK(1)］ (19)4.17三端快装式异径短出口三通［TK(2)］ (22)4.18两端快装式异径同心接头［RK(1)］ (25)4.19两端快装式异径偏心接头［RK(2)］ (27)4.20180°带直部弯头［180E(Z)］ (28)4.21180°两端快装式弯头［180K(1)］ (29)4.22一端快装式（侧）等径三通［TK(4)］ (30)4.23一端快装式带直部异径同心接头［RKZ(1)］ (30)4.24一端快装式带直部异径偏心接头［RKZ(2)］ (31)4.25管帽［C］ (32)4.26快装堵头［DUK］ (33)4.27快装端头［DK］ (33)4.28快装卡箍［KK］ (35)4.29平型卡箍连接密封圈［M(1)］ (36)卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.01. 一般要求卫生级管件、接头及配件采用美国ASME BPE标准；卫生级管件、接头及配件可以使用德国DIN标准；卡箍、密封圈采用美国3A标准。

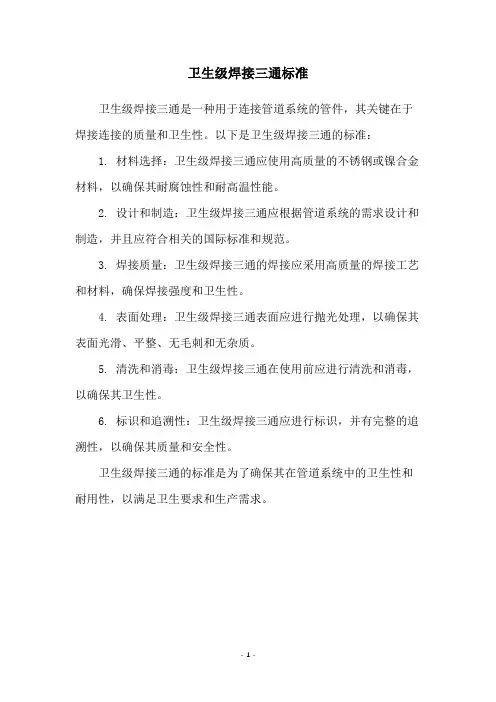

卫生级焊接三通标准
卫生级焊接三通是一种用于连接管道系统的管件，其关键在于焊接连接的质量和卫生性。
以下是卫生级焊接三通的标准：
1. 材料选择：卫生级焊接三通应使用高质量的不锈钢或镍合金材料，以确保其耐腐蚀性和耐高温性能。
2. 设计和制造：卫生级焊接三通应根据管道系统的需求设计和制造，并且应符合相关的国际标准和规范。
3. 焊接质量：卫生级焊接三通的焊接应采用高质量的焊接工艺和材料，确保焊接强度和卫生性。
4. 表面处理：卫生级焊接三通表面应进行抛光处理，以确保其表面光滑、平整、无毛刺和无杂质。
5. 清洗和消毒：卫生级焊接三通在使用前应进行清洗和消毒，以确保其卫生性。
6. 标识和追溯性：卫生级焊接三通应进行标识，并有完整的追溯性，以确保其质量和安全性。
卫生级焊接三通的标准是为了确保其在管道系统中的卫生性和耐用性，以满足卫生要求和生产需求。
- 1 -。
卫生级阀门管件标准
卫生级阀门管件的标准包括以下几种：
1. 卫生级阀门管件材质标准：卫生级阀门管件一般要求采用不锈钢材质，通常是符合ASTM A270标准的304或316L不锈钢。
2. 卫生级阀门管件连接方式标准：常见的卫生级阀门管件连接方式有焊接、夹紧和螺纹连接等。
对于不同连接方式，有不同的标准要求，如焊接连接一般符合ASTM A312标准。
3. 卫生级阀门管件表面处理标准：卫生级阀门管件要求表面光滑，易清洁，不易残留细菌和污垢。
一般要求采用机械抛光或电解抛光等方法进行表面处理。
4. 卫生级阀门管件尺寸标准：卫生级阀门管件一般按照管道尺寸标准进行设计和制造，常见的尺寸标准有国际标准ISO和美国标准ASME等。
5. 卫生级阀门管件卫生认证标准：卫生级阀门管件通常需要通过相关的卫生认证，如3-A认证、EHEDG认证等。
这些认证标准通常要求阀门管件符合一定的卫生要求，以确保其适用于卫生级应用。
需要注意的是，不同国家和地区可能会有不同的卫生级阀门管件标准和要求，具体的标准需根据实际情况和项目要求确定。
卫生级管件、接头的选用及代号编制规范文件编号：TK-RU-116版次/修订： A页数：第1页共 43页生效日期：2013年3月10日□质量管理体系□作业指南□内控制度□企业标准■工作规范/流程□规定编制: 刘甜审核：李新华批准：贺建军日期: 2013/2/27 日期：2013/2/27日期： 2013/3/05会签栏部门工艺部生产部品质部采购部仓储部会签张明辉邓文戴光华甘春肖绍贵日期2013022720130227 20130227 20130305 20130305部门（各部门不可保存未盖“受控文件”章的管理体系文件，且受控文件不可私自复印。
）版本更改历史版本修改前描述修改后描述修编人日期A 新版发行刘甜2013/2/27目录1.0 一般要求 (2)2.0简化符号 (2)2.1符号 (2)2.2米制与英制 (2)3.0管件代号与种类 (2)4.0技术要求 (3)5.0卫生管、接头标记、尺寸规格及示例 (3)5.1一般要求 (4)5.245°弯头类 (4)5.390°弯头类 (6)5.4180°弯头类 (9)5.5直部异径接头 (11)5.6直部单快卡异径接头 (13)5.7双快卡异径接头 (15)5.8长颈三通类 (17)5.9快卡三通类 (19)5.10等径四通［CR(L)］ (33)5.11快卡四通［CRK(1)］ (34)5.12快装卡箍［KK］ (35)5.13快装端头［DK］ (35)5.14快装堵头［DUK］ (41)5.15管帽[C] (41)5.16平型卡箍接头密封圈［M(1)］ (42)1.0一般要求1.1 卫生级管件、接头及配件采用美国ASME BPE标准。
1.2 卡箍采用美国3A标准，密封圈采用非标件（其尺寸是匹配美国ASME BPE接头的非标密封圈）。
2.0简化符号2.1符号DN：米制单位管件的公称尺寸,为非测量值（见GB/T 1047）；NPS：英制单位管件的公称尺寸，为非测量值。
卫生级卡盘接头标准随着社会的发展和人们对健康的日益关注，卫生条件也越来越得到重视。
在食品、制药等行业中，安全卫生标准更是成为企业的重要指标。
卫生级卡盘接头标准，作为卫生流体管道连接中的关键部件，具有至关重要的作用。
本文将从定义、分类、标准等方面入手，为广大读者解读卫生级卡盘接头标准。
一、定义卫生级卡盘接头是一种用于药品、食品、饮料行业的卫生级管道连接件，其内部结构设计合理，材质方面一般采用优质不锈钢，以满足流体处理过程中卫生要求。
二、分类根据结构设计和管道材料等不同标准，卫生级卡盘接头可分为不同类型。
具体来说，有美标卡盘接头、欧标卡盘接头、国标卡盘接头等多种类型，这些标准的采用更加严谨的设计和检测要求，能保证流体在接头处的无菌无污染状态，并使之在生产过程中更加稳定、可靠。
三、标准卫生级卡盘接头标准是保证卫生级卡盘接头质量的一系列标准，主要有以下几个方面：1.卫生要求方面卫生级卡盘接头需要材料轻巧、结构紧凑，避免死角和洁净间隙，以保证流体过程中的卫生要求。
2.外观检验方面卫生级卡盘接头安装时需检查其外观，如接头的表面应无裂纹、无夹杂、无残留划痕等，以确保产品质量。
3.流量检验方面卫生级卡盘接头安装后需要对其进行流量检验，以检查流体在接头中的稳定性、速度等方面的参数是否达到要求。
4.耐压检验方面卫生级卡盘接头在承受流体压力时，需要经过特定的耐压检验，测试接头能否承受高压。
5.密封性检验方面卫生级卡盘接头在工作中需要保障其接头紧密，以保证流体在接头处的正常流动情况。
卫生级卡盘接头标准的实行，旨在提高产品的质量、稳定性和流动性，保证卫生级卡盘接头在流体连接中的作用。
此外，标准的制定也需要考虑国际上的行业趋势和相关技术的革新，以满足不同行业对技术指标的不断更新和完善。
总之，卫生级卡盘接头在卫生条件严苛的工业领域发挥着重要作用。
卫生级卡盘接头标准制定的实施，不仅可以帮助保障产品品质和客户信任度，也可以增强行业对卫生安全的强调和重视，更可以进一步的推动卫生行业安全标准的提高和发展。
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
（1）物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。
特殊情况下允许以主项代号作为主项编号。
（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。
（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。
（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。
A～K用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。
常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。
*管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
卫生级卡盘接头标准一、引言卫生级卡盘接头是指用于连接不同管道或设备的一种重要连接件。
它具有防漏、易清洗、耐腐蚀等特点，被广泛应用于医药、食品、化工等行业的管道系统中。
为了确保卫生级卡盘接头的质量和性能，制定了一系列标准来规范其设计、制造和使用。
二、标准分类卫生级卡盘接头标准主要分为以下几类： 1. 设计标准：规定了卫生级卡盘接头的基本要求、结构设计、尺寸和材料选择等方面的内容。
2. 制造标准：规定了卫生级卡盘接头的制造工艺、检验方法和质量控制要求等方面的内容。
3. 安装标准：规定了卫生级卡盘接头的安装方法、密封要求和连接力矩等方面的内容。
4. 使用标准：规定了卫生级卡盘接头在使用过程中的注意事项、维护保养和清洗消毒等方面的内容。
三、设计标准3.1 基本要求卫生级卡盘接头的设计应满足以下基本要求： - 良好的密封性能，以确保流体不会泄漏； - 轻便、易于安装和拆卸； - 耐腐蚀、耐高温，适用于各种工况； -与其他标准接口兼容，便于与不同设备的连接。
3.2 结构设计卫生级卡盘接头的结构设计应符合以下要求： - 采用倒角设计，以减少流体压力损失； - 有良好的内部流动性，不易堵塞； - 具有防滞留功能，避免残留液体滋生细菌； - 接触流体的零部件应选用符合卫生要求的材料，如不锈钢等。
3.3 尺寸选择卫生级卡盘接头的尺寸选择应符合以下原则： - 尺寸应与管道或设备的接口尺寸匹配，以确保连接的紧密性； - 为了方便清洗和维修，各部件应具备一定的间隙，以便清除残余物质； - 尺寸应符合相关行业的标准，如国际卫生联盟（EHEDG）的标准等。
四、制造标准4.1 制造工艺卫生级卡盘接头的制造工艺应满足以下要求： - 采用材料符合卫生级要求的材料进行制造； - 采用先进的加工设备和工艺，确保产品的精度和质量； - 严格遵循相关标准和规程进行制造，避免产品存在缺陷。
4.2 检验方法卫生级卡盘接头的质量检验应包括以下内容： - 外观检查，确保产品无明显缺陷；- 尺寸测量，检查产品的尺寸是否符合规定； - 压力测试，检验产品的密封性能；- 材料分析，确保产品选材符合要求。
卫生级卡箍接头标准
卫生级卡箍接头是一种用于管道连接的重要零部件，其质量和标准直接关系到
管道系统的安全和卫生。
卫生级卡箍接头标准是指对卫生级卡箍接头的规范和要求，包括其材质、制造工艺、尺寸、使用条件等方面的标准。
首先，卫生级卡箍接头的材质应符合卫生级要求，通常采用不锈钢、镍基合金
等耐腐蚀材料制造，以确保其在潮湿、腐蚀环境中的稳定性和耐久性。
同时，材质应符合食品级安全标准，不得含有有害物质，不得对食品产生污染。
其次，卫生级卡箍接头的制造工艺应符合卫生级要求，包括焊接、拼接、抛光
等工艺过程。
焊接部位应平整、无裂纹、气孔等缺陷，确保接头的密封性和稳定性。
拼接部位应严格符合尺寸要求，不得有偏差。
抛光工艺应确保接头表面光滑、无划痕，以减少细菌滋生的可能性。
卫生级卡箍接头的尺寸应符合管道系统的设计要求，包括直径、壁厚、长度等
方面的尺寸。
尺寸的准确性直接关系到卡箍接头的安装和使用效果，不得有偏差。
此外，卫生级卡箍接头应能够适应管道系统的使用条件，包括温度、压力、介
质等方面的要求。
在高温、高压、腐蚀性介质等特殊条件下，卫生级卡箍接头应能够保持稳定的连接效果，不得出现泄漏、腐蚀等问题。
综上所述，卫生级卡箍接头标准是管道系统安全和卫生的重要保障，其质量和
标准应得到严格执行和监督。
只有确保卫生级卡箍接头符合标准要求，才能够保障管道系统的安全稳定运行，保障食品生产和加工过程的卫生安全。
因此，对卫生级卡箍接头的标准制定和执行应引起重视，确保其质量和安全性符合要求。
卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.0Objectives目的: 为了使公司的卫生级管件、接头标识清楚，便于选用，更好的运用于生产，本文档规定了卫生级管件、接头的选用及标记规范。
Scope适用范围: 楚天系列产品Reference参考: ASME BPE-2009职务姓名日期编制: 张琪、周雀、邹凯20120610校核:批准:更改记录:版本号日期更改人更改内容2.0 2012-11-19 杨照平增加Ⅰ系列平型卡箍接头密封圈（见4.29条，表32）卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.0目录目录 (2)1. 一般要求 (3)2. 符号与代号 (3)2.1符号 (3)2.2米制与英制 (3)2.3种类和代号 (3)3. 技术要求 (5)4. 各卫生管、接头标记组成及规格 (5)4.145°带直部弯头［45E(Z)］ (5)4.290°带直部弯头［90E(Z)］ (5)4.3长颈三通［T(L)］（等径） (6)4.4长颈三通［T(L)］（异径） (7)4.5等径四通［CR(L)］ (8)4.6带直部异径同心接头［RC(Z)］ (9)4.7带直部异径偏心接头［RE(Z)］ (10)4.8一端快装式90°弯头［90K(2)］ (11)4.9一端快装式45°弯头［45K(2)］ (12)4.10一端快装式异径三通［TK(3)］ (13)4.11一端快装式等径三通［TK(3)］ (14)4.12两端快装式90°弯头［90K(1］ (15)4.13两端快装式45°弯头［45K(1］ (16)4.14三端快装式长出口三通［TK(1］ (17)4.15四端快装式四通［CRK(1)］ (18)4.16三端快装式异径长出口三通［TK(1)］ (19)4.17三端快装式异径短出口三通［TK(2)］ (22)4.18两端快装式异径同心接头［RK(1)］ (25)4.19两端快装式异径偏心接头［RK(2)］ (27)4.20180°带直部弯头［180E(Z)］ (28)4.21180°两端快装式弯头［180K(1)］ (29)4.22一端快装式（侧）等径三通［TK(4)］ (30)4.23一端快装式带直部异径同心接头［RKZ(1)］ (30)4.24一端快装式带直部异径偏心接头［RKZ(2)］ (31)4.25管帽［C］ (32)4.26快装堵头［DUK］ (33)4.27快装端头［DK］ (33)4.28快装卡箍［KK］ (35)4.29平型卡箍连接密封圈［M(1)］ (36)卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.01. 一般要求卫生级管件、接头及配件采用美国ASME BPE标准；卫生级管件、接头及配件可以使用德国DIN标准；卡箍、密封圈采用美国3A标准。
卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.0Objectives目的: 为了使公司的卫生级管件、接头标识清楚，便于选用，更好的运用于生产，本文档规定了卫生级管件、接头的选用及标记规范。
Scope适用范围: 楚天系列产品Reference参考: ASME BPE-2009职务姓名日期编制: 张琪、周雀、邹凯20120610校核:批准:更改记录:版本号日期更改人更改内容2.0 2012-11-19 杨照平增加Ⅰ系列平型卡箍接头密封圈（见4.29条，表32）卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.0目录目录 (2)1. 一般要求 (3)2. 符号与代号 (3)2.1符号 (3)2.2米制与英制 (3)2.3种类和代号 (3)3. 技术要求 (5)4. 各卫生管、接头标记组成及规格 (5)4.145°带直部弯头［45E(Z)］ (5)4.290°带直部弯头［90E(Z)］ (5)4.3长颈三通［T(L)］（等径） (6)4.4长颈三通［T(L)］（异径） (7)4.5等径四通［CR(L)］ (8)4.6带直部异径同心接头［RC(Z)］ (9)4.7带直部异径偏心接头［RE(Z)］ (10)4.8一端快装式90°弯头［90K(2)］ (11)4.9一端快装式45°弯头［45K(2)］ (12)4.10一端快装式异径三通［TK(3)］ (13)4.11一端快装式等径三通［TK(3)］ (14)4.12两端快装式90°弯头［90K(1］ (15)4.13两端快装式45°弯头［45K(1］ (16)4.14三端快装式长出口三通［TK(1］ (17)4.15四端快装式四通［CRK(1)］ (18)4.16三端快装式异径长出口三通［TK(1)］ (19)4.17三端快装式异径短出口三通［TK(2)］ (22)4.18两端快装式异径同心接头［RK(1)］ (25)4.19两端快装式异径偏心接头［RK(2)］ (27)4.20180°带直部弯头［180E(Z)］ (28)4.21180°两端快装式弯头［180K(1)］ (29)4.22一端快装式（侧）等径三通［TK(4)］ (30)4.23一端快装式带直部异径同心接头［RKZ(1)］ (30)4.24一端快装式带直部异径偏心接头［RKZ(2)］ (31)4.25管帽［C］ (32)4.26快装堵头［DUK］ (33)4.27快装端头［DK］ (33)4.28快装卡箍［KK］ (35)4.29平型卡箍连接密封圈［M(1)］ (36)卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.01. 一般要求卫生级管件、接头及配件采用美国ASME BPE标准；卫生级管件、接头及配件可以使用德国DIN标准；卡箍、密封圈采用美国3A标准。
2. 符号与代号2.1 符号DN—米制单位管件的公称尺寸；为非测量值（见GB/T 1047）;NPS—英制单位管件的公称尺寸，为非测量值。
2.2 米制与英制由于米制单位和英制单位不能做到精确的等同，因此必须分别两种单位制。
对于尺寸为米制单位的管件，其公称尺寸用DN表示；对于尺寸为英制单位的管件，其公称尺寸用NPS表示；二者之间的关系见表1表1 DN与NPS对照表DN 15 20 25 32 40 50 65 80 90 100 NPS 1/2 3/4 1 11/411/2 2 21/2 3 31/2 4注：NPS大于4时，DN=25×（NPS）2.3 种类和代号2.3.1卫生级管件的种类和代号见表2表2 管件的种类和代号品种类别代号45o弯头带直部45E(Z)45E(L)90o弯头带直部90E(Z)90E(L)180o弯头带直部180E(Z)180E(L)异径接头（大小头）同心R(C) 带直部同心RC(Z) 偏心R(E) 带直部偏心RE(Z)三通长颈T(L) 短颈T(S)四通等径CR(L)管帽 C卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.02.3.2卫生级快装接头、弯头等的种类和代号见表3表3 快装接头、弯头等的种类和代号品种类别代号快装式90o弯头两端为卡箍接头 90K(1) 一端为卡箍接头90K(2)快装式45o弯头两端为卡箍接头 45K(1) 一端为卡箍接头 45K(2)快装式180o弯头两端为卡箍接头 180K(1)快装三通三端为卡箍接头长出口 TK(1) 三端为卡箍接头短出口 TK(2) 一端为卡箍接头（中） TK(3) 一端为卡箍接头（侧） TK(4)快装四通四端为卡箍接头CRK(1)快装异径接头（大小头）同心 RK(1) 带直部同心 RKZ(1) 偏心 RK(2) 带直部偏心 RKZ(2)快装端头DK快装堵头DUK 快装卡箍 KK 卡箍接头密封圈平型M（1）卡箍接头密封圈凸缘型M（2）2.3.3材料代号的标记基本按美国标准牌号标记，各国不锈钢材料对照表见表4表4 材料代号材料代号中国标准牌号GB/T 20878-2007美国标准牌号ASTM A959-04德国标准号DIN17007304 06Cr19Ni10 S30400，304 1.4301316 06Cr17Ni12Mo2 S31600，316 1.4401316L 022Cr17Ni12Mo2 S31603，316L 1.44042.3.4系列代号美国ASME BPE标准系列代号为Ⅰ，美国3A标准系列代号为Ⅱ，采用德国DIN标准的不加系列代号。
卫生级管件、接头的选用及标记规范签发日期: 20121119版本号: 2.03. 技术要求采用美国ASME BPE标准的卫生级管件、接头的技术要求符合ASME BPE-2009 。
