化工工艺图纸标识代号

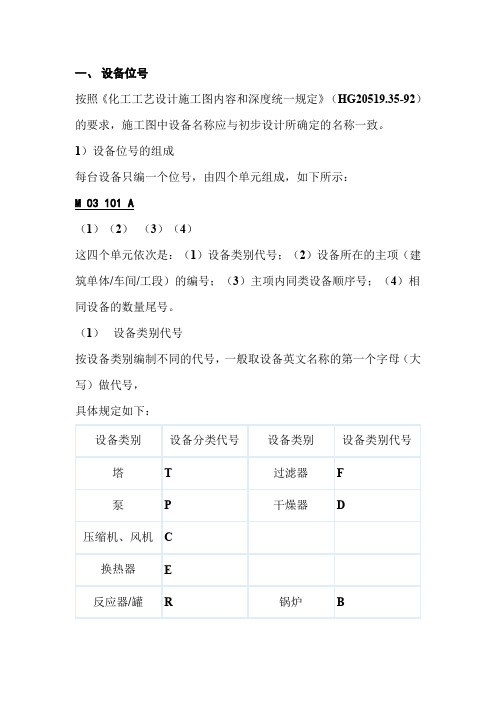

化工工艺图纸标识代号一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T过滤器F泵P干燥器D压缩机、风机C换热器E反应器/罐R锅炉B工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

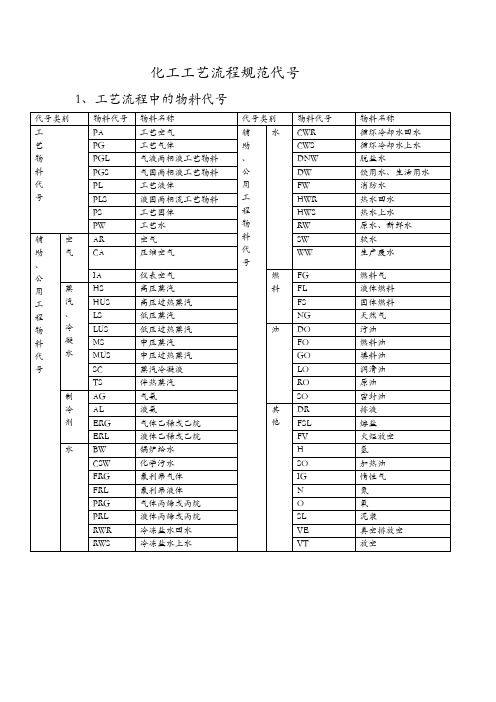

具体内容如下：（1）物料代号a.工艺物料代号PA工艺空气PL工艺液体PG工艺气体PL1工艺液体PGL气液两相流工艺物料PLS液固两相流工艺物料PGS气固两相流工艺物料PS工艺固体PW工艺水B．辅助、公用工程物料代号1）空气3）水AR空气TW一次上水CA压缩空气DW饮用水IA仪表空气DM去离子水2）蒸汽、冷凝水PW纯水LS低压蒸汽（饱和或微过热）WFI注射水LUS低压过热蒸汽WS循环水(供)MS中压蒸汽（饱和或微过热）WR循环水(回)MUS中压过热蒸汽CWS冷冻水(供)S10.1MPa蒸汽CWR冷冻水(回)S30.3MPa蒸汽BS冷冻盐水(供)S60.6MPa蒸汽BR冷冻盐水(回)……HWS热水(供)PS纯蒸汽HWR热水(回)SC蒸汽冷凝水BW锅炉供水TS伴热蒸汽4）其它VT排气DR下水/排污VE真空CS化学污水N氮气（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

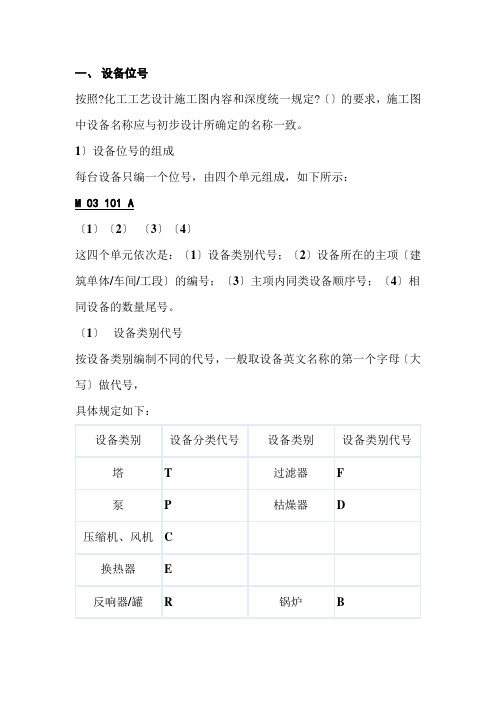

一、设备位号按照?化工工艺设计施工图内容和深度统一规定?〔〕的要求，施工图中设备名称应与初步设计所确定的名称一致。

1〕设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A〔1〕〔2〕〔3〕〔4〕这四个单元依次是：〔1〕设备类别代号；〔2〕设备所在的主项〔建筑单体/车间/工段〕的编号；〔3〕主项内同类设备顺序号；〔4〕相同设备的数量尾号。

〔1〕设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母〔大写〕做代号，具体规定如下：〔2〕设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

〔3〕主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

〔4〕相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

〔5〕书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院?压力管道设计技术统一规定?和?化工管道设计标准?〔HGJ8-87〕的规定，按照?化工工艺设计施工图内容和深度统一规定?〔〕的要求，管道及仪表流程图中的管道应标注四个局部，即管道号〔管段号，由三个单元组成〕、管径、管道等级和隔热或隔声代号，总称为管道组合号〔管道代号〕，一般标注在管道的上方，如以下图所示：PG03001-100 L1B-C〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕管道组合号〔管道代号〕由六个单元组成，这六个单元依次是：〔1〕物料代号；〔2〕主项代号；〔3〕管道顺序号，以上三个单元组成管道号〔管段号〕；〔4〕管道尺寸；〔5〕管道等级；〔6〕隔热或隔声代号。

化工工艺图纸标识代号标准化管理部编码-[99968T-6889628-J68568-1689N]一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T过滤器F泵P干燥器D压缩机、风机C换热器E反应器/罐R锅炉B容器(罐、槽) V火炬、烟囱S起重运输设备L其它机械M计量设备W其它设备X(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01 99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01〜99。

(4)相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
