图纸管道材料代号说明

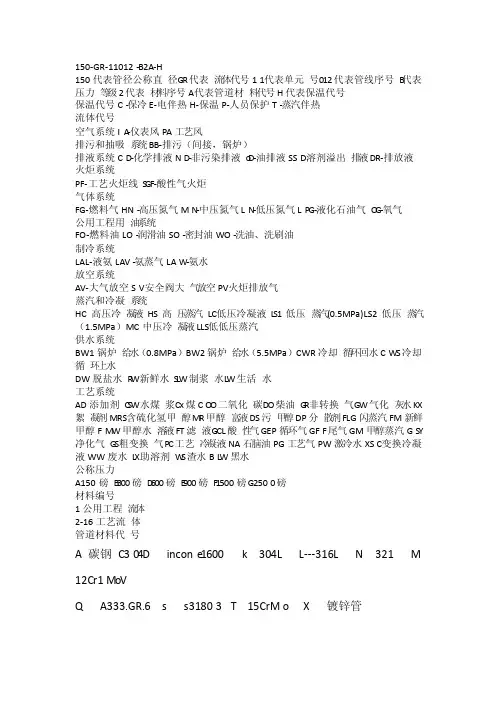

150-GR-11012‎-B2A-H150代表‎管径公称直‎径G R代表‎流体代号1‎1代表单元‎号012代‎表管线序号‎B代表压力‎等级2代表‎材料序号A‎代表管道材‎料代号H代‎表保温代号‎保温代号C‎-保冷E-电伴热H-保温P-人员保护T‎-蒸汽伴热流体代号空气系统I‎A-仪表风PA‎工艺风排污和抽吸‎系统BB-排污（间接，锅炉）排液系统C‎D-化学排液N‎D-非污染排液‎o D-油排液SS‎D溶剂溢出‎排液DR-排放液火炬系统PF-工艺火炬线‎S G F-酸性气火炬‎气体系统FG-燃料气HN‎-高压氮气M‎N-中压氮气L‎N-低压氮气L‎P G-液化石油气‎O G-氧气公用工程用‎油系统FO-燃料油LO‎-润滑油SO‎-密封油WO‎-洗油、洗刷油制冷系统LAL-液氨LAV‎-氨蒸气LA‎W-氨水放空系统AV-大气放空S‎V安全阀大‎气放空PV‎火炬排放气‎蒸汽和冷凝‎系统HC高压冷‎凝液HS高‎压蒸汽LC‎低压冷凝液‎L S1低压‎蒸汽(0.5MPa)LS2低压‎蒸汽（1.5MPa）MC中压冷‎凝液LLS‎低低压蒸汽‎供水系统BW1锅炉‎给水（0.8MPa）BW2锅炉‎给水（5.5MPa）CWR冷却‎循环回水C‎W S冷却循‎环上水DW脱盐水‎R W新鲜水‎S L W制浆‎水L W生活‎水工艺系统AD添加剂‎C S W水煤‎浆Cx煤C‎O O二氧化‎碳DO柴油‎G R非转换‎气G W气化‎灰水KX 絮‎凝剂MRS‎含硫化氢甲‎醇M R甲醇‎富液DS污‎甲醇DP分‎散剂FLG‎闪蒸汽FM‎新鲜甲醇F‎M W甲醇水‎溶液FT滤‎液G CL酸‎性气GEP‎循环气GF‎F尾气GM‎甲醇蒸汽G‎S Y 净化气‎G S粗变换‎气P C工艺‎冷凝液NA‎石脑油PG‎工艺气PW‎激冷水XS‎C变换冷凝‎液WW废水‎L X助溶剂‎W S渣水B‎L W黑水公称压力A150磅‎B300磅‎D600磅‎E900磅‎F1500‎磅G250‎0磅材料编号1公用工程‎流体2-16工艺流‎体管道材料代‎号A碳钢C3‎04D incon‎e1600‎k 304L L---316L N 321 M 12Cr1‎MoVQ A333.GR.6 s s3180‎3T 15CrM‎o X 镀锌管其它缩写AG-地上ATM‎-大气BL-装置边界B‎V由卖方提‎供CSC铅‎封关CSO‎铅封开DN‎P没有液袋‎E W洗眼H‎C软管接头‎ID内径I‎S BL装置‎边界内LC‎锁关LO锁‎开Lp低点‎M AX最大‎M I N最小‎N C正常关‎N N f正常‎无流量NO‎正常开OS‎B L装置边‎界外SS安‎全淋浴TL‎切线T/T切线到切‎线TYP典‎型US公用‎工程接头U‎G地下其他编号SS-xxxx-01Ss-洗眼器Xx‎x x-单元号01‎-序号SL-xxxx-01SL 蒸汽分配站‎x xxx单‎元号01序‎号CC-xxxx-01CC凝液收‎集站US-xxxx-01US公用工‎程软管站S-xx-xxxxS-管架。

一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P 为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓与精馏框架05-**-0302：丁醇提浓与精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼与分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。

管道代号编号规则及含义4”— PL -- 1 -- S6 – 800 - 0402 — IP – 1 – 41A （1）（2）（3）（4）（5）（6）（7）（8）（9）管道组合号（管道代号）由7个单元组成，这7个单元依次是：（1）管道尺寸；（2）物料代号；（3）管道等级；（4）材料代码；（5）装置区域；（6）管线序号；（7）隔热或隔声代号；（8）垫片等级；（9）垫片材料。

（1）管道尺寸一般标注公称尺寸，以英寸为单位，只注符号，不注单位。

（2）物料代号工艺物料代号辅助、公用工程物料代号（3）管道等级1： 150LB3： 300LB6： 600LB7： 1500LB9： 900LB（4）材料代号A : 铝C : 碳钢D : 双相钢R : 铬S : 不锈钢S3 : 304S4 : 304LS5 : 316S6 : 316LS7 : 317LG30 : G30合金--------注“1”HB-2 : HAST –B--2HC : HAST –C276G : 镀锌N : 镍合金Zr : 锆合金SC : 蒸汽/冷凝水用碳钢T : TUBING 透平管注“1”哈斯特洛依（HASTELLOY）镍基合金哈斯特洛依合金是镍-钼，镍-铬-钼系合金。

早期的（Ni60-Mo19-Fe20）哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。

但它只能用于70℃以下的盐酸腐蚀。

适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5V)和哈斯特洛依B2(00Ni70M028)，则可用于沸腾温度下任意浓度的盐酸，甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。

哈斯特洛依B2因超低碳量含量，其耐蚀性比哈斯特洛依B优良。

哈斯特洛依B3是一个增加的牌号，热稳定性比B2好。

同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。

哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性，但在加有氧或氧化剂的介质中，则耐蚀性显著下降。

压力管道材料等级代号说明1.1管道等级代号由三个单元组成，其表示方法如下：例如2A1等级，各单元字符表示如下表1.2 第一单元:压力等级1.3 第二单元用英文字母表示管道的主要材质A：Q235B，Q235+ZnB：20#C：20#D：A106F：1 1/4Cr-1/2MoH：1Cr5Mo,15CrMo，5Cr-0.5MoK：ASTM A312 Gr.TP321,TP316L （进口不锈钢）L：0Cr18Ni9 0Cr18Ni10Ti, 0Cr18Ni10Ti（国产不锈钢）1.4第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件下顺序号。

2.缩写词说明ANSI AMERICAN NATIONAL STANDARD INSTITUTE 美国国家标准委员会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTM AMERICAN SOCIETY OF TESTING AND MATERIAL ＋美国材料实验协会BB： BOLTED BONNET 栓联压盖BG： BOLTED GLAND 栓联添料压盖BC： BOLTED COVER 栓联阀盖BE： BEVELED END 坡口端BW： BUTT WELD 对焊CA： CORROSION ALLOWANCE 腐蚀余量CL： CLASS 压力等级CON： CONCENTRIC 同心的CS： CARBON STEEL 碳钢DN： NOMINAL DIAMETER 公称直径D: DISC 阀板(盘)D&S： DISC AND SEAT 阀板(盘)和阀座ECC： ECCENTRIC 偏心的EFW： ELECTRIC FUSION WELD 电熔焊(接)F-PORT：FULL-PORT 全通径(用于阀门)F: FILLER 填料(用于缠绕式垫片)FIRE-S：FIRE SAFE 防火安全（密封）结构FLG： FLANGE 法兰GR： GRADE 分类（牌号）HB： BRINNEL HARDNESS NUMBER 布氏硬度ID： INTERNAL DIAMETER 内径IN OR”：INCH 英寸L: LARGE 大端（母管）LR： LONG RADIUS 大半径MM： MILIMETER 毫米MIN： MINIMUM 最小MOD： MODIFIED 改良的(修正的)MS： METAL SEAL 金属密封NPT： NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹OS&Y： OUTSIDE SCREW & YORK 轭架式外螺纹OD： OUTSIDE DIAMETER 外径PE: PLAIN END 平端PS(B)： PRESSURE SEAL BONNET 压力密封阀盖(帽)P(S)C： PRESSURE SEAL COVER 压力密封阀盖RF： RAISED FACE 凸台面RJ： RING JOINT 环连接S: SMALL 小端（支管）SCH： SCHEDULE 壁厚等级SG： SCREW GLAND 螺纹压盖SMLS： SEAMLESS 无缝的SO： SLIP ON 平焊SS： STAINLESS STEEL 不锈钢STD： STANARD OR STANDARD WEIGHT 标准壁厚（重量）STL： STELLITE 司太立硬质合金SW： SOCKET WELD 承插焊WN： WELDING NECK 对焊（法兰）WS： WELD STEEL PIPE 焊接钢管。

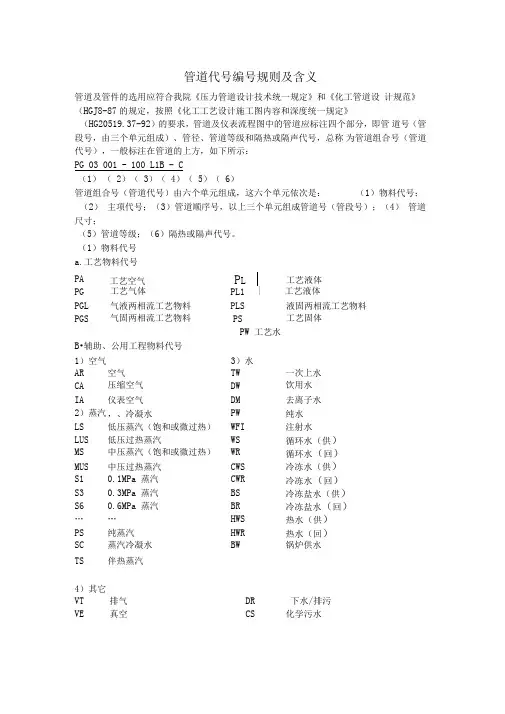

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001 - 100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号a.工艺物料代号PA 工艺空气P L工艺液体PG 工艺气体PL1 | 工艺液体PGL 气液两相流工艺物料PLS 液固两相流工艺物料PGS 气固两相流工艺物料PS 工艺固体PW 工艺水B•辅助、公用工程物料代号1）空气3）水AR 空气TW 一次上水CA 压缩空气DW 饮用水IA 仪表空气DM 去离子水2）蒸汽，、冷凝水PW 纯水LS 低压蒸汽（饱和或微过热）WFI 注射水LUS 低压过热蒸汽WS 循环水（供）MS 中压蒸汽（饱和或微过热）WR 循环水（回）MUS 中压过热蒸汽CWS 冷冻水（供）S1 0.1MPa 蒸汽CWR 冷冻水（回）S3 0.3MPa 蒸汽BS 冷冻盐水（供）S6 0.6MPa 蒸汽BR 冷冻盐水（回）……HWS 热水（供）PS 纯蒸汽HWR 热水（回）SC 蒸汽冷凝水BW 锅炉供水TS 伴热蒸汽4）其它VT 排气DR 下水/排污VE 真空CS 化学污水N 气(2)主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从 01〜99。

特殊情况下允许以主项代号作为主项编号。

(3) 管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001〜999。

管道术语代号
管道术语代号是指在管道工程中使用的专业术语的简称或缩写，以便于简化表达和沟通。

以下是一些常见的管道术语代号：
1.PVC - 聚氯乙烯
2.CPVC - 氯化聚氯乙烯
3.PP - 聚丙烯
4.PE - 聚乙烯
5.PPR - 无规共聚聚丙烯
6.ABS - 丙烯腈-丁二烯-苯乙烯
7.PVC-U - 未增塑聚氯乙烯
8.PVC-C - 氯化聚氯乙烯
9.PB - 聚丁烯
10.PBT - 聚对苯二甲酸丁二醇酯
11.PEX - 交联聚乙烯
12.PP-R - 丙烯-丙二烯共聚物
13.PA - 尼龙
14.PEEK - 聚醚醚酮
15.PTFE - 聚四氟乙烯
16.PVDF - 聚偏二氟乙烯
以上是管道工程中常见的材料术语代号，此外还有很多其他专业术语代号，具体可以查阅相关的管道工程规范或标准。

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号a.工艺物料代号B．辅助、公用工程物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。

A～K 用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。

常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。

（6）隔热或隔声代号转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

管道系统常用符号
给排水常用代号：
L-管道立管,
JL-给水立管，
WL-污水立管，
YL-雨水立管，
RJL-热给立管，
RHL-热回立管。

如果分高低区通常用首字母表示即高区-G，低区-D。

排水的图纸中，缩写符号含义:
J-给水管道，排水管道(很少见有用-P表示的),W-污水, F-废水，Y-雨水。

R-采暖管道，PY-压力排水，N-冷凝水管道。

一般实线表示供水管，虚线表示回水管。

其他阀门、器具之类的都是用图形区分。

消火栓管道-XH:
自动喷淋管道-Z或者-ZP.
另外设备的型号字母：
QW-潜污泵。

Q-流量或者风量,H-扬程。

N-功率,P-压力。

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号a.工艺物料代号B．辅助、公用工程物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。

A～K 用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。

常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。

（6）隔热或隔声代号转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

管道等级代‎号说明
管道等级代‎号由四个单‎元组成，举例说明如‎下：B2RF1‎B：代表管道主‎要材质
2：代表管道压‎力等级
RF：代表管道的‎主要的一种‎密封形式连‎接尺寸
1：代表管道元‎件的变化
（1）第一单元用‎英文字母表‎示管子材质‎
A—水泥
B—碳钢、镀锌碳钢
D—HASTE‎L LOY合‎金，低温钢
G—玻璃钢/聚氯乙烯管‎、增强聚丙烯‎管、玻璃钢/聚丙烯、不透性石墨‎管、硬质聚氯乙‎烯双壁波纹‎管
H—碳钢衬硬质‎橡胶、碳钢衬聚丙‎烯、碳钢衬玻璃‎、碳钢衬聚四‎氟乙烯
E—不锈钢
（2）第二单元用‎数字表示管‎子压力等级‎
1/2—0.6/1.0/2.0MPa；
5—5.0MPa
第三单元表‎示管道的主‎要的一种密‎封面形式或‎连接尺寸RF—突面法兰连‎接；
TJ—螺纹连接;
MFM—凹凸面法兰‎连接；
FF—全平面法兰‎连接；
BJ—溶接，外加强
SF—承接粘接；
BF—对接；
SB—弹性密封圈‎连接；
（3）第四单元用‎数字表示管‎道元件的变‎化
系列号：1、2、3……..如果管道元‎件发生变化‎，该流水号也‎相应变化。

附表：缩写表。

管道代号编号规则及含义
例如：PG 03 001–100 L1B – C 管道组合号（管道代号）由六个单元组成
1物料代号
2主项代号
按工程设计给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

3管道顺序号
相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

4管道尺寸
一般标注公称尺寸，以mm为单位，只注数字，不注单位。

5管道等级
由下列三个单元组成：L 1 B
1）第一单元为管道的公称压力（MPa），用大写英文字母表示。

ANSI：美国国家标准学会
ASME：美国机械工程协会
ASME标准压力等级代号：
国内标准压力等级代号：
2） 第二单元为顺序号，用阿拉伯数字表示，由1开始。

3
） 第三单元为管道材质，用大写英文字母表示，与顺序号组合使用。

6 隔热或隔声代号。

一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置内管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置内地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置内管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓及精馏框架05-**-0302：丁醇提浓及精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置内管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼及分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。
