第一部分:一般要求1化工工艺设计施工图构成:文字说明、表格和图纸,分提交业主和内部两类文件*28管道材料等级索引表提交业主2图纸中图线及文字规定2.1图线宽度分三种:粗线0.6~0.9mm:中粗线0.3~0.5mm;细线0.15~0.25mm第二部分:工艺系统1特殊阀门和管道附件的表示方法分类代号英文全称表达意思SV Special valve 特殊阀门SP Special pipeline 特殊管道附件RO Restriction orifice 限流孔板表示方法例:特殊阀门及管道附件的分类代号及其相应的序号,一般填写形式为“分类代号-序号”。
文字说明特殊阀门和管道附件序号一般采用四位数字表示。
前二位表示主项编号,后二位表示其排列顺序号。
二位数均从01开始,最高位992管道标注方法图例:PG-1310-300-A1A-H或其中:PG为第1单元,表示物料代号;13为第2单元,表示主项编号,采用两位数字,从01开始,至99为止;10为第3单元,表示管道序号,相同类别的物料在同一主项内以流向先后为序,顺序编号。
采用两位数字,从01开始,至99为止;300为第4单元,表示管道规格,一般标注公称直径,以mm为单位,只注数字,不注单位。
英制管道时,如2英寸的管道,则表示为:2″;A1A为第5单元,表示管道等级;H为第6单元,表示绝热或隔声代号。
注:前三个单元组成管段号。
当工艺流程简单、管道品种规格不多时,则管道组合号中的5、6单元可省略。
第4单元管道尺寸可直接填写管子的外径×壁厚,并标注工程规定的管道材料代号。
2.1物料代号说明按物料的名称和状态取其英文名词的字头组成物料代号。
一般采用2~3个大写英文字母表工艺物料代号代号英文全称表达意思代号英文全称表达意思PA Process Air 工艺气体PGL Process Gas Liquid 气液两相流工艺物料PL Process Liquid 工艺液体PS Process Solid 工艺固体PG Process Gas 工艺气体PGS Process Gas Solid 气固两相流工艺物料PLS Process Liquid Solid 液固两相流工艺物料PW Process Water 工艺水辅助、公用工程物料代号1空气AR Air 空气CA Compressed Air 压缩空气2.2管道等级说明管道材料等级号由下列三个单元组成示例:L1B其中:L为第1单元,表示管道公称压力等级代号;1为第2单元,表示管道材料等级顺序号;B为第3单元,表示管道材质类别代号。

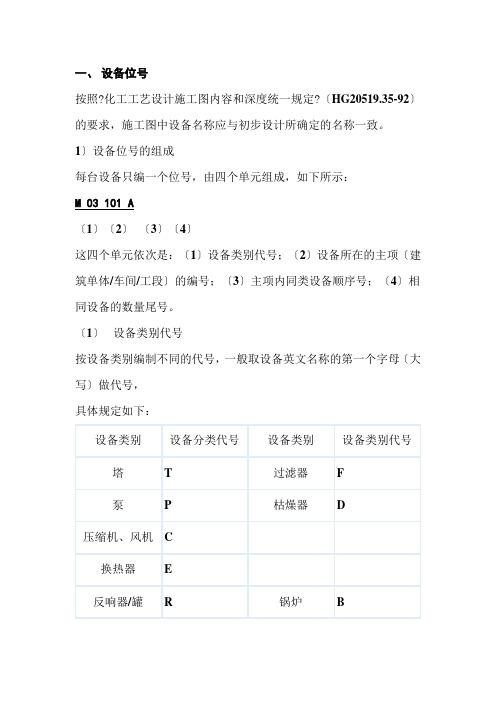

一、设备位号按照?化工工艺设计施工图内容和深度统一规定?〔HG20519.35-92〕的要求,施工图中设备名称应与初步设计所确定的名称一致。
1〕设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A〔1〕〔2〕〔3〕〔4〕这四个单元依次是:〔1〕设备类别代号;〔2〕设备所在的主项〔建筑单体/车间/工段〕的编号;〔3〕主项内同类设备顺序号;〔4〕相同设备的数量尾号。
〔1〕设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母〔大写〕做代号,具体规定如下:〔2〕设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
〔3〕主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。
〔4〕相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。
〔5〕书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。
二、管道代号管道及管件的选用应符合我院?压力管道设计技术统一规定?和?化工管道设计标准?〔HGJ8-87〕的规定,按照?化工工艺设计施工图内容和深度统一规定?〔HG20519.37-92〕的要求,管道及仪表流程图中的管道应标注四个局部,即管道号〔管段号,由三个单元组成〕、管径、管道等级和隔热或隔声代号,总称为管道组合号〔管道代号〕,一般标注在管道的上方,如以下图所示:PG03001-100 L1B-C〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕管道组合号〔管道代号〕由六个单元组成,这六个单元依次是:〔1〕物料代号;〔2〕主项代号;〔3〕管道顺序号,以上三个单元组成管道号〔管段号〕;〔4〕管道尺寸;〔5〕管道等级;〔6〕隔热或隔声代号。
化工厂安全标志一览表精编W O R D版
IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
X X 贸易有限公司
仓库储罐区安全标志
一、禁止标志
禁止标志用来防止工作及外来人员的不安全行为,防止引发事故
禁止用水灭火、禁止放易燃物、禁止停留、禁止堆放的标志置于危险化学品储
存区域周边
禁止攀登的标志置于储罐爬梯旁
禁止带火种、限速标志置于库区大门口
禁止烟火、标志在库区内均匀布置3~4个
二、警告标志
提醒工人对周边环境引起注意,以避免可能发生的危险
注意安全标志在厂区入口及道路与储存区交界处布置
当心火灾标志设在储存区周边
当心腐蚀、当心中毒标志设在腐蚀性、有毒危险化学品装卸作业区
当心车辆标志设置在运输车辆停靠区
三、属性标志
各属性标志根据储存的危险化学品本身性质,粘贴在化学品容器壁上。

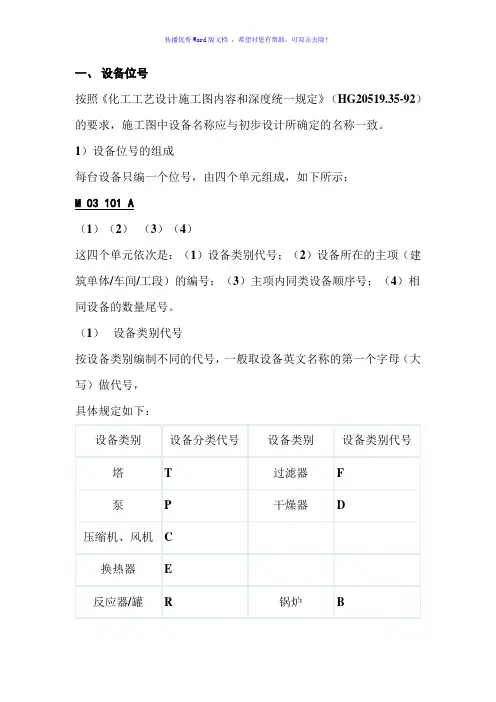

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》(HG20519.35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。
1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。
(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,具体规定如下:(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。
(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。
(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。
二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
化工工艺图纸标识代集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)一、设备位号按照《化工工艺设计施工图内容和深度统一规定》(HG20519.35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。
1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。
(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。
(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。
(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。
二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
第一部分:一般要求1化工工艺设计施工图构成:文字说明、表格和图纸,分提交业主和内部两类文件*28管道材料等级索引表提交业主2图纸中图线及文字规定2.1图线宽度分三种:粗线0.6~0.9mm:中粗线0.3~0.5mm;细线0.15~0.25mm第二部分:工艺系统1特殊阀门和管道附件的表示方法例:特殊阀门和管道附件序号一般采用四位数字表示。
前二位表示主项编号,后二位表示其排列顺序号。
二位数均从2管道标注方法图例:PG-1310-300-A1A-H或其中:PG为第1单元,表示物料代号;13为第2单元,表示主项编号,采用两位数字,从01开始,至99为止;10为第3单元,表示管道序号,相同类别的物料在同一主项内以流向先后为序,顺序编号。
采用两位数字,从01开始,至99为止;300为第4单元,表示管道规格,一般标注公称直径,以mm为单位,只注数字,不注单位。
英制管道时,如2英寸的管道,则表示为:2″;A1A为第5单元,表示管道等级;H为第6单元,表示绝热或隔声代号。
注:前三个单元组成管段号。
当工艺流程简单、管道品种规格不多时,则管道组合号中的5、6单元可省略。
第4单元管道尺寸可直接填写管子的外径×壁厚,并标注工程规定的管道材料代号。
2.1物料代号说明按物料的名称和状态取其英文名词的字头组成物料代号。
一般采用2~3个大写英文字母表2.2管道等级说明管道材料等级号由下列三个单元组成示例:L1B其中:L为第1单元,表示管道公称压力等级代号;1为第2单元,表示管道材料等级顺序号;B为第3单元,表示管道材质类别代号。
2.2.1压力等级代号的规定公称压力等级代号用大写英文字母表示。
A-G用于ASME标准压力等级代号,H-Z用于国内标准压力等级代号(其中I、J、O、X不用)。
2.2.2管道材料等级顺序号的规定等级顺序号用阿拉伯数字表示,由1-9组成。
在压力等级和管道材质类别代号相同的情况下,可以有九个不同系列的管道材料等级。
化工管道颜色及标识规范精编W O R D版
IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。
工业管道涂颜色和注字规定表
说明:对于采暖装置一律涂刷银漆,不注字。
通风管道(塑料管除外)一律涂灰色。
对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色。
对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色。
对于保温涂沥青的防腐管道,均不涂色。
化工工艺图纸标识代号集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)一、设备位号按照《化工工艺设计施工图内容和深度统一规定》(HG20519.35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。
1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。
(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。
(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。
(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。
二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
第一部分:一般要求1化工工艺设计施工图构成:文字说明、表格和图纸,分提交业主和内部两类文件2图纸中图线及文字规定图线宽度分三种:粗线~:中粗线~;细线~第二部分:工艺系统1特殊阀门和管道附件的表示方法分类代号英文全称表达意思SV Special valve特殊阀门SP Special pipeline特殊管道附件RO Restriction orifice限流孔板表示方法例:特殊阀门及管道附件的分类代号及其相应的序号,一般填写形式为“分类代号-序号”。
文字说明特殊阀门和管道附件序号一般采用四位数字表示。
前二位表示主项编号,后二位表示其排列顺序号。
二位数均从01开始,最高位992管道标注方法图例:PG-1310-300-A1A-H或其中:PG为第1单元,表示物料代号;13为第2单元,表示主项编号,采用两位数字,从01开始,至99为止;10为第3单元,表示管道序号,相同类别的物料在同一主项内以流向先后为序,顺序编号。
采用两位数字,从01开始,至99为止;300为第4单元,表示管道规格,一般标注公称直径,以mm为单位,只注数字,不注单位。
英制管道时,如2英寸的管道,则表示为:2″;A1A为第5单元,表示管道等级;H为第6单元,表示绝热或隔声代号。
注:前三个单元组成管段号。
当工艺流程简单、管道品种规格不多时,则管道组合号中的5、6单元可省略。
第4单元管道尺寸可直接填写管子的外径×壁厚,并标注工程规定的管道材料代号。
物料代号说明按物料的名称和状态取其英文名词的字头组成物料代号。
一般采用2~3个大写英工艺物料代号代号英文全称表达意思代号英文全称表达意思PA Process Air工艺气体PGL Process Gas Liquid气液两相流工艺物料PL Process Liquid工艺液体PS Process Solid工艺固体PG Process Gas工艺气体PGS Process Gas Solid气固两相流工艺物料PLS Process LiquidSolid 液固两相流工艺物料PW Process Water工艺水辅助、公用工程物料代号管道材料等级号由下列三个单元组成示例:L1B其中:L为第1单元,表示管道公称压力等级代号;1为第2单元,表示管道材料等级顺序号;B为第3单元,表示管道材质类别代号。

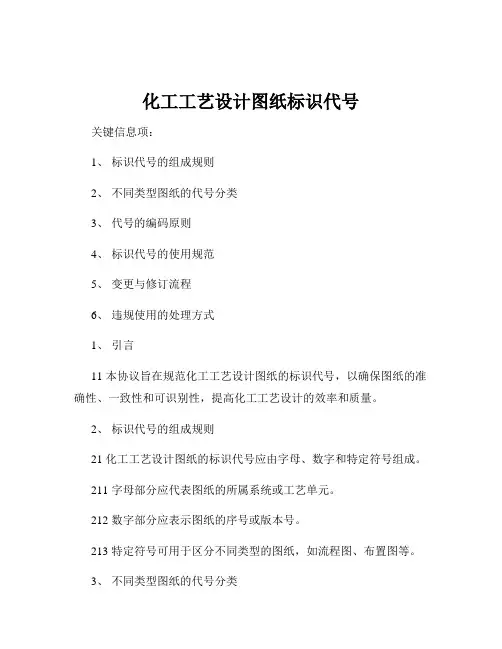

化工工艺设计图纸标识代号关键信息项:1、标识代号的组成规则2、不同类型图纸的代号分类3、代号的编码原则4、标识代号的使用规范5、变更与修订流程6、违规使用的处理方式1、引言11 本协议旨在规范化工工艺设计图纸的标识代号,以确保图纸的准确性、一致性和可识别性,提高化工工艺设计的效率和质量。
