化工工艺图纸标识代号

PID图是管路和仪表流程图，又称带控制点的 工艺流程图
一、仪表图形符号
包括： 1.测量点（包括检测元件、取样点） 2.连接线（通用仪表信号线、相交相连、相交
不相连） 3.常用仪表及安装位置的图形符号（如孔板、
转子流量计） 4.常用执行器的图形符号
测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来，一般无特定的图形 符号
带控制点的工艺流程图
培训目标： 1.学会绘制带控制点的流程图 2.能分析流程图中各个符号代 表的意义
在化工自动控制的设计文件中，使用图 形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。
在绘制控制流程图时，图中所采用的图 列符号都要按有关的技术规定进行。
PFD和PID
PFD图是介绍生产工艺路线的流程图，通常 图上应标识各种主要物料的流量、温度、压 力等参数，以便反映出物料通过某设备后参 数的变化情况和反应物、半成品和成品之间 的关系。
PIC就表示一台具有指示功能的压力控制器
请说出以下仪表所表示的含义
TRC 207HLFra bibliotekCAAI
202
207
L
H、L表示的含义
三、仪表位号的表示方法
在检测、控制系统中，构成回路的每个仪表 都应有自己的仪表位号。
仪表位号由字母代号组合和阿拉伯数字编号 组成。
第一位表示工段号，后续位表示仪表回路顺 序号。
若测量点位于设备中，当有必要标出测量点 在过程设备中的位置时，可在引线的起点加 一个直径为2mm的小圆符号或加虚线
连接线
通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时，必要时也可用加箭头的 方式表示信号的方向
仪表的图形符号

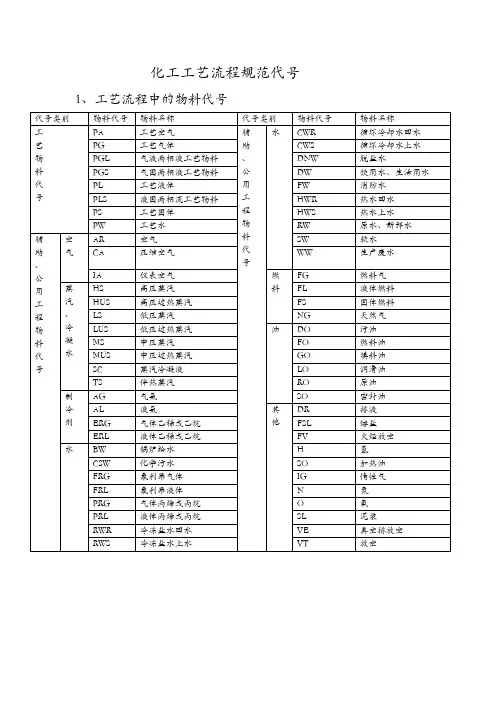

化工工艺流程规范代号
1、工艺流程中的物料代号
代号类别
物料代号
物料名称
代号类别
物料代号
物料名称
工
艺
物
料
代
号
PA
工艺空气
辅
助
、
公
用
工
程
物
料
代
号
水
CWR
循环冷却水回水
PG
工艺气体
CWS
循环冷却水上水
PGL
气液两相液工艺物料
DNW
脱盐水
PGS
气固两相液工艺物料
DW
饮用水、生活用水
PL
工艺液体
FW
消防水
PLS
PRL
液体丙烯或丙烷
SL
泥浆
RWR
冷冻盐水回水
VE
真空排放空
RWS
冷冻盐水上水
VT
放空
2、管道压力及材质代号
压力等级用于ANSI标准
压力等级用于国内标准
压力等级代号
压力/lb
压力等级代号
压力/Mpa
A
150
L
1.0
B
300
M
1.6
C
400
N
2.5
D
600
P
4.0
E
900
Q
6.4
F
1500
R
10.0
G
FO
燃料油
MUS
中压过热蒸汽
GO
填料油
SC
蒸汽冷凝液
LO
润滑油
TS
伴热蒸汽
RO
原油
制
冷
剂
AG
气氨

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

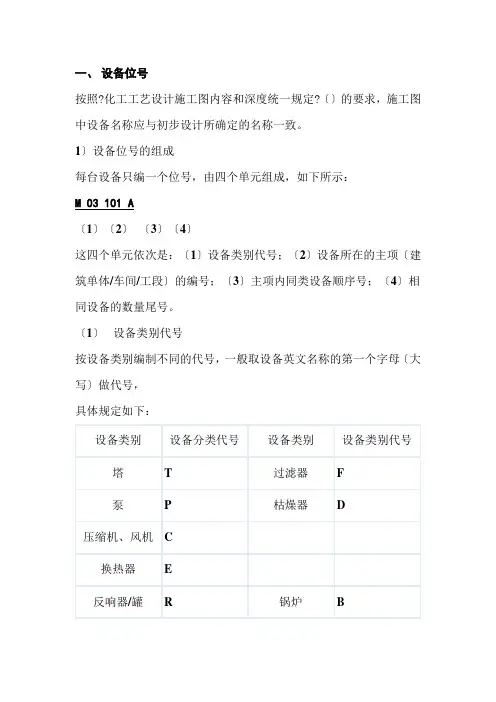

一、设备位号按照?化工工艺设计施工图内容和深度统一规定?〔〕的要求，施工图中设备名称应与初步设计所确定的名称一致。

1〕设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A〔1〕〔2〕〔3〕〔4〕这四个单元依次是：〔1〕设备类别代号；〔2〕设备所在的主项〔建筑单体/车间/工段〕的编号；〔3〕主项内同类设备顺序号；〔4〕相同设备的数量尾号。

〔1〕设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母〔大写〕做代号，具体规定如下：〔2〕设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

〔3〕主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

〔4〕相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

〔5〕书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院?压力管道设计技术统一规定?和?化工管道设计标准?〔HGJ8-87〕的规定，按照?化工工艺设计施工图内容和深度统一规定?〔〕的要求，管道及仪表流程图中的管道应标注四个局部，即管道号〔管段号，由三个单元组成〕、管径、管道等级和隔热或隔声代号，总称为管道组合号〔管道代号〕，一般标注在管道的上方，如以下图所示：PG03001-100 L1B-C〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕管道组合号〔管道代号〕由六个单元组成，这六个单元依次是：〔1〕物料代号；〔2〕主项代号；〔3〕管道顺序号，以上三个单元组成管道号〔管段号〕；〔4〕管道尺寸；〔5〕管道等级；〔6〕隔热或隔声代号。

可编辑ppt
13
不相连） 3.常用仪表及安装位置的图形符号（如孔板、
转子流量计） 4.常用执行器的图形符号
可编辑ppt
5
❖ 测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来，一般无特定的图形 符号
❖ 若测量点位于设备中，当有必要标出测量点 在过程设备中的位置时，可在引线的起点加 一个直径为2mm的小圆符号或加虚线
可编辑ppt
6
❖ 连接线
❖ 通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时，必要时也可用加箭头的 方式表示信号的方向
可编辑ppt
7
仪表的图形符号
❖ 仪表的图形符号是一个细实线圆圈，直径约 10mm,对于不同的仪表安装位置的图形符号，
❖ 1：就地安装仪表 ❖ 2：集中仪表盘面安装仪表 ❖ 3：就地仪表盘面安装仪表 ❖ 4：集中仪表盘后安装仪表 ❖ 5：就地仪表盘后安装仪表TRC 207H
LICA
AI
202
207
L
H、L表示的含义
可编辑ppt
10
三、仪表位号的表示方法
❖ 在检测、控制系统中，构成回路的每个仪表 都应有自己的仪表位号。
❖ 仪表位号由字母代号组合和阿拉伯数字编号 组成。
❖ 第一位表示工段号，后续位表示仪表回路顺 序号。
PIC 207
表示工段号为2，仪表序号为07
带控制点的工艺流程图
培训目标：
1.学会绘制带控制点的流程图
2.能分析流程图中各个符号代表 的意义
可编辑ppt
1
可编辑ppt
2
❖ 在化工自动控制的设计文件中，使用图 形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。
❖ 在绘制控制流程图时，图中所采用的图 列符号都要按有关的技术规定进行。

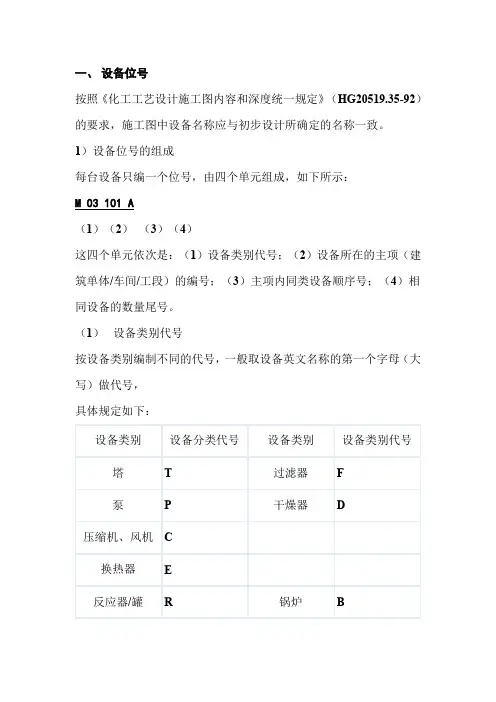

设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T过滤器F泵P干燥器D压缩机、风机C换热器E反应器/罐R锅炉B容器(罐、槽) V火炬、烟囱S起重运输设备L其它机械M计量设备W其它设备X(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01 99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01〜99。

(4)相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

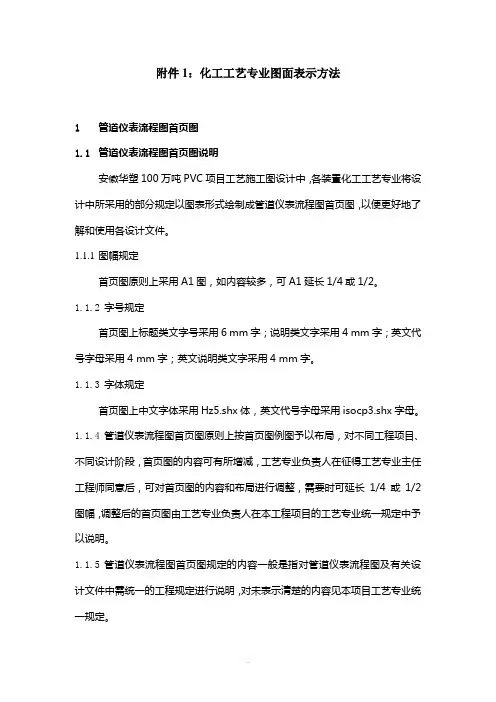

附件1：化工工艺专业图面表示方法1管道仪表流程图首页图1.1管道仪表流程图首页图说明安徽华塑100万吨PVC项目工艺施工图设计中，各装置化工工艺专业将设计中所采用的部分规定以图表形式绘制成管道仪表流程图首页图，以便更好地了解和使用各设计文件。

1.1.1图幅规定首页图原则上采用A1图，如内容较多，可A1延长1/4或1/2。

1.1.2字号规定首页图上标题类文字号采用6 mm字；说明类文字采用4 mm字；英文代号字母采用4 mm字；英文说明类文字采用4 mm字。

1.1.3字体规定首页图上中文字体采用Hz5.shx体，英文代号字母采用isocp3.shx字母。

1.1.4管道仪表流程图首页图原则上按首页图例图予以布局，对不同工程项目、不同设计阶段，首页图的内容可有所增减，工艺专业负责人在征得工艺专业主任工程师同意后，可对首页图的内容和布局进行调整，需要时可延长1/4或1/2图幅，调整后的首页图由工艺专业负责人在本工程项目的工艺专业统一规定中予以说明。

1.1.5管道仪表流程图首页图规定的内容一般是指对管道仪表流程图及有关设计文件中需统一的工程规定进行说明，对未表示清楚的内容见本项目工艺专业统一规定。

1.1.6本工程各装置只编制一张首页图，可随任一工序入库，对各装置中的其它工序，则作为复用图编入图纸目录中。

1.1.7对于引进基础工程设计，其首页图的内容、深度、布局应与基础设计相关文件统一，若采用基础设计首页图，还必须在其中文的旁边或下面标注英文。

1.2管道仪表流程图首页图内容1.2.1管道编号规定内容包括：介质代号、装置代号＋工序代号、管道顺序号、公称直径、管道压力等级代号、绝热保温代号。

1.2.2介质代号规定内容包括：介质代号和名称详见介质代号表详见1.3.1 2)1.2.3装置代号、工序代号规定内容包括：装置代号、工序代号及相应的装置名称、工序名称内容说明：装置代号、工序代号和装置名称、工序名称见《安徽华塑100万吨PBVC项目总体设计协调与统一规定内容》1.2.4压力等级代号规定内容包括：代号和压力等级（MPa）（压力等级根据具体项目规定选用公制或英制，项目未涉及的压力等级可不列出）详见附件4：管道等级编号规定1.2.5管道材质代号规定内容包括：代号和管材名称详见管道材质代号规定（详见管材专业统一规定3.4.4内容）1.2.6法兰密封面代号规定内容包括：代号和法兰密封面型式详见法兰密封面代号规定1.2.7被测变量和仪表功能字母代号规定内容包括：字母、第一位字母和后继字母详见1.3.3－2) .(4)及(5)1.2.8仪表安装位置图形符号规定内容包括：图形和说明详见1.3.4－2)1.2.9设备编号规定内容包括：设备分类代号、装置代号、工段代号、设备序号和相同设备系列号详见1.3.2 (2)1.2.10设备分类代号规定内容包括：代号和设备类别1.2.11设备位号表示规定内容包括：设备位号表示详见1.3.21.2.12管道、阀门、管道附件图例规定内容包括：图例和表示内容1.3管道仪表流程图首页图图例及图示说明1.3.1管道编号(1)管道号由4个部分组成，每个部分之间用一短横线隔开。

化工工艺图纸标识代号集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号 This manuscript was revised on November 28, 2020一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺设计图纸标识代号Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、??管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）??（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺设计图纸标识代号在化工工艺设计领域，图纸是工程师们交流和传递设计思想的重要工具。

而图纸上的标识代号，则如同一种独特的语言，准确而清晰地传达着各种信息，确保设计的准确性和施工的顺利进行。

化工工艺设计图纸标识代号涵盖了众多方面，从设备、管道到仪表等，每一个代号都有着特定的含义和用途。

首先，让我们来了解一下设备标识代号。

设备标识代号通常由多个部分组成。

其中，主项代号用于区分不同的项目或装置，设备分类代号则表明了设备的类型，如反应器、储罐、换热器等。

例如，“R”常常代表反应器，“T”可能表示储罐。

而设备顺序号则用于在同一类型设备中进行编号，以便清晰区分。

通过这样的组合，一个完整的设备标识代号就能准确地指定特定的设备。

管道标识代号同样至关重要。

它一般包括物料代号、主项编号、管道顺序号、管道尺寸、管道等级等要素。

物料代号用于表明管道内流动的物质，比如水、蒸汽、化学品等。

主项编号有助于确定管道所属的项目或装置区域。

管道顺序号则用于在同一项目或区域内对管道进行编号。

管道尺寸的标识清晰地告诉施工人员管道的直径和壁厚等参数。

管道等级则反映了管道的材质、压力等级和温度适应范围等重要特性。

仪表标识代号也是化工工艺设计图纸中不可或缺的一部分。

仪表代号通常由字母和数字组成。

字母部分表示仪表的功能，比如“T”可能表示温度测量仪表，“P”可能代表压力测量仪表。

数字部分则用于区分不同的仪表编号。

此外，还有一些附加的符号用于表示仪表的安装位置、工作原理等详细信息。

在实际的化工工艺设计中，正确使用和理解标识代号具有极其重要的意义。

一方面，它能够提高设计效率。

设计师们通过统一规范的标识代号，可以迅速而准确地表达设计意图，减少沟通误解和错误。

另一方面，对于施工人员来说，清晰明确的标识代号能够指导他们正确地进行设备安装、管道连接和仪表调试等工作，确保化工生产过程的安全和稳定运行。

然而，要确保标识代号的正确使用并非易事。

这需要设计人员具备扎实的专业知识和丰富的实践经验。

化工工艺设计图纸标识代号关键信息项：1、标识代号的组成规则2、不同类型图纸的代号分类3、代号的编码原则4、标识代号的使用规范5、变更与修订流程6、违规使用的处理方式1、引言11 本协议旨在规范化工工艺设计图纸的标识代号，以确保图纸的准确性、一致性和可识别性，提高化工工艺设计的效率和质量。

2、标识代号的组成规则21 化工工艺设计图纸的标识代号应由字母、数字和特定符号组成。

211 字母部分应代表图纸的所属系统或工艺单元。

212 数字部分应表示图纸的序号或版本号。

213 特定符号可用于区分不同类型的图纸，如流程图、布置图等。

3、不同类型图纸的代号分类31 工艺流程图应采用特定的字母和数字组合作为标识代号，例如“PF-01”表示第一张工艺流程图。

311 管道布置图的标识代号可为“PD-02”，以此类推。

32 设备布置图可使用“ED-03”等形式的代号。

321 仪表流程图的代号可以是“IF-04”。

4、代号的编码原则41 编码应具有唯一性，即每个图纸的标识代号在整个项目中不得重复。

42 编码应具有逻辑性，便于理解和记忆。

43 编码应遵循一定的顺序，例如按照工艺流程的先后、设备的重要性等。

5、标识代号的使用规范51 在绘制和标注图纸时，必须清晰、准确地使用规定的标识代号。

52 标识代号应位于图纸的显著位置，如标题栏或图框内。

53 对于同一套图纸，标识代号的格式和字体应保持一致。

6、变更与修订流程61 当需要对图纸进行修改或变更时，应同时修改标识代号中的版本号。

62 变更后的标识代号应及时通知相关人员，并在项目文档中进行记录。

63 对于重大变更，可能需要重新制定标识代号。

7、违规使用的处理方式71 若发现未按照本协议规定使用标识代号的情况，相关责任人员应及时纠正。

72 对于多次违规或因违规使用导致严重后果的，将按照公司的相关规定进行处罚。

8、附则81 本协议自发布之日起生效，适用于所有相关的化工工艺设计项目。

一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）? ???设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、??管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）??（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

一、设备位号按照《化工工艺设计施工图内容与深度统一规定》(HG20519、35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。

1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次就是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。

(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,具体规定如下:(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01～99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01～99。

(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量与排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》与《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容与深度统一规定》(HG20519、37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级与隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次就是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。

缩写英文标识PA process air工艺空气PL process liquid工艺液体PG process Gas工艺气体PLS process liquid solid固液两相工艺物料PGL process gas liquid气液两相工艺物料PS process solid工艺固体PW process water工艺水AR air空气IA instrument air仪表空气CA compressed air压缩空气HS high pressure steam高压蒸汽MS middle pressure steam中压蒸汽LS low pressure steam低压蒸汽SC steam condensate蒸汽冷凝水TS tracing steam伴热蒸汽BW boiler water锅炉给水FW fire water消防水CSW chemical wastewater化学污水HWR hot water return热水回水CWR cool water return冷水回水HWS hot water supply热水给水RW raw water原水CWS cool water supply冷水给水DNW Deionized water去离子水SW soft water软水DW Domestic water生活用水WW waste water废水FG fuel gas燃料气体FS fule soild固体燃料FL fule liquid液体燃料NG nature Gas天然气LPG liquid petroleum gas液化石油气LNG liquid nature gas液化天然气DO dirt oil污油RO raw oil原油FO fuel oil燃油SO seaing oil密封油GO gland oil填料油HO Heat conduction oil导热油LO Lubricating oil润滑油AG amine gas气氨AL amine liquid液氨ERG ethylene raw gas乙烯气体RWR refrigeration water return冷冻水回水RWS refrigeration watersupply冷冻水给水H hydrogen氢气VE vacuum emissions真空排放气N nitrogen氮气VT evacuation放空O oxygen氧气WG waste gas废气DR drain导淋WS waste spoil废渣FSL fused salt熔盐WO waste oil废油FV fire vacumm火炬排放FLG fule gas烟道气IG inert gas惰性气体CAT cat催化剂SL slurry泥浆AD additive添加剂。
