常见化工工艺图纸基础知识化工工艺图纸是指将化工工艺中所需要的信息，以制图的形式表现出来的一种图纸。
它能够直观地反映出化工流程、设备配置、管道布局、仪表设备、控制系统等方面的信息，对于化工工艺的设计、施工和维修都有着重要的作用。
下面将介绍常见的化工工艺图纸的基础知识。

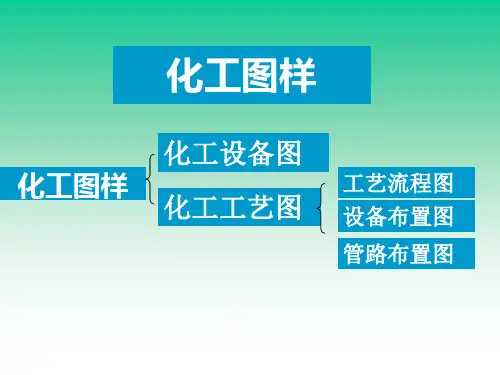

一、化工工艺流程图化工工艺流程图是指将化工生产中各个工艺单元通过一定的符号、线条及文字组成具有流程性质的图解。
它主要用于描述化工生产中的系统流程图，包括起止点、输送方式、物料流量、工艺参数等。
在化工工艺流程图中，常见的符号有：地平线、竖直线、箭头、阀门、泵、容器、加热器、冷却器等。
每个符号都有其特定含义，需要结合化工流程的实际情况进行理解和应用。
二、化工设备图化工设备图是指将化工生产设备的形状、大小、结构、位置及安装方式等信息，以图形形式呈现出来的图纸。
它主要用于确定每一件设备的外观形状和结构要求，以及设备的相互配合关系。
在化工设备图中，常见的符号有：圆形、方形、长方形、椭圆形、气缸等。
每个符号对应着不同的设备种类，如圆形表示容器类的设备，长方形表示管道类的设备等。
三、化工管路图化工管路图是指将化工生产中各个管道的连接方式、管道长度、管道布局以及管道间的配管件等信息，以图形形式表示出来的图纸。
它主要用于确定管路布置、管道尺寸和管道配管件等。
在化工管路图中，常见的符号有：水平线、竖直线、交叉线、箭头、法兰口、弯头、三通、四通等。
每个符号对应着不同的管道连接方式和配管件种类。
四、化工仪表图化工仪表图是指将化工生产中各类仪表设备的安装位置、仪表接线方式、仪表输出信号、仪表范围及仪表名称等，以图形形式表示出来的图纸。
它主要用于确定仪表设备的配合关系和日常维护。
在化工仪表图中，常见的符号有：三角形、圆形、方形、椭圆形、箭头等。
每个符号对应着不同的仪表设备种类，在实际应用中需要结合具体仪表规格进行理解和使用。
五、化工控制图化工控制图是指将化工生产中的各种控制设备和控制元件之间的关系、控制回路、控制参数及控制设备本身的参数等信息，以图形形式呈现出来的图纸。
1、常用的化工工程图样类型化工工艺图：1.全厂总工艺流程图或物料平衡图2.物料流程图3.工艺管道及仪表流程图4.设备布置图5.管道布置图化工设备图：1.定型关键设备总图2.非定型关键设备总图及零部件图2、图幅的大小、比例的选用A0、A1、A2、A3、A4、A5比例的选用：与实物相同1:1缩小的比例1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:10n1:1.5×10n1: 2×10n1: 2.5×10n1: 5×10n放大的比例2:1 2.5:1 4:1 5:1 10×n:13、视图的选择：大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。
一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。
主视图常采用整体全剖和局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。
另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。
需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
4、尺寸标注的种类及基准化工设备的尺寸标注一般包括以下几个方面:⑴设备特性尺寸反映设备主要性能及规格尺寸。
化工设备图一、化工设备图样的分类1、总图表示化工设备及附属装置的全貌、组成和特性的图样。
它表达设备各主要部分的结构特征、装配关系、主要特征尺寸和外形尺寸，并写明技术要求和技术特性。
若装配图能体现总图的内容，且不影响装配图的清晰时，可不用总图。
2、装配图表示化工设备的结构、尺寸、各零部件间的装配关系，并写明技术要求和技术特性等技术资料的图样。
3、部件图表示可拆式或不可拆式部件的结构形状、尺寸大小、技术要求和技术特性等技术资料的图样。
4、零件图表示化工设备零件的结构形状、尺寸大小及技术要求等资料的图样。
5、管口方位图表示设备管口方向位置，并注明管口与支座、地脚螺栓的相对位置的简图。
管口一般采用单线示意画法，管口符号、大小、数量均应与装配图上的管口表中的表达一致，且需写明设备名称、图号及其在工艺流程图中的位号。
6、表格图结构形状相同而尺寸不同的设备和零部件，采用列表方式表达各自的尺寸大小的图样。
7、标准图经国家有关主管部门批准的标准化或系列化设备、部件或零件的图样。
8、通用图经过生产考验或结构成熟的系列化设备、部件和零件的图样。
二、化工设备常用零部件简介总体分为两类：一类是通用零部件；另一类是各种典型化工设备的常用零部件。
（一）化工设备的标准化通用零部件作用和结构相同的零部件，如筒体、封头、支座、法兰、人手孔、视镜、液面计及补强圈等，这些零部件都已标准化、系列化，并在各种化工设备上通用。
1、筒体筒体由钢板卷焊成形，当直径小于500mm时，可直接使用无缝钢管。
筒体较长时，可由多个筒节焊接组成，也可用法兰联接组装。
筒体的主要尺寸是直径、高度（或长度）和壁厚，壁厚由强度决定；直径和高度（或长度）应考虑满足工艺要求，而且筒体直径应符合《压力容器公称直径》标准JB1153-73中所规定的尺寸系列，其中公称直径是指筒体内径，用Dg（或DN）表示；但当采用无缝钢管做筒体时，公称直径是指钢管的外径。
在明细表中往往采用如下标记方法：“筒体φ1000×10，H=2000”，表示筒体内径1000mm，壁厚10mm，高2000mm（若为卧式容器则用L代替H，表示筒长）。

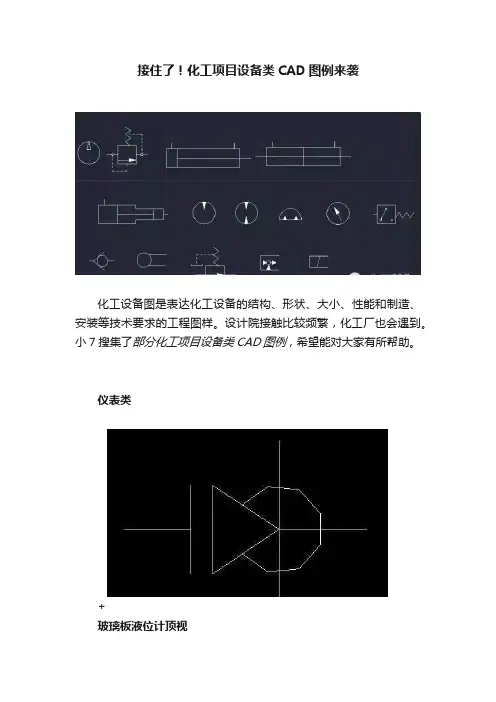

接住了！化工项目设备类CAD图例来袭
化工设备图是表达化工设备的结构、形状、大小、性能和制造、安装等技术要求的工程图样。
设计院接触比较频繁，化工厂也会遇到。
小7搜集了部分化工项目设备类CAD图例，希望能对大家有所帮助。
仪表类
+
玻璃板液位计顶视
+
玻璃板液位计正视
浮筒式液位计顶视
浮筒式液位计正侧视
+
通用流量计顶视
+
通用流量计正视
+
文丘利管流量计
+
限流孔板
转子流量计其他设备类
+
T形过滤器顶视
+
T形过滤器正视
+
常闭8字肓板
+
常通8字肓板
+
单级往复式压缩机
电动机
+
端点盲板
+
方形容器
+
浮头式换热器基本单元
+
换热器简图
+
肓板
+
机泵
+
角型视镜正视
+
金属软管
+
空冷器顶视图
+
孔板
+
立式过滤器
+
立式过滤器顶视
+
立式过滤器正视
+
立式容器
+
漏斗
+
膨胀节(波纹补偿器)
+ 人孔
+
人孔顶视
+
容器罐
+
视境
+
椭圆封头
+
卧式容器侧视
+
卧式容器顶视
+
无变径塔体
+
消声器
+
圆筒炉侧视
+
直通视镜顶视
+
直通视镜正视
+
阻火器。
