化工工艺图纸标识代号

管道仪表流程图图列一．
介质
水：RW:原水
DW：脱盐水
SW：热密封水
EW：冷密封水
BW：锅炉给水
CW：循环水
VW：烧嘴冷却水
PL：工艺液体
WG：灰水
CS：煤浆
PC：工艺冷凝液
SC：蒸汽冷凝液
PW：生活用水
FW：消防水
WB：黑水
蒸汽：S98：9.8MP（G）蒸汽S16
S08
S03：0.35MP（G）
甲醇：ME：纯甲醇
MW：甲醇水溶液
MWW：甲醇废水
MR：富含二氧化碳甲醇溶液MRS：富含硫甲醇溶液
GW：甲醇蒸汽
氮气：HN：高压氮气
MN：中压
LN：低压
空气：PA：工业空气
IA：仪表空气
A：空气
氧气：OX：
二．工艺介质：
A V：放空气
CG：二氧化碳气体FG：燃料气
NF：火炬气
PG：粗煤气
GR：变换气
GS：净化气
GP：循环气
GG：合成气
GA：酸性气
TG：尾气
FSH：高闪气
FSH：低闪气
三．设备代号：
A：混合器，搅拌器C：压缩机
B：风机
D：分离器
E：换热器
F：工业锅炉
H：磨机，破碎机
K：透平机
L：起重类，运输类机械J：喷射器
M：压滤机，离心机N：称重机
P：泵类
R：反应器类
S：过滤器，筛子
T：塔器
V：容器
Z：烧嘴
Y：其他设备
X：烟囱，火炬
LUS:过热蒸汽
DNW:脱盐水
MUS:过热蒸汽。

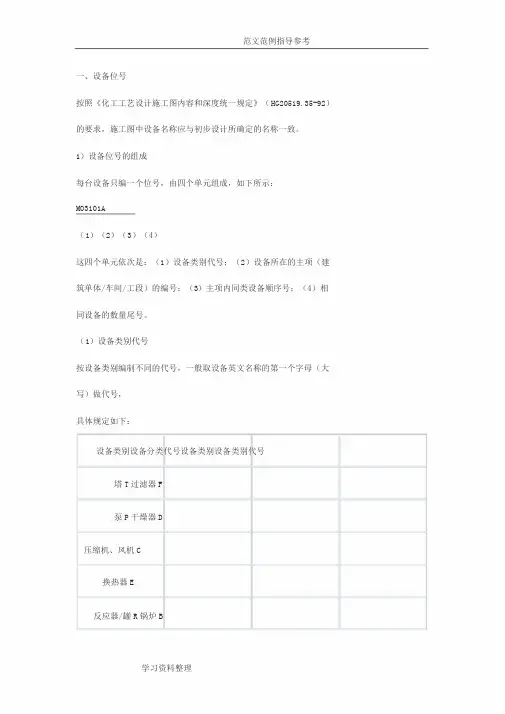

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T 过滤器F泵P 干燥器D压缩机、风机C换热器E反应器/罐R锅炉B容器（罐、槽）V 火炬、烟囱S起重运输设备L 其它机械M计量设备W其它设备X（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1 开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

一、设备位号按照?化工工艺设计施工图内容和深度统一规定?〔〕的要求，施工图中设备名称应与初步设计所确定的名称一致。

1〕设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A〔1〕〔2〕〔3〕〔4〕这四个单元依次是：〔1〕设备类别代号；〔2〕设备所在的主项〔建筑单体/车间/工段〕的编号；〔3〕主项内同类设备顺序号；〔4〕相同设备的数量尾号。

〔1〕设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母〔大写〕做代号，具体规定如下：〔2〕设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

〔3〕主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

〔4〕相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

〔5〕书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院?压力管道设计技术统一规定?和?化工管道设计标准?〔HGJ8-87〕的规定，按照?化工工艺设计施工图内容和深度统一规定?〔〕的要求，管道及仪表流程图中的管道应标注四个局部，即管道号〔管段号，由三个单元组成〕、管径、管道等级和隔热或隔声代号，总称为管道组合号〔管道代号〕，一般标注在管道的上方，如以下图所示：PG03001-100 L1B-C〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕管道组合号〔管道代号〕由六个单元组成，这六个单元依次是：〔1〕物料代号；〔2〕主项代号；〔3〕管道顺序号，以上三个单元组成管道号〔管段号〕；〔4〕管道尺寸；〔5〕管道等级；〔6〕隔热或隔声代号。

设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T过滤器F泵P干燥器D压缩机、风机C换热器E反应器/罐R锅炉B容器(罐、槽) V火炬、烟囱S起重运输设备L其它机械M计量设备W其它设备X(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01 99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01〜99。

(4)相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工制图-化工工艺图湖南化工职业技术学院精品课程化工制图化工工艺图包括工艺流程图、设备布置图和管道布置图。

本章主要介绍化工工艺图的内容、画法及阅读。

工艺流程图是用来表达化工生产过程与联系的图样。

工艺流程图有以下几种：方案流程图是在工艺设计之初提出的一种示意性的流程图。

它以工艺装置的主项为单元进行绘制，按工艺流程顺序，将设备和工艺流程线从左至右展开画在同一平面上，并附以必要的标注和说明，下图为脱硫系统方案流程图。

1、设备的画法（1）用细实线从左至右按流程顺序依次画出能反映设备形状、结构特征的轮廓示意图。

一般不按比例绘制，但要保持它们的相对大小及高低位置。

（2）设备上重要接管口的位置，应大致符合实际情况。

（3）各设备之间应保留适当的距离，以便布置流程线。

1湖南化工职业技术学院精品课程化工制图（4）两个或两个以上作用相同的设备，可只画一套，备用设备可只画一套。

2、流程线的画法（1）用粗实线画出各设备之间的主要物料流程线。

用中粗线画出其他辅助物料的流程线。

（2）流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。

（3）当流程线发生交错时，应将其中一线断开或绕弯通过。

同一物料的流程交错，按流程顺序“先不断后断”。

不同物料的流程交错，主物料线不断，辅物料线断，即“主不断辅断”。

（4）在两设备之间的流程线上，至少应有一个流向箭头。

3、标注（1）在流程线开始和终止的上方，用文字说明介质名称、来源和去向。

（2）将设备的名称和位号，在流程线的上方或下方靠近设备示意图的位置注成一排。

（3）在水平线（粗实线）的上方，注写设备位号，下方注写设备名称。

（4）设备位号由设备类别代号、主项编号（两位数字）、设备顺序号（两位数字）和相同设备尾号（大写拉丁字母）四个部分组成。

设备的标注形式及设备的类别代号如下。

2湖南化工职业技术学院精品课程化工制图物料流程图是在方案流程图的基础上，完成物料平衡和热量平衡计算时绘制的，采用图形与表格相结合的形式，来反映某些设计计算结果的图样。

化工工艺设计图纸标识代号Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、??管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）??（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
