非线性系统稳定性分析与优化策略随着科技的快速发展，非线性系统在各个领域中得到了广泛应用。
然而，与线性系统相比，非线性系统的稳定性分析和优化策略更复杂。
本文将探讨非线性系统的稳定性分析方法和优化策略，帮助读者更好地理解和处理非线性系统问题。
一、非线性系统的稳定性分析稳定性是非线性系统分析中的一个关键问题。
线性系统的稳定性可以通过特征值判断，但是非线性系统没有明确的特征值概念，因此需要采用其他方法进行稳定性分析。
1. 相位平面分析法相位平面分析法是一种常用的非线性系统稳定性分析方法。
它通过绘制系统的相轨图，观察相轨图的性质来判断系统的稳定性。
相位平面分析法可以帮助人们直观地理解非线性系统在不同参数条件下的运动规律。
2. 极限环分析法极限环分析法是非线性系统稳定性分析的另一种重要方法。
它基于极限环的概念，通过研究系统解的渐进运动情况来判断系统的稳定性。
极限环分析法适用于周期性运动的系统，可以帮助人们发现系统中存在的周期解。
3. 李雅普诺夫稳定性分析法李雅普诺夫稳定性分析法是一种更为严格和常用的非线性系统稳定性分析方法。
它通过研究系统解的性质和李雅普诺夫函数的变化情况来判断系统的稳定性。
李雅普诺夫稳定性分析法要求系统解必须满足一定的正定性和负定性条件，可以提供较为可靠的稳定性判断。
二、非线性系统的优化策略非线性系统的优化策略是指在系统设计中，通过调整或改变系统参数，以达到特定目标或满足特定要求的方法。
优化策略可以针对系统的性能、稳定性和鲁棒性等方面进行。
1. 参数优化参数优化是非线性系统优化中常用的策略之一。
通过调整系统中的参数，使系统达到最佳性能或最佳稳定性。
参数优化可以采用数值优化方法，如遗传算法、粒子群优化等，以搜索最优参数组合。
2. 控制策略优化控制策略优化是针对非线性系统控制方法的优化策略。
通过改进和调整控制算法，使系统具有更好的稳定性和鲁棒性。
控制策略优化可以基于强化学习、模糊控制等方法，以提高系统的性能。

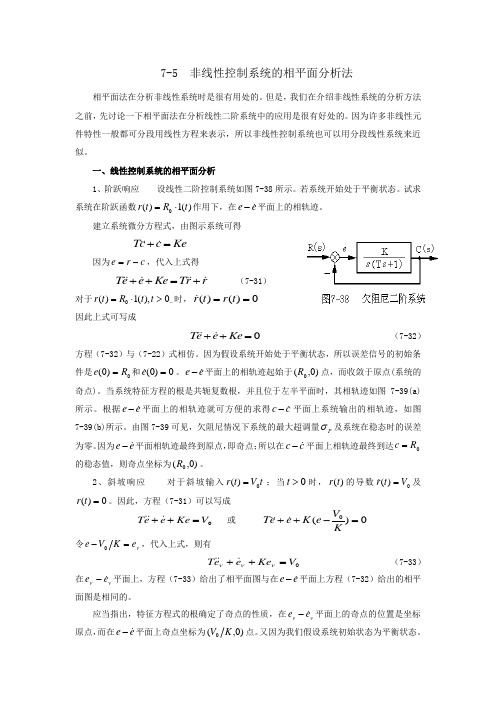

7-5 非线性控制系统的相平面分析法相平面法在分析非线性系统时是很有用处的。
但是，我们在介绍非线性系统的分析方法之前，先讨论一下相平面法在分析线性二阶系统中的应用是很有好处的。
因为许多非线性元件特性一般都可分段用线性方程来表示，所以非线性控制系统也可以用分段线性系统来近似。
一、线性控制系统的相平面分析1、阶跃响应 设线性二阶控制系统如图7-38所示。
若系统开始处于平衡状态。
试求系统在阶跃函数)(1)(0t R t r ⋅= 作用下，在e e -平面上的相轨迹。
建立系统微分方程式，由图示系统可得Ke c cT =+ 因为c r e -=，代入上式得r r T Ke e e T +=++ （7-31） 对于->⋅=0),(1)(0t t R t r 时，0)()(==t r t r因此上式可写成0=++Ke e e T （7-32）方程（7-32）与（7-22）式相仿。
因为假设系统开始处于平衡状态，所以误差信号的初始条件是0)0(R e =和0)0(=e。
e e -平面上的相轨迹起始于)0,(0R 点，而收敛于原点(系统的奇点)。
当系统特征方程的根是共轭复数根，并且位于左半平面时，其相轨迹如图7-39(a)所示。
根据ee -平面上的相轨迹就可方便的求得c c -平面上系统输出的相轨迹，如图7-39(b)所示。
由图7-39可见，欠阻尼情况下系统的最大超调量P σ及系统在稳态时的误差为零。
因为e e -平面相轨迹最终到原点，即奇点；所以在cc -平面上相轨迹最终到达0R c =的稳态值，则奇点坐标为)0,(0R 。
2、斜坡响应 对于斜坡输入t V t r 0)(=；当0>t 时，)(t r 的导数0)(V t r= 及0)(=t r 。
因此，方程（7-31）可以写成0V Ke e eT =++ 或 0)(0=-++KV e K e e T 令v e K V e =-0，代入上式，则有0V Ke ee T =++ννν （7-33） 在v v ee -平面上，方程（7-33）给出了相平面图与在e e -平面上方程（7-32）给出的相平面图是相同的。
实验九实验九 非线性系统的相平面法分析非线性系统的相平面法分析一．实验目的一．实验目的1．掌握相平面法分析非线性系统；．掌握相平面法分析非线性系统；2．用相平面法分析非线性二阶系统，并绘制相轨迹图；．用相平面法分析非线性二阶系统，并绘制相轨迹图；二．实验内容1．搭建继电型非线性二阶系统，观测并绘制其相轨迹图；．搭建继电型非线性二阶系统，观测并绘制其相轨迹图；2．搭建带速度反馈的继电型非线性二阶系统，观测并绘制其相轨迹图；．搭建带速度反馈的继电型非线性二阶系统，观测并绘制其相轨迹图； 3．搭建饱和型非线性二阶系统，观测并绘制其相轨迹图。
．搭建饱和型非线性二阶系统，观测并绘制其相轨迹图。
三．实验步骤三．实验步骤在实验中观测实验结果时，可选用普通示波器，也可选用本实验台上的虚拟示波器。
在实验中观测实验结果时，可选用普通示波器，也可选用本实验台上的虚拟示波器。
如果选用虚拟示波器，如果选用虚拟示波器，只要运行只要运行ACES 程序，程序，选择菜单列表中的相应实验项目，选择菜单列表中的相应实验项目，选择菜单列表中的相应实验项目，再选择再选择开始实验，就会打开虚拟示波器的界面，点击开始即可使用本实验台上的虚拟示波器CH1、CH2两通道观察被测波形。
具体用法参见用户手册中的示波器部分。
两通道观察被测波形。
具体用法参见用户手册中的示波器部分。
1．继电型非线性二阶系统．继电型非线性二阶系统实验中所用到的功能区域：实验中所用到的功能区域：阶跃信号、虚拟示波器、实验电路A1A1、、A2A2、、A3A3、、A5A5、、A6A6。
继电型非线性二阶系统模拟电路如图1-9-1所示所示图1-9-1继电型非线性二阶系统模拟电路继电型非线性二阶系统模拟电路（1） 设置阶跃信号源：设置阶跃信号源：A ．将阶跃信号区的选择开关拨至“．将阶跃信号区的选择开关拨至“00～5V 5V””； B ．将阶跃信号区的“．将阶跃信号区的“00～5V 5V”端子与实验电路”端子与实验电路A1的“的“IN11IN11IN11”端子相连接；”端子相连接；”端子相连接； C ．按压阶跃信号区的红色开关按钮就可以在“．按压阶跃信号区的红色开关按钮就可以在“00～5V 5V”端子产生阶跃信号。
非线性动力系统的建模与分析非线性动力系统是指其运动方程包含非线性项的动力系统。
与线性动力系统不同，非线性动力系统具有更加复杂的行为和特性。
因此，建模和分析非线性动力系统是理解和预测实际系统行为的重要一环。
本文将介绍非线性动力系统的建模方法以及各种分析工具和技术。
一、非线性动力系统建模方法：1. 分析系统的特性：了解系统的背景和工作原理，找出系统的主要组成部分和相互作用关系。
这样可以更好地理解系统行为和特性，为后续的建模提供基础。
2. 选择适当的数学模型：非线性动力系统可以用多种数学模型进行描述，如微分方程、差分方程、动力学方程等。
根据系统的特性和需求，选择适合的数学模型是非常重要的。
3. 确定系统的状态变量：状态变量是描述系统状态的变量，可以是位置、速度、温度等。
根据系统的特性和需要，确定适当的状态变量是非线性动力系统建模的关键一步。
4. 构建系统的运动方程：根据数学模型和状态变量，建立非线性动力系统的运动方程。
这些方程描述了系统的演化规律和相互关系，是进一步分析系统行为的基础。
5. 校验和验证模型：将模型与实际数据进行比较和验证，确保模型能够准确描述系统的行为和特性。
如果有必要，可以对模型进行调整和改进，以提高模型的准确性和可靠性。
二、非线性动力系统分析工具和技术：1. 稳态分析：稳态分析是研究系统在长时间尺度下的行为稳定性和平衡点的性质。
通过稳态分析，可以判断系统的稳定性和吸引子的性质，进一步预测系统的长期行为。
2. 线性化分析：将非线性动力系统线性化为一组近似的线性方程，以便在局部范围内对系统进行分析。
线性化分析可以简化非线性系统的复杂性，从而更好地理解系统的行为和特性。
3. 相平面分析：相平面分析是用相图表示系统状态的演化和相互关系。
通过分析相图的特征，可以得到系统的稳定性和周期解等信息，为进一步研究系统的行为提供参考。
4. 分岔分析：分岔分析是研究系统参数变化时系统行为的变化和性质的分析方法。
如何在工程力学中处理非线性问题？在工程力学的广袤领域中，非线性问题是一个复杂而关键的挑战。
它们不像线性问题那样遵循简单的比例关系，而是呈现出复杂、多变的特性，给分析和解决带来了巨大的困难。
但理解并有效处理这些非线性问题对于确保工程结构的安全性、可靠性和性能优化至关重要。
首先，让我们弄清楚什么是非线性问题。
在工程力学中，当系统的响应与输入不成正比关系时，就出现了非线性。
比如说，材料的应力应变关系不再是简单的直线，而是呈现出复杂的曲线；或者结构的变形与所受的载荷不再是线性增长的。
这种非线性可能源于材料的特性、几何形状的大变形、边界条件的复杂性等多个方面。
那么，如何来处理这些非线性问题呢？一种常见的方法是数值分析。
有限元法就是其中应用广泛的一种。
通过将结构离散化为许多小单元，建立每个单元的力学方程，然后组合起来求解整个结构的响应。
在处理非线性问题时，需要考虑材料非线性（如塑性、超弹性等）、几何非线性（大位移、大转动等）以及接触非线性（两个物体之间的接触和摩擦）等。
在材料非线性方面，我们需要准确描述材料的本构关系。
例如，对于塑性材料，需要确定屈服准则、强化规律等。
这通常需要通过实验来获取材料的性能参数，并将其引入数值模型中。
而且，不同的材料可能有不同的非线性行为，比如金属的塑性变形和橡胶的超弹性，这就要求我们选择合适的本构模型来准确模拟材料的响应。
几何非线性则在结构发生大变形时显得尤为重要。
当结构的变形量足够大，以至于不能忽略其对刚度和平衡方程的影响时，就必须考虑几何非线性。
例如，一根细长的梁在大挠度情况下，其弯曲刚度会发生变化，不再是简单的常量。
处理几何非线性问题需要更新结构的几何形状和刚度矩阵，以反映变形的影响。
接触非线性也是工程中常见的问题，比如机械零件之间的接触、地基与基础的接触等。
在接触问题中，需要确定接触区域、接触力的分布以及可能的摩擦行为。
这需要复杂的接触算法来处理接触状态的变化，包括接触的建立、分离和滑动。
非线性系统的相平面分析实验指导书 合肥工业大学电气与自动化实验中心非线性系统的相平面分析实际应用中，完全线性的系统是不存在的，因为组成控制系统的元件，其静态特性都存在着不同程度的非线性，但只要系统不包含有特殊本质的非线性元件，并且传输的信号也不太大，那么根据线性系统分析法所得到的结果也同样适用于该类系统。
非线性系统与线性系统的本质区别。
线性系统输入与输出的关系可用线性微分方程来描述，能用叠加原理进行分析；而非线性系统的输入与输出的关系要用非线性微分方程描述，不能用叠加原理来分析。
线性系统的稳定性仅取决于系统本身的结构和参数，与初始条件和输入信号无关；而非线性系统的稳定性，除了与系统本身的结构和参数有关系外，还依赖于初始条件和输入信号的性质。
从频域的观点出发，给线性系统输入一个正弦或余弦信号，则输出响应也是同一频率的正弦或余弦信号，不同的仅在于输出响应的振幅和相位依系统特性和输入信号的频率而定。
输入信号振幅的变化，仅使输出响应的振幅呈比例变化，而不影响其波形，即线性系统不会输出输入信号未包含的频率分量。
但是，非线性系统输出信号的波形不仅与系统的特性有关，而且强烈地依赖输入信号的大小，即输出信号常含有输入信号所没有的频率分量。
调换线性系统各串联环节的位置不影响分析的结果；但在非线性系统中，非线性环节和线性环节的位置不能互相调换，否则会导致错误的结论。
本章实验先从典型环节的特性研究着手，然后用相平面分析法再对非线性系统的性能进行分析、研究并结合实验，描述了如何改善非线性系统的性能指标。
1.1 典型非线性环节本次实验以运算放大器为基本单元，在输入端和反馈网络中设置相应元件 (稳压管、二级管、电阻和电容) 组成各种典型非线性的模拟电路，来模拟实际系统中常见的继电、饱和、死区、间隙等典型的非线性特性，并对典型非线性特性进行详细的理论分析和实验研究，从而为非线性系统的研究打下良好的基础。
1.1.1 实验目的1．熟悉各典型非线性环节的理论分析。
