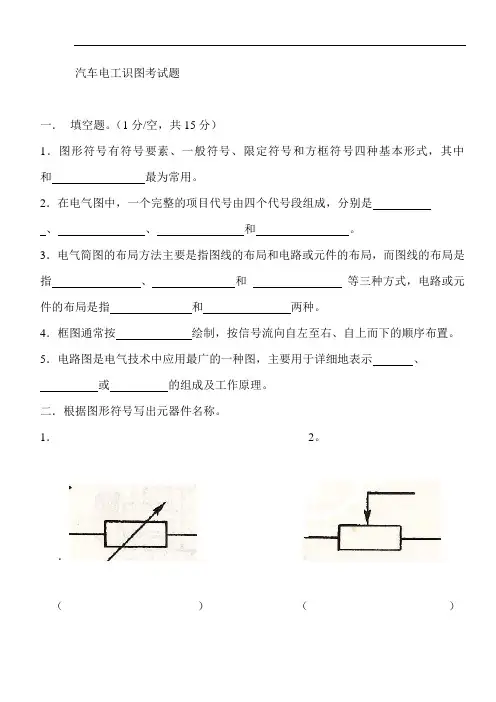

汽车电工识图考试题
一．填空题。
（1分/空，共15分）
1．图形符号有符号要素、一般符号、限定符号和方框符号四种基本形式，其中和最为常用。
2．在电气图中，一个完整的项目代号由四个代号段组成，分别是
、、和。
3．电气简图的布局方法主要是指图线的布局和电路或元件的布局，而图线的布局是指、和等三种方式，电路或元件的布局是指和两种。
4．框图通常按绘制，按信号流向自左至右、自上而下的顺序布置。
5．电路图是电气技术中应用最广的一种图，主要用于详细地表示、或的组成及工作原理。
二．根据图形符号写出元器件名称。
1．2。
．
（）（）
3．4。
（）（）5．6。
（）（）
7 。
8。
( ) ( )
9. 10.
( ) ( ) 11. 12.
( ) ( ) 13. 14.
( ) ( )
三．画出正确的图形符号
1．2。
3．4。
5．6。
四．根据所给的图形填空。
汽车电工识图习题册第三章汽车电路识图基础3-1概述一.填空题1.汽车电路主要由（）、（）、（）和用电设备及导线组成。
2.汽车电路一般有（）和（）两个电源。
主要用于保证（）和（）在不同情况下的正常工作。
3.电源的负极于车体连接，则称为（）。
4.实现网络控制主要是引入了（。
它连接着特定部位的传感器，每个传感器提供一路信号。
二.选择题1.目前，汽车电器系统标称电压有（）两种。
A. 12V 24VB. 6V 12VC. 24V 48VD. 220V 380V2.为了确保各用电器能独立工作，互补干扰，汽车上的电源均采用（）方式连接。
A. 并联B.串联C.D.3.下列不属于电子控制器件的是（）。
A.手动开关B.压力开关C. 电控单元D. ECU4.采用（）方式时，电源的一个电极连接到车体上，称为“搭铁”。
A.单线制B.双线制C.多线制D.三、简答题1.什么是单线制？2.汽车全车电路一般由哪几个相对独立的分系统组成？3.什么是汽车电路图？4.识读3-1所示的简单汽车电源、起动、充电、点火、仪表和喇叭系统电路图，并回答下列问题。
（1）、在图3-1中，蓄电池和交流发电机是怎么连接的？（2）、在图3-1中，展示了简单汽车电路的哪几个相对独立的分系统电源电路。
起动电路。
点火电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
（3）、在图3-1中，水温传感器、油压传感器、燃油传感器和喇叭电路是采用什么连接方式确保其各自独立工作的（4）、根据表中项目分类要求，写出图3-1中相应电器的名称。
，3-2汽车电路图用图形符号一.填空题（请将正确答案填在横线空白处） 1.在实际应用中，图形符号一般为（）布置。
2.在汽车电路图中，图形符号均按（）、（）的正常状态表示。
3.电气简图用图形符号主要有（）、（）和（）三种基本形式。
4.（一）是指用以表示一类产品和此类产品特征的简单符号。
5.当某些特定装置或概念的图形符号在标准中未列出时，允许通过（）、（）和组合符号进行组合或派生出新的图形符号。
汽车整车电路识图补考复习题一、捷达车架上常用汽车电线的颜色填表字母颜色字母颜色WS 白色GR 灰色SW 黑色LI 紫色BR 棕色GE 黄色GN 绿色BL 蓝色1，汽车电路图是检修汽车电气系统时（必须参考的基本资料），能否正确识读汽车电路图，正确分析并找出其特点和规律，使其成为（汽车电路故障诊断与排除）的依据，已成为从事汽车维修人员迫切需要解决的问题，识读和分析汽车电路图的快慢能够反映出一个维修人员对汽车专业基础知识和专业知识的掌握程度，从而对汽车故障诊断与排除以及全面进行检修都具有非常重要的意义。
2，汽车电路的基本组成：过载保护器件，控制器件，用电器，导线3，汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不考虑实际位置的简图二、下面是汽车常用指示灯的图标，请详细说明1 ，汽车的电路：用导线和车体把电源、过载保护器件、控制器件及用电设备等装置连接起来，形成能使电流流通的路径称为汽车电路。
图标含义图标含义5．1．1 灯光总开关及信号装置标志，见图1所示。
信号装置显示颜色应为绿色。
5．1．10 危险报警灯操纵件及信号装置标志，见图10所示。
信号装置显示颜色应为红色，标志的图形轮廓线之间可涂实。
信号装置也可采用左右转向指于信号装置同时闪烁来代替。
5．1．2 前照灯远光操纵件及信号装置标志，见图2所示。
信号装置显示颜色应为蓝色。
标志的图形轮廓线内可涂实，线条数可以是四条。
5．1．11 前风窗玻璃刮水器操纵件标志，见图11所示。
5．1．3 前照灯近光操纵件及信号装置标志，见图3所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，线条数可以是四条。
当前照灯近光由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
5．1．12 前风窗玻璃洗涤器操纵件标志，见图12所示。
5．1．4 位置（侧）灯操纵件及信号装置标志，见图4所示。
信号装置显示颜色应为绿色。
标志的图形轮廓线内可涂实，当位置（侧）灯由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。
思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。
2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。
3. 汽车用继电器可分为____________和____________ 两种。
4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。
5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。
6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。
二、选择题1. 下列开关不属于按操纵方式分类的是（）。
A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。
A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。
A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。
2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。
2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。
3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。
《汽车电路识图》试卷一一、填空题(每空2分,共30分)1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色与编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、与_________。
3、常见的继电器有:_________、_________、与_________。
常闭继电器也称为_________继电器,常开继电器也称_________继电器。
4、相对于间接控制电路,直接控制电路中不使用继电器、与用电器串联。
二、名词解释(每题5分,共10分)1、单线制:2、回路原则:三、判断题(每题2分,共20分)1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
( )3、二极管具有单向导电性( )4、汽车上有两个电源,一个就是蓄电池,一个就是交流发电机( )5、使用二极管的时候,两个电极可以随便接。
( )6、电路图上开关的工作状态就是无电状态。
( )7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )8、熔断器就是一次性的产品,损坏后不能修理,只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题(每题2分,共20分)1、下面不属于自动变速器档位指示灯的就是( )。
A、 P档B、 R档C、M档2、汽车铅蓄电池的搭铁线就是( )。
A、低压导线B、低压电缆线C、高压阻尼线3、连接分电器与火花塞的电线应采用( )。
A.低压导线 B、低压电缆线 C.高压阻尼线4、当通过熔断器的电流达到额定电流的1、35倍时,熔丝会在( S内熔断。
A .60 B、 80 C.1005、混合继电器具有( )A.常开触点B.常闭触点C.常开触点与常闭触点班级:姓名:6、为了保证一定的机械强度,一般低压导线截面积不小于( )mm2A.0、4B.0.5C.0、67、前转向灯的颜色为( )A.绿色B.橙色C.红色8、刹车灯的颜色为( )A.绿色B.橙色C.红色9、内搭铁式发电机调节器在( )搭铁。
开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。
《汽车电路识图》试卷一一、填空题（每空2分，共30分）1、汽车电路的特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。
3、常见的继电器有：_________、_________、和_________。
常闭继电器也称为_________继电器，常开继电器也称_________继电器。
4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联。
二、名词解释（每题5分，共10分）1、单线制：2、回路原则：三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
( )3、二极管具有单向导电性( )4、汽车上有两个电源，一个是蓄电池，一个是交流发电机( )5、使用二极管的时候，两个电极可以随便接。
( )6、电路图上开关的工作状态是无电状态。
( )7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器( )8、熔断器是一次性的产品，损坏后不能修理，只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题（每题2分，共20分）1、下面不属于自动变速器档位指示灯的是（）。
A. P档B. R档C.M档2、汽车铅蓄电池的搭铁线是（）。
A. 低压导线B. 低压电缆线C.高压阻尼线3、连接分电器和火花塞的电线应采用（）。
A．低压导线 B. 低压电缆线 C．高压阻尼线班级：姓名：4、当通过熔断器的电流达到额定电流的 1.35倍时，熔丝会在（ S 内熔断。
A ．60 B. 80 C．1005、混合继电器具有( )A．常开触点 B．常闭触点 C．常开触点和常闭触点6、为了保证一定的机械强度，一般低压导线截面积不小于（）mm2 A．0.4 B．0.5 C．0.67、前转向灯的颜色为（）A．绿色 B．橙色 C．红色8、刹车灯的颜色为（）A．绿色 B．橙色 C．红色9、内搭铁式发电机调节器在（）搭铁。
开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。
《汽车电路识图》试卷一一、填空题（每空2分，共30分）1、汽车电路特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特性。
2、汽车电路广泛使用电路保护装置有_________、_________、和_________。
3、常用继电器有：_________、_________、和_________。
常闭继电器也称为_________继电器，常开继电器也称_________继电器。
4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联。
二、名词解释（每题5分，共10分）1、单线制：2、回路原则：三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。
( )2、所有汽车都采用负极搭铁。
( )3、二极管具备单向导电性( )4、汽车上有两个电源，一种是蓄电池，一种是交流发电机( )5、使用二极管时候，两个电极可以随便接。
( )6、电路图上开关工作状态是无电状态。
( )7、熔断器经常烧断后，必要找出故障后再跟换相似规格熔断器( )8、熔断器是一次性产品，损坏后不能修理，只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、普通二极管在电路中实际承受电压不能超过它耐压值。
( )四、选取题（每题2分，共20分）1、下面不属于自动变速器档位批示灯是（）。
A. P档B. R档C.M档2、汽车铅蓄电池搭铁线是（）。
A. 低压导线B. 低压电缆线C.高压阻尼线3、连接分电器和火花塞电线应采用（）。
A．低压导线 B. 低压电缆线 C．高压阻尼线4、当通过熔断器电流达到额定电流1.35倍时，熔丝会在（ S内熔断。
A ．60 B. 80 C．100班级：姓名：5、混合继电器具备( )A．常开触点 B．常闭触点 C．常开触点和常闭触点6、为了保证一定机械强度，普通低压导线截面积不不大于（）mm2 A．0.4 B．0.5 C．0.67、前转向灯颜色为（）A．绿色 B．橙色 C．红色8、刹车灯颜色为（）A．绿色 B．橙色 C．红色9、内搭铁式发电机调节器在（）搭铁。
A．发电机内部 B．发电机外部 C．在车身上10、符号“1.5BW”表达该条线路导线截面积为1.5mm2，导线主色是( )。
A．红色B．白色C．黑色D．黄色五、识图题（20分）看右图分析下面电路：右后视镜右转回路。
《汽车电路识图》试卷二一、选取题（2分×15空，共30分）1．汽车电路重要由电源、（）、控制器件、用电设备及导线构成。
A 电路保护装置 B插接器 C 起动机2．汽车上电源有（）。
A 蓄电池B 发电机C 蓄电池和发电机3．电路保护装置重要有（）等。
A 开关B 熔断器C 继电器4．汽油机普遍采用（）电源。
A 12VB 24VC 36V5．直接控制电路为：蓄电池正极（）控制器件用电器（）。
A 蓄电池负极B 电路保护装置C 开关6．熔断器熔断后用导线代替将产生如何后果？（）。
A 线路短路B 导线和用电器烧掉C 没关系7．汽车锁住转向盘转轴时点火开关处在（），接通仪表批示灯是（），启动发动机是（）。
A ON挡B LOCK挡C ST挡8．（）用于线束与线束或导线与导线间互相连接。
A 继电器B 保险丝C 插接器9．插接器符号表达办法中，_______表达插头，_______表达插座。
( ) A 黑色白色 B 白色黑色 C 黑色绿色10．汽车电器中导线截面不得不大于（）。
A 0.3mm²B 0.5mm²C 0.8mm²11．电路图中建立起电位高、低概念，电流方向基本是由上而下电路图是（）。
A 布线图B 电路原理图C 线束图12. 汽车ECU工作模式为（）。
A 开环B 闭环C 开环与闭环均有二、填空题（2分×20，共40分）1．汽车电路是汽车_______________简称，是用选定导线将全车所有电气设备互相连接成______________电路，构成一种完整供，用电系统。
2．汽车电气系统额定电压重要有______________和______________。
3．汽车所有负极则直接或间接通过导线与车架或车身金属某些相通，俗称_____________。
4．在汽车电子控制系统中，______________通过接受传感器和控制开关输入各种信号。
班级：姓名：8.电流表并联在发电机正极与蓄电池正极之间，用以反映蓄电池充放电限度。
（）9.当发动机启动后，仪表充电批示灯不亮，表达发电机不充电。
（）10.汽车仪表报警系统用于汽车运营之中批示重要部位技术状态参数或极限值。
（）四、简答题（5分×2题，共10分）1．简述汽车电路特点。
2.简述熔断器在使用中应注意事项。
《汽车电路识图》试卷三一、填空（每空2分，共30分）1、汽车电路重要由、、、及。
2、汽车电路广泛使用电路保护装置有、和。
3、汽车上常用三类继电器有继电器、继电器和继电器。
4、汽车电路图重要有图、图、图、图等。
二、选取题（2分×10空，共20分）1、汽车铅蓄电池搭铁线是（）。
A. 低压导线B. 低压电缆线C.高压阻尼线2、当通过熔断器电流达到额定电流1.35倍时，熔丝会在（ S内熔断。
A ．60 B. 80 C．100 3．汽车上电源有（）。
A 蓄电池B 发电机C 蓄电池和发电机4、国产汽车电路普通采用（）线搭铁。
A、黄色B、绿色C、黑色D、红色5．电路保护装置重要有（）等。
A 开关B 熔断器C 继电器6、汽车电气系统额定电压重要有（）。
A、36V和24VB、12V和24VC、10V和48VD、220V和110V7、下列（）为汽车电路接线特点。
A、高压B、交流C、串联连接D、负极搭铁8、连接分电器和火花塞电线应采用（）。
A．低压导线 B. 低压电缆线 C．高压阻尼线9．汽油机普遍采用（）电源。
A 12VB 24VC 36V10、汽车电器中导线截面积不得不大于（）。
A、0.52mmB、12mmC、22mmD、52mm三、判断题（2分×10题，共20分）1、汽车上有两个电源，一种是蓄电池，一种是交流发电机( )2、使用二极管时候，两个电极可以随便接。
( )3、电路图上开关工作状态是无电状态。
( )班级：姓名：4、熔断器经常烧断后，必要找出故障后再跟换相似规格熔断器( )5.动断继电器平时触点是闭合，继电器动作后触点断开。
（）6.所谓标称截面积是通过换算而统一规定线芯截面积，不是实际线芯几何面积，也不是各股线芯几何面积之和。
（）7.电路中没有电流流过用电设备时，用电设备也能正常工作。
（）8.电流表并联在发电机正极与蓄电池正极之间，用以反映蓄电池充放电限度。
（）9、汽车电路重要由电源、电路保护装置、控制器件、用电设备及导线构成。
（）10、汽车中电路为低压、直流电路。
（）四、名词解释（每题5分，共10分）1、电路原理图2、电子控制单元（ECU）五、识图题(20分) 看右图分析下面电路：预热系统两条回路。
《汽车电路识图》试卷四一．选取题（每小题2分，共20分）1．符号“1.5BW”表达该条线路导线截面积为1.5mm2，导线主色是( )。
A．红色 B．白色 C．黑色 D．黄色2．为了保护车辆线路和各种电气设备，需要使用各种保护装置，下列不属于车辆上使用保护装置是( )。
A．熔断器 B．易熔线 C．保险丝 D．断路器3．在《汽车电器接线柱标志》国标中，31接线柱表达含义是( )。
A．与蓄电池正极相连，始终有电接线柱B．与蓄电池负极搭铁相连接线柱C．可以通过一种特定开关打铁接线柱D．在点火开关正常接通时才与蓄电池正极相似接线柱4. 电路图中建立起电位高、低概念，电流方向基本是由上而下电路图是（）。
A 布线图B 电路原理图C 线束图5.导线截面面积重要取决于( )。
A．用电设备工作电流 B．用电设备内阻C．用电设备电压 D．用电设备功率6. 刹车灯颜色为（）A．绿色 B．橙色 C．红色7.关于安全气囊，如下说法错误是( )。
A．安全气囊有三种展开模式：不展开、一级展开、二级展开B．乘客离安全气囊展开区很近，乘员安全气囊也会发生效力C．安全气囊重要由碰撞传感器、批示灯、计算机及气囊组件构成D．安全气囊属于一次性使用装备，造价较高8.驾驶员在拔下钥匙或锁上车门( )分钟后才干激活防盗系统。
A．12 B．15 C．18 D．209．汽车全自动空调系统电路中，鼓风机转速控制目是( )。
A．调节车内温度 B．调节升温或降温速度C．调节送风方向 D．调节风门位置10．汽车电动座椅在信息存储时，点火开关应接通于( )。
A．ON B．ACC C．START D．HEAT班级：姓名：4、相对于间接控制电路，直接控制电路中不使用、和用电器串联。
5、CAN数据传播系统中每个控制单元内部有和。
6、电路常用故障有、、以及接线松脱、潮湿及腐蚀等导致接触不良或绝缘不良等。
三．判断题（2分×10题，共20分）1、电路图上开关工作状态是无电状态。
( )2、熔断器经常烧断后，必要找出故障后再跟换相似规格熔断器( )3、熔断器是一次性产品，损坏后不能修理，只能更换。
( )4、ECM中文名称为汽车电控单元。
( )5、普通二极管在电路中实际承受电压不能超过它耐压值。
( )6.接线图图上电线纵横交错，印制版面小而不易辨别，识图，画图费时费力，不易抓住电路重点、难点。
（）7.电路中没有电流流过用电设备时，用电设备也能正常工作。
（）8、汽车上继电器常用有三类：动合继电器、动断继电器和混合型继电器。
（）9、国内原则规定汽车线路统一采用负极搭铁。
（）10、汽车上线芯截面积是实际线芯几何面积。
（）四、简答题（每小题5分，共10分）1、简述汽车电路特点。
2、什么是电路原理图？五．识图题（20分）看右图分析下面电路：压缩机电磁离合器控制继电器回路。
《汽车电路识图》试卷五一、选取题。
（每小题2分，共20分。
） 1、汽车电气系统额定电压重要有（ ）。
A 、36V 和24VB 、12V 和24VC 、10V 和48VD 、220V 和110V 2、下列（ ）为汽车电路接线特点。
A 、高压B 、交流C 、串联连接D 、负极搭铁 3、汽车电器中导线截面积不得不大于（ ）。
A 、0.52mm B 、12mm C 、22mm D 、52mm 4、国产汽车电路普通采用（ ）线搭铁。
A 、黄色 B 、绿色 C 、黑色 D 、红色5、在某些复杂控制电路中，一种开关往往汇集许多导线，下列分析电路时应注意问题中论述不对的一项是（ ）。
A 、这个开关控制那些用电器，每个被控电器作用是什么。
B 、开关共有几种档位，在每一档中，哪些接线柱有电，哪些无电。
C 、开关许多接线柱中，哪些是直通电源，哪些是接用电器，都要弄清。
