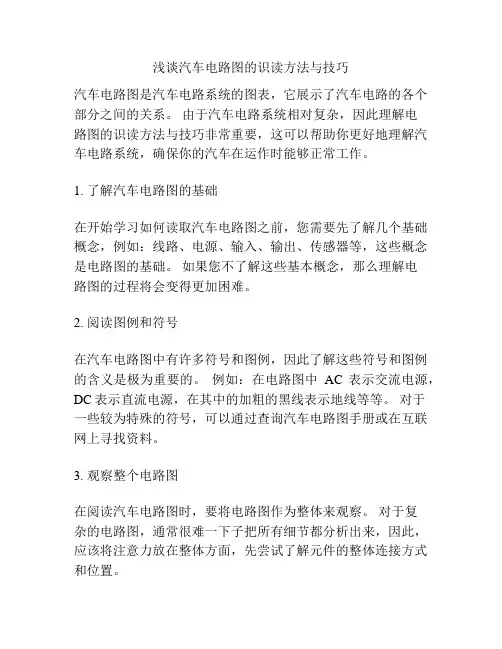

浅谈汽车电路图的识读方法与技巧汽车电路图是汽车电路系统的图表，它展示了汽车电路的各个部分之间的关系。

由于汽车电路系统相对复杂，因此理解电路图的识读方法与技巧非常重要，这可以帮助你更好地理解汽车电路系统，确保你的汽车在运作时能够正常工作。

1. 了解汽车电路图的基础在开始学习如何读取汽车电路图之前，您需要先了解几个基础概念，例如：线路、电源、输入、输出、传感器等，这些概念是电路图的基础。

如果您不了解这些基本概念，那么理解电路图的过程将会变得更加困难。

2. 阅读图例和符号在汽车电路图中有许多符号和图例，因此了解这些符号和图例的含义是极为重要的。

例如：在电路图中AC表示交流电源，DC表示直流电源，在其中的加粗的黑线表示地线等等。

对于一些较为特殊的符号，可以通过查询汽车电路图手册或在互联网上寻找资料。

3. 观察整个电路图在阅读汽车电路图时，要将电路图作为整体来观察。

对于复杂的电路图，通常很难一下子把所有细节都分析出来，因此，应该将注意力放在整体方面，先尝试了解元件的整体连接方式和位置。

4. 根据电路的工作原理分析电路图了解电路图的工作原理是理解汽车电路系统的一个基本方法。

当您能够理解电路图中电路元件的工作原理时，您将更容易识别出电路图中的关键元件和整体运作方式。

在理解电路图的基础上，您可以更容易地分析导致故障的电路部分，并进行修复。

5. 了解常见的电路故障汽车通常会出现一些常见的电路故障，例如：开路、短路、接触不良等，因此在阅读电路图时，您需要知道这些故障的源头并进行排除。

通常情况下，定位问题的最好方法就是第三条，了解电路的工作原理，一旦您知道电路的关键部分并定位到故障元素，则可以找到解决方案。

在学习识读和分析汽车电路图时，需要耐心和细心。

通过系统学习和实践，您将更好地理解汽车电路系统，并能够检测和排除电路故障。

6. 利用多种途径深入学习除了阅读汽车电路图手册和参考资料外，还可以利用各种途径深入了解汽车电路系统。

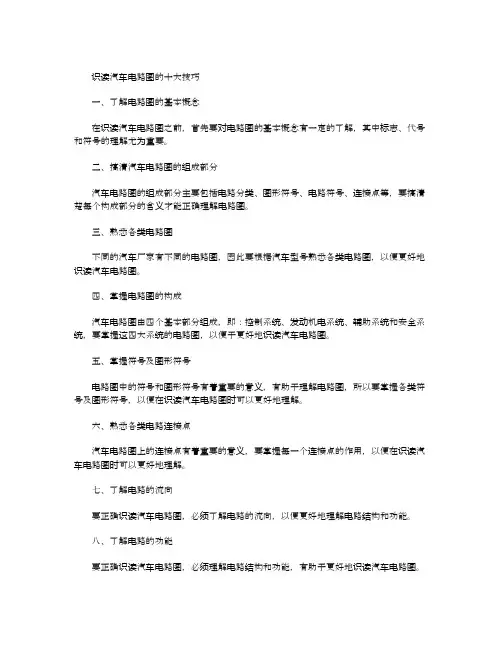

识读汽车电路图的十大技巧
一、了解电路图的基本概念
在识读汽车电路图之前，首先要对电路图的基本概念有一定的了解，其中标志、代号和符号的理解尤为重要。

二、搞清汽车电路图的组成部分
汽车电路图的组成部分主要包括电路分类、图形符号、电路符号、连接点等，要搞清楚每个构成部分的含义才能正确理解电路图。

三、熟悉各类电路图
不同的汽车厂家有不同的电路图，因此要根据汽车型号熟悉各类电路图，以便更好地识读汽车电路图。

四、掌握电路图的构成
汽车电路图由四个基本部分组成，即：控制系统、发动机电系统、辅助系统和安全系统，要掌握这四大系统的电路图，以便于更好地识读汽车电路图。

五、掌握符号及图形符号
电路图中的符号和图形符号有着重要的意义，有助于理解电路图，所以要掌握各类符号及图形符号，以便在识读汽车电路图时可以更好地理解。

六、熟悉各类电路连接点
汽车电路图上的连接点有着重要的意义，要掌握每一个连接点的作用，以便在识读汽车电路图时可以更好地理解。

七、了解电路的流向
要正确识读汽车电路图，必须了解电路的流向，以便更好地理解电路结构和功能。

八、了解电路的功能
要正确识读汽车电路图，必须理解电路结构和功能，有助于更好地识读汽车电路图。

九、掌握电路图中的特殊符号
电路图中还有一些特殊符号，如：延时符号、电抗符号、变压器符号等，要掌握相关符号的含义，以便在识读汽车电路图时更好地理解电路结构和功能。

十、熟悉电路图的检修技巧
熟悉电路图的检修技巧，有助于更快更准确地识读汽车电路图，从而提高工作效率和检修质量。

熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。

要修好汽车电气设备，必须读懂和掌握汽车电路图。

尤其是初学者，更要学会如何读汽车电路图。

各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。

这样就可以了解该汽车电路的特点及配置的基本电气设备。

2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。

因此，必须牢记电气图形符号的含义，才能看懂电路原理图。

对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。

1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。

4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。

电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。

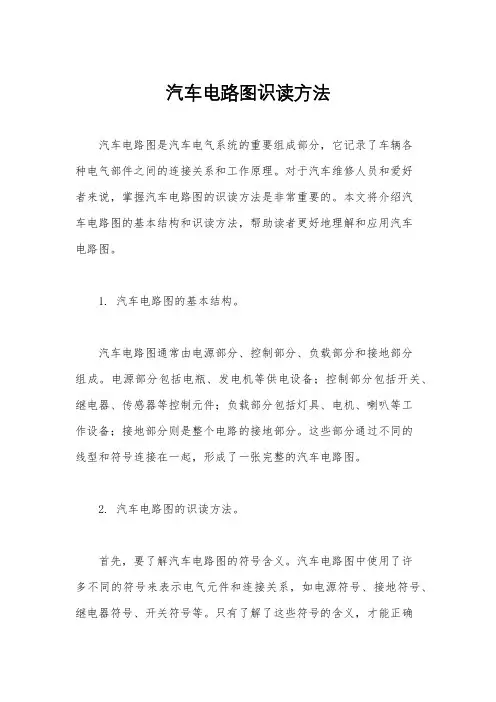

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了车辆各种电气部件之间的连接关系和工作原理。

对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是非常重要的。

本文将介绍汽车电路图的基本结构和识读方法，帮助读者更好地理解和应用汽车电路图。

1. 汽车电路图的基本结构。

汽车电路图通常由电源部分、控制部分、负载部分和接地部分组成。

电源部分包括电瓶、发电机等供电设备；控制部分包括开关、继电器、传感器等控制元件；负载部分包括灯具、电机、喇叭等工作设备；接地部分则是整个电路的接地部分。

这些部分通过不同的线型和符号连接在一起，形成了一张完整的汽车电路图。

2. 汽车电路图的识读方法。

首先，要了解汽车电路图的符号含义。

汽车电路图中使用了许多不同的符号来表示电气元件和连接关系，如电源符号、接地符号、继电器符号、开关符号等。

只有了解了这些符号的含义，才能正确地识读汽车电路图。

其次，要理清电路的连接关系。

在汽车电路图中，不同的元件通过线型连接在一起，形成了不同的电路。

要根据线型的连接关系，理清各个元件之间的联系，从而理解整个电路的工作原理。

再次，要注意电路的供电和负载部分。

汽车电路图中，电源部分和负载部分是整个电路的重要组成部分，要特别关注这两部分的连接关系和工作原理，从而更好地理解汽车电路图。

最后，要结合实际情况进行识读。

汽车电路图是理论上的电路连接关系，实际情况可能会受到各种因素的影响，如老化、损坏、改装等。

在识读汽车电路图时，要结合实际情况进行分析，找出问题所在并进行相应的维修和调整。

总之，汽车电路图的识读方法需要对电路图的基本结构和符号含义有清晰的认识，要理清电路的连接关系，关注电路的供电和负载部分，并结合实际情况进行识读分析。

只有掌握了这些方法，才能更好地理解和应用汽车电路图，为汽车的维修和改装提供有力的支持。

希望本文对读者有所帮助，谢谢阅读！。

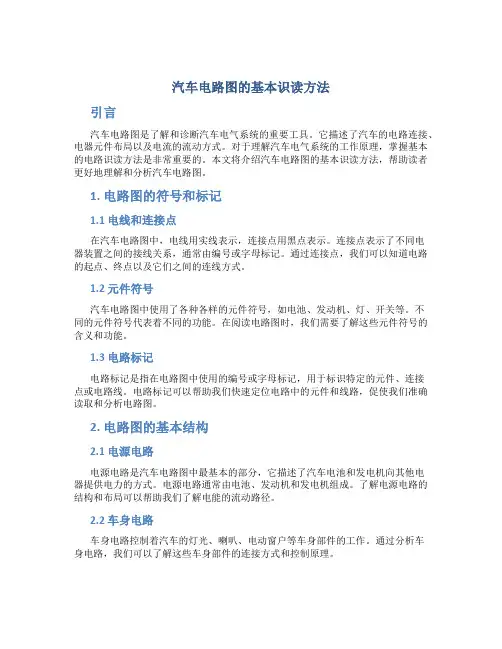

汽车电路图的基本识读方法引言汽车电路图是了解和诊断汽车电气系统的重要工具。

它描述了汽车的电路连接、电器元件布局以及电流的流动方式。

对于理解汽车电气系统的工作原理，掌握基本的电路识读方法是非常重要的。

本文将介绍汽车电路图的基本识读方法，帮助读者更好地理解和分析汽车电路图。

1. 电路图的符号和标记1.1 电线和连接点在汽车电路图中，电线用实线表示，连接点用黑点表示。

连接点表示了不同电器装置之间的接线关系，通常由编号或字母标记。

通过连接点，我们可以知道电路的起点、终点以及它们之间的连线方式。

1.2 元件符号汽车电路图中使用了各种各样的元件符号，如电池、发动机、灯、开关等。

不同的元件符号代表着不同的功能。

在阅读电路图时，我们需要了解这些元件符号的含义和功能。

1.3 电路标记电路标记是指在电路图中使用的编号或字母标记，用于标识特定的元件、连接点或电路线。

电路标记可以帮助我们快速定位电路中的元件和线路，促使我们准确读取和分析电路图。

2. 电路图的基本结构2.1 电源电路电源电路是汽车电路图中最基本的部分，它描述了汽车电池和发电机向其他电器提供电力的方式。

电源电路通常由电池、发动机和发电机组成。

了解电源电路的结构和布局可以帮助我们了解电能的流动路径。

2.2 车身电路车身电路控制着汽车的灯光、喇叭、电动窗户等车身部件的工作。

通过分析车身电路，我们可以了解这些车身部件的连接方式和控制原理。

2.3 控制电路控制电路用于控制和调节汽车的操作和功能。

例如，点火系统、制动系统、空调系统等都包含控制电路。

了解控制电路的结构和功能对于汽车的维修和诊断非常重要。

3. 电路图的读取步骤3.1 确定电路图类型和区域首先，确定所要阅读的电路图类型和所要了解的电路区域。

不同的车辆系统有不同的电路图，如动力系统、照明系统、车身控制系统等。

确定所要阅读的电路图类型可以帮助我们更有针对性地阅读和分析电路图。

3.2 分析电源电路从电池或发电机开始，沿着电路的路径追踪电流的流动方向。

汽车电路图的识读方法一、注意搭铁极性识读汽车电路图时，首先要注意搭铁极性。

汽车电路一般为单线制，且绝大多数为负极搭铁（接地），即电源负极是与整车的金属机体相连的，各用电设备之间是相互并联的，工作电流从电源的正极----保险器----导线----开关----用电设备----搭铁（电源负极），形成闭合回路。

二、化整为零要善于化整为零，即把整车电路划分成各个局部电路，再弄清楚各导线、开关、熔丝和各用电设备的作用。

对于采用微电脑（ECU）控制的汽车，应先了解ECU各引角的主要功能、各传感器件的作用，还要知道电子控制系统与有关机械部件之间的相互关系。

三、善于应用各种图表汽车说明书和电路图所附的图表往往给出一些汽车的基本情况。

接地图表示电路如何接到汽车底盘或车架上，接地一般以“G”表示。

连接器图可表示每一个连接器的位置和它的连接终端、引角，连接器一般以“C”表示。

有时会在图上或表中给出每个连接器上电参数（电压、电流或电阻）的标准值，以便在诊断故障时，进行比较和判断。

四、注意线与线的关系在阅读线路图时，应特别注意线与线之间的关系，是交叉而过的，还是交接的。

两线或数线的交接一般用点“.”表示。

应注意的是：电线进入连接器后，会有另外的符号。

五、桑塔纳2000为列标有“30”的为正常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火均有电。

专供发动机熄火时也需要用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等。

标有“15”的小容量电器火线，它是在接通点火开关后方能有电的火线。

标有“X”的为车辆起步时方可接通的大容量电器用火线，如供起动发动机用；而标有“31”的为中央线路板内搭铁线。

汽车电路原理图识读步骤与方法明晰汽车电路图是分析、排除汽车电路故障的基础，汽车电路原理图通常作为讨论或维修时所用到的汽车电路图，维修人员能够正确地识读汽车电路原理图已成为一项必备技能。

标签：汽车电路；原理图；识读步骤一、汽车电路原理图汽车电路原理图是汽车电气技术中使用非常广泛的一种重要电路简图，为汽车电气系统故障的检测与维修提供信息，为绘制接线图提供依据，其主要分为整车电路原理图和局部电路原理图。

（一）整车电路原理图。

整车电路图的设计初衷在于整体把握全车电路，即在汽车生产与日常使用与维护过程中，需要找到一条完整的导线回路，以便确定故障所在位置。

对于多点故障分析，有必要将部分关键电路在整车电路中的位置及与之相关联的电路始末全部在一张图中表达出来。

整车电路图具有完整性，由若干个互相关联的局部电路图组成，各局部电路相互并联，连接点一般保持原位，元器件的接线一般与实际接线一致。

整车电路图强调工作原理，简化电器元件，通常使用图形符号，与接线图有很大区别，既突出重点和难点，又繁简适当。

（二）局部电路原理图。

局部电路图是整车电路图的一部分，生产厂商直接从整车电路图中抽离出需要研究的部分电路，并对关键部件进行放大绘制并加以说明。

局部电路图电器设备少，所用图幅小，各部件间的相互连接关系看起来简单明了，识读容易。

二、汽车电路原理图识读步骤与方法掌握汽车电路图的方法与识图步骤能够帮助快速加深和完善针对汽车电路原理图的认识层次，建立识图能力，进而读懂各车系的电路原理图。

（一）由简到繁整体把握1.认真阅读图注及各种文件说明。

各大生产厂商在汽车使用手册中会对全车电路图进行说明，包括编写形式、导线代号、熔断器与继电器盒、中央配电盒说明等。

这部分内容相对简单但又十分重要，是我们识图的基础。

通过阅读图注及各种文件说明，了解电路图的名称、技术规范、明确图形符号的含义，建立元器件和图形符号一一对应的关系。

2.熟悉电器元件及其配线。

电器元件是可以看作是汽车电路中的功能性节点，越熟悉电器元件对识图的帮助就越大。

汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。

1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。

当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。

假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。

依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。

①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。

汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。

全部用电设备与电源正极连接均为单线。

②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。

假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。

假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。

③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。

而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。

假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。

2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。
