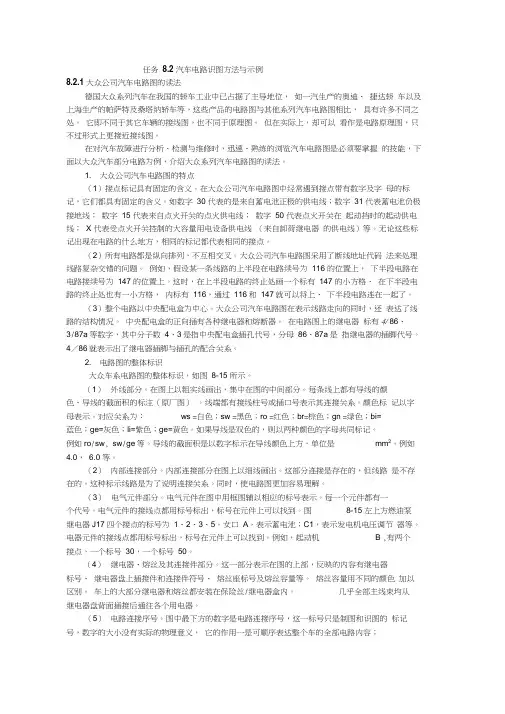

任务8.2 汽车电路识图方法与示例8.2.1 大众公司汽车电路图的读法德国大众系列汽车在我国的轿车工业中已占据了主导地位，如一汽生产的奥迪、捷达轿车以及上海生产的帕萨特及桑塔纳轿车等，这些产品的电路图与其他系列汽车电路图相比，具有许多不同之处。

它即不同于其它车辆的接线图，也不同于原理图。

但在实际上，却可以看作是电路原理图，只不过形式上更接近接线图。

在对汽车故障进行分析、检测与维修时，迅速、熟练的浏览汽车电路图是必须要掌握的技能，下面以大众汽车部分电路为例，介绍大众系列汽车电路图的读法。

1. 大众公司汽车电路图的特点（1）接点标记具有固定的含义。

在大众公司汽车电路图中经常遇到接点带有数字及字母的标记，它们都具有固定的含义。

如数字30 代表的是来自蓄电池正极的供电线；数字31 代表蓄电池负极接地线；数字15 代表来自点火开关的点火供电线；数字50 代表点火开关在起动挡时的起动供电线；X 代表受点火开关控制的大容量用电设备供电线（来自卸荷继电器的供电线）等。

无论这些标记出现在电路的什么地方，相同的标记都代表相同的接点。

（2）所有电路都是纵向排列，不互相交叉。

大众公司汽车电路图采用了断线地址代码法来处理线路复杂交错的问题。

例如，假设某一条线路的上半段在电路续号为116 的位置上，下半段电路在电路接续号为147 的位置上。

这时，在上半段电路的终止处画一个标有147 的小方格．在下半段电路的终止处也有一小方格，内标有116，通过116和147就可以将上、下半段电路连在一起了。

（3）整个电路以中央配电盒为中心。

大众公司汽车电路图在表示线路走向的同时，还表达了线路的结构情况。

中央配电盒的正向插有各种继电器和熔断器。

在电路图上的继电器标有4/ 86、3/87a等数字，其中分子数4、3是指中央配电盒插孔代号，分母86、87a是指继电器的插脚代号。

4／86就表示出了继电器插脚与插孔的配合关系。

2. 电路图的整体标识大众车系电路图的整体标识，如图8-15 所示。

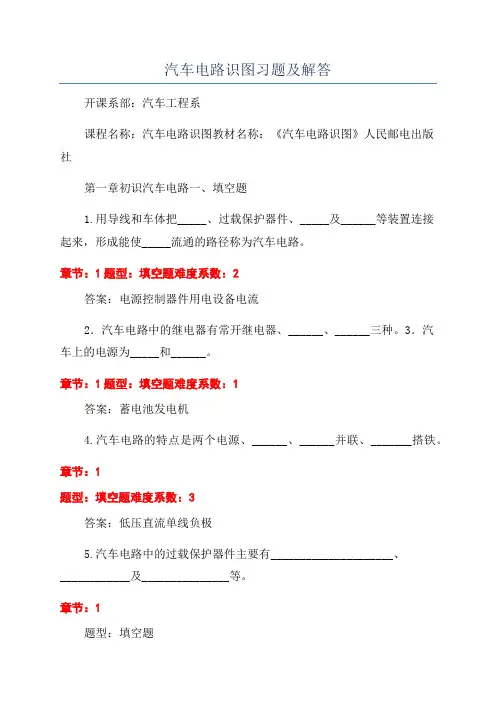

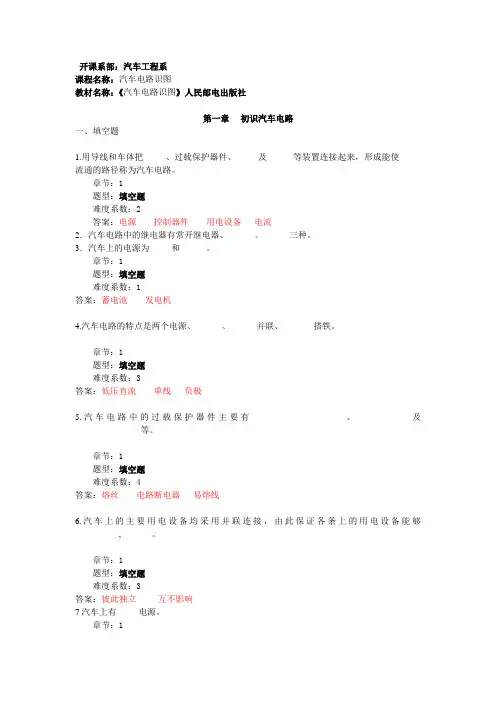

汽车电路识图习题及解答开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。

章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。

3．汽车上的电源为_____和______。

章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。

章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。

章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。

章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。

章节：1题型：填空题难度系数：1答案：二个8..汽车电路中的继电器有常闭继电器、______、______三种、。

二、判断题章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。

（）章节：1题型：判断题难度系数：4答案：某3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。

（）章节：1题型：判断题难度系数：3答案：某4.汽车电路的基本组成是电源、导线和用电器。

（）章节：1题型：判断题难度系数：4答案：某5.汽车电路具有与其他电路共同的一些特性。

（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。

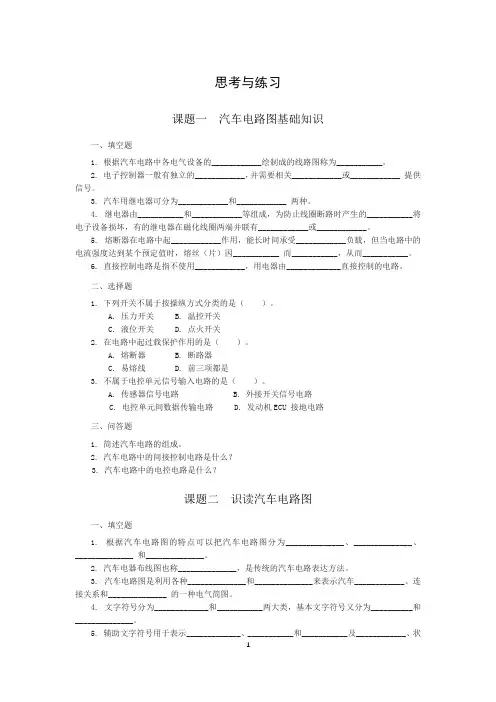

思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。

2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。

3. 汽车用继电器可分为____________和____________ 两种。

4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。

5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。

6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。

二、选择题1. 下列开关不属于按操纵方式分类的是（）。

A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。

A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。

A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。

2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。

2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。

3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。

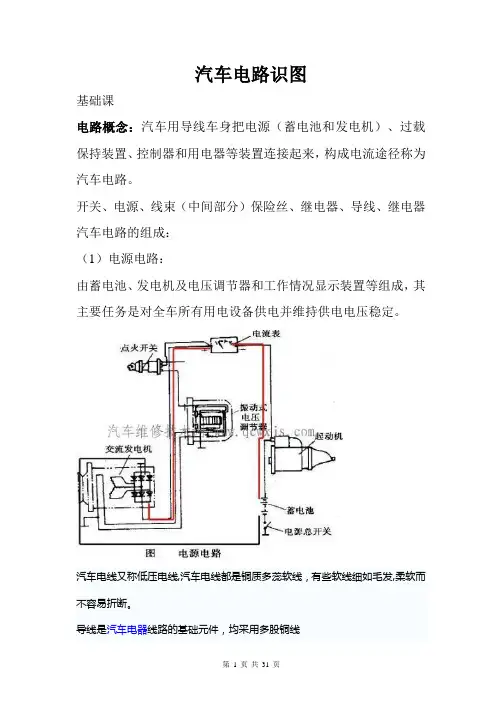

汽车电路识图基础课电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。

开关、电源、线束（中间部分）保险丝、继电器、导线、继电器汽车电路的组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。

导线是汽车电器线路的基础元件，均采用多股铜线汽车导线的分类按承受电压的高低分类：高压导线和低压导线。

高压导线高压导线结构；铜芯线阻尼线（1）高压导线用途：传递点火系高压（2）高压导线特点：绝缘包层厚、线芯面积小。

带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。

低压导线低压导线的种类：普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。

导线截面在4mm2以上采用单色线，4mm2以下采用双色线。

起动电缆带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。

蓄电池搭铁线1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。

2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。

低压导线标称截面积所允许的负载电流。

导线截面积导线的截面积根据所用电气设备的电流值确定。

为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。

根据用电设备的负载电流大小选择导线的截面积。

其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。

同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。

为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。

个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。

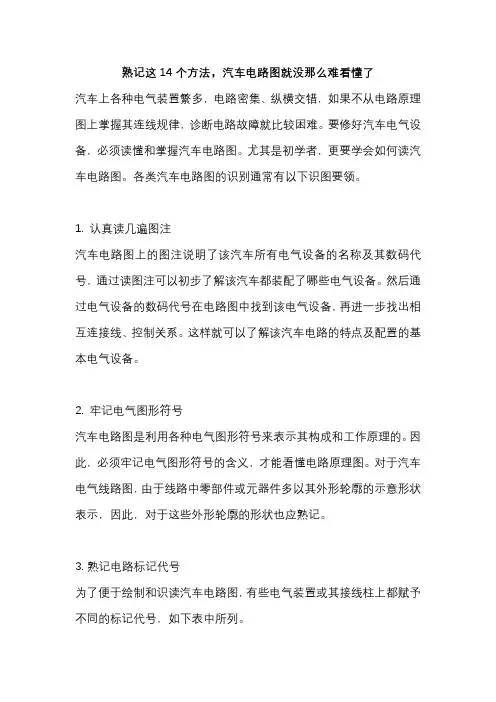

熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。

要修好汽车电气设备，必须读懂和掌握汽车电路图。

尤其是初学者，更要学会如何读汽车电路图。

各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。

这样就可以了解该汽车电路的特点及配置的基本电气设备。

2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。

因此，必须牢记电气图形符号的含义，才能看懂电路原理图。

对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。

1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。

4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。

电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。

《汽车电路识图》课程标准一、前言（一）课程信息（二）课程性质在汽车制造与试验技术专业课程体系中，本课程是专业核心主干课程之一，属于基本能力训练层次的课程。

本课程设计旨在针对基础薄弱的学生，通过强化识图与分析能力的培养，结合思政教育，为学生后续深入学习汽车电气系统打下坚实基础。

（三）课程设计理念鉴于学生基础薄弱且处于基础课程学习阶段，本课程将重点聚焦于汽车电路图的识读与分析能力的提升，同时融入思政教育元素，增强学生的职业素养和社会责任感。

本课程以别克凯越和大众捷达的实际电路图为蓝本，设计了一系列由易到难、循序渐进的教学项目。

通过模拟真实工作环境，让学生在实践中掌握汽车电路识图的核心技能，同时培养学生的职业素养和综合能力。

二、课程目标（一）总体目标通过本课程的学习，学生能够熟练掌握汽车电路图的识读与分析方法，具备良好的识图能力；同时，通过思政教育，提升学生的职业素养和社会责任感。

（二）具体目标1.素质目标（1）培养学生具有良好的思想品德、爱岗敬业、热情主动的工作态度；能遵守劳动纪律，注意安全，具备良好的敬业精神和协作精神。

（2）培养学生职业规划能力，与他人交往、合作、共同生活和工作的能力，劳动组织能力。

（3）培养学生具有一定的语言和文字表达能力。

（4）培养学生具有科学的创新精神、决策能力和执行能力。

交流沟通能力，团队合作能力，劳动组织能力，集体意识和社会责任感。

（5）培养学生具有从事专业工作安全生产、环保、职业道德等意识。

2.能力目标（1）能认识电器元件。

（2）学生能够准确识读汽车电路图。

（3）能分析基础电路。

（4）能根据电路图查找元器件及线路3.知识目标（1）认识汽车电路基本元器件符号。

（3）掌握汽车线路、线束与继电器结构与原理。

（4）了解汽车电路图类型。

（5）掌握电路图的识读方法三、课程内容与学时分配（一）教学内容选取依据基于学生基础薄弱的特点，选取与汽车电路识图直接相关的基础内容，确保学生能够掌握核心知识点和基本技能。

开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。

章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。

3．汽车上的电源为_____和______。

章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。

章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。

章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。

章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。

章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。

二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。

（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。

（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。

（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。

（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。

（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。

汽车电路图（原理图、线束图、电器设备图）的识读方法一汽车电路原理图的识读方法1.掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。

在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图中各电器设备的连接关系，电路故障就会变得很容易，读懂汽车电路原理图也就变得相对容易。

2.牢记汽车电器设备符号汽车电路原理图是利用电器设备符号代替电器设备来表现电器设备结构及电器设备间关系的，因此牢记汽车电器设备符号是读懂汽车电路原理图所必需的。

3.判断汽车电路原理图的类型根据汽车电器系统的工作原理可把汽车电路原理图分为电控电路原理图和非电控电路原理图。

若是电控电路原理图，则可以以电控单元为核心把电路原理图分为四部分，即：①电控单元信号输入电路；②执行器工作电路；③电控单元电源电路；④其他电器设备电路。

若是非电控电路原理图，则可以从用电器入手，然后根据用电器找出控制器。

若控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。

应注意继电器有时候不止控制一个用电器，这时候应对电路加以区分。

在电路图中无论是继电器还是控制开关都处于断开停止工作状态。

4.利用用电器回路原则汽车上的用电器都必须在蓄电池正负极之间构成完整的闭合回路才能工作。

可以利用该原则从用电器入手来对汽车电路进行分析。

5.注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线都具有共同作用，例如可以是电源线、接地线、信号线等。

在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有的作用（例如电源线），则其他导线都具有该作用（都是电源线）。

特别是在有电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路特别常见。

传感器经常共用电源线、接地线但绝不会共用信号线。

执行器会共用电源线、接地线甚至控制线。

在阅读分析带有电控单元时的电路应特别注意。
