井下作业工具大全(无删减)

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

工具一名称：接箍捞矛JKLM90用途：是专门用来捞取鱼顶为接箍的工具。

结构：由上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管等组成。

工作原理：实质是一种内外螺纹的对扣打捞。

卡瓦依其弹性变形进入接箍母螺纹，靠芯轴和卡瓦内外锥面贴合后的径向胀力，保持对扣的连接性，抓住落鱼。

技术规范：外型尺寸#95*380 接头螺纹21/2平式油管母螺纹落鱼规格21/2油管接箍许用拉力550KN 井眼51/2套管。

操作方法：1.根据鱼顶的接箍选用捞矛及卡瓦。

2.将工具拧紧在打捞管柱最下端，下入井中。

下至鱼顶1-2m处，开泵循环，冲洗鱼顶正常后停泵入鱼。

3.当悬重回降停止下放，慢慢上提，若悬重增加说明打捞成功。

4.起钻。

注意事项：1.被捞接箍必须完好的。

2.出井后反转卡瓦即可退出工具。

工具二名称：可退式打捞矛LM-T73用途：从鱼腔内孔进行打捞的工具，它既可抓捞自由状态下的管柱，也可抓捞遇卡管柱。

结构：由芯轴、圆卡瓦、释放环和引鞋组成。

工作原理：圆卡瓦外径略大于落物内径，当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁。

上提，芯轴、卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出时，只要给芯轴下击力，使圆卡瓦与芯轴内外锯齿螺纹脱开，正转2-3圈至圆卡瓦与释放环接触，上提钻具即可退出落鱼。

技术规范：外型尺寸#95*651 接头27/8TBG（REG）打捞范围54.6-62mm 许用拉力535KN 卡瓦窜动量7.7。

操作方法：1.根据落鱼内径，选用适应的可退式打捞矛。

2.检查工具，卡瓦窜动量符合要求，转动卡瓦使其靠近释放环，处于自由状态。

3.下钻下至鱼顶2m左右，开泵循环并缓慢下放钻具探鱼顶，记录悬重。

捞矛进入鱼腔后，悬重下降，反转钻具1-2圈，试提悬重增加，捞获。

若悬重不增加，重复上述操作直至捞获。

4.当上提拉力大于或接近钻具安全负荷时下击芯轴，并正转2-3圈后上提即可退出。

注意事项：1.工具平稳入鱼，不能超负荷使用。

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

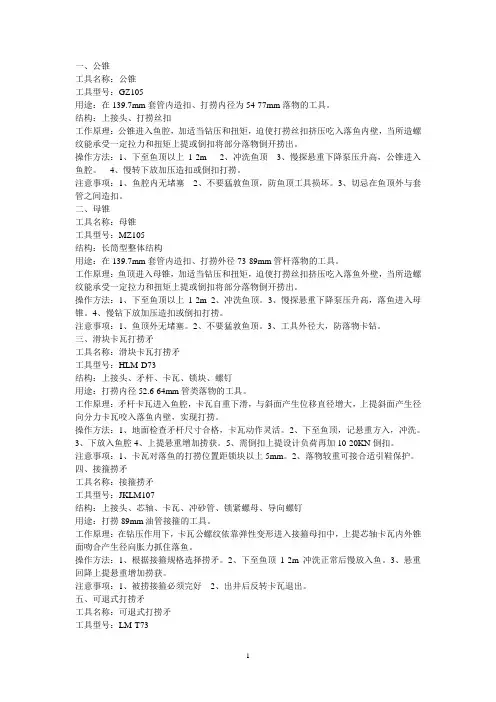

一、公锥工具名称：公锥工具型号：GZ105用途：在139.7mm套管内造扣、打捞内径为54-77mm落物的工具。

结构：上接头、打捞丝扣工作原理：公锥进入鱼腔，加适当钻压和扭矩，迫使打捞丝扣挤压吃入落鱼内壁，当所造螺纹能承受一定拉力和扭矩上提或倒扣将部分落物倒开捞出。

操作方法：1、下至鱼顶以上1-2m 2、冲洗鱼顶3、慢探悬重下降泵压升高，公锥进入鱼腔。

4、慢转下放加压造扣或倒扣打捞。

注意事项：1、鱼腔内无堵塞2、不要猛敦鱼顶，防鱼顶工具损坏。

3、切忌在鱼顶外与套管之间造扣。

二、母锥工具名称：母锥工具型号：MZ105结构：长筒型整体结构用途：在139.7mm套管内造扣、打捞外径73-89mm管杆落物的工具。

工作原理：鱼顶进入母锥，加适当钻压和扭矩，迫使打捞丝扣挤压吃入落鱼外壁，当所造螺纹能承受一定拉力和扭矩上提或倒扣将部分落物倒开捞出。

操作方法：1、下至鱼顶以上1-2m 2、冲洗鱼顶。

3、慢探悬重下降泵压升高，落鱼进入母锥。

4、慢钻下放加压造扣或倒扣打捞。

注意事项：1、鱼顶外无堵塞。

2、不要猛敦鱼顶。

3、工具外径大，防落物卡钻。

三、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D73结构：上接头、矛杆、卡瓦、锁块、螺钉用途：打捞内径52.6-64mm管类落物的工具。

工作原理：矛杆卡瓦进入鱼腔，卡瓦自重下滑，与斜面产生位移直径增大，上提斜面产生径向分力卡瓦咬入落鱼内壁，实现打捞。

操作方法：1、地面检查矛杆尺寸合格，卡瓦动作灵活。

2、下至鱼顶，记悬重方入，冲洗。

3、下放入鱼腔4、上提悬重增加捞获。

5、需倒扣上提设计负荷再加10-20KN倒扣。

注意事项：1、卡瓦对落鱼的打捞位置距锁块以上5mm。

2、落物较重可接合适引鞋保护。

四、接箍捞矛工具名称：接箍捞矛工具型号：JKLM107结构：上接头、芯轴、卡瓦、冲砂管、锁紧螺母、导向螺钉用途：打捞89mm油管接箍的工具。

工作原理：在钻压作用下，卡瓦公螺纹依靠弹性变形进入接箍母扣中，上提芯轴卡瓦内外锥面吻合产生径向胀力抓住落鱼。

井下工具部分(一)Y211-114型封隔器(二)结构：上接头,O型胶圈,胶筒,卡瓦座,扶正块,滑环销钉,中心管,下接头,卡瓦,锥体,座封剪钉(三)按所需座封高度上提管柱, 然后下放管柱,因扶正器在弹簧张力的作用下, 使扶正器与套管壁产生摩擦力, 沿轨迹管的轨迹槽运动, 滑环销钉从短轨道上死点运动(四)规格型号:Y211-114型封隔器,外径:114mm, 长度:2070mm,内径:48mm (一)到长轨道的上死点,卡瓦被锥体撑开, 卡牢在套管壁上, 同时剪断剪钉, 胶筒在一定管柱作用下被压缩, 使胶筒直径变大, 而密封油套环形空间, 需解封时,上提管柱即可.(二)用途:分层采油,分层处理使用范围:117-132mm套管内(三)技术要求:(1)封隔器下端接尾管长度一般不能大于50m, 或与卡瓦式封隔器配套使用.(2)封隔器坐封高度决定于下入深度,座封载荷,和胶筒密封压缩距等因素.(3)坐封负荷一般80kN为宜.(4)操作平稳,防止猛提猛放,避免中途坐封.(5)封隔器密封件避开套管节箍位置.(6)上提管柱高度不能超过防座距,防止中途座封.(7)单级使用或支撑式配合.不宜多级使用,但可以和支撑式封隔器配套使用,当使用深度超过3000米时,换向和坐封不十分可靠.（二） FXY445-112封隔器一、名称型号：FXY445-112封隔器结构：1、液压部分2、锁紧部分3、密封部分4、卡瓦锚定部分技术参数：1、适用于作业井口径Φ124-Φ126mm2、工作压力≦20mpa3、工作温度≦120℃4、钢体最大外径：112mm 内通径49mm5、自验封压力：17mpa 1mpa6、座封压力：p＝22 1map7、耐上下压差：≦20mpa8、解封载荷：F≦60KN操作规程：座封：将工具下至预定位置后，投入Φ30mm钢球，注水打压，压力18mpa，稳压5min，如管线无渗漏，说明自验封完成。

继续加压至22mpa，上提管柱，实现丢手。

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机1、公锥SY5114—922、母锥SY5115--923、滑块捞矛SY/T5069—20004、可退式捞矛SY/T5069—20005、分瓣捞矛SY/T5069—20006、TFLM—T 型提放式可退捞矛7、提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000工作原理倒扣捞矛主要由上接头、矛杆、花键套、限位块、卡瓦等组成。

常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。

3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。

4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。

当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。

随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。

5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。

②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。

3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。

7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。

7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。

目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩10、局部反循环打捞蓝11、机械式内割刀12、螺杆钻具13、倒扣捞筒14、倒扣捞矛15、梨形胀管器16、三刮刀钻头17、三牙轮钻头18、平底磨鞋19、领眼磨鞋20、磁力打捞器21、三球打捞器22、安全接头23、水力锚24、鱼顶修整器25、铅模26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手熟记工具，反复默写，每件工具控制在4min内。

2、选手人手一册工具书。

3、选手定期到工具库房对工具原件进行识别，做到工具原件清楚明了。

1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。

工具结构：上接头、矛杆、卡瓦、锁块及螺钉。

工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。

2、下至鱼顶，记好悬重及方入，开泵洗井。

3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。

4、倒扣作业时，提至设计负荷，再增加10-20KN。

注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。

2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。

工具结构：上接头、筒身、抓齿。

工作原理：依靠抓齿弯曲变形原理捞获落物。

操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。

2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。

3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。

井下作业常用工具（一）修井公锥公锥是一种专门从有孔落物的内孔进行造扣打捞的修井常用打捞工具，以GZ-NC31修井公锥为例来说明。

1、名称：GZ-NC31修井公锥2、结构：为长锥形整体结构，分接头和打捞螺纹两部分。

3、技术规范：外形尺寸:Ф105mm×800mm ,接头螺纹:NC31 ,打捞孔径:48mm～65mm ,打捞螺纹表面硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、工作原理：公锥进入打捞鱼腔之后，加适当钻压旋转钻具吃入落物内壁进行造扣。

当其能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、操作方法：当工具下至鱼顶上部1m～2m时，开泵冲冼，并逐步下放工具至鱼顶,观察泵压变化。

如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以造扣打捞。

如悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动钻柱，重对鱼腔，直至悬重与泵压均有明显变化（公锥入腔），才能加压造扣，并进行打捞。

6、适用范围及用途：主要用于打捞落物内腔在48mm～65mm的有接箍的油管或厚壁管类落物。

7、注意事项：1)打捞时，不允许猛蹾鱼顶，以防将鱼顶或打捞螺纹蹾坏。

2)切忌在落鱼外壁与套管内壁的环形空间造扣，以避免造成严重后果。

3)工具下井前上部应接安全接头。

（二）母锥母锥是一种修井常用打捞工具，专门用于从管柱落物外壁进行造扣打捞，以MZ-NC31母锥为例来说明。

1、名称：MZ-NC31母锥2、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

3、技术规范：外形尺寸:Ф115mm×600mm ,接头螺纹:NC31 ,打捞管柱外径:φ89mm ,打捞螺纹表面硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、工作原理：母锥依靠打捞丝扣在钻压与扭距作用下，挤压吃入落物外壁造扣，将落物捞出。

5、操作方法：当工具下至鱼顶上部1m～2m时，开泵循环，下放观察泵压、悬重变化迫使鱼顶进入母锥内部进行造扣打捞。

30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

蓝式矛头可以适应不同的内径，提高了工具的适用范围。

6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。

7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

公锥头可以适应不同的内径，提高了工具的适用范围。

8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

母锥头可以适应不同的内径，提高了工具的适用范围。

9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。

常用下井工具常用下井工具：37 种）（一）深井泵：1. 稀油井和稠油井用的深井泵不同点在于活塞和泵筒的配合间隙不同，稠油井油稠配合间隙大也就是精度等级大，稀油井油稀配合间隙小也就是精度等级小。

所以送到井上泵要先看泵合格证，一级泵是稀油的，三级泵是稠油的，二级泵最好问清楚下；2. 深井泵泵的合格证合格，下井前要地面检查深井泵密封性。

将活塞放好，千万不要与旧活塞放混，交接班时交接清楚；3. 对照方案看是长泵还是短泵，长泵是5〜6米冲程，短泵是3米冲程；方案标记为0 56mm< 6m, C 56m M 3m 长泵长7米左右，短泵长5 米左右；4. 起下泵时管钳不能咬泵本体，打在泵接箍上。

没有特殊情况泵不能卸开。

5. 深井泵现场常用的是管式泵，泵径有70、57（56）、44、38、32、28mm C 44mn以下泵一般用于稀油井，C 38mn以下泵活塞带连杆，连杆有5分和6分的；C 44mm以下泵一般用2寸半油管，C 44mm 以上泵一般用3 寸油管。

6. 管式泵由工作筒（衬套）、活塞（游动凡尔）、固定凡尔、压紧接箍组成；7. 工作原理：活塞上行，游动凡尔关闭，固定凡尔打开，排出活塞上面液体完成吸液过程；活塞下行，固定凡尔关闭，游动凡尔打开，泵内液体进入油管完成排液过程；如此往复即可。

8. 深井泵应放在专用的管桥凳上，决不允许放在抽油机平衡块处。

9. 注汽管柱带一次I型泵、一次H型泵、一次皿型泵、杆式泵特点:节省起隔热管柱下油管柱工作量。

一次型泵H、一次型泵皿、杆式泵能注汽多次、抽油多次。

现在用注汽杆式泵的多。

完井注汽时应注意配好的抽油杆、抽油杆短节、光杆放到采油站上，并量好、记好尺寸以备下次用。

（二）封隔器:1. 现场封隔器有连管柱的和丢手封隔器两种；2. 稠油井密封接头属于连管柱的封隔器，稠油井套管直径大，封隔器外径也大。

下封隔器要按操作规程操作；3. 常用封隔器有Y211-114、Y111-114、K344-114、Y341-114、FH-5封隔4. 起下作业时，操作要平稳。
