井下作业常用打捞工具

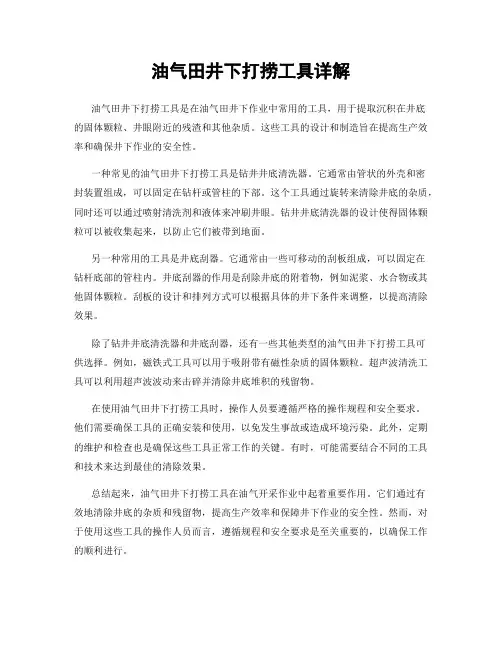

油气田井下打捞工具详解油气田井下打捞工具是在油气田井下作业中常用的工具，用于提取沉积在井底的固体颗粒、井眼附近的残渣和其他杂质。

这些工具的设计和制造旨在提高生产效率和确保井下作业的安全性。

一种常见的油气田井下打捞工具是钻井井底清洗器。

它通常由管状的外壳和密封装置组成，可以固定在钻杆或管柱的下部。

这个工具通过旋转来清除井底的杂质，同时还可以通过喷射清洗剂和液体来冲刷井眼。

钻井井底清洗器的设计使得固体颗粒可以被收集起来，以防止它们被带到地面。

另一种常用的工具是井底刮器。

它通常由一些可移动的刮板组成，可以固定在钻杆底部的管柱内。

井底刮器的作用是刮除井底的附着物，例如泥浆、水合物或其他固体颗粒。

刮板的设计和排列方式可以根据具体的井下条件来调整，以提高清除效果。

除了钻井井底清洗器和井底刮器，还有一些其他类型的油气田井下打捞工具可供选择。

例如，磁铁式工具可以用于吸附带有磁性杂质的固体颗粒。

超声波清洗工具可以利用超声波波动来击碎并清除井底堆积的残留物。

在使用油气田井下打捞工具时，操作人员要遵循严格的操作规程和安全要求。

他们需要确保工具的正确安装和使用，以免发生事故或造成环境污染。

此外，定期的维护和检查也是确保这些工具正常工作的关键。

有时，可能需要结合不同的工具和技术来达到最佳的清除效果。

总结起来，油气田井下打捞工具在油气开采作业中起着重要作用。

它们通过有效地清除井底的杂质和残留物，提高生产效率和保障井下作业的安全性。

然而，对于使用这些工具的操作人员而言，遵循规程和安全要求是至关重要的，以确保工作的顺利进行。

史上最全打捞工具概述（详细、量大、专业）概述在钻完井和井下作业中，钻杆、钻铤、套管、油管柱被卡或折断、钻头牙轮掉井、测井仪器或电缆被卡、电缆钢丝绳被拉断、封隔器被卡、沉砂、严重井漏、井塌、井喷等原因导致正常的钻井、修井、完井作业中断，需要用打捞工具或采取特别措施解除漏、塌、卡、喷以恢复正常作业。

解除漏、塌、卡、喷的作业和工艺就叫做“打捞”。

实践经验告诉我们，打捞作业不可避免。

据国内过去统计，每打五口井就可能有一口，每修五口井可能就有四口井需要进行打捞作业。

因此准备常用的打捞工具及了解掌握常用的打捞技术是必要的。

1打捞方式的分类1、根据打捞管柱•软捞：钢丝(绳)/电缆•硬捞：油管/钻杆/连续油管2、根据咬合关系•内捞：捞矛/公锥/外钩•外捞：捞筒/母锥/内钩/打捞篮2打捞工具的分类外捞：可退式打捞筒、母锥、内钩、三球打捞器等。

内捞：公锥、可退式打捞矛、套管捞矛、外钩、倒扣、捞矛。

其他：强磁打捞器、反循环强磁打捞器、打捞杯、反循环强磁打捞篮、反循、环打捞篮。

3管柱打捞工具1、可退式卡瓦打捞筒1)、用途：用于钻井、修井工程中从外部打捞钻铤、钻杆、油管以及其它柱状落鱼的专用打捞工具。

它根据钻铤、钻杆、油管、接头、接箍和其它井用管子的外径尺寸而设计的。

当抓住落鱼而不能捞出时，捞筒可退出落鱼，提回地面。

此外、卡瓦打捞筒抓住落鱼后能进行高压泥浆循环。

还带有铣鞋能有效地修理鱼顶，便于落鱼顺利进入捞筒。

2)、结构：由上接头、筒体、引鞋组成。

内部装有抓捞卡瓦、盘根和铣鞋或控制环组成，见下图。

6）“A”形盘根为橡胶短筒，内部有密封唇，为落鱼外径与筒体内壁间密封作用，与各种尺寸的螺旋卡瓦配套使用，它装在筒体的上部。

利用上接头的下端斜面把它适度压紧即具密封性，使用篮式卡瓦时安装“A”性盘根是无妨碍的。

7）“R”型盘根它的内面有密封唇，外表面粘结在控制环的内槽，与各种尺寸的篮式卡瓦配套使用。

8）常见配件•加大引鞋：增大抓捞面积•壁钩：鱼顶偏倚井壁时使用。

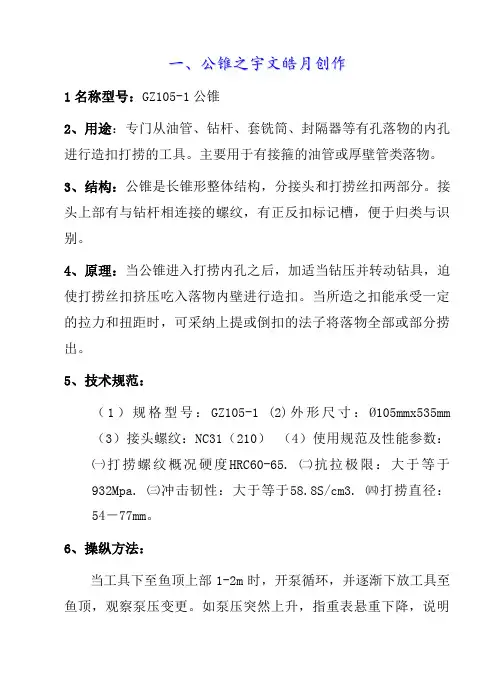

一、公锥之宇文皓月创作1名称型号：GZ105-1公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。

主要用于有接箍的油管或厚壁管类落物。

3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。

接头上部有与钻杆相连接的螺纹，有正反扣标记槽，便于归类与识别。

4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具，迫使打捞丝扣挤压吃入落物内壁进行造扣。

当所造之扣能承受一定的拉力和扭距时，可采纳上提或倒扣的法子将落物全部或部分捞出。

5、技术规范：（1）规格型号：GZ105-1 (2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210）（4）使用规范及性能参数：㈠打捞螺纹概况硬度HRC60-65. ㈡抗拉极限：大于等于932Mpa. ㈢冲击韧性：大于等于58.8S/cm3. ㈣打捞直径：54－77mm。

6、操纵方法：当工具下至鱼顶上部1-2m时，开泵循环，并逐渐下放工具至鱼顶，观察泵压变更。

如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞。

如果悬重逐步下降而泵压并没有变更，说明公锥拔出鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱，重对鱼腔，直至悬重与泵压均有明显变更（公锥入腔），才干加压造扣进行打捞。

打捞鱼腔疏通，泵压无明显变更的落鱼时，应增加扶正找中接头或采取引鞋结构，以防止造扣位置错误，酿成事故。

7、注意事项：打捞操纵时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。

尤其应注意分析判断造扣螺纹位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以防止造成严重后果。

二、母锥1、名称型号：MZ/NC31-1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。

可用于无内孔或内孔堵死的圆柱形落物进行打捞。

3、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

上接头有正反扣标记槽（一道槽为正扣。

两道槽为反扣），本体内锥面上有打捞螺纹。

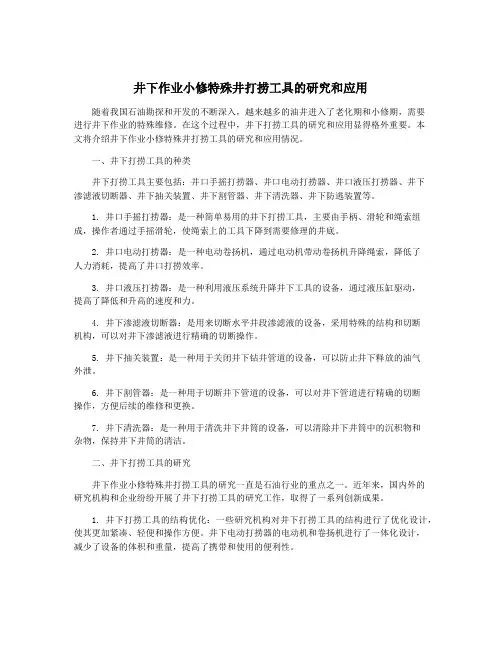

井下作业小修特殊井打捞工具的研究和应用随着我国石油勘探和开发的不断深入，越来越多的油井进入了老化期和小修期，需要进行井下作业的特殊维修。

在这个过程中，井下打捞工具的研究和应用显得格外重要。

本文将介绍井下作业小修特殊井打捞工具的研究和应用情况。

一、井下打捞工具的种类井下打捞工具主要包括：井口手摇打捞器、井口电动打捞器、井口液压打捞器、井下渗滤液切断器、井下抽关装置、井下割管器、井下清洗器、井下防逃装置等。

1. 井口手摇打捞器：是一种简单易用的井下打捞工具，主要由手柄、滑轮和绳索组成，操作者通过手摇滑轮，使绳索上的工具下降到需要修理的井底。

2. 井口电动打捞器：是一种电动卷扬机，通过电动机带动卷扬机升降绳索，降低了人力消耗，提高了井口打捞效率。

3. 井口液压打捞器：是一种利用液压系统升降井下工具的设备，通过液压缸驱动，提高了降低和升高的速度和力。

4. 井下渗滤液切断器：是用来切断水平井段渗滤液的设备，采用特殊的结构和切断机构，可以对井下渗滤液进行精确的切断操作。

5. 井下抽关装置：是一种用于关闭井下钻井管道的设备，可以防止井下释放的油气外泄。

6. 井下割管器：是一种用于切断井下管道的设备，可以对井下管道进行精确的切断操作，方便后续的维修和更换。

7. 井下清洗器：是一种用于清洗井下井筒的设备，可以清除井下井筒中的沉积物和杂物，保持井下井筒的清洁。

二、井下打捞工具的研究井下作业小修特殊井打捞工具的研究一直是石油行业的重点之一。

近年来，国内外的研究机构和企业纷纷开展了井下打捞工具的研究工作，取得了一系列创新成果。

1. 井下打捞工具的结构优化：一些研究机构对井下打捞工具的结构进行了优化设计，使其更加紧凑、轻便和操作方便。

井下电动打捞器的电动机和卷扬机进行了一体化设计，减少了设备的体积和重量，提高了携带和使用的便利性。

2. 井下打捞工具的力学分析：针对井下打捞工具在使用过程中可能遇到的各种力学问题，一些研究机构进行了相关的力学分析，为井下打捞工具的设计、使用和维护提供了理论基础。

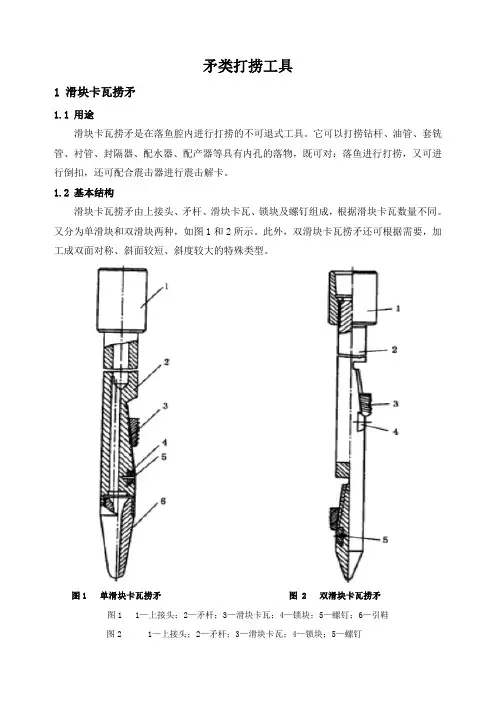

矛类打捞工具1滑块卡瓦捞矛1.1用途滑块卡瓦捞矛是在落鱼腔内进行打捞的不可退式工具。

它可以打捞钻杆、油管、套铣管、衬管、封隔器、配水器、配产器等具有内孔的落物，既可对：落鱼进行打捞，又可进行倒扣，还可配合震击器进行震击解卡。

1.2基本结构滑块卡瓦捞矛由上接头、矛杆、滑块卡瓦、锁块及螺钉组成，根据滑块卡瓦数量不同。

又分为单滑块和双滑块两种，如图1和2所示。

此外，双滑块卡瓦捞矛还可根据需要，加工成双面对称、斜面较短、斜度较大的特殊类型。

图1单滑块卡瓦捞矛图2双滑块卡瓦捞矛图11—上接头；2—矛杆；3—滑块卡瓦；4—锁块；5—螺钉；6—引鞋图21—上接头；2—矛杆；3—滑块卡瓦；4—锁块；5—螺钉1.3工作原理当矛杆和滑块进入鱼腔一定深度后，滑块在自重作用下沿滑道下滑，滑块上的卡瓦牙与鱼腔内壁接触，上提钻柱，由于卡瓦牙与鱼腔内壁的摩擦，滑块不能与斜面一起向上运动，从而使打捞直径增大，所产生的径力迫使卡瓦牙吃入鱼腔内壁，抓牢落物。

1.4技术规范滑块卡瓦捞矛技术规范见表1。

表1滑块卡瓦捞矛技术规范表序号规格型号外径mm 接头螺纹使用规范及性能参数打捞内径，mm许用拉力，KN 工具长度分挡，mm1HLM-D（S）487323/8TBG 38251550，650，750，800，1000，1200，1500，1800，20002HLM-D（S）6086NC26（2A10）42～53.84963HLM-D（S）73105NC31（210）52.6～647814HLM-D（S）89105NC31（210）64.1～77.910935HLM-D（S）102105NC31（210）77.6～92.111476HLM-D（S）114121NC38（310）90～102.522467HLM-D（S）127121NC38（310）103～117.827468HLM-D（S）140135NC38（310）115.7～129.338549HLM-D（S）168165NC38（310）138.3～156.3538410HLM-D（S）178175NC38（310）152.3～168.15928注：D—单滑块，S—双滑块。

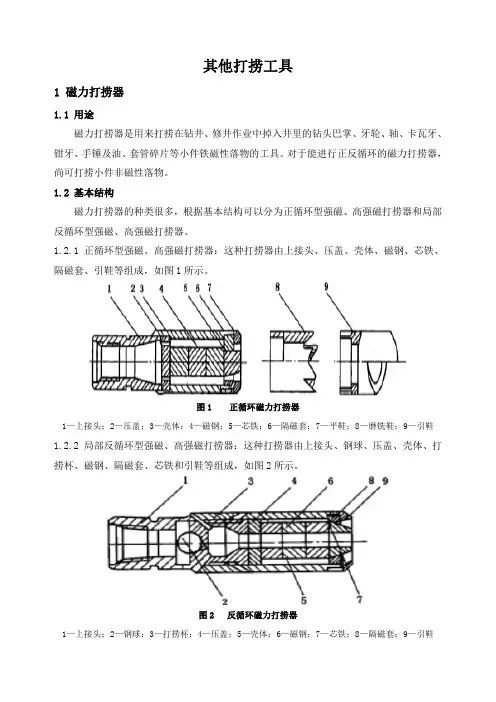

其他打捞工具1磁力打捞器1.1用途磁力打捞器是用来打捞在钻井、修井作业中掉入井里的钻头巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。

对于能进行正反循环的磁力打捞器，尚可打捞小件非磁性落物。

1.2基本结构磁力打捞器的种类很多，根据基本结构可以分为正循环型强磁、高强磁打捞器和局部反循环型强磁、高强磁打捞器。

1.2.1正循环型强磁、高强磁打捞器：这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成，如图1所示。

图1正循环磁力打捞器1—上接头；2—压盖；3—壳体；4—磁钢；5—芯铁；6—隔磁套；7—平鞋；8—磨铣鞋；9—引鞋1.2.2局部反循环型强磁、高强磁打捞器：这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成，如图2所示。

图2反循环磁力打捞器1—上接头；2—钢球；3—打捞杯；4—压盖；5—壳体；6—磁钢；7—芯铁；8—隔磁套；9—引鞋1.3工作原理以一定形状和体积的磁钢（永磁、电磁）制成磁力打捞器,其引鞋下端经磁场作用会产生很大的磁场强度。

由于磁钢的磁通路是同心的,因此磁力线呈辐射状并集中在靠近打捞器下端面的中心处,可以把小块铁磁性落物磁化吸附在磁极中心,实现打捞。

电磁材料制成的打捞器在入井前须通电磁化,可在20h内有效。

1.4技术规范常用磁力打捞器技术规范见表1。

表1常用磁力打捞器技术规范序号规格型号外径mm接头螺纹使用规范及性能参数吸力N适应温度℃适应井眼mmA B1QCLT-86AQCLT-86B86NC26（2A10）36001000≤210φ95～1082QCLT-F100AQCLT-F100B100NC31（210）55001700φ108～1373QCLT-F114AQCLT-F114B114NC31（210）65002000φ120～1404QCLT-F175AQCLT-F175B175NC8（310）180005000φ184～216注：表中A为高强磁打捞器系列,B为强磁打捞器系列。

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

一、公锥【1】1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

5、技术规范型号外形尺寸mm 接头螺纹抗拉极限KN 打捞直径mm GZ105-1 φ105×535 NC31（210）932 54～77 GZ105-2 φ105×475 NC31（210）932 72～906、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

4、技术规范型号接头螺纹外形尺寸打捞范围MZ/NC31-1 NC31（210）φ114×350 φ73油管、钻杆MZ/NC31-2 NC31（210）φ114×390 φ73油管、钻杆加厚部位MZ/NC31-3 NC31（210）φ115×440 φ73加厚油管、钻杆接箍5、工作原理它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

打捞工具：磁力打捞器1用途磁力打捞筒是用来打捞在钻井、修井作业中掉入井里的钻头、巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。

对于能进行正反循环的磁力打捞器，尚可打捞小件非铁磁性落物。

磁力打捞器的种类很多，按其工作性能分为强磁打捞器和高强磁打捞器，按其可循环的方向分为正、反循环磁力打捞器。

2结构磁力打捞器分为强磁和高强磁两种类型，但结构没有区别，只是磁钢的材料不同。

2.1正循环型强磁、高强磁打捞器这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成，如图1-1所示。

图1-1正循环磁力打捞器1-上接头；2-压盖；3-壳体；4-磁钢；5-芯铁；6-隔磁套；7-平鞋；8-铣磨鞋；9-引鞋上接头上部是钻杆扣或其他型式的螺纹，用以连接钻杆或其它打捞管柱及钢丝绳等，下部与壳体连接在一起。

上接头从上至下有水眼。

壳体内装有压盖、磁钢、芯铁和隔磁套，最下端连接引鞋。

引鞋有三种结构形式：平鞋、引鞋和铣磨鞋。

如图1-1所示，引鞋的内孔中有一台肩，把隔磁套、芯铁、磁钢压住。

压盖和隔磁套上有若干个轴向小孔，壳体与磁钢间有较大的环形空间，作为循环通道。

2.2局部反循环型强磁、高强磁打捞器这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成，如图1-2所示。

图1-2反循环磁力打捞器1-上接头；2-钢球；3-打捞杯；4-压盖；5-壳体；6-磁钢；7-芯铁；8-隔磁套；9-平鞋上接头上部是钻杆扣或者其他型式的螺纹，用以连接钻杆或其他管柱。

上接头与壳体焊接在一起。

壳体上部焊着一个打捞杯，其上端有锥形孔，钢球坐放在这里，成为一个单向阀，堵塞上部泥浆进入杯腔的通道。

杯腔（窝穴）与工具外部相通。

杯体外表面与壳体之间有环形空间，在其最下端有十余个小斜孔。

壳体内有压盖、磁钢、芯铁。

中间是水眼，直通杯内。

由此可见，当钢球坐放在锥孔上时，循环泥浆沿杯体外部的环形空间，经小斜孔流向井底，形成强大的旋流，又经压盖、磁钢、芯铁的水眼进入杯腔，从四个大孔泄出工具体外，返出地面，这样构成了局部反循环作用。

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩内外组合钩活齿钩。

常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。

3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。

4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。

当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。

随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。

5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。

②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。

3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。

7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。

7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。

篮类打捞工具1反循环打捞篮1.1用途反循环打捞篮用于打捞诸如钢球、钳牙、炮弹垫子、井口螺母、胶皮碎片等井下小件落物。

1.2基本结构由上接头、筒体、篮筐总成、引鞋等组成，如图1所示。

篮筐总成由篮体、篮爪、外套、轴销、扭簧等组成。

篮爪沿筐体均匀分布，在扭簧的作用下垂直筒体轴线形成一个圆形筛底（其间隙可以过水）。

各个篮爪在外力作用下只能单向向上旋转90o。

图1反循环打捞篮1—提升接头；2—上接头；3—单向阀罩；4—钢环；5—单向阀座；6—筒体总成；7—篮框总成；8—铣鞋总成1.3工作原理反循环打捞篮的工作原理是靠大流量、高压力的反洗的洗井液冲击井底，井底落物悬浮运动推动篮爪，使篮爪绕销轴转动竖起，篮筐开口加大，落物进入筒体，然后篮爪恢复原状，阻止了进入筒体内的落物出筐，实现打捞。

1.4技术规范反循环打捞篮技术规范见表1。

表1反循环打捞篮技术规范序号规格型号外形尺寸mm接头代号使用规范及性能参数落物最大直径mm工作井眼尺寸in1FLL-01φ90x940NC26（23/8IF）5541/2 2FLL-02φ100x115027/8AREC6553FLL-03φ110x1153NC31（27/8IF）7551/2 4FLL-04φ115x1153NC31（27/8IF）8053/4 5FLL-05φ140x1155NC38（31/2W）10565/8 6FLL-06φ147x1161NC38（31/2IF）11071.5操作方法及注意事项1.5.1操作方法1.5.1.1检查各零部件是否完好灵活,可用手指或工具轻顶篮爪,观察是否可以自由旋转,回位是否及时灵活。

1.5.1.2将工具接上钻具,下至距井底以上3～5m处开泵反洗井。

1.5.1.3循环正常后,再慢慢下放钻具,边冲边放。

当工具遇阻或泵压升高时,可以提钻0.5～1m,并作好方入记号。

1.5.1.4以较快的速度下放钻具,在离井底0.3m左右突然刹车,使井底工具快速下行,造成井底液体紊流,迫使落物运动进入筒体,增强打捞效果。

锥类打捞工具按结构特点，打捞类工具可以分为锥类、矛类、筒类、钩类、篮类和其他类等六类。

1公锥1.1用途公锥是一种专门从油管、钻杆、套铣管、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。

这种工具对于带接箍的管类落物打捞成功率较高。

公锥与正、反螺纹钻杆及其他工具配合使用，可实现不同的打捞工艺。

1.2基本结构公锥是长锥形整体结构，由接头和打捞螺纹两部分组成。

如图1所示。

图1公锥结构示意图1—上接头；2—锥体上接头有与钻杆相连接的螺纹，有正反螺纹标志槽，便于归类和识别。

公锥有水眼。

锥类工具最重要的部分是打捞螺纹，常用的螺纹锥度为1:16。

老式公锥多带有数条排屑槽，新式公锥没有排屑槽。

1.3工作原理当公锥进入打捞落物内孔之后，加适当钻压并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣。

一般管类落物造8～10牙即可，捞获后可采取上提或倒扣的办法将落物全部或部分捞出。

1.4技术规范公锥技术规范见表1。

表1公锥技术规范规格型号直径x长度mm接头螺纹使用规范及性能参数打捞螺纹表面硬度抗拉极限Mpa冲击韧性J/cm2打捞直径mmGZ86-186x560NC26（2A10）RC60-65≥932≥58.839～67GZ86-286x535NC26（2A10）54～77 GZ105-1105x535NC31（210）54～77GZ105-2105x475NC31（210）72～90GZ121121x455NC38（310）88～1031.5操作方法及注意事项1.5.1公锥与钻杆之间应加安全接头，以备必要时退出安全接头以上钻柱。

1.5.2工具下至鱼顶以上1～2m时，开泵循环工作液，同时在转盘面划一基准线。

1.5.3缓慢下放工具，使公锥插入鱼腔，泵压明显升高、钻柱悬重下降较快，说明工具已开始接触落物。

1.5.4停泵，加10KN钻压，缓慢转动钻柱一圈，刹住转盘1～2min，松开：观察转盘是否回退。

若转盘回退半圈，则说明造扣只造了半圈。

井下作业常用工具（一）修井公锥公锥是一种专门从有孔落物的内孔进行造扣打捞的修井常用打捞工具，以GZ-NC31修井公锥为例来说明。

1、名称：GZ-NC31修井公锥2、结构：为长锥形整体结构，分接头和打捞螺纹两部分。

3、技术规范：外形尺寸:Ф105mm×800mm ,接头螺纹:NC31 ,打捞孔径:48mm～65mm ,打捞螺纹表面硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、工作原理：公锥进入打捞鱼腔之后，加适当钻压旋转钻具吃入落物内壁进行造扣。

当其能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、操作方法：当工具下至鱼顶上部1m～2m时，开泵冲冼，并逐步下放工具至鱼顶,观察泵压变化。

如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以造扣打捞。

如悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动钻柱，重对鱼腔，直至悬重与泵压均有明显变化（公锥入腔），才能加压造扣，并进行打捞。

6、适用范围及用途：主要用于打捞落物内腔在48mm～65mm的有接箍的油管或厚壁管类落物。

7、注意事项：1)打捞时，不允许猛蹾鱼顶，以防将鱼顶或打捞螺纹蹾坏。

2)切忌在落鱼外壁与套管内壁的环形空间造扣，以避免造成严重后果。

3)工具下井前上部应接安全接头。

（二）母锥母锥是一种修井常用打捞工具，专门用于从管柱落物外壁进行造扣打捞，以MZ-NC31母锥为例来说明。

1、名称：MZ-NC31母锥2、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

3、技术规范：外形尺寸:Ф115mm×600mm ,接头螺纹:NC31 ,打捞管柱外径:φ89mm ,打捞螺纹表面硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、工作原理：母锥依靠打捞丝扣在钻压与扭距作用下，挤压吃入落物外壁造扣，将落物捞出。

5、操作方法：当工具下至鱼顶上部1m～2m时，开泵循环，下放观察泵压、悬重变化迫使鱼顶进入母锥内部进行造扣打捞。

30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

蓝式矛头可以适应不同的内径，提高了工具的适用范围。

6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。

7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

公锥头可以适应不同的内径，提高了工具的适用范围。

8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

母锥头可以适应不同的内径，提高了工具的适用范围。

9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。
