最新井下作业常用工具介绍

清蜡闸门
生产闸门
节流器（针阀）
小四通 总闸门
大四通 套管闸门
采气树与采油树结构相似，由于天然气和油的物理性质不同，其结构有一定的 区别，即所有部件都采用法兰连接，套管闸门、总闸门都成对配置，一个工作一个 备用。节流器采用针型阀,而不是用固定孔径油嘴，全部部件经抗硫化氢处理。
可调光杆防喷盒
普通防喷盒
修改或该型设计次数， 用阿拉伯数字表示 工厂代号，用汉语拼音字母表示 最大工作压力/公称通径，用阿拉伯数字表示 产品代号，用汉语拼音表示
采油（气）树连接型式分为螺纹式、法兰式和卡箍式三种，法兰式 和卡箍式最常用。 采油（气）树最大工作压力由其端部或出口连接的最大工作压力决 定。
KQS25/65型采气树
上卸扣工具
液动油管钳是靠液压系统进行控制和传递动力的上 卸油管扣的专用工具。
液压钳现场应用
油管小滑车
起吊工具
吊卡是用来起吊并卡住套管、 钻杆、油管、抽油杆的专用工具， 起下作业时，用吊环将吊卡悬吊在 游动滑车上，吊卡再卡住套管（或 钻杆、油管、抽油杆）便可以进行 起下作业了。吊卡一般为活门吊卡 和月牙吊卡两种型式。
防喷器井口安装
节流压井管汇
节流压井管汇是控制 井内各种流体的流动，或 改变流动路线，通过节流 阀给井内施加一定回压的 一整套专用管汇，是钻井 液压防喷器的配套装置， 也是控制井喷、平衡钻井 工艺和恢复油气井压力的 主要设备之一。
套管头
套管头是连接套管和各种井口装置的部件，用以支持技术套管和油层套管的重 力，密封各层套管间的环行空间，为安装防喷器、油管头和采油树等上部井口装置 提供过渡连接，并且通过套管头本体上的两个侧口，可以进行补挤水泥，监控井沉 和注平衡液等作业。
母三通
90°母弯头 油壬
120°母弯头
120°公弯头
活动弯头的两臂是采用两件组成，中间采用高压 活动弹子联体进行密封紧密连接在一起，其作用是改 变施工管线的连接方向和便于管线的连接。
抽汲防污染工具
在试油工作中，早期用的抽汲防污染工具一级密封防 喷盒，后来发展成两级密封防喷盒、滚轮抽吸防喷盒、液 压防喷盒等使抽吸工作更加合理、安全、可靠。目前防污 染效果最理想的是液压防喷盒。
方钻杆旋塞阀
旋塞阀分上旋塞和下旋塞，上旋塞阀接头螺纹为左旋，安装在方钻杆 上端；下旋塞阀接头连接螺纹为右旋，安装在方钻杆下端。当发生井喷时， 一方面用井口防喷器组封闭井口环行空间，同时根据实际情况关闭上旋塞 阀或下旋塞阀，阻止井液沿管柱内上窜，以保护水龙带与立管管线。开关 轻便，用专用扳手将球阀转轴旋转90度即可开关。
活门吊卡
月牙吊卡
空心杆卡子
泵杆吊卡
吊环
吊环有双臂吊环和单臂吊环，他的作用是与游 动滑车大钩相连，下连吊卡便于起下作业。
吊卡、吊环现场应用
地面管线锚定工具
地锚
地面管汇连接附件
管汇是用于冲砂、压裂、酸化和堵水等施工时，改变正 反循环或交替往井内打入不同液剂，可以不用停泵进行，并 有控制高压液流的作用。它由一些高压闸门、油壬、弯头、 三通和短节等组成。
Y221型封隔器
• 用途
可用于封层、卡水、压裂、酸化、地层测试等。
自封封井器
双闸板封井器
全封闸板
半封闸板
环形封井器
球形胶芯
控制装置
地面防喷器控制装置（简称液控装置）是控制井口防喷器组及液动 节流阀、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的 装置。液控装置的功用就是预先制备与储存足量的压力油并控制压力油 的流动方向，使防喷器得以迅速开关动作。
撞击式 泄油器
70泵挡板 式泄油器
挡板式 泄油器
抽油杆脱卡器
抽油杆扶正器
抽油杆扶正器
抽油杆防脱器
第三部分
封隔器是在套管里封隔油层的重要工具，
它的主要元件是胶皮筒，通过水力或机械的
作用，使叫皮筒鼓胀密封油、套管环行空间， 把上、下油层分开，达到某种施工目的。封 隔器的种类很多，按封隔器封隔件实现密封 的方式分为：自封式、压缩式、扩张式、组
Ф100 Ф110 Ф112 Ф114 Ф140
Ф50 Ф62 Ф60 Ф55 Ф70.9
780 910 1265 916 950
120 120 120 120 120
25 25 25 25 25
2 3/8TBG 2 7/8TBG 2 7/8TBG 2 7/8TBG 3 1/2TBG
5″ 5 1/2″ 5 1/2″ 5 1/2″ 7″ 防砂
基本参数： 工 作 压 力： 最大工作行程： 外 型 尺 寸： 重 量：
≤16MPa 60mm Φ 122×780 40.89kg
防污染液压防喷盒结构示意图
1、轴承压盖，2、扶正轮，3、木螺钉，4、螺杆，5、卡接头，6、螺栓，7、支撑体， 8、U形销，9、卡环，10、主体筒，11、护碗，12密封胶柱，13、排污套，14、排污 接头，15、密封盘根，16、密封盘根，17、液缸，18、油堵，19、传压接头，20、密 封盘根，21、护套，22、复位弹簧，23、活塞，24、下接头
K344-110封隔器结构图（475-8）
1、上接头，2、盘根，3、胶筒钢碗，4、硫化芯子，5、下接头，6、中心管
技术参数
最大 外径 mm 最小 通径 mm 适用 温度 ℃ 工作 压差 MPa
型
号
总长 mm
连接 扣型
适用 套管
备注
K344-100 K344-110 K344-112 K344-114 K344-140
最新井下作业常用工具介绍
井下 常用作业工具

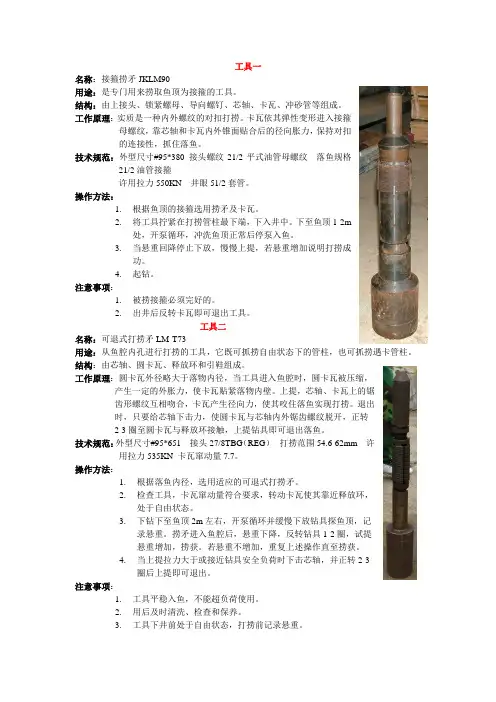

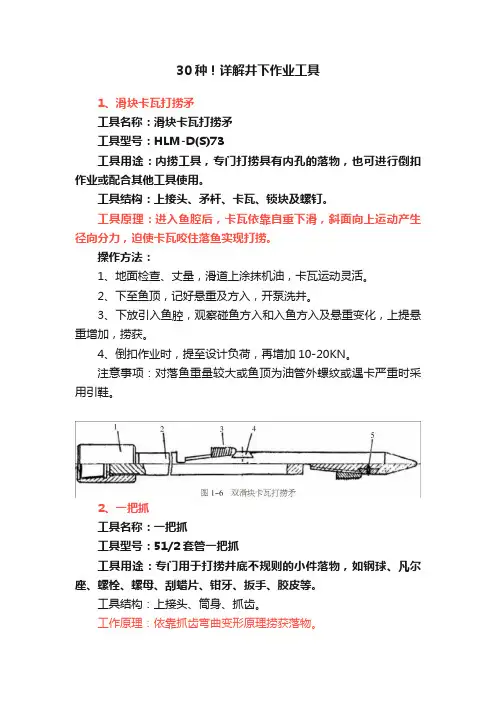

• • • • • • • • 地面配套工具 抽油泵及辅助工具 封隔器及辅助工具 修井打捞工具 修井螺杆钻具 激光割缝筛管 钻磨铣工具 套管整形及修复工具
第一部分
井口采油（气）树
采油（气）树的作用是控制与调节油、气，合理地进行生产，确保 顺利地实施压井、测试、打捞、注液等修井与采油（气）作业。 采油（气）树的型号：
钢丝绳 抽子头及抽 汲胶筒 防喷盒
防喷管
排污管 液压管
绳帽卡子
Biblioteka Baidu
第二部分
抽油泵
有杆抽油泵根据抽油泵的装配和在油管中固定方式 可分为管式抽油泵和杆式抽油泵。从用途上又可分为常 规泵和特种泵两类。
管式泵
管式泵一般由泵筒总成、柱塞总成、固定阀固定装置、 固定阀及打捞装置组成。管式泵结构简单，成本低，承载能 力大，但检泵需要起下全部油管，工作量比杆式泵大，适用 于浅井或中深井。 管式泵可分为整筒泵和组合泵。整筒泵泵筒的材质一般 为铬钼铝，经氮化处理，硬度高，耐磨、耐腐蚀，结构简单 ，但加工难度大。 组合泵泵筒强度高，衬套材质一般为20CrMn，经渗碳或 碳氮共渗处理，硬度高，耐磨，衬套短，易加工，但衬套易 错位。
工作原理
封隔器下井过程中，滑动销钉处于短轨道内，卡瓦上行程 被限位，不能接触锥体，无法实现坐封。此时，扶正器摩擦块 在弹力作用下，与套管内壁产生摩擦力，维持扶正器与管串同 步运行，保持滑动销钉处于短轨道内。达到预定位置时，上提 管串一定距离，使滑动销钉进入长轨道，完成转轨。然后，下 放管串，锥体迫使卡瓦张开，卡瓦与套管内壁咬合，完成封隔 器的支撑。在管柱下压力达到一定值时锥体剪钉被剪断，锥体 上行压迫胶筒，使胶筒径向扩径（7～10吨），完成封隔器坐 封。 解封时，上提管柱，胶筒失去约束缩径，锥体随管柱上行 与卡瓦脱离，卡瓦在箍簧及扶正器拉力的共同作用下，解除支 撑，完成解封。
坐封方式代号 １
转动管柱
２ 转动管柱
自封
３ 自封
液压
４ 液压
下工具
５ 下工具
热力
６ 热力
解封方式名称 提放管柱
解封方式代
１
２
３
４
５
６
支撑压缩式封隔器
该类型封隔器以井底（或卡瓦封隔器和 支撑卡瓦）为支点，地面加压一定管柱重力 老坐封的封隔器。可进行分层试油、采油、 卡水、堵水和酸化等施工作业。
主要技术参数
主要技术参数
规格 Y211-104 Y211-114 Y211-145 连接 螺纹 2 7/8TBG 2 7/8TBG 2 7/8TBG 最大 外径 mm 104 114 145 最小 通径 mm 55 62 62 工具 总长 mm 720 720 1100 适用 井温 ℃ 150 150 150 坐封载荷 KN 70~100 70~100 100~120 适用 套管 5″ 5 1/2 ″ 7″
电动潜油泵一般指整套装置，该装置分为井下、地面和 电力传送三部分。井下部分主要有多级离心泵、油气分离器 、保护器和潜油电机；地面部分主要有变压器、控制柜和井
口；电力传送部分是电缆。
电动潜油螺杆泵包括：井下机组、井下电缆、电泵井口 、控制柜和变压器。
泄油器
抽油井检泵需要提出抽油泵前必须把油管 内油泄掉，这个功能由泄油器完成。目前常用 的泄油器有撞击式泄油器、往复式泄油器、挡 板式泄油器、滑套式泄油器。
液压防喷盒
液压防喷盒是用于油井试油或抽汲过程中钢丝绳及井口 的密封,以防止酸液、原油和 水从钢丝绳、井口喷出,污染环 境，以改善工作环境条件，减轻工人劳动强度的一种专用工 具。 工作时靠手压泵产生的压力油经液压管线及控制阀被输 送到防喷盒本体内，推进活塞，使密封胶筒产生径向的多级 的收缩，对钢丝绳和防喷盒本体同时进行密封，在钢丝绳下 放时，手压泵必须回油，使活塞复位，密封胶筒松懈，内孔 扩大。钢丝绳在扶正轮扶正状况下可迅速下放。
合式四种。
封隔器型号
工作温度、工作压差 钢体最大外径 解封方式代号 坐封方式代号 支撑方式代号 分类代号
表： 分类名称 分类代号 自封式 Ｚ 压缩式 Ｙ 单向卡瓦 ２ 扩张式 Ｋ 悬挂 ３ 双向卡瓦 ４ 组合式 用各式的分类代号组合表示 锚瓦 ５
固定方式名称 尾管支撑 固定方式代号 １
坐封方式名称 提放管柱
Y211-114封隔器结构示意图
1、上接头，2、长胶筒，3、中心管，4、隔环，5、短胶筒，6、限位套，7、锥 体，8、剪断销钉，9、卡瓦，10、箍簧，11、卡瓦座，12、稳钉，13、扶正座， 14、扶正块，15、弹簧，16、滑环销钉，17、滑环，18、轨迹管，19、下接头。
扩张式封隔器
该封隔器使用时必须与定压单流凡尔同时使用， 封隔器工作时，油管内加压，液体通过下接头水眼进 入中心管与胶皮筒空间，使胶筒向外扩张，完成坐封。 压力达到一定值时，定压单流凡尔打开，（形成管柱 内与环空的液流通道）由于定压凡尔的阻流作用，管 柱内压力永远大于环空压力，封隔器保持密封工作状 态。当封隔器内外无压差时，排出内腔液体，胶筒收 缩，封隔器解封。可应用于注水、酸化压裂等管串施 工，该封隔器结构简单，操作方便。
胶皮闸门
地面测气工具
卧式气液分离器
立式分离器
垫圈流量计 U型管内盛水时，适于测＞ 3000m3/d以下气流量 U型管内盛水银时，适于测3000m3/d~8000 m3/d 气流量
临界速度流量计（适用范围＞ 8000m3/d）
井口控制设备
井口控制部分由自封封井器、半封封井器、全封封 井器所组成。 井控设备的功能： 1、预防井喷。保持井筒内泥浆静液柱压力始终大于 地层压力，防止井喷条件的形成。 2、及时发现溢流。对油气井进行监测，以便尽早发 现井喷预兆，尽早采取控制措施。 3、迅速控制井喷。溢流、井涌、井喷发生后，迅速 关井，实施压井作业，对油气井重新建立压力控制。 4、处理复杂井况。在油气井失控的情况下，进行灭 火抢险等处理作业。
1、上接头，2、中心管，3、长胶筒，4、隔环，5、短胶筒，6、盘根，7、 承压接头，8、剪断销钉，9、盘根，10、滑动接头，11、下接头等组成。
卡瓦压缩式封隔器
该封隔器可防止油管柱的轴向移动，靠下放一定管 柱重力坐封封隔器，压缩胶筒，使其直径变大，封隔油、 套环行空间，可用于分层试油、卡堵水、浅层酸化压裂， 与丢手配合可实现无管柱封层。
规格 Y11-104 Y111-114 Y111-145 连接 螺纹 2 7/8TBG 2 7/8TBG 2 7/8TBG 钢体最 大外径 104 114 145 最小内 通径 55 62 62 工具 总长 720 720 1100 适用 套管 5 ″ 5 1/2 ″ 7 ″
Y111-114封隔器的结构示意图
杆式泵
杆式泵有内、外两个工作筒，外工作筒上端装有锥体座 及卡箍，使用时将外工作筒随油管下入井中，然后把装有衬 套、柱塞的内工作筒接在抽油杆的下端放到外工作筒中并由
卡簧固定。检泵时不需起出油管，而是通过抽油杆将内工作
筒提出。因此，杆式泵又叫插入式泵。适用于下泵深度大， 产量较小的油井。
无杆采油泵
