井下作业常用工具20件
- 格式：doc
- 大小：132.50 KB
- 文档页数：9
下载文档原格式
合集下载
常用井下作业工具
螺杆钻具
工作原理：通过螺杆的旋转 和推进，实现钻孔和取芯
结构特点：由螺杆、钻头、 钻杆等部件组成
应用范围：广泛应用于石油、 天然气、地热等井下作业
优点：效率高、操作简便、 适应性强、使用寿命长
井下作业工具的使
04
用方法
钻头的使用方法
添加标题
钻头选择：根据井下 地质条件选择合适的 钻头类型
添加标题
考虑操作安全：选择操作简 单、安全可靠的工具
注意操作安全
确保工具质量合格，符合安全标准 操作前检查工具是否完好，有无损坏 操作时遵守操作规程，避免违规操作 定期对工具进行维护和保养，确保其性能稳定 操作过程中注意观察工具状态，发现异常及时处理 操作结束后，及时清理现场，确保安全
注意工具的可靠性
螺杆钻具的使用方法
检查螺杆钻具各部件是否完好， 确保钻具正常工作
连接钻具与钻机，确保连接牢 固可靠
启动钻机，调整钻具转速和扭 矩，确保钻具正常工作
钻具下放至井底，开始钻井作 业，注意观察钻具工作情况， 及时调整钻具转速和扭矩
钻具钻至预定深度后，停止钻 井作业，将钻具提至井口，进 行接至钻机，准备下一次钻 井作业
,
常用井下作业工具
汇报人：
CONTENTS
目 录
01 单击添加目录标题
02 井下作业工具的种类
03 常用井下作业工具的特点
04 井下作业工具的使用方法
05 井下作业工具的维护与保养
06
井下作业工具的选择与使用 注意事项
01
添加章节标题
井下作业工具的种
02
类
手动工具
手动钳子：用于夹持、 剪切、弯曲等操作
液压扩张器：用于扩张或收缩物体

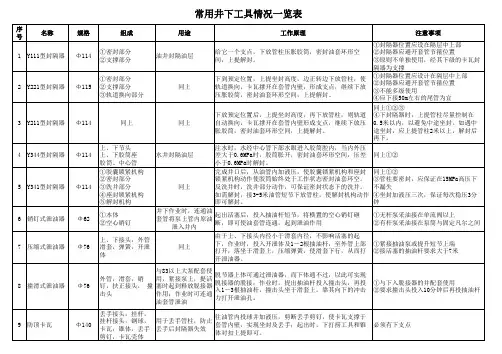

油田常用井下工具情况一览表
常用井下工具情况一览表
序 号
名称
1 Y111型封隔器
2 Y221型封隔器
3 Y211型封隔器 4 Y344型封隔器 5 Y341型封隔器 6 销钉式泄油器 7 压缩式泄油器
8 撞滑式泄油器
9 防顶卡瓦
规格
组成
用途
工作原理
注意事项
Φ114 Φ115 Φ114 Φ114 Φ114 Φ62 Φ76
①密封部分 ②支撑部分
同上 同上
24 双滑块打捞矛
Φ60
上接头，捞矛杆， 卡瓦，挡键
同上
25 对扣捞矛
Φ73
上接头，锁紧螺母 胀管，分瓣矛爪， 冲管，导向螺钉
同上
26 可退式打捞矛
Φ73
心轴，圆卡瓦，释 放环，引鞋
同上
27 开窗捞筒
Φ114 上接头，开窗筒
同上
28 对扣捞矛
29
抽油杆卡瓦打 捞筒
Φ89
上接头，胀管， 分 瓣矛爪，导向螺 钉，限位套
撞
与83以上大泵配套使 用，紧接泵上，提活 塞时起到释放脱接器 作用；作业时可连通 油套管泄油
脱节器上体可通过泄油器，而下体通不过，以此可实现 脱接器的脱接；作业时，提出抽油杆投入撞击头，再投 入1－3根抽油杆，撞击头坐于滑套上，靠其向下的冲击 力打开泄油孔。
①与下入脱接器的井配套使用 ②要求撞击头投入10分钟后再投抽油杆
上体随抽油杆下入泵内，对接时其锁爪套住下体中心 杆，在滑套、弹簧、锁爪作用下实现对接；需要脱开 时，上接抽油杆，在泵上释放接头作用下，脱接滑套受 阻，压缩弹簧，使锁爪失控则上下两体脱离。
下入的级数应根据井況和工艺而定
①多级使用时，配水器要上大下小 ②投捞时应自上而下；投堵时则相反
序 号
名称
1 Y111型封隔器
2 Y221型封隔器
3 Y211型封隔器 4 Y344型封隔器 5 Y341型封隔器 6 销钉式泄油器 7 压缩式泄油器
8 撞滑式泄油器
9 防顶卡瓦
规格
组成
用途
工作原理
注意事项
Φ114 Φ115 Φ114 Φ114 Φ114 Φ62 Φ76
①密封部分 ②支撑部分
同上 同上
24 双滑块打捞矛
Φ60
上接头，捞矛杆， 卡瓦，挡键
同上
25 对扣捞矛
Φ73
上接头，锁紧螺母 胀管，分瓣矛爪， 冲管，导向螺钉
同上
26 可退式打捞矛
Φ73
心轴，圆卡瓦，释 放环，引鞋
同上
27 开窗捞筒
Φ114 上接头，开窗筒
同上
28 对扣捞矛
29
抽油杆卡瓦打 捞筒
Φ89
上接头，胀管， 分 瓣矛爪，导向螺 钉，限位套
撞
与83以上大泵配套使 用，紧接泵上，提活 塞时起到释放脱接器 作用；作业时可连通 油套管泄油
脱节器上体可通过泄油器，而下体通不过，以此可实现 脱接器的脱接；作业时，提出抽油杆投入撞击头，再投 入1－3根抽油杆，撞击头坐于滑套上，靠其向下的冲击 力打开泄油孔。
①与下入脱接器的井配套使用 ②要求撞击头投入10分钟后再投抽油杆
上体随抽油杆下入泵内，对接时其锁爪套住下体中心 杆，在滑套、弹簧、锁爪作用下实现对接；需要脱开 时，上接抽油杆，在泵上释放接头作用下，脱接滑套受 阻，压缩弹簧，使锁爪失控则上下两体脱离。
下入的级数应根据井況和工艺而定
①多级使用时，配水器要上大下小 ②投捞时应自上而下；投堵时则相反
井下作业常用工具20件
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
井下小修作业18件常用工具(结构、原理、操作规程、使用注意事项并图配)
工具一名称：接箍捞矛JKLM90用途：是专门用来捞取鱼顶为接箍的工具。
结构：由上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管等组成。
工作原理：实质是一种内外螺纹的对扣打捞。
卡瓦依其弹性变形进入接箍母螺纹，靠芯轴和卡瓦内外锥面贴合后的径向胀力，保持对扣的连接性，抓住落鱼。
技术规范：外型尺寸#95*380 接头螺纹21/2平式油管母螺纹落鱼规格21/2油管接箍许用拉力550KN 井眼51/2套管。
操作方法：1.根据鱼顶的接箍选用捞矛及卡瓦。
2.将工具拧紧在打捞管柱最下端，下入井中。
下至鱼顶1-2m处，开泵循环，冲洗鱼顶正常后停泵入鱼。
3.当悬重回降停止下放，慢慢上提，若悬重增加说明打捞成功。
4.起钻。
注意事项：1.被捞接箍必须完好的。
2.出井后反转卡瓦即可退出工具。
工具二名称：可退式打捞矛LM-T73用途：从鱼腔内孔进行打捞的工具，它既可抓捞自由状态下的管柱，也可抓捞遇卡管柱。
结构：由芯轴、圆卡瓦、释放环和引鞋组成。
工作原理：圆卡瓦外径略大于落物内径，当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁。
上提，芯轴、卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出时，只要给芯轴下击力，使圆卡瓦与芯轴内外锯齿螺纹脱开，正转2-3圈至圆卡瓦与释放环接触，上提钻具即可退出落鱼。
技术规范：外型尺寸#95*651 接头27/8TBG（REG）打捞范围54.6-62mm 许用拉力535KN 卡瓦窜动量7.7。
操作方法：1.根据落鱼内径，选用适应的可退式打捞矛。
2.检查工具，卡瓦窜动量符合要求，转动卡瓦使其靠近释放环，处于自由状态。
3.下钻下至鱼顶2m左右，开泵循环并缓慢下放钻具探鱼顶，记录悬重。
捞矛进入鱼腔后，悬重下降，反转钻具1-2圈，试提悬重增加，捞获。
若悬重不增加，重复上述操作直至捞获。
4.当上提拉力大于或接近钻具安全负荷时下击芯轴，并正转2-3圈后上提即可退出。
注意事项：1.工具平稳入鱼，不能超负荷使用。
井下作业常用工具20件
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
最新井下作业常用工具介绍共74页PPT
定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

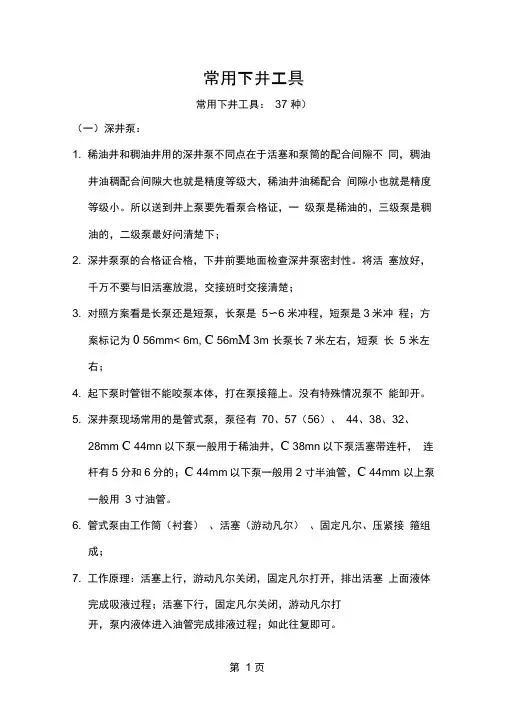

常用下井工具共19页文档
常用下井工具常用下井工具：37 种）（一）深井泵：1. 稀油井和稠油井用的深井泵不同点在于活塞和泵筒的配合间隙不同，稠油井油稠配合间隙大也就是精度等级大，稀油井油稀配合间隙小也就是精度等级小。
所以送到井上泵要先看泵合格证，一级泵是稀油的，三级泵是稠油的，二级泵最好问清楚下；2. 深井泵泵的合格证合格，下井前要地面检查深井泵密封性。
将活塞放好，千万不要与旧活塞放混，交接班时交接清楚；3. 对照方案看是长泵还是短泵，长泵是5〜6米冲程，短泵是3米冲程；方案标记为0 56mm< 6m, C 56m M 3m 长泵长7米左右，短泵长5 米左右；4. 起下泵时管钳不能咬泵本体，打在泵接箍上。
没有特殊情况泵不能卸开。
5. 深井泵现场常用的是管式泵，泵径有70、57（56）、44、38、32、28mm C 44mn以下泵一般用于稀油井，C 38mn以下泵活塞带连杆，连杆有5分和6分的；C 44mm以下泵一般用2寸半油管，C 44mm 以上泵一般用3 寸油管。
6. 管式泵由工作筒（衬套）、活塞（游动凡尔）、固定凡尔、压紧接箍组成；7. 工作原理：活塞上行，游动凡尔关闭，固定凡尔打开，排出活塞上面液体完成吸液过程；活塞下行，固定凡尔关闭，游动凡尔打开，泵内液体进入油管完成排液过程；如此往复即可。
8. 深井泵应放在专用的管桥凳上，决不允许放在抽油机平衡块处。
9. 注汽管柱带一次I型泵、一次H型泵、一次皿型泵、杆式泵特点:节省起隔热管柱下油管柱工作量。
一次型泵H、一次型泵皿、杆式泵能注汽多次、抽油多次。
现在用注汽杆式泵的多。
完井注汽时应注意配好的抽油杆、抽油杆短节、光杆放到采油站上，并量好、记好尺寸以备下次用。
（二）封隔器:1. 现场封隔器有连管柱的和丢手封隔器两种；2. 稠油井密封接头属于连管柱的封隔器，稠油井套管直径大，封隔器外径也大。
下封隔器要按操作规程操作；3. 常用封隔器有Y211-114、Y111-114、K344-114、Y341-114、FH-5封隔4. 起下作业时，操作要平稳。
井下作业常用工具工具
二 、结构：
由上接头、矛杆、卡瓦、锁块及螺钉等组成。
三、 技术规范：
规格型号HLM-D（S）73，外径105（mm） 接头螺纹NC31（210） 打捞尺寸52.6~64mm 许用拉力781kN 长度550，650，750，800，1000，1200，1500，1800，2000mm
4、 如管柱未卡，可直接下此工具，如遇卡严重，可配合震击类工具使用。
第八、 短鱼顶打捞筒
一、 用途：
打捞鱼头离卡点距离很短或鱼顶在接箍以上长度很小的落物。一般鱼头露出50mm就能被抓住。
二、 结构：
上接头、控制环、蓝式卡瓦、筒体、引鞋（很短，约20mm，卡瓦离底部很近）等
三、 作用原理：
六、注意事项：
1打捞时 不允许猛顿鱼顶，以防止鱼顶或打捞螺纹顿坏。
2注意分析判断造扣位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
第二、 母 锥
一 、用途：
是一种专门用于从管柱外壁进行造扣打捞的工具，如油管、钻杆等。
二 、结构：
是长筒形整体结构，有上接头与本体两部分构成。接头上有正反扣标志槽。本体内锥面上有打捞螺纹。
螺旋式卡瓦打捞筒：上接头、壳体总成、螺旋式卡瓦、控制环、密封圈、引鞋
三、 作用原理：
捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移，将落鱼卡紧捞出。
四、 技术规范：
A系列可退式打捞筒：规格型号LT-03TA 外形尺寸114*846mm 接头螺纹NC31 打捞尺寸:不带台肩72~74.5mm;带台肩77~79mm
抗拉极限≥932kN,
四、作用原理：
公锥进入打捞鱼腔之后，加适当钻压旋转钻具吃入落物内壁进行造扣，当其能承受一定的拉力和扭距时，可采用上提或倒扣的办法将落物全部或部分捞出。
由上接头、矛杆、卡瓦、锁块及螺钉等组成。
三、 技术规范：
规格型号HLM-D（S）73，外径105（mm） 接头螺纹NC31（210） 打捞尺寸52.6~64mm 许用拉力781kN 长度550，650，750，800，1000，1200，1500，1800，2000mm
4、 如管柱未卡，可直接下此工具，如遇卡严重，可配合震击类工具使用。
第八、 短鱼顶打捞筒
一、 用途：
打捞鱼头离卡点距离很短或鱼顶在接箍以上长度很小的落物。一般鱼头露出50mm就能被抓住。
二、 结构：
上接头、控制环、蓝式卡瓦、筒体、引鞋（很短，约20mm，卡瓦离底部很近）等
三、 作用原理：
六、注意事项：
1打捞时 不允许猛顿鱼顶，以防止鱼顶或打捞螺纹顿坏。
2注意分析判断造扣位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
第二、 母 锥
一 、用途：
是一种专门用于从管柱外壁进行造扣打捞的工具，如油管、钻杆等。
二 、结构：
是长筒形整体结构，有上接头与本体两部分构成。接头上有正反扣标志槽。本体内锥面上有打捞螺纹。
螺旋式卡瓦打捞筒：上接头、壳体总成、螺旋式卡瓦、控制环、密封圈、引鞋
三、 作用原理：
捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移，将落鱼卡紧捞出。
四、 技术规范：
A系列可退式打捞筒：规格型号LT-03TA 外形尺寸114*846mm 接头螺纹NC31 打捞尺寸:不带台肩72~74.5mm;带台肩77~79mm
抗拉极限≥932kN,
四、作用原理：
公锥进入打捞鱼腔之后，加适当钻压旋转钻具吃入落物内壁进行造扣，当其能承受一定的拉力和扭距时，可采用上提或倒扣的办法将落物全部或部分捞出。
井下工具总汇
井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机1、公锥SY5114—922、母锥SY5115--923、滑块捞矛SY/T5069—20004、可退式捞矛SY/T5069—20005、分瓣捞矛SY/T5069—20006、TFLM—T 型提放式可退捞矛7、提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000工作原理倒扣捞矛主要由上接头、矛杆、花键套、限位块、卡瓦等组成。
井下作业常用工具介绍
基本参数：
工 作 压 力：
最大工作行程：
外 型 尺 寸：
重
量：
≤16MPa
60mm Φ122×780
40.89kg
防污染液压防喷盒结构示意图
1、轴承压盖，2、扶正轮，3、木螺钉，4、螺杆，5、卡接头，6、螺栓，7、支撑体， 8、U形销，9、卡环，10、主体筒，11、护碗，12密封胶柱，13、排污套，14、排污 接头，15、密封盘根，16、密封盘根，17、液缸，18、油堵，19、传压接头，20、密 封盘根，21、护套，22、复位弹簧，23、活塞，24、下接头
上卸扣工具
液动油管钳是靠液压系统进行控制和传递动力的上 卸油管扣的专用工具。
液压钳现场应用
油管小滑车
起吊工具
吊卡是用来起吊并卡住套管、 钻杆、油管、抽油杆的专用工具， 起下作业时，用吊环将吊卡悬吊在 游动滑车上，吊卡再卡住套管（或 钻杆、油管、抽油杆）便可以进行 起下作业了。吊卡一般为活门吊卡 和月牙吊卡两种型式。
防喷器井口安装
节流压井管汇
节流压井管汇是控制 井内各种流体的流动，或 改变流动路线，通过节流 阀给井内施加一定回压的 一整套专用管汇，是钻井 液压防喷器的配套装置， 也是控制井喷、平衡钻井 工艺和恢复油气井压力的 主要设备之一。
套管头
套管头是连接套管和各种井口装置的部件，用以支持技术套管和油层套管的重 力，密封各层套管间的环行空间，为安装防喷器、油管头和采油树等上部井口装置 提供过渡连接，并且通过套管头本体上的两个侧口，可以进行补挤水泥，监控井沉 和注平衡液等作业。
活门吊卡 月牙吊卡
泵杆吊卡
空心杆卡子
吊环
吊环有双臂吊环和单臂吊环，他的作用是与游 动滑车大钩相连，下连吊卡便于起下作业。
井下作业工工具大全
常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。
3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。
4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。
当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。
随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。
5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。
②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。
3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。
7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。
7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。
井下工具 (2)
井下工具1. 引言井下工具是指在地下井、隧道、矿井、油井等需要人工进入的地下空间中使用的设备和工具。
这些工具广泛应用于矿山开采、地铁隧道施工、石油勘探等领域，为工程师和工人提供了必要的支持和保护。
井下工具的选择和使用是关键，有助于提高施工安全性和效率。
本文将介绍几种常见的井下工具，包括安全工具、施工工具和监测工具，并对其特点和应用进行简要说明。
2. 安全工具2.1 防护头盔防护头盔是最基本的安全防护工具之一，用于保护工人头部免受坠落物体的伤害。
井下作业往往存在高处坠物的风险，佩戴防护头盔可以有效减轻伤害程度，为工人提供头部防护。
防护头盔通常由聚碳酸酯或聚乙烯等材料制成，具有耐冲击、抗刮割、高温耐受等特点。
2.2 防护手套井下工作环境复杂，有时需要进行手动作业，为了保护工人的双手免受伤害，使用防护手套是必不可少的。
防护手套通常采用耐酸碱、耐油脂的橡胶或聚酯纤维材料制成，具有防护性能和灵活性。
选择合适的防护手套是很重要的，不同工作环境对手套的要求也不同。
例如，进行化学处理的工作需要选择耐酸碱的手套，而搬运重物的工作则需要选择耐磨损和抗滑的手套。
2.3 防护鞋井下工作场所存在许多危险因素，如尖锐物体、湿滑地面等。
为了保护工人的足部安全，使用防护鞋是必要的。
防护鞋采用优质橡胶或塑料制成，具有耐磨性、防滑性和防穿刺性能。
选择合适的防护鞋，不仅应考虑舒适度和透气性，还需要根据工作环境选择合适的款式和特性。
3. 施工工具3.1 掘进机掘进机是地下隧道施工中常用的工具之一，用于开挖和支护隧道。
掘进机通常由钻进机构、爆破装置、运料系统和尾部支撑系统等部分组成。
它的主要优势是能够实现快速、高效的隧道开挖，保证施工进度。
掘进机根据其工作方式和结构特点可以分为不同种类，如盾构机、隧道掘进机等。
选用合适的掘进机可以大幅提高施工效率和质量。
3.2 爆破工具在地下工程中，有时需要进行爆破作业以快速破坏岩石或地层。
爆破工具是进行爆破作业的必备设备之一。
井下作业工工具大全
常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。
3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。
4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。
当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。
随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。
5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。
②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。
3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。
7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。
7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。
常用井下作业工具介绍PPT
Y211-104 2 7/8TBG 104
55Biblioteka 720 150 70~100 5 ″
Y211-114 2 7/8TBG 114
62
720 150 70~100 5 1/2 ″
Y211-145 2 7/8TBG 145
62 1100 150 100~120 7 ″
工作原理
封隔器下井过程中，滑动销钉处于短轨道内，卡瓦上行程 被限位，不能接触锥体，无法实现坐封。此时，扶正器摩擦块 在弹力作用下，与套管内壁产生摩擦力，维持扶正器与管串同 步运行，保持滑动销钉处于短轨道内。达到预定位置时，上提 管串一定距离，使滑动销钉进入长轨道，完成转轨。然后，下 放管串，锥体迫使卡瓦张开，卡瓦与套管内壁咬合，完成封隔 器的支撑。在管柱下压力达到一定值时锥体剪钉被剪断，锥体 上行压迫胶筒，使胶筒径向扩径（7～10吨），完成封隔器坐 封。
采油（气）树的型号：
修改或该型设计次数， 用阿拉伯数字表示 工厂代号，用汉语拼音字母表示 最大工作压力/公称通径，用阿拉伯数字表示 产品代号，用汉语拼音表示
采油（气）树连接型式分为螺纹式、法兰式和卡箍式三种，法兰式 和卡箍式最常用。
采油（气）树最大工作压力由其端部或出口连接的最大工作压力决 定。
KQS25/65型采气树
无杆采油泵
电动潜油泵一般指整套装置，该装置分为井下、地面和 电力传送三部分。井下部分主要有多级离心泵、油气分离器 、保护器和潜油电机；地面部分主要有变压器、控制柜和井 口；电力传送部分是电缆。
电动潜油螺杆泵包括：井下机组、井下电缆、电泵井口 、控制柜和变压器。
泄油器
抽油井检泵需要提出抽油泵前必须把油管 内油泄掉，这个功能由泄油器完成。目前常用 的泄油器有撞击式泄油器、往复式泄油器、挡
常用井下工具介绍PPT课件
一.打捞工具
杆管类打捞工具
管杆类落物包括断脱在井内的油管、钻杆、抽油杆、压力计等。 可供选择的工具有:•各式打捞矛、打捞筒、公母锥;开窗捞筒; 活门打捞器等。
一.打捞工具
绳索类打捞工具
绳索类落物是指钢丝绳、电缆、试井钢丝等落物 打捞绳索类落物可供选择的工具主要有：内钩、外钩、隐蔽 式内外钩等。 如果绳索类落物被压实，工具无法插入打捞时，可用套铣管 套磨铣。
提
纲
一.打捞工具 二.磨套铣类工具 三.封隔器及桥塞类工具 四.功能类工具 五.管柱类及完井工具 六.其它类
一.打捞工具
为使油气水井井筒畅通，对在其生产过程中因各种原因造 成的井内落物或其堆积物都需要进行清理和打捞处理。
井下落物的种类多种多样,但归纳起来.主要有管杆类、绳索 类及不规则小件类等，所以打捞工具有不同的应用类别，对于卡 固类打捞，则采取采取切割、倒扣、震击等方法，另外为配合解 卡打捞还有测卡技术、爆炸松扣、化学切割等技术。
一.打捞工具
杆管类打捞工具
管杆类落物包括断脱在井内的油管、钻杆、抽油杆、压力计等。 可供选择的工具有:•各式打捞矛、打捞筒、公母锥;开窗捞筒; 活门打捞器等。
一.打捞工具
杆管类打捞工具
可
用于从
退
油管,钻杆, 配水器等
使用方法与打捞原理
可退式打捞矛由心轴、卡瓦、导引杆组成。
式 打
有内腔类 落物内部
倒扣捞筒由上接头，简体、卡瓦，限位座，弹簧，密封装置 和引鞋等零件组成。筒体下部是圆锥形并在内表面置有三个键，筒 体卡瓦三个键槽相对应，两锥面的切合使卡瓦产生夹紧力，实现打 捞。三个键用来传递扭矩。在简体上部三个键的部位，安装有限位 座，可轴向滑动。限位座由上圈，下圈，和环形槽三个部分组成。 卡瓦共三块，均布在限位座上。每块卡瓦由吊挂块，卡瓦体和卡瓦 锥体三部分组成。吊挂块是弧形块与弧形卡瓦体垂直相交接在一起。 弧形块与环形槽有良好的配合。卡瓦体是弧形的薄壁板，其外是锥 面，锥度同简体下部圆锥形内表面一致。其内为圆弧面，加工有三 角形牙，最下端有一大的内倒角。卡瓦最下端大的内倒角，能很容 易地引入落鱼。同时，一旦大倒角进入简体锥面上的三个键的内倾 夹角中，卡瓦就被限定，再也不能抓住落鱼。如果从安装位置上看， 简体锥面上的三个键处于三块卡瓦之间，一旦筒体上有正，反扭矩， 键就把扭矩传递给卡瓦及至落鱼。
常用井下工具
常用井下工具
一、井下常用修井工具
1、铅模
1）用途：铅模是探视井下套管损坏类型、程度 和落物深度、鱼顶形状、方位的专用工具，根据 印痕判断事故的性质，为制定修理和打捞落物的 措施及选择工具提供依据。
2）结构：平底铅模和锥形铅模
3）使用技术要求：①下井前必须认真检查连接 螺纹、接头及铅壳镶装程度。②铅模打印规定： 一般选择比欲测内径小4—5mm的铅模。铅模只 允许打印一次。不能重复打印。
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
打捞公扣 为母扣的 落物
捞矛Leabharlann 捞矛捞筒三、杆类落物常用工具 1）抽油杆捞筒 2）组合式抽油杆打捞筒 3）三球打捞器 4）其它适用于油管内或套管内打捞 杆类落手的工具。
四、小物件落物打捞工具
1）强磁打捞筒（器） 2）反循环打捞工具 3）局部反循环打捞篮 4）一把抓捞筒 5）其它用于打捞小物件的筒、篮类打捞 工具。
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
7“（155mm）、51/2”（118mm）两种主要铅模
２、公、母锥
１）公锥是一种专门从管类落物内孔进行造扣 打捞的工具。当鱼顶是接箍、接头和钻杆加厚 部分时，使用公锥比较合适。 2）母锥是一种专门从管、杆类落物外壁进行造 扣打捞的工具。当鱼顶是钻杆或油管本体时， 使用母锥比较合适。 3）公、母锥作用原理 依靠打捞螺纹在钻具压力与扭矩作用下，吃入 落物内壁或外壁造扣将落物捞出。
用于打捞小件落物的工具，如钢球、钳牙、碎胶皮 等。
7、强磁打捞器 用于打捞小件金属落物的专用工具。
一、井下常用修井工具
1、铅模
1）用途：铅模是探视井下套管损坏类型、程度 和落物深度、鱼顶形状、方位的专用工具，根据 印痕判断事故的性质，为制定修理和打捞落物的 措施及选择工具提供依据。
2）结构：平底铅模和锥形铅模
3）使用技术要求：①下井前必须认真检查连接 螺纹、接头及铅壳镶装程度。②铅模打印规定： 一般选择比欲测内径小4—5mm的铅模。铅模只 允许打印一次。不能重复打印。
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
捞矛
打捞公扣 为母扣的 落物
捞矛Leabharlann 捞矛捞筒三、杆类落物常用工具 1）抽油杆捞筒 2）组合式抽油杆打捞筒 3）三球打捞器 4）其它适用于油管内或套管内打捞 杆类落手的工具。
四、小物件落物打捞工具
1）强磁打捞筒（器） 2）反循环打捞工具 3）局部反循环打捞篮 4）一把抓捞筒 5）其它用于打捞小物件的筒、篮类打捞 工具。
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
捞钩
7“（155mm）、51/2”（118mm）两种主要铅模
２、公、母锥
１）公锥是一种专门从管类落物内孔进行造扣 打捞的工具。当鱼顶是接箍、接头和钻杆加厚 部分时，使用公锥比较合适。 2）母锥是一种专门从管、杆类落物外壁进行造 扣打捞的工具。当鱼顶是钻杆或油管本体时， 使用母锥比较合适。 3）公、母锥作用原理 依靠打捞螺纹在钻具压力与扭矩作用下，吃入 落物内壁或外壁造扣将落物捞出。
用于打捞小件落物的工具，如钢球、钳牙、碎胶皮 等。
7、强磁打捞器 用于打捞小件金属落物的专用工具。
30种井下作业工具
30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
蓝式矛头可以适应不同的内径，提高了工具的适用范围。
6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。
7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
公锥头可以适应不同的内径，提高了工具的适用范围。
8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
母锥头可以适应不同的内径，提高了工具的适用范围。
9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
四、油管接箍捞矛1、名称：油管接箍捞矛2、用途：专门捞取鱼顶为油管接箍的工具。
3、结构：上接头、缩紧螺母、导向螺钉、芯轴、卡瓦、冲砂管。
4、工作原理：实质是一种内外螺纹的对扣打捞。
卡瓦下端30。
锥角进入被捞接箍时，卡瓦上行，抵住上接头，卡瓦内缩，卡瓦下端外螺纹与接箍内螺纹对扣。
上提钻具，芯轴、卡瓦内外锥面贴合，产生径向胀力，阻止对扣后的螺纹牙尖退出牙间，实现打捞。
5、技术规范：规格型号：JKLM90 外形尺寸：φ95mm×380mm 接头螺纹：φ73mm平式油管母扣打捞落鱼规格：φ73mm平式油管接箍许用拉力：550KN 工作井眼尺寸：127-139.7mm 规格型号：JKLM107 外形尺寸：φ112×480 接头螺纹：φ89平式油管母扣打捞落鱼规格：φ89mm平式油管接箍许用拉力：700KN 工作井眼尺寸：φ139.7-168mm6、操作规程：（1）根据井内鱼顶规格选用捞矛及卡瓦。
（2）下至鱼顶以上1-2m，冲洗鱼顶，待循环正常后停泵入鱼。
（3）悬重回降停止下放，慢提，悬重增加捞获。
（4）起钻。
7、注意事项：（1）被捞接箍必须是完好的。
（2）出井后反转卡瓦即可退出工具。
（3）工具下井前上部应接安全接头。

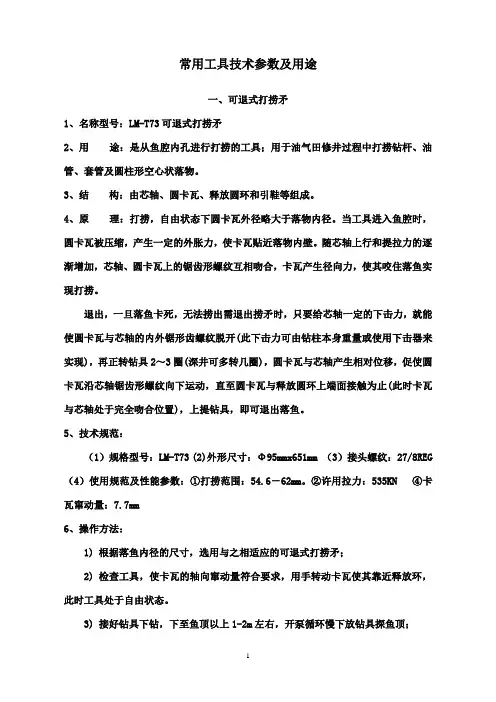

五、可退式打捞矛1、名称：LM-T73可退式打捞矛 (LM-T89可退式打捞矛)2、使用范围及用途：从鱼腔内孔打捞的工具，对自由或遇卡状态的管柱都可抓捞。
3、结构：由芯轴、圆卡瓦、释放环、引鞋组成。
4、工作原理：自由状态下，圆卡瓦略大于落物内径，进入鱼腔后，圆卡瓦被压缩，产生外胀力，紧贴落物内壁；上提芯轴，芯轴与圆卡瓦锯齿形螺纹吻合，产生径向力，实现打捞。
退出时，钻具下击，正转2-3圈，使圆卡瓦与芯轴锯齿形螺纹分开，上提退出。
选择检查工具，下至距鱼顶2m开泵循环，缓慢放入鱼腔，悬重有下降显示时，反转1-2圈，试提悬重增加，起钻；退出时，钻具下击，正转2-3圈，上提即退出。
7、注意事项：工具平稳入鱼，不能超出许用范围；用后清洗、检查和保养。
六、倒扣捞矛1、名称：倒扣捞矛2、结构：由上接头、矛杆、花键套、限位块、定位螺钉、卡瓦等零件组成。
3、用途：用于打捞、倒扣又可释放落鱼，还能进行修井液循环。
倒扣捞矛靠两个零件在斜面或锥面上相对移动胀紧或松开落鱼，靠键和键槽传递力矩，或正转或倒扣。
6、、操作方法：①、检查工具与落鱼尺寸符合。
②、拧紧螺纹，下井。
③、至鱼顶1～2m时，开泵循环冲洗，正常后停泵。
④、右旋下放，悬重下降，停。
⑤、上提至设计的倒扣负荷、倒扣。
⑥、释放落鱼时，用钻具下击，右旋约1/4～1/2圈，上提钻具即可退出。
7、注意事项：①、平稳操作，严禁猛顿。
②、不允许超过许用范围。
七、篮式卡瓦捞筒1、名称：蓝式卡瓦捞筒2、用途：外捞工具，用于打捞内孔堵死的圆柱状落物。
3、结构：由上接头、筒体总成、篮式卡瓦、铣控环、内密封圈、O型圈、引鞋组成。
篮式卡瓦捞筒捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿形锥面产生相对位移，将落物卡紧捞出。
6、操作方法：根据落鱼选工具，地面检查完好，接在钻柱底部入井，至鱼顶2～3m开泵冲洗并缓慢下放的同时正转钻具2～3圈，悬重回降、泵压升高时试提，悬重增加，捞获起出；遇阻严重，可下击钻具，边正传边上提，即可退出工具。
7、注意事项：①使用蓝式卡瓦捞筒磨铣修整鱼顶时，加压不易过大。
②因捞筒内有密封圈，当落鱼进入捞筒循环洗井时，应注意泵压变化，防止憋泵。
③由于工具外径较大，井内必须清洁，防止卡钻。
八、倒扣捞筒1、名称：倒扣捞筒2、结构：由上接头，筒体、卡瓦、限位座、弹簧、密封装置和引鞋组成。
3、用途：用于打捞、倒扣又可释放落鱼还能进行修井液循环。
靠两个零件在锥面或斜面上的相对运动加紧或松开落鱼，靠键和键槽的传递扭矩。
6、操作方法：①、检查捞筒规格是否同打捞落鱼尺寸相等。
②、拧紧各部螺纹，下井。
③、距鱼顶1-2m开泵循环冲洗鱼顶，待正常后停泵，记录悬重。
④、慢慢右旋，下放，悬重回降后停。
⑤、按规定上提并倒扣。
⑥、需要退出落鱼时钻具下击，使工具正旋转1/4-1/2圈并上提钻具，即可退出落鱼。
7、注意事项：①、严禁猛墩，平稳操作。
②解卡、起钻或倒扣时，不允许超过使用范围。
九、不可退式抽油杆打捞筒1、名称：CLT01（CLT02、CLT03、CLT04）抽油杆捞筒2、用途：它是不可退式打捞工具，不可退式抽油杆打捞筒抓住抽油杆上提即可捞出。
3、结构：由上接头、筒体、内套、弹簧、卡瓦等。
4、工作原理：经筒体内锥面进入筒内的抽油杆，首先推动两瓣卡瓦上行，并随内孔增大，弹簧受压。
内孔达到一定值后，由于弹簧力的作用卡瓦被下推，筒体、卡瓦内外锥面贴合，上提钻具，内外锥面产生径向夹紧力，两块卡瓦内缩，咬住抽油杆，实现打捞。
6、操作方法按井底抽油杆尺寸选定卡瓦，井口抽油杆尺寸选定上接头；拧紧各部螺纹，下入井内；指重表悬重下降，停止下放；上提工具管柱；出井后，卸去上接头、弹簧，取出卡瓦，即可抽出抽油杆。
7、注意事项入鱼困难时可慢慢右旋引入筒体。
十、磁力打捞器1、名称：磁力打捞器2、用途：用于打捞小件铁磁性落物。
3、结构：由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成。
4、工作原理：磁力打捞器是一个以壳体引鞋和芯铁为两个同心环形磁极，两极磁通路之间为无铁磁材料区域，使芯铁、引鞋最下端有很高的磁场强度。
由于磁通路是同心的，因此磁力线呈辐射状，并集中于靠近打捞器下端的中心处，可把小块铁磁性落物磁化吸附在磁极中心，实现打捞。
①根据井径及落物特点，选择合适引鞋及打捞器。
②下至距井底3～5m时循环冲洗。
③缓慢下放，加压小于10KN后上提0.5～1m，转动90°，重复上述动作，确认落物被吸，上体停泵，起钻。
7、注意事项①工具下井前，需和其它铁磁性设备隔开。
②取护磁板及落物时，操作者施力方向与工具中心线垂直。
③不准持铁磁性工具接近打捞器底部。
④避免剧烈震动和摔碰。
十一、三球打捞器1、名称：三球打捞器2、用途：用来在套管内打捞抽油杆接箍或加厚台肩部位的工具。
3、结构：由筒体、钢球、引鞋组成。
4、技术规范：规格型号外形尺寸接头螺纹落物规格工作井眼SQ114-02 Ф114×305 27/8TBG 7/8、3/4杆台肩接箍 139.7mmSQ150 Ф150×320 4TBG 台肩接箍 177.8mm5、工作原理：带接箍或带台肩的抽油杆进入引鞋后，推动钢球上行，内切圆增大，待接箍通过三个球后，三个球回落停靠在杆本体上，上提钻具，接箍尺寸较大无法通过而压在三个球上，三个钢球在斜孔作用下，给落物以径向夹紧力，从而抓住落鱼。
6、操作方法：1)将三球打捞器连接在工具管柱的最下端。
2)下井，待通过鱼头后，缓慢上提，原悬重增加，说明抓住落鱼。
3)起钻。
7、注意事项：①下井前必须通井；②检查工具外径尺寸，三球活动情况并涂机油润滑。
十二、梨形胀管器1、名称：梨形胀管器2、用途：用以修复井下套管变形较小的工具。
3、结构：梨形胀管器为一整体结构，其过水槽可分为直槽式和螺旋槽式两种。
当钻具施加给工具下击力时，其锥体大端与套管变形部位接触的瞬间所产生的侧向分力直接挤胀套管变形部位。
6、操作方法：确定套管变形的最大通径及深度，用比该数据大2mm的胀管器，连接下至近变形井段一根，开泵洗井，至变形处，上提2～3m,以较快速度下至变形处以上0.3～0.4m时，突然刹车，使工具冲胀变形变形套管，直至通过后换下一级，达到设计要求。
7、注意事项：多次操作仍不能通过时，不可高速冲胀以免胀管器卡死，形成恶性卡钻事故。
十三、反循环打捞篮1、名称：反循环打捞篮2、结构：由上接头、筒体、篮筐总成、引鞋组成。
3、技术规范型号 FLL03 外形尺寸Φ110mm×1153mm 接头螺纹 210 落物最大外径 75mm 工作井眼Φ139.7mmFLL06 外形尺寸Φ147mm×1161mm 接头螺纹310 落物最大外径110mm 工作井眼Φ177.8mm4、工作原理依靠大流量、高压力的反洗井泥浆冲击井底，使落物悬浮运动推动篮爪绕销轴转动竖起，篮筐开口加大，落物进入，篮爪回复原位，阻止落物出筐，实现打捞。
5、操作方法(1)检查各零部件是否完好灵活。
(2)将工具下至井底以上3～5m开泵反洗井。
(3)循环正常后，边冲边慢放钻具，当工具遇阻或泵压升高时，提钻0.5～1m并做好方入记号。
(3)快速下放，离井底0.3m左右突然刹车，使工具快速下行，造成井底液体紊流，迫使落物进入筒体。
（4）洗井10分钟停泵、起钻。
