TTS井下作业工具替代NOV郑1526 082 2709 Q 285151 9548国民油井华高公司Reedhycalog®钻头，拥有独特专利技术,并具有卓越的使用性能。

Reedhycalog®钻头根据不同地层，不同的驱动类型和井身结构而设计和提供不同的产品系列，能实现市场领先的机械钻速（ROP），降低钻井成本。

国民油井华高公司井下工具全面提供各种井下马达，用于直井、定向井、小井眼和连续油管钻井。

在中国国民油井华高可以提供各种性能钻井马达，根据客户需求，既可以销售，也可租赁。

国民油井华高公司扩眼工具部门，拥有业内最完整的扩眼工具种类和专业技术，能够满足最苛刻的扩眼挑战。

Anderreamer™可变径扩眼器双心钻头及配套工具同心扩眼器及配套工具国民油井华高井下工具部门提供石油天然气业内最可靠和最全面的钻井工具和产品，以满足当今钻井作业的要求。

Agitator™水力振荡器水平井旋转导向工具Anderdrift™直井测斜工具随钻震击器/ Intensifier™震击加速器钻井缓冲器国民油井华高井下工具部门生产的Bowen®打捞工具，是石油天然气工业界85年来最负盛名和值得信赖的打捞工具。

内外抓捞工具落鱼振击工具落物回收打捞工具磨銑和切割工具修井和完井工具国民油井华高井下部门，提供世界最广泛的所有工程作业的连续油管工具，钢丝作业工具及流量控制设备。

连续油管钻井工具连续油管震击器连续油管清洗和打捞工具连续油管钢丝下放和上提工具连续油管切割器、刮刀、磁性捞砂筒维修设备国民油井华高井下工具部门制造的维修设备，为用户的井下工具及设备提供便捷维修服务。

TorqueMaster™上、卸扣器连续旋转TorqueMaster™机器压曲机动力钳震击器& 马达测试台维修台钳井下电子仪器国民油井华高井下工具部门所制造的电磁无线随钻测量BlackStar系统，建立了井下数据采集标准，它与RSS地面传感器相结合，在最苛刻的环境下，提供全面的井下测量方案。

其他打捞工具1磁力打捞器1.1用途磁力打捞器是用来打捞在钻井、修井作业中掉入井里的钻头巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。

对于能进行正反循环的磁力打捞器，尚可打捞小件非磁性落物。

1.2基本结构磁力打捞器的种类很多，根据基本结构可以分为正循环型强磁、高强磁打捞器和局部反循环型强磁、高强磁打捞器。

1.2.1正循环型强磁、高强磁打捞器：这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成，如图1所示。

图1正循环磁力打捞器1—上接头；2—压盖；3—壳体；4—磁钢；5—芯铁；6—隔磁套；7—平鞋；8—磨铣鞋；9—引鞋1.2.2局部反循环型强磁、高强磁打捞器：这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成，如图2所示。

图2反循环磁力打捞器1—上接头；2—钢球；3—打捞杯；4—压盖；5—壳体；6—磁钢；7—芯铁；8—隔磁套；9—引鞋1.3工作原理以一定形状和体积的磁钢（永磁、电磁）制成磁力打捞器,其引鞋下端经磁场作用会产生很大的磁场强度。

由于磁钢的磁通路是同心的,因此磁力线呈辐射状并集中在靠近打捞器下端面的中心处,可以把小块铁磁性落物磁化吸附在磁极中心,实现打捞。

电磁材料制成的打捞器在入井前须通电磁化,可在20h内有效。

1.4技术规范常用磁力打捞器技术规范见表1。

表1常用磁力打捞器技术规范序号规格型号外径mm接头螺纹使用规范及性能参数吸力N适应温度℃适应井眼mmA B1QCLT-86AQCLT-86B86NC26（2A10）36001000≤210φ95～1082QCLT-F100AQCLT-F100B100NC31（210）55001700φ108～1373QCLT-F114AQCLT-F114B114NC31（210）65002000φ120～1404QCLT-F175AQCLT-F175B175NC8（310）180005000φ184～216注：表中A为高强磁打捞器系列,B为强磁打捞器系列。

井下作业常⽤⼯具井下作业常⽤⼯具（⼀）修井公锥公锥是⼀种专门从有孔落物的内孔进⾏造扣打捞的修井常⽤打捞⼯具，以GZ-NC31修井公锥为例来说明。

1、名称：GZ-NC31修井公锥2、结构：为长锥形整体结构，分接头和打捞螺纹两部分。

3、技术规范：外形尺⼨:Ф105mm×800mm ,接头螺纹:NC31 ,打捞孔径:48mm～65mm ,打捞螺纹表⾯硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、⼯作原理：公锥进⼊打捞鱼腔之后，加适当钻压旋转钻具吃⼊落物内壁进⾏造扣。

当其能承受⼀定的拉⼒和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、操作⽅法：当⼯具下⾄鱼顶上部1m～2m时，开泵冲冼，并逐步下放⼯具⾄鱼顶,观察泵压变化。

如泵压突然上升，指重表悬重下降，说明公锥进⼊鱼腔，可以造扣打捞。

如悬重逐步下降⽽泵压并⽆变化，说明公锥插⼊鱼腔外壁的套管环形空间，应上提钻柱，然后转动钻柱，重对鱼腔，直⾄悬重与泵压均有明显变化（公锥⼊腔），才能加压造扣，并进⾏打捞。

6、适⽤范围及⽤途：主要⽤于打捞落物内腔在48mm～65mm的有接箍的油管或厚壁管类落物。

7、注意事项：1)打捞时，不允许猛蹾鱼顶，以防将鱼顶或打捞螺纹蹾坏。

2)切忌在落鱼外壁与套管内壁的环形空间造扣，以避免造成严重后果。

3)⼯具下井前上部应接安全接头。

（⼆）母锥母锥是⼀种修井常⽤打捞⼯具，专门⽤于从管柱落物外壁进⾏造扣打捞，以MZ-NC31母锥为例来说明。

1、名称：MZ-NC31母锥2、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

3、技术规范：外形尺⼨:Ф115mm×600mm ,接头螺纹:NC31 ,打捞管柱外径:φ89mm ,打捞螺纹表⾯硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、⼯作原理：母锥依靠打捞丝扣在钻压与扭距作⽤下，挤压吃⼊落物外壁造扣，将落物捞出。

5、操作⽅法：当⼯具下⾄鱼顶上部1m～2m时，开泵循环，下放观察泵压、悬重变化迫使鱼顶进⼊母锥内部进⾏造扣打捞。

井下作业小修特殊井打捞工具的研究和应用井下作业在各种工业领域中都有广泛的应用，其中特殊井打捞工具则是井下作业中的一项非常重要的技术。

特殊井打捞工具是指用于钻井过程中特殊场合下的打捞、修井、接头等作业的工具，由于钻井过程中不可避免地会遇到一些问题，这些问题可能导致井身中的钻具、测量设备等被卡或掉落到井底中，这时就需要使用特殊井打捞工具进行救援作业。

特殊井打捞工具有多种类型，按照作用原理可分为机械型、磁力型、气动型、液压型等；按照结构特点可分为钳子型、球囊型、吸盘型、钩子型等。

这些特殊井打捞工具都有各自的特点和应用范围，下面就简单介绍几种常用的特殊井打捞工具。

1. 钳子型打捞工具钳子型打捞工具是一种机械型的打捞工具，主要用于捞取被卡在井身中的钻具、测量设备等工具。

它的结构类似于一只大钳子，两侧有一个切割刃，当捞取被卡工具时，可以利用切割刃切断捞物与井壁的连接，再用钳子夹住捞物进行取出。

这种钳子型打捞工具具有结构简单、操作方便、适用范围广等特点，广泛应用于各种钻井作业中。

吸盘型打捞工具是一种气动型的打捞工具，主要用于捞取井底的掉落物。

它的结构类似于一个大号的橡皮泵，通过向管道里注入空气或真空，使其产生负压或正压，将井底的掉落物吸装到吸盘上面，再将吸盘抬起，将掉落物提出井口。

这种吸盘型打捞工具具有吸取力大、取出物品不会损坏、重量轻等特点，广泛应用于各种掉落物的捞取。

磁力型打捞工具是一种利用电磁原理的打捞工具，主要用于捞取井底的铁制工具。

它的结构类似于一只大磁铁，通过产生强大的磁场，将井底的铁制工具吸附到磁体上，然后利用螺旋杆等工具提起。

这种磁力型打捞工具具有捞取效率高、操作安全、可以捞取磁性极强的铁制工具等特点，广泛应用于各种井下作业中。

总的来说，特殊井打捞工具在井下作业中具有非常重要的作用，能够有效地解决井身中的各种问题，提高钻井作业的效率和安全性。

随着钻井技术的不断发展，特殊井打捞工具也在不断更新改进，为我们的钻井作业提供更加安全、高效、方便的保障。

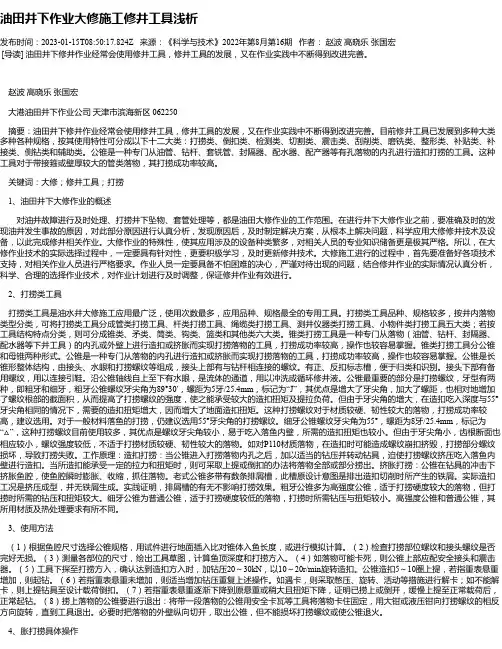

油田井下作业大修施工修井工具浅析发布时间：2023-01-15T08:50:17.824Z 来源：《科学与技术》2022年第8月第16期作者：赵波高晓乐张国宏[导读] 油田井下修井作业经常会使用修井工具，修井工具的发展，又在作业实践中不断得到改进完善。

赵波高晓乐张国宏大港油田井下作业公司天津市滨海新区 062250摘要：油田井下修井作业经常会使用修井工具，修井工具的发展，又在作业实践中不断得到改进完善。

目前修井工具已发展到多种大类多种各种规格，按其使用特性可分成以下十二大类：打捞类、倒扣类、检测类、切割类、震击类、刮削类、磨铣类、整形类、补贴类、补接类、侧钻类和辅助类。

公锥是一种专门从油管、钻杆、套铣管、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。

这种工具对于带接箍或壁厚较大的管类落物，其打捞成功率较高。

关键词：大修；修井工具；打捞 1、油田井下大修作业的概述对油井故障进行及时处理、打捞井下坠物、套管处理等，都是油田大修作业的工作范围。

在进行井下大修作业之前，要准确及时的发现油井发生事故的原因，对此部分原因进行认真分析，发现原因后，及时制定解决方案，从根本上解决问题，科学应用大修修井技术及设备，以此完成修井相关作业。

大修作业的特殊性，使其应用涉及的设备种类繁多，对相关人员的专业知识储备更是极其严格。

所以，在大修作业技术的实际选择过程中，一定要具有针对性，更要积极学习，及时更新修井技术。

大修施工进行的过程中，首先要准备好各项技术支持，对相关作业人员进行严格要求。

作业人员一定要具备不怕困难的决心，严谨对待出现的问题，结合修井作业的实际情况认真分析，科学、合理的选择作业技术，对作业计划进行及时调整，保证修井作业有效进行。

2、打捞类工具打捞类工具是油水井大修施工应用最广泛，使用次数最多，应用品种、规格最全的专用工具。

打捞类工具品种、规格较多，按井内落物类型分类，可将打捞类工具分成管类打捞工具、杆类打捞工具、绳缆类打捞工具、测井仪器类打捞工具、小物件类打捞工具五大类；若按工具结构特点分类，则可分成锥类、矛类、筒类、钩类、篮类和其他类六大类。

目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩10、局部反循环打捞蓝11、机械式内割刀12、螺杆钻具13、倒扣捞筒14、倒扣捞矛15、梨形胀管器16、三刮刀钻头17、三牙轮钻头18、平底磨鞋19、领眼磨鞋20、磁力打捞器21、三球打捞器22、安全接头23、水力锚24、鱼顶修整器25、铅模26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手熟记工具，反复默写，每件工具控制在4min内。

2、选手人手一册工具书。

3、选手定期到工具库房对工具原件进行识别，做到工具原件清楚明了。

1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。

工具结构：上接头、矛杆、卡瓦、锁块及螺钉。

工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。

2、下至鱼顶，记好悬重及方入，开泵洗井。

3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。

4、倒扣作业时，提至设计负荷，再增加10-20KN。

注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。

2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。

工具结构：上接头、筒身、抓齿。

工作原理：依靠抓齿弯曲变形原理捞获落物。

操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。

2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。

3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。

常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。

3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。

4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。

当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。

随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。

5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。

②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。

3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。

7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。

7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。
