超外差式收音机制作详解

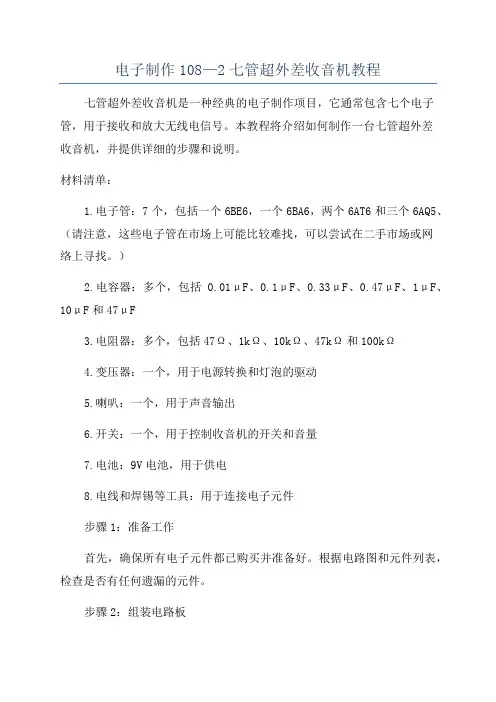

电子制作108—2七管超外差收音机教程七管超外差收音机是一种经典的电子制作项目，它通常包含七个电子管，用于接收和放大无线电信号。

本教程将介绍如何制作一台七管超外差收音机，并提供详细的步骤和说明。

材料清单：1.电子管：7个，包括一个6BE6，一个6BA6，两个6AT6和三个6AQ5、（请注意，这些电子管在市场上可能比较难找，可以尝试在二手市场或网络上寻找。

）2.电容器：多个，包括0.01μF、0.1μF、0.33μF、0.47μF、1μF、10μF和47μF3.电阻器：多个，包括47Ω、1kΩ、10kΩ、47kΩ和100kΩ4.变压器：一个，用于电源转换和灯泡的驱动5.喇叭：一个，用于声音输出6.开关：一个，用于控制收音机的开关和音量7.电池：9V电池，用于供电8.电线和焊锡等工具：用于连接电子元件步骤1：准备工作首先，确保所有电子元件都已购买并准备好。

根据电路图和元件列表，检查是否有任何遗漏的元件。

步骤2：组装电路板将电子元件按照电路图上的排列顺序焊接到电路板上。

务必小心地进行焊接操作，以避免损坏元件。

可根据需要先焊接较低高度的元件，再焊接较高的元件。

步骤3：连接电池和变压器将电池连接到电路板的适当位置，并确保电池极性正确。

将变压器连接到电路板上的相应位置，用以将电流转换为所需的电压。

步骤4：连接喇叭将喇叭连接到电路板上的音频输出部分。

喇叭应该有两个引脚，一个连接到地线，另一个连接到音频输出。

步骤5：连接开关和音量控制将开关连接到电路板上适当的位置，用于控制收音机的开关和音量。

确保开关与电路板正确连接，以确保电路正常工作。

步骤6：组装外壳选择并制作一个适合的外壳，用于容纳整个收音机电路板和元件。

确保外壳有足够的空间容纳所有元件，并且同时易于操作。

步骤7：测试和调试将电池连接到收音机电路板上，打开开关，开始测试和调试。

注意听到是否有声音输出，是否可以收到无线电信号。

如果有问题，可以通过检查焊点、替换元件等方式进行调试。

无线电广播传输过程广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。

中波的频率（高频载波频率）规定为525—1605kHz（千周）。

短波的频率范围为3500—18000kHz。

超外差收音机原理图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。

再经低放，功率放大后，推动扬声器发出声音。

本机工作原理简述。

电路图见实习图3-3所示C1、B1组成天线输入回路。

VT1、B2、B1、C组成变频级。

VT1为变频管。

初级线圈与C构成变频级负载。

C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。

VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。

R16、C21、C17为电源波波电路。

R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。

超外差收音机超外差收音机的安装：①整机电路分析，熟悉元件在印刷板上安装位置。

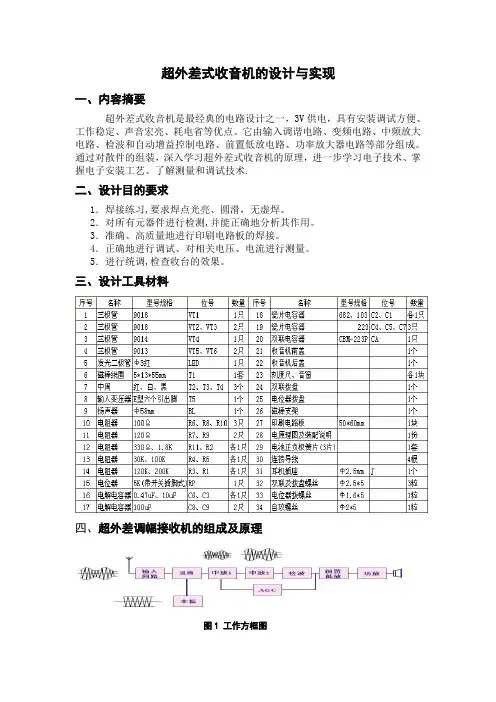

超外差式收音机的设计与实现一、内容摘要超外差式收音机是最经典的电路设计之一，3V供电，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入调谐电路、变频电路、中频放大电路、检波和自动增益控制电路、前置低放电路、功率放大器电路等部分组成。

通过对散件的组装，深入学习超外差式收音机的原理，进一步学习电子技术、掌握电子安装工艺、了解测量和调试技术.二、设计目的要求1．焊接练习,要求焊点光亮、圆滑，无虚焊。

2．对所有元器件进行检测,并能正确地分析其作用。

3．准确、高质量地进行印刷电路板的焊接。

4．正确地进行调试、对相关电压、电流进行测量。

5．进行统调,检查收台的效果。

三、设计工具材料四、超外差调幅接收机的组成及原理图1 工作方框图如图2所示,电路分析的主线是六个不同功能的三极管。

图2 六管超外差式收音机电路原理图⑴输入调谐电路:输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号.⑵变频电路：本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号.VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。

⑷检波和AGC电路:中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管,VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用.检波级的主要任务是把中频调幅信号还原成音频信号,C4、C5起滤去残余的中频成分的作用。

⑸前置低放电路：检波滤波后的音频信号由电位器RP送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍,但是音频信号经过放大后带负载能力还很差,不能直接推动扬声器工作，还需进行功率放大.旋转电位器RP 可以改变VT4的基极对地的信号电压的大小，可达到控制音量的目的.⑹功率放大器：主要是输出较大的电压和较大的电流。

超外差式收音机的制作一、ZX-921型超外差收音机电路原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。

本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。

该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。

外型尺寸：150×78×38mm图6-2-1是ZX-921型超外差式收音机电路原理图，图6-2-2是ZX-921型收音机的印刷电路板图，表6-2-1为该型号收音机的元件清单。

由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。

该机的主要技术指标为：频率范围：中波530～1605kHz中频：465kHz灵敏度：小于lmV／m选择性：大于16dB输出功率： 56mW～140mW电源：1.5V(1.5V干电池一节)(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L 2送BG1的基极和发射极。

由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。

要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。

表6-2-1ZX-921型超外差式收音机元件清单电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5K R15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9以改变输人回路的高端谐振频率，使之始终低于本机振荡频率465kHz。

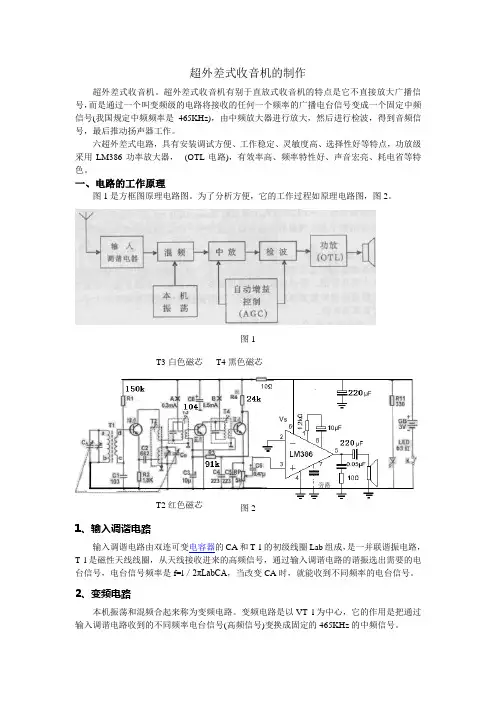

超外差式收音机的制作超外差式收音机。

超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是465KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后推动扬声器工作。

六超外差式电路，具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用LM386功率放大器， (OTL 电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。

一、电路的工作原理图1是方框图原理电路图。

为了分析方便，它的工作过程如原理电路图，图2。

图1图21、输入调谐电路输入调谐电路由双连可变电容器的CA 和T 1的初级线圈Lab 组成，是一并联谐振电路，T l 是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l ／2πLabCA ，当改变CA 时，就能收到不同频率的电台信号。

2、变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT l 为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz 的中频信号。

VT l 、T2、CB 等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz 的等幅高频振荡信号。

由于C l 对高频信号相当短路，T l 的次级Lcd 的电感量又很小，T2红色磁芯 T3白色磁芯 T4黑色磁芯对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、cB控制，CB 是双连电容器的另一连，调节它以改变本机振荡频率。

T2是振荡线圈，其初次绕在同一磁芯上，它们把VT 1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT 1的发射极上。

混频电路由VT l、T3的初级线圈等组成，是共发射极电路。

其工作过程是：(磁性天线接收的电台信号)通过输入调谐电路接收到的电台信号，通过Tl的次级线圈Lcd 送到VT l的基极，本机振荡信号又通过C2送到VT l和发射极，两种频率的信号在T 1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。

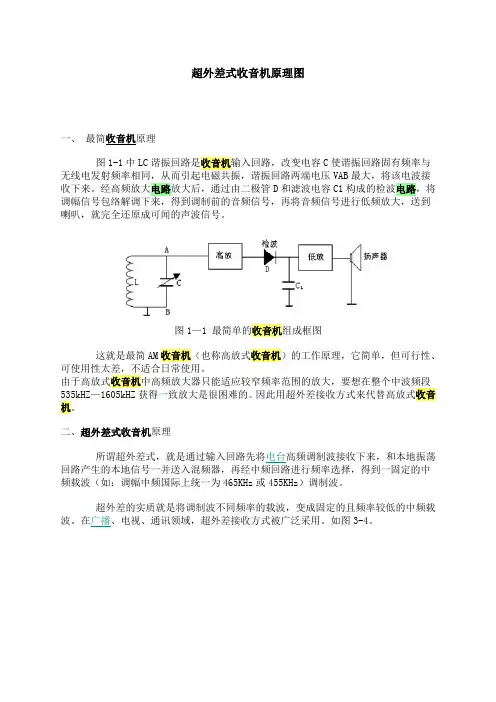

超外差式收音机原理图一、最简收音机原理图1-1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1—1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

二、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

在广播、电视、通讯领域，超外差接收方式被广泛采用。

如图3-4。

图1—2 超外差原理在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。

超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

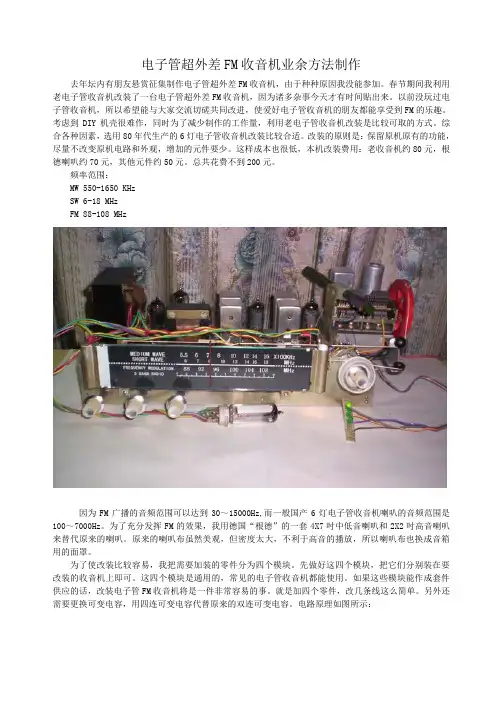

电子管超外差FM收音机业余方法制作去年坛内有朋友悬赏征集制作电子管超外差FM收音机，由于种种原因我没能参加。

春节期间我利用老电子管收音机改装了一台电子管超外差FM收音机，因为诸多杂事今天才有时间贴出来。

以前没玩过电子管收音机，所以希望能与大家交流切磋共同改进，使爱好电子管收音机的朋友都能享受到FM的乐趣。

考虑到DIY机壳很难作，同时为了减少制作的工作量，利用老电子管收音机改装是比较可取的方式。

综合各种因素，选用80年代生产的6灯电子管收音机改装比较合适。

改装的原则是：保留原机原有的功能，尽量不改变原机电路和外观，增加的元件要少。

这样成本也很低，本机改装费用：老收音机约80元，根德喇叭约70元，其他元件约50元。

总共花费不到200元。

频率范围：MW 550-1650 KHzSW 6-18 MHzFM 88-108 MHz因为FM广播的音频范围可以达到30～15000Hz,而一般国产6灯电子管收音机喇叭的音频范围是100～7000Hz。

为了充分发挥FM的效果，我用德国“根德”的一套4X7吋中低音喇叭和2X2吋高音喇叭来替代原来的喇叭。

原来的喇叭布虽然美观，但密度太大，不利于高音的播放，所以喇叭布也换成音箱用的面罩。

为了使改装比较容易，我把需要加装的零件分为四个模块。

先做好这四个模块，把它们分别装在要改装的收音机上即可。

这四个模块是通用的，常见的电子管收音机都能使用。

如果这些模块能作成套件供应的话，改装电子管FM收音机将是一件非常容易的事。

就是加四个零件，改几条线这么简单。

另外还需要更换可变电容，用四连可变电容代替原来的双连可变电容。

电路原理如图所示：电路原理图中红色的部分是改装后增加或有变动的元件。

下面分别解释一下四个模块的作用：1、FM高频头。

是一个比较标准的电路，完成FM的信号接收和变频，输出10.7M的中频信号。

AFC电路也可以不要，有无AFC两者的接收效果差别不是太多。

2、AM和FM转换开关和继电器的电源电路。

（二 〇 一 六 年 一 月课程设计报告 学校代码： 10128学 号：************题 目：超外差式调频（FM ）收音机（硬件部分）学生姓名：学 院：信息工程学院系 别：电子系班 级：电子13-1****：***目录第一部分调频收音机原理及电路组成 (1)一、调频收音机原理 (1)1频率调制 (1)2 调频收音机原理 (2)二、调频收音机电路组成 (2)三、调频收音机主要芯片 (3)（一）调频高频/混频电路TA7358AP (3)（二）中频放大器MC1350 (4)（三）运算放大器TL082 (7)（四）乘法器MC1496 (8)（五）音频功放LM386 (9)第二部分调频收音机的个单元电路设计与电路功能验证 (11)一、高频及混频电路设计与电路功能验证 (11)（一）高频及混频电路 (11)（二）混频数据及数据结果分析 (12)二、中频放大电路设计与电路功能验证 (13)（一）中频放大电路 (13)（二）中放数据及数据结果分析 (14)三、鉴频及低频放大电路设计与电路功能验证 (14)（一）鉴频及低频放大电路设计 (14)（二）鉴频及低放数据及数据结果分析 (15)第三部分单元电路级联与收音机效果验收 (16)一、收音机效果验收 (16)三、课程设计体会及建议 (16)第一部分 调频收音机原理及电路组成一、调频收音机原理1频率调制调频（FM ）是用音频信号去调制高频载波的频率，使高频载波的瞬时频率随调制信号而有规律的变化，载波的幅度保持不变。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅保持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM 表示。

设调制信号为：t Ω=ΩΩcos U )t (U m载波信号为：t C C C ωcos U )t (U =调频时，载波电压振幅度Ucm 不变，而载波瞬时间频率则随调制信号规律变化，即为：）（t t U K t C C C C ωωωω∆+=+=Ω)()(f 式中C ω为载波角频率，又称为调频波中心频率；f K 为比例常数表示载波频率变化随调制信号变化的程度大小。

一、设计目的通过对一台调幅收音机的安装、焊接和调试, 使学生了解电子产品的装配过程, 掌握电子元器件的识别方法和质量检验标准, 掌握收音机的工作原理, 并了解整机的装配工艺, 培养学生的实践技能。

同时要求学生会独立分析电路图, 对照收音机原理图能看懂印刷电路版图和接线图, 并且细心地按照工艺要求进行产品进行调试。

二、收音机工作原理（一）: 超外差式收音机工作原理声音的由震动空气而产生, 借助于声波在空气中传播。

但是这必然不能满足人们对声音的长距离传输, 所以就产生了有线广播传输。

但是这也存在着很大的缺陷。

要消耗太多的金属材料还有人力布线。

所以就产生了无限传输声音信号。

（1）、无线电传输声音的过程方框图（2）、超外差式收音机方框图（3）、超外差式的定义直接放大式无变频和中放, 而是将接收到的高频信号放大, 直接检波取出音频信号。

超外差收音机先将高频信号通过变频变成中频信号, 此信号的频率高于音频信号频率, 其频率固定为465kHz 。

由于465kHz 取自于本地振荡信号频率于外部高频信号频率之差, 故成为超外差。

三、实验设计器材A 教学用收音机原配件一副B 电烙铁, 螺丝刀, 剪刀镊子等必备工具C 万用电表D 吸锡枪E 锡丝若干四、收音机元件介绍①电阻:在本次课程设计中可以根据色差法对11个电阻进行分类。

如表格2-1表2-1色差法表值棕红橙黄绿兰紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%极性。

④中频变压器（中周）:中频变压器（简称中周）三只为一套, 这三只中周在出厂前均已调在规定的频率上, 装好后只需微调甚至不调, 不要乱调。

中周外壳除起屏蔽作用外, 还起导线的作用, 所以中周外壳必须接地。

⑤磁棒线圈:磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡, 四个线头的接在对应的印制板的焊盘上, 即a,b,c,d点, 线头的判断由图表15可知。

焊接前要仔细辨别b、c引脚, 切不可弄反。

超外差收音机的制作班级：电信0601 学号：200622240118 姓名：范小虎一、引言：超外差式是与直放式相对而言的一种接收方式。

它具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用无输出变压器的功率放大器，(OTL电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。

超外差式收音机能把接收到的频率不同的电台信号变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大。

在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。

检波之后得到音频信号，通过功率放大器推动扬声器工作。

二、电路工作原理：1、输入调谐电路调谐回路是由可变电容和微调电容以及天线线Lab组成。

调节可变电容C 可使LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。

再由L2 耦合到下一级变频级。

2、变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。

3、中频放大电路它主要由VT2、VT3组成的两级中频放大器。

第一中放电路中的VT2负载是中频变压器T4和内部电容组成，它们构成并联谐振电路，谐振频率是465KHz.。

主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。

4、检波和自动增益控制电路检波工作由三极管VT4 的be 结来完成，再由C5 滤去残余的中频成分，在检波负载W上得到音频信号。

检波后，音频信号由C6 耦合到下一极去。

自动增益控制电路的作用是利用强信号来自动降低中放级的增益。

信号越强，反馈回VT3的直流成份越大，VT3的增益越小。

这就达到了自动增益控制的目的。

5、前置低放电路主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。

6、功率放大器(OTL电路)VT5、VT6组成同类型晶体管的推挽电路，R7、R8和R9、R10分别是VT5、VT6的偏量电阻。
