超外差式收音机的设计与实现

通信电子线路课程设计汇报书课程名称：_________________________ 题目：超外差式调幅收音机系（院）：__________________________ 学期：__________________________ 专业班级：__________________________ 姓名：__________________________ 学号：__________________________目录1 引言 (1)2 设计目旳及规定 (1)3 超外差调幅接受机旳设计 (1)3.1 超外差式调幅接受机旳原理 (1)3.2 输入回路设计 (2)3.3 本振回路设计 (3)3.4 混频电路设计 (4)3.5 中频放大电路设计 (5)3.6 检波电路设计 (6)3.7 前置低频电压放大电路设计 (7)3.7 功放电路设计 (8)3.8 超外差调幅接受机旳总电路 (9)4 心得体会 (11)参照文献 (11)超外差调幅接受机1 引言这学期开了一门课，《高频电子线路》，通过这门课我对无线电通信旳理论知识有了一定旳理解和认识。

为了深入增强对电子技术旳理解，通过课程设计，我学会查寻资料、比较方案；学会了一点通信电路旳计算，也能深入提高分析处理实际问题旳能力。

低频信号有效旳发射出去需要通过高频信号调制，运用高频信号作为载波，对信号进行传递，可以用不一样旳调制方式。

在无线电广播中可分为调幅制、调频制两种调制方式。

目前调频式或调幅式收音机，一般都采用超外差式，它具有敏捷度高、工作稳定、选择性好及失真度小等长处。

这次课程设计我选用了超外差式收音机旳设计。

2设计目旳及规定(1)目旳：①基本掌握调幅接受机各功能模块旳基本工作原理。

②巩固掌握电路设计旳基本思想和措施。

③提高分析问题、发现问题和处理问题旳能力。

(2)规定：①学会将接受旳一般调幅信号转化为固定旳中频信号（465kHz）。

②能对中频信号进行放大。

收音机组装实验报告题目：中夏S66E六管超外差式收音机实验报告一、实验目的：利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段。

在散件的组装过程中除可进一步学习电子技术外还可以掌握电子安装工艺了解测量，焊接和调试技术，一举多得。

二、实验原理：3V低压全硅管六管超外差式收音机具有安装调试方便，工作稳定，声音宏亮，耗电省等优点，它有输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级及功放级等部分组成。

电路原理图如下:图1.图2：三、实验内容：1、元件说明：（1）中频变压器（以下简称中周）三只为一套，其接线图见印制版图。

T2为振荡线圈的中周为红色，T3为第一级中放用的中周为白色，T4为第二级中放用的中周为黑色。

这三只中周在出厂前均已调在规定的频率上，装好后只需微调或不调，请不要乱调。

中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。

（2）T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。

（3）VT5，VT6为9013属于中功率三极管，请不要与VT1—VT4的高频小功率三极管相混淆，因为他们的外形和脚外的排练都是一样的。

VT1-VT3选用9018，VT4选用9014，请不要装错。

（4）电路原理图中所标出的元件参数为参考值，如与实际给出的元件参数有出入请自己灵活掌握。

如下图所示：2、安装工艺要求：再动手焊接前请先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。

（1）电阻的安装：请将电阻的阻值（参照本说明书电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。

（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。

一．基本要求1.接收频率范围：540HZ-----1600KHZ2.不失真功率大于等于50mW3.选择性大于等于10dB4.工艺组装良好二．无线电广播发射图2-1 无线广播信号发射三．系统的电路实现1.接收机电路框图图3-1接收机电路框图组成2.具体电路图3-2 超外差收音机原理图在发射机中，高频已调波电流流过天线后，形成无线电波向外发射（辐射）。

接收机整体过程：1.电台信号被接收天线（调谐回路的一部分）接收，这个信号记为f s2.本振电路产生频率可调的振荡信号，此信号即为f L3.本振信号与电台信号混频，产生固定中频信号4.中频信号经2级放大5.中频信号经检波，还原发射的音频电信号6.音频电信号经低放，功放，推动喇叭声响四．模块电路的原理1.输入调谐回路原理：任何物体都有其本身的自然谐振频率，当外界对其施加的频率等于其自然谐振频率，就发生了共振。

在物理力学上，表现为振动。

在电学，则表现为谐振，即电磁能量的转换。

图4-1输入调谐回路图4-2 高Q线圈由高Q的磁性天线线圈（提高接收机的选择性）、C A、C A’组成输入调谐回路。

谐振于外来信号的频率（调节可变电容C，可使LC的固有频率=电台频率，产生谐振），信号由L0耦合到L0'，传输到变频管。

2.混频图4-3 混频（主要器件：三极管）有频率变换的作用，利用晶体管特性曲线的非线性部分，使输入信号和本机振荡信号同时加到晶体管上，这时在其输出端就会有两种信号的频率之和及差以及其他频率的信号发生。

因为管子的非线性，集电极输出的电流频率成分有：f=p*f L±q*f c（前者为本振信号，后者为调幅信号）。

所以，混频后，要进行选中频。

LC谐振电路完成了这一任务。

在混频器中，比较重要的是直流工作点。

为了产生混频所必须的非线性和最大的混频增益，直流工作点要合适。

直流集电极(或发射极即图中的A点)电流过大时，则出现不发生混频作用或者混频现象效果较低；电流过小时，则混频管对中频成分的放大作用小。

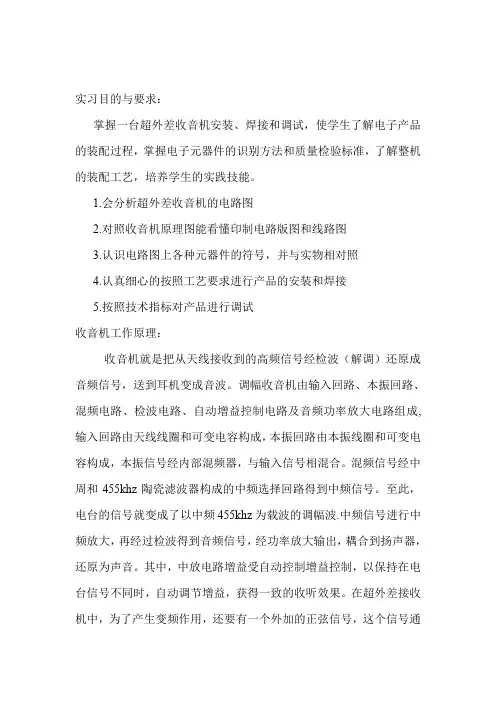

实习目的与要求：掌握一台超外差收音机安装、焊接和调试，使学生了解电子产品的装配过程，掌握电子元器件的识别方法和质量检验标准，了解整机的装配工艺，培养学生的实践技能。

1.会分析超外差收音机的电路图2.对照收音机原理图能看懂印制电路版图和线路图3.认识电路图上各种元器件的符号，并与实物相对照4.认真细心的按照工艺要求进行产品的安装和焊接5.按照技术指标对产品进行调试收音机工作原理：收音机就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路及音频功率放大电路组成,输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。

混频信号经中周和455khz陶瓷滤波器构成的中频选择回路得到中频信号。

至此，电台的信号就变成了以中频455khz为载波的调幅波.中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。

其中，中放电路增益受自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果。

在超外差接收机中，为了产生变频作用，还要有一个外加的正弦信号，这个信号通常叫外差信号，产生外差信号的电路，习惯叫本地振荡。

在收音机本振频率和被接收信号的频率相差一个中频，因此在混频器之前的选择电路，和本振采用统一调谐线，如用同轴的双联电容器(PVC)进行调谐，使之差保持固定的中频数值。

由于中频固定，且频率比高频已调信号低，中放的增益可以做得较大，工作也比较稳定，通频带特性也可做得比较理想，这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

这种接收机中，在高频放大器和中频放大器之间须增加一级变换器，通常称为变频器，它的根本任务是把高频信号变换成固定中频。

而由于中频频率，较变换前的高频信号（广播电台的频率）低，而且频率是固定的，所以任何电台的信号都能得到相等的放大量。

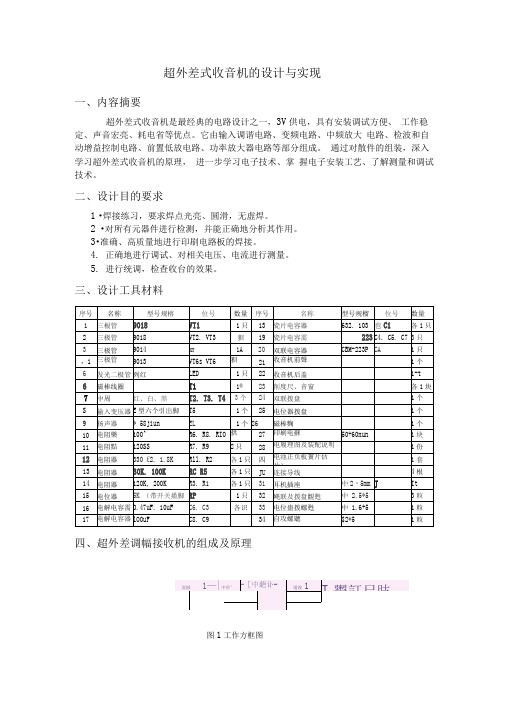

超外差式收音机的设计与实现一、内容摘要超外差式收音机是最经典的电路设计之一，3V供电，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入调谐电路、变频电路、中频放大电路、检波和自动增益控制电路、前置低放电路、功率放大器电路等部分组成。

通过对散件的组装，深入学习超外差式收音机的原理，进一步学习电子技术、掌握电子安装工艺、了解测量和调试技术。

二、设计目的要求1•焊接练习，要求焊点光亮、圆滑，无虚焊。

2•对所有元器件进行检测，并能正确地分析其作用。

3•准确、高质量地进行印刷电路板的焊接。

4.正确地进行调试、对相关电压、电流进行测量。

5.进行统调，检查收台的效果。

三、设计工具材料四、超外差调幅接收机的组成及原理图1工作方框图如图2所示，电路分析的主线是六个不同功能的三极管庄：L护臨漏騁噌灌蠢诂f 器馨割电应用）图2六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的 CA 和T 1的初级线圈组成，是一并联谐振电路，T l 是磁性天线线圈，从天线接收进来的高频信 号，通过输入调谐电路的谐振选出需要的电台信号， 当改变CA 就能收到不同频率的电台信号。

⑵变频电路：本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的 465KHZ 的中频信号。

VT l 、T2、CB 等元件组成本机振荡电路，它是产生一个 比输入信号频率高465 KHz 的等幅高频振荡信号。

混频电路由 VT l 、T3的初 级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2 VT3组成的两级中频放大器。

⑷检波和AGC t 路：中频信号经一级中频放大器充分放大后由 T4耦合到检 波管VT3, VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检 波效率高，有较强的自动增益控制（AGC ）作用。

检波级的主要任务是把中频调 幅信号还原成音频信号，C4 C5起滤去残余的中频成分的作用。

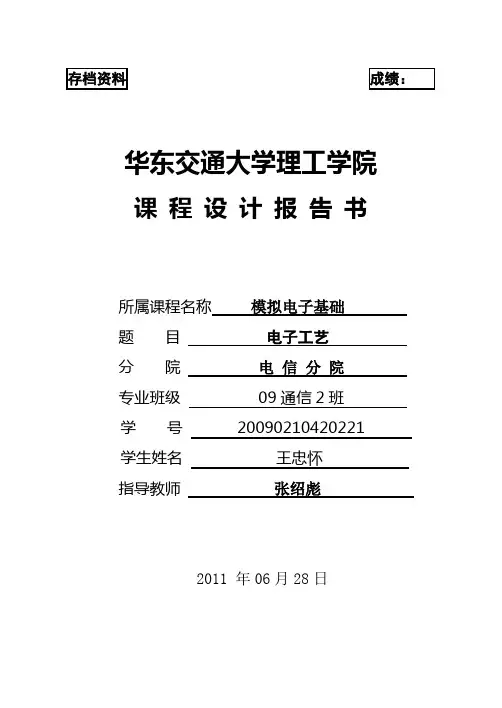

存档资料成绩：华东交通大学理工学院课程设计报告书所属课程名称模拟电子基础题目电子工艺分院电信分院专业班级09通信2班学号20090210420221学生姓名王忠怀指导教师张绍彪2011 年06月28日华东交通大学理工学院课程设计（论文）任务书专业通信工程班级 2班姓名王忠怀一、课程设计（论文）题目电子工艺二、课程设计（论文）工作：自 2011年06月 24日起至 2011年06月28日止。

三、课程设计（论文）的目的和基本要求。

目的：通过收音机的原理电路图，对一台调幅收音机进行安装，焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。

要求：1，认识常用电阻，电容等电子器件：2，了解收音机的工作原理：3熟练焊接的具体步骤：4，学习并掌握收音机的调试方法：5，掌握电子线路故障的排除方法.学生签名： ( )2011年6月24日课程设计（论文）评阅意见评阅人职称20 年月日序号项目等级优秀良好中等及格不及格1 课程设计态度评价2 出勤情况评价3 任务难度评价4 工作量饱满评价5 任务难度评价6 设计中创新性评价7 论文书写规范化评价8 综合应用能力评价综合评定等级目录第1章课程设计的目的和要求 (5)1.1目的 (5)1.2要求 (5)第2章收音机的原理及组装 (6)2.1收音机工作原理 (6)2.2收音机的组装 (9)第3章调试及需注意的事项 (17)第4章心得体会 (21)第5章参考文献 (22)致谢 (22)第1章课程设计的目的和要求1.1目的1.掌握S66D收音机电路各功能模块的基本原理，培养电路基本设计的基本思路和方法，通过手动操作，熟悉电路的安装和焊接，掌握接受系统的调试，培养独立完成课程的动手能力2. 熟悉手工焊接常用工具的使用3. 熟悉常用电子元器件的类别，符号，规格，性能及其使用范围，能查阅有关的电子器件图书4. 能够正确识别和选用常用的电子器件，并且能够熟练使用万用表5. 基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品安装与焊接6. 熟悉电子产品的安装工艺的生产流程7. 培养建立工程概念:在实践中注重工艺技术在实际工作中的应用,培养其良好的专业意识。

超外差式收音机的制作一、ZX-921型超外差收音机电路原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。

本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。

该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。

外型尺寸：150×78×38mm图6-2-1是ZX-921型超外差式收音机电路原理图，图6-2-2是ZX-921型收音机的印刷电路板图，表6-2-1为该型号收音机的元件清单。

由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。

该机的主要技术指标为：频率范围：中波530～1605kHz中频：465kHz灵敏度：小于lmV／m选择性：大于16dB输出功率： 56mW～140mW电源：1.5V(1.5V干电池一节)(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L 2送BG1的基极和发射极。

由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。

要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。

表6-2-1ZX-921型超外差式收音机元件清单电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5K R15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9以改变输人回路的高端谐振频率，使之始终低于本机振荡频率465kHz。

一、实验名称：晶体管超外差收音机安装与调试二、实验目的：1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。

2.学习并掌握超外差收音机的工作原理3.了解超外差式收音机的调试方法。

4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。

三、实验原理图四、元器件清单五、超外差收音机工作原理元件型号数量位号元件型号数量位号三极管9013 2只V6、V7 电阻56Ω1只R5三极管9014 1只V5 电阻100KΩ2只R7、R10三极管9018 4只V1、V2、V3、V4 电阻120KΩ1只R1发光二极管红色1只LED 瓷片电容103 1只C2磁棒及线圈4x8x80mm 1套T1 瓷片电容C1、C4、C5 振荡线圈TF10（红色）1只T2 瓷片电容223 7只C6、C7、C10 中频变压器TF10（黄色）1只T3 瓷片电容C11中频变压器TF10（白色）1只T4 电解电容 4.7uF 2只C3、C8中频变压器TF10（绿色）1只T5 电解电容100uF 3只C12、C13、C9 输入变压器蓝色1只T6 双联电容CBM-223PF1只CA扬声器0.5W 8Ω1只BL 耳机插座ø3.5mm 1只CK电位器10KΩ1只RP 装配说明书1分电阻51Ω1只R8 机壳上盖1个电阻100Ω2只R13、R15 机壳下盖1个电阻120Ω2只R12、R14 刻度面板1块电阻150Ω1只R3 调谐拨盘1只电阻220Ω1只R11 电位器拨盘1只电阻510Ω1只R16 磁棒支架1只电阻680Ω1只R9 印刷电路板1块电阻1KΩ1只R6 电池极片1套正、负及连片各一个电阻2KΩ1只R2 螺丝5个电阻30KΩ1只R4 导线红、黄4根图一、超外差调幅收音机电路方框图本机振荡信号与欲接收的高频信号进入混频管后，由于晶体三极管是非线性元件，在混频管输出就会得到除欲接收的高频信号（设其频率为f1）及本机振荡信号（设其频率为f2）外，还需要按一定规律产生的一些新的频率信号，如频率为f2+f1、f2-f1等信号。

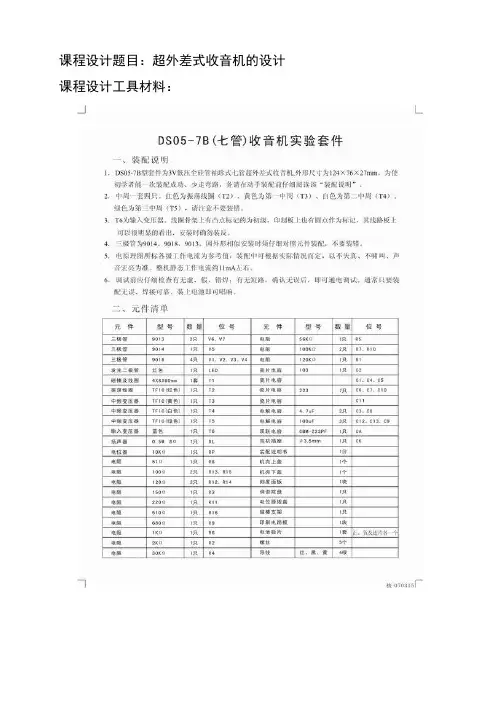

课程设计题目：超外差式收音机的设计课程设计工具材料：超外差式收音机工作原理:所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器（利用晶体管的非线性作用导致混频的结果产生许多新的频率），再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波,这个过程称为变频。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波（简称中频）。

在广播、电视、通讯领域，超外差接收方式被广泛采用，如图2.2。

通过变频，将所要收听的电台的高频信号变成另外一个预先确定好的频率，然后再进行中频放大和检波。

上图示出了超外差式收音机的方框图。

可以看出，调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。

经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。

通常将这个过程(混濒和本振的作用)叫做变频。

混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。

二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。

音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。

超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

一、设计目的通过对一台调幅收音机的安装、焊接和调试, 使学生了解电子产品的装配过程, 掌握电子元器件的识别方法和质量检验标准, 掌握收音机的工作原理, 并了解整机的装配工艺, 培养学生的实践技能。

同时要求学生会独立分析电路图, 对照收音机原理图能看懂印刷电路版图和接线图, 并且细心地按照工艺要求进行产品进行调试。

二、收音机工作原理（一）: 超外差式收音机工作原理声音的由震动空气而产生, 借助于声波在空气中传播。

但是这必然不能满足人们对声音的长距离传输, 所以就产生了有线广播传输。

但是这也存在着很大的缺陷。

要消耗太多的金属材料还有人力布线。

所以就产生了无限传输声音信号。

（1）、无线电传输声音的过程方框图（2）、超外差式收音机方框图（3）、超外差式的定义直接放大式无变频和中放, 而是将接收到的高频信号放大, 直接检波取出音频信号。

超外差收音机先将高频信号通过变频变成中频信号, 此信号的频率高于音频信号频率, 其频率固定为465kHz 。

由于465kHz 取自于本地振荡信号频率于外部高频信号频率之差, 故成为超外差。

三、实验设计器材A 教学用收音机原配件一副B 电烙铁, 螺丝刀, 剪刀镊子等必备工具C 万用电表D 吸锡枪E 锡丝若干四、收音机元件介绍①电阻:在本次课程设计中可以根据色差法对11个电阻进行分类。

如表格2-1表2-1色差法表值棕红橙黄绿兰紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%极性。

④中频变压器（中周）:中频变压器（简称中周）三只为一套, 这三只中周在出厂前均已调在规定的频率上, 装好后只需微调甚至不调, 不要乱调。

中周外壳除起屏蔽作用外, 还起导线的作用, 所以中周外壳必须接地。

⑤磁棒线圈:磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡, 四个线头的接在对应的印制板的焊盘上, 即a,b,c,d点, 线头的判断由图表15可知。

焊接前要仔细辨别b、c引脚, 切不可弄反。

《高频电子线路》超外差中波调幅收音机实验一、实验目的1、在模块实验的基础上掌握调幅收音机组成原理，建立调幅系统概念。

2、掌握调幅收音机系统联调的方法，培养解决实际问题的能力。

二、实验内容测试调幅收音机各单元电路波形。

三、实验仪器1、耳机 1副2、10 号板 1块3、9 号板 1块4、2 号板 1块5、4 号板 1块6、双踪示波器 1台7、万用表 1块四、实验电路说明AM广播：525—1605KHz混频图16-1超外差中波调幅接收机中波调幅收音机主要由磁棒天线、调谐回路、本振、混频器、中频放大、检波、音频功放、耳机构成。

磁棒天线：磁棒天线是利用磁棒的高导磁率，能有效的收集空间的磁力线，使磁棒线圈感应到信号电压。

同时磁棒线圈就是输入回路线圈，它身兼两职，避免了天线的插入损耗，另外，磁棒线圈具有较高的Q值，故磁棒天线是很优良的接收天线，它不但接收灵敏度高，而且还具有较好的选择性，为此中波调幅收音机几乎全采用磁棒天线。

调谐回路：从磁棒天线接收进来的高频信号首先进入输入调谐回路。

调谐回路的任务是选择信号。

在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。

混频和本机振荡级：从调谐回路送来的调幅信号和本机振荡器产生的等幅信号一起送到混频级，经过混频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。

例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz － 535 kHz ＝ 465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz。

也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz。

这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。

不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点。

超外差收音机课程设计一、课程目标知识目标：1. 让学生掌握超外差收音机的工作原理，理解无线电信号的接收与放大过程；2. 学会使用相关的电子元件，如天线、变频器、放大器等，了解它们在收音机中的作用；3. 了解无线电频率、带宽等概念，并学会运用这些知识进行收音机的调试。

技能目标：1. 培养学生动手操作能力，能够独立完成超外差收音机的组装与调试；2. 提高学生的问题解决能力，遇到收音机故障时，能够分析原因并进行维修；3. 培养学生的团队协作能力，能够在小组合作中共同完成收音机的制作。

情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养他们的探索精神和创新意识；2. 培养学生热爱科学、崇尚实践的态度，提高他们对科技发展的关注；3. 引导学生认识到超外差收音机在生活中的应用，增强他们的社会责任感和时代使命感。

课程性质：本课程为实践性较强的电子技术课程，结合理论知识与动手操作，培养学生的实际应用能力。

学生特点：初三学生具备一定的物理知识和动手能力，对电子技术有一定的好奇心，但需加强引导和培养。

教学要求：注重理论与实践相结合，充分调动学生的积极性，提高他们的实际操作能力，使学生在实践中掌握知识，培养技能，提升情感态度价值观。

通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供依据。

二、教学内容根据课程目标，教学内容主要包括以下三个方面：1. 理论知识：- 无线电基础知识：电磁波传播、天线原理、调制与解调；- 超外差收音机原理：变频器、放大器、滤波器等组成部分及其作用；- 电子元件知识：电阻、电容、二极管、晶体管等基本元件的特性和应用。

2. 实践操作：- 收音机组装：引导学生按照电路图完成收音机的组装；- 收音机调试：教授学生如何调整收音机的频率、带宽等参数，以达到最佳接收效果；- 故障排查与维修：培养学生遇到问题时，能够分析原因并进行相应的维修。

3. 教学大纲与进度安排：- 教材章节：第三章 无线电接收设备、第四章 变频器与放大器、第五章 电子滤波器；- 教学内容安排：共6课时，第1-2课时学习理论知识，第3-4课时进行收音机组装与调试，第5-6课时进行故障排查与维修。

《高频电子线路》超外差式FM收音机实验一、实验目的1、在模块实验的基础上掌握超外差式FM收音机组成原理，建立调频系统概念。

2、掌握FM收音机系统联调的方法，培养解决实际问题的能力。

二、实验内容完成FM收音机整机联调。

三、实验仪器1、天线1根2、10 号板1块3、9 号板1块4、5 号板1块5、6 号板1块6、2 号板1块7、双踪示波器1台8、耳机1副四、实验说明1.调频广播与中波或短波广播相比，主要有以下几类优点：（一）调频广播的调制信号频带宽，信道间隔为200KHz，单声道调频收音机的通频带为180KHz，调频立体声收音机的通频带为198KHz，高音特别丰富，音质好。

（二）调频广播发射距离较近，各电台之间干扰小。

电波传输稳定，抗干扰能力强，信噪比高，失真小，能获得高保真的放音。

（三）调频广播能够有效的解决电台拥挤问题。

调频广播的信道间隔为200KHz，在调频广播波段范围内，可设立100个电台。

又由于调频广播传播距离近，发射半径有限，在辽阔的国土上，采用交叉布台的方法，一个载波可重复多次的使用而不会产生干扰。

这样，有效的解决了（调幅广播无法解决的）频道不够分配的问题。

2.实验中超外差式FM收音机原理框图如下：FM广播：88—108M98.7—118.7M图17-1 FM收音机原理框图下面简单说明一下工作原理，我们身边的无线电波是摸不着看到到的，但它们的确存在，从空间的角度去看略显复杂，因为无线电波是重叠在一起的。

那么接收机又是怎么从这么复杂的环境中把我们想要的信号分离出来的呢？从频率的角度去看，实际上这些无线电波并不是重叠的，在坐标轴中以横轴为频率轴，靠近原点也就是频率较低的一般是工频干扰，比如我们使用的交流电有50Hz的干扰，包括其谐波。

家用电器工作时也会产生干扰。

我国AM 广播频段为525~1605KHz，FM广播频段相对较高，为88~108M。

远离原点的频率可能会有手机信号，卫星信号等等。

S66E六管超外差式调幅收音机制作报告收音机在当今的社会中仍然是一件非常实用的物品。

在过去的几十年里，人们使用收音机来接收广播节目，听音乐甚至连接外部设备以播放他们的音乐。

本篇文档将介绍S66E六管超外差式调幅收音机的制作过程。

收音机介绍S66E收音机是一款出色的收音机产品，它使用了六个高质量的真空管，提供了更佳的信号接收。

它采用了超外差式调幅技术，可以接收调幅波。

该收音机还带有多种音调控件，如音量，低音量和高音量，可根据您的喜好对音效进行微调。

除此之外，它还带有一个集成的扬声器，可提供清晰，强大的声音。

此外，它还带有一个支持外部设备的输入端口（如MP3播放器或手机）。

S66E收音机的整体设计美观大方，非常适合放在客厅或工作室中。

制作S66E收音机所需材料要开始制作S66E收音机，您需要以下材料： - 真空管6根（12AU7，12AT7等） - 滤波器电容（100μF，25V） - 电解电容（1μF，25V） - 陶瓷电阻（10KΩ）- 收音机橱柜 - 扬声器（8英寸） - 双三极管 - 各类电线 - 电线接头 - 陶瓷管座制作过程以下是制作S66E收音机的步骤：1.将真空管插入陶瓷管座中，并将该组件插入收音机橱柜的电路板插槽。

2.在电路板上安装电解电容。

将其焊接到陶瓷电阻上。

3.安装滤波器电容至电路板上。

4.安装双三极管和各种电容、电阻和芯片。

将电线仔细连接到每个组件的正确位置。

5.安装扬声器并连接电线。

6.安装滤波电容。

防止外界干扰进入电路。

7.连接电源线，开关和网络接头。

8.测试连接性，确保每个组件都在正确的位置并按照规格正确安装。

9.插入电源并开启开关。

10.使用指南测试S66E收音机的卓越性能。

S66E六管超外差式调幅收音机是一个非常强大的收音机。

它兼具高品质和出色的功能性，让您无论是在家中还是办公室中都能尽情享受到独特的收音体验。

如果您对电子学有足够的兴趣和技能，可以尝试制作S66E收音机。

超外差式收音机实验报告----原理、装配及调试10级集成电路设计与集成系统一、实验目的：1、了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。

2、利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段3、熟悉手工焊接的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。

4. 了解电子产品的焊接、调试与维修方法。

学习调试电子产品的方法，提高动手实践能力。

二、实习器材1.电烙铁、焊锡、松香2.螺丝刀、镊子、钳子等必备工具3.万用表4.中夏S66E六管超外差式收音机套件5.五号电池两节三、1、超外差式收音机原理图：2、超外差式收音机PCB图：特别说明：S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。

3、元器件清单：序号名称型号数量序号名称型号数量1 三极管9018 3 18 瓷片电容682、103 各12 三极管9014 1 19 电瓷片电容223 33 三极管9013 2 20 双联电容 14 发光管 1 21 收音机前盖 15 磁棒线圈 1 22 后盖 16 中周红白黑 3 23 刻度板、音窗 17 输入变压器 1 24 双联拨盘 14、元器件说明：①中频变压器（以下简称中周）三只为一套，其接线图见印制板图。

T2为振荡线圈的中周型号为LF10（红色）、T3为第一级中放用的中周（白色）、T4为第二季中放的中周（黑色）。

中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。

② T5为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
