六管超外差式收音机[修改时间：2010-1-21 11:31:29 浏览次数：1969]六管外差式收音机、 S2108型六管超外差式收音机这里向大家介绍一台S2108型六管超外差式收音机，整机电原理图见图4-3-2。
图中可见，这是一个典型的六管分立件外差式电路，整机包括一级变频、一级中放、一级三极管检波兼AGC电路、一级低放和一级推挽功放。
T1是磁性天线线圈，它的初级绕组与可变电容C1a（电容量较大的一组）组成串联谐振回路对输入信号进行选择。
转动C1a使输入调谐回路的自然谐振频率刚好与某一电台的载波频率相同，这时，该电台在磁性天线中感应的信号电压最强。
该信号由T1的次级耦合到VT1的基极；同时，VT1还和振荡线圈T2、双连的振荡连C1b（电容量较少的一组）等元件接成变压器反馈式高频振荡电路，即本机振荡器。
为了使本振信号总是比输入信号高一个465 kHz的中频信号，C1b必须与C1a保持同步调谐，超外差收音机中总是把这两个可变电容装在同一个转轴上，我们称它为双连可变电容器。
本振信号通过C3加到VT1的发射极，它和加在VT1基极的输入信号一起经VT1非线性放大后就产生了465kHz的中频。
中频信号从第一中周T3输出，再由T3次级耦合到VT2的基极。
VT2对中频信号进行充分地放大后由第二中周T4耦合到检波管VT3。
VT3接成三极管检波电路，这种电路不仅检波效率高，而且有较强的自动增益控制（AGC）作用，AGC电压通过RP2、R4加到VT2 。
当输入信号较强时，VT3基极上得到的电压Ｖb3也高，基极电流Ｉb3也就较大，这个电流被VT3放大后就是集电极电流Ｉc 3 ，它是基流的β倍。
基极电流增加，集电极电流也随之增加，这时R3上的压降就较大，VT3集电极电压Ｖc3就比较低，那么VT2从R4取得的基极偏置电流Ｉb2也就比较小，于是VT3的集电极工作电流降低，导致VT2的放大倍数降低，从而起到了自动控制增益的作用。
低压全硅管六管超外差收音机课程设计报告学院: 信息工程学院＿专业：通信工程＿＿学号： 19＿＿＿＿姓名：＿＿＿指导教师：＿目录第一章设计概述 (2)设计内容 (2)设计的器材介绍 (2)设计目的 (2)设计概要： (3)第二章实验原理 (4)第三章焊接过程 (7)第四章收音机调试 (10)收音机的检测 (10)整机调试 (11)第五章心得体会 (13)参考文献 (14)第一章设计概述设计内容（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）按照原理图纸焊接元件，组装一台收音机，并掌握其调试方法。
设计的器材介绍（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30W，烙铁头式铜制的。
（2）螺丝刀、镊子等必备工具。
（3）锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
（4）两节5号电池。
（5） S66E六管超外差收音机套件设计目的电子技术课程设计的主要目的就是培养我们的动手能力，同实验的意义是一样的，实验要求我们都日常的示波器能够熟练使用，能够自己动手做出一个像样的东西来。
而电子课程设计就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：（1）熟悉手工焊锡的常用工具的使用及其维护与修理。
（2）基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
收音机组装实验报告题目：中夏S66E六管超外差式收音机实验报告一、实验目的：利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段。
在散件的组装过程中除可进一步学习电子技术外还可以掌握电子安装工艺了解测量，焊接和调试技术，一举多得。
二、实验原理：3V低压全硅管六管超外差式收音机具有安装调试方便，工作稳定，声音宏亮，耗电省等优点，它有输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级及功放级等部分组成。
电路原理图如下:图1.图2：三、实验内容：1、元件说明：（1）中频变压器（以下简称中周）三只为一套，其接线图见印制版图。
T2为振荡线圈的中周为红色，T3为第一级中放用的中周为白色，T4为第二级中放用的中周为黑色。
这三只中周在出厂前均已调在规定的频率上，装好后只需微调或不调，请不要乱调。
中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。
（2）T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
（3）VT5，VT6为9013属于中功率三极管，请不要与VT1—VT4的高频小功率三极管相混淆，因为他们的外形和脚外的排练都是一样的。
VT1-VT3选用9018，VT4选用9014，请不要装错。
（4）电路原理图中所标出的元件参数为参考值，如与实际给出的元件参数有出入请自己灵活掌握。
如下图所示：2、安装工艺要求：再动手焊接前请先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。
（1）电阻的安装：请将电阻的阻值（参照本说明书电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。

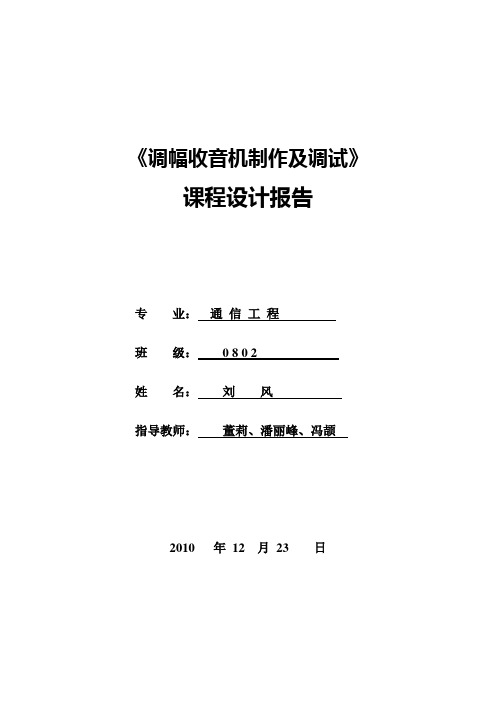

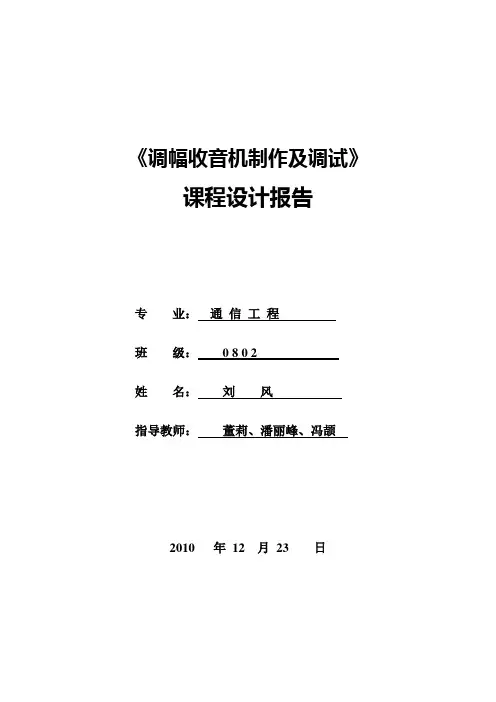

《调幅收音机制作及调试》课程设计报告专业：通信工程班级：0 8 0 2姓名：刘风指导教师：董莉、潘丽峰、冯颉2010 年12 月23 日目录一.课程设计目的 (1)二.课程设计题目描述和要求 (1)三.课程设计报告内容 (1)四．总结 (1)4.1超外差调幅收音机原理 (1)4.2系统的安装过程及注意事项 (2)4.3单元模块的调试、统调及试听 (2)4.4分析制作过程中所出现的故障及解决方法案 (3)4.5电子元器件清单 (4)4.6总结收获与体会 (5)一.课程设计目的1、掌握调幅收音机各功能模块的基本工作原理。
2、掌握调幅接收系统的调试过程及故障排除。
3、培养学生掌握电路设计的基本思想和方法。
4、培养学生分析问题、发现问题和解决问题的能力。
二.课程设计题目描述和要求1、分析调幅接收系统各功能模块的工作原理。
2、安装调试及测量结果。
3、可在此基础上进行创新设计，如改善系统性能三.课程设计报告内容3.1可提供的主要电子元器件：调幅收音机套件3.2实践步骤3.21收集相关资料，掌握调幅收音机的电路原理。
3.22根据所提供的元器件，完成系统的制作安装、调试，并完善其设计功能。
3.3实践标准：完成设计制作安装，实现其基本功能，装配工艺美观，系统运行稳定、可靠。
四．总结4.1超外差调幅收音机原理超外差式收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。
工作原理图如下：图1、超外差调幅收音机工作原理图超外差调幅收音机整机电路图：图2、超外差调幅收音机整机电路图4.2系统的安装过程及注意事项在动手焊接前请用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件，然后再装大一点的元件，最后装怕热的元件。
电阻的安装：请将电阻的阻值选择好后根据两孔的距离弯曲电阻脚立式或卧式插装，在电路板上插装，高度要统一。
瓷片电容和三极管的脚的长度要适中，电解电容紧贴线路板安装。
内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告设计题目六管超外差收音机的安装与调试指导教师** 职称**姓名**学号**********日期201*年7月3日六管超外差收音机的组装及调试计算机与信息工程学院**级*** ****指导教师**讲师摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。
在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。
后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。
关键词六管收音机；工作原理；调试收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。
而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。
以下以六管朝外差收音机做出具体分析。
1 元器件说明①磁性天线，它的作用是接收电磁波。
磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。
另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。
此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。
②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。
它的微调借助于磁心的相对位置的变化来完成。
本试验中有红，白，黑三只。
（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。
③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。
它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。
④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。
电子工艺训练报告电子科学系班级：09级物理学（2）班 姓名: 姚一峰学号：090704228 指导教师：罗萍2010-05-10惠州学院HUIZHOU UNIVERSITY电子工艺实习实验报告一、实验目的（1）了解各种基本的电子元器件，学会测定元件和辨别元器件的好坏；（2）练习并且掌握电烙铁、万用表等工具的使用方法；（3）练习并且掌握焊接原理和电子元器件测量的检测；（4）培养学生对电子知识的兴趣，同时锻炼同学们的实践操作的技巧和能力。
二、实验工具电烙铁、吸锡器、镊子、螺丝刀、剪钳、普通的钳子、数字万用表。
三、实验材料焊锡丝、练习用的电路板、电阻元器件、6管外差式收音机的所有元器件。
四、实验工具基本原理数字万用表：数字万用表是通过测量线路将被测的模拟量(电压或电流)，经过模／数转换电路(A／D转换电路)，将模拟量转换为数字量，并通过LCD数码显示器显示出来(关于模／数转换的概念，将在数字电子技术基础课程中涉及)。
显示器一般采用三位半数码显示。
数字万用表的测量线路实质上是由多量程直流电流表、多量程直流电压表、多量程整流式交流电压表，以及多量程欧姆表等几种线路组合而成。
测量线路中的元件绝大部分是各种类型和各种数值的电阻元件，在测量交流电压的线路中还有整流元件。
电烙铁：分为外热式和内热式两种。
内热式的电烙铁发热效率较高，外热式既适合于焊接大型的元部件，也适用于焊接小型的元器件。
由于发热电阻丝在烙铁头的外面，有大部分的热散发到外部空间，所以加热效率低，加热速度较缓慢。
一般要预热6～7分钟才能焊接。
实验室用的就是外热式的电烙铁。
五、实验工具的用法电烙铁的用法：1,、.焊接前，挂锡前将元件的引线的多余部分剪掉。
若元件表面被氧化不易挂锡，可以使用细砂纸将引线表面清理干净，用烙铁头沾适量松香芯焊锡给引线挂锡。
若还不能挂上锡，可将元件引线放在松香块上，再用烙铁头轻轻接触引线，同时转动引线，使引线表面都可以均匀挂锡。
《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。
1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
2）电阻阻值的标称一般使用色环方法表示。
其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。
9018六管超外差式收音机_报告9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。
图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。
图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。
⑵变频电路：本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。
VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。
⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。
1．设计内容与要求1.1 设计内容题目：六管超外差式收音机制作1．熟悉六管超外差式收音机的基本工作原理。
2．进行天线、调谐电路、本机振荡、混频、中放、检波、低放、功放、扬声器等电路模块的设计。
3．根据电路图，安装元器件，进行焊接，确保焊接没有虚焊、错焊。
4．调试。
确保能收听到至少两三个声音清晰的音频信号。
1.2 设计要求1.熟悉常用电子元器件及材料的类型、型号、规格和符号，熟悉各电子器件的主要性能、使用知识；2.掌握常用元器件规格参数表达方法、常用元器件识别及测量方法、元器件安装使用方法以及元器件检测方法与筛选方法；3.了解电子元件焊接的基本知识与要求，能够进行简单的手工焊接；4.掌握常用仪器设备的使用方法，学会简单电路的调试方法。
2.工作原理与电路原理图2.1 电路构成与框图根据超外差收音机的原理，我们可以将电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路，如图2-1。
图2-1超外差式收音机的电路框图1.输入调谐电路输入调谐电路的电路图如图2-2所示。
输入调谐电路由双连可变电容器的C A 和T1的初级线圈Lab组成，是一并联谐振电路,Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLab CA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。
图2-2 输入调谐电路的电路图图2-3 变频电路的电路图磁棒线圈同样作为机音机的天线，接收频率范围为535KHz—1605KHz的中波段。
一般接收中波是用磁棒天线，接收短波和超短波要用拉杆天线，这是因为当天线的长度（L）为无线电信号波长(λ)的1/4时，天线的发射和接收转换效率最高，即L=λ/4。
又因为λ=V×T，V是电磁波的速度，300000公里/秒，T是电磁波的周期，即频率F的倒数，T=1/F，所以L=λ/4= V×T /4=300000K/4F，把接收频率范围535KHz—1605KHz带入可得，L的范围在47—140米，做这样长的天线是不切实际的，所以用磁性材料加绕线圈，来增强接收效果。
因为天线的长度和接收或发射的信号的波长成正比，而短波和超短波因为波长比较短，可以直接用拉杆天线。
2.变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
因为接收到的信号强度较弱，所以VT1同时起到高频放大的作用。
变频电路的电路图如图2-3所示。
(1)本地振荡电路VT1、T2、CB等元件组成本地振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于C1对高频信号相当于短路，T1的次级Lcd 的电感量又很小，对高频信号提供了通路，所以本地振荡电路是共基极电路，选择共基调发振荡电路的原因是该电路对外来信号与本机振荡电路之间的牵连干扰最小，工作稳定，与共射式相比可获得较高的频率。
振荡频率由T2、CB控制，CB是双联电容器的另一连，调节它以改变本地振荡频率。
通过设计可变电容的值，使它的振荡频率在535+465KHz到1605+465KHz。
因为CA 和CB是联动的，所以输入线圈的谐振频率会和本机振荡频率同时改变，使得本振频率总是比外来信号高465KHz。
T2是振荡线圈，其初次级绕在同一磁芯上，它们把VT1的集电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，正反馈回路由T2的次级构成，本地振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上。
(2)混频电路混频电路由VT1、T2的初级线圈等组成，是共发射极电路。
其工作过程是：输入调谐电路(磁性天线)接收到的电台信号，通过T1的次级线圈Lcd送到VT1的基极，本机振荡信号又通过C2送到VT1和发射极，两种频率的信号在VT1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。
混频电路的负载是中频变压器，T3的初级线圈和内部电容组成的并联谐振电路，通过调整磁芯，使得它的谐振频率是465KHz，可以把465KHz的中频信号从多种频率的信号中选择出来，并通过T3的次级线圈耦合到下一级去，而其它信号几乎被滤掉。
C A ，CB旁边的半可变电容叫补偿电容，是防止两边在最高和最低频率时频率差不准而设置的，通过微调这两个电容，使得在接收信号的频率在535—1605KHz 时都与本地振荡电路的频率正好相差465KHz。
3.中频放大电路中频放大电路的电路图如图2-4所示。
图2-4 中频放大电路及检波、自动增益控制电路的电路图中频放大电路主要由VT2、VT3组成的两级中频放大器。
第一中放电路中的VT2负载是中频变压器T4，T4的线圈和内部电容构成并联谐振电路，谐振频率是465KHz ，起到再次选频的作用。
第二中放电路中的VT3既起到再次放大的作用，将信号从发射级送出，由R4提供静态工作电压。
与直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
C3是为VT2,VT3的信号提供交流回路，同时隔开直流,以免影响VT2的工作电压。
VT2,VT3的信号是高频与低频的混合信号,所以C3的值不能太小,否则会隔断低频信号的通路。
4.检波和自动增益控制电路（AGC ）中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
AGC 控制电压通过R3加到VT2的基极，其控制过程如图2-5图2-5 AGC 控制过程图AGC 是用直流电压控制VT2的基极电压,不需要高频信号，所以C4滤掉AGC 信号中的交流分量，保留直流分量。
外信号电压↑ Vb3↑ Ib3↑ Ic3↑ 外信号电压↓ Vc3↓Ic2↓ Ib2↓ 通过R3，Vb2↓ R4分压↑检波级的主要任务是把中频调幅信号还原成音频信号， C5起滤去残余的中频成分的作用，保留低频分量，输入到下一级。
5.前置低频放大电路前置低频放大电路的电路图如图2-6所示。
图2-6前置低频放大电路的电路图图2-7功率放大器电路的电路图检波滤波后的音频信号由电位器RP送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍，但是音频信号经过放大后带负载能力还很差，不能直接推动扬声器工作，还需进行功率放大。
旋转电位器RP，改变RP的阻值，从而可以改变VT4的基极对地的信号电压的大小，可达到控制音量的目的。
C6是隔直流电容器，只让交流信号通过，防止VT3的直流电压影响VT4的工作点。
6.功率放大器电路(OTL)功率放大器电路的电路图如图2-7所示。
功率放大器的任务是不仅要输出较大的电压，而且能够输出较大的电流。
本电路采用无输出变压器功率放大器，可以消除输出变压器引起的失真和损耗，频率特性好，还可以减小放大器的体积和重量。
T5是输入变压器，做倒相耦合，次级是两组线圈，把VT4送来的信号变成对称的两路信号。
VT5、VT6组成功率放大器，分别在信号的正半周和负半周导通，一个负责放大正半周的信号，一个负责放大负半周的信号。
为避免交越失真或非对称失真，就要调整好两个管子的工作点，并且两个管特性要一致。
R7、R8和R9、R10分别是VT5、VT6的偏量电阻。
最终放大的信号通过C9输出，推动喇叭发出声音。
C9是隔直电容，也是耦合电容。
为了减少低频失真，电容C9选得越大越好。
无输出变压器的功率放大器的输出阻抗低，可以直接推动扬声器工作。
2.2 工作原理超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
2.3 电路原理图图2-8 袖珍收音机的原理电路图注：1、调试时请注意连接集电极回路A、B、C、D（测集电极电流用）2、中方增益低时，可改变R4的阻值，声音会提高3．安装与调试3.1 安装准备3.1.1元器件的识别本制作所需元器件清单见附表-1。
1.电阻确定色环电阻的阻值都是用颜色码表示的，每一种颜色都有对应的数值。
一般有3环、4环、和5环等。
3色环电阻的识别：第一色环是十位数，第二色环是个位数，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。
5色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。
如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻本实验所用的是4环电阻，电阻的前两个色环表示数字，第三个色环表示“0”的个数，最后的色环表示误差%。
色环对应数值如表3-1表3-1 色环对应数值表棕红橙黄绿蓝紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%2.电容这里提供的电容有两种，一种是电解电容，一种是瓷片电容。
电解电容有极性，瓷片电容没有极性。
判断电解电容的极性时，可根据引脚的长短来判断，一般长的一端为正（+），短的一端为负（-），电容器的外皮上也有明显的“-”极标志。
电解电容会将容值和单位标记在元件上，而瓷片电容则标记三位数。
