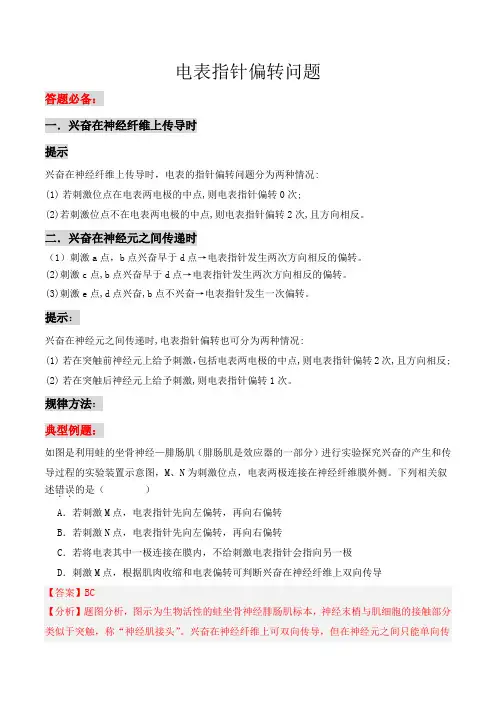

电表指针偏转问题答题必备：一．兴奋在神经纤维上传导时提示兴奋在神经纤维上传导时，电表的指针偏转问题分为两种情况:(1)若刺激位点在电表两电极的中点,则电表指针偏转0次;(2)若刺激位点不在电表两电极的中点,则电表指针偏转2次,且方向相反。
二．兴奋在神经元之间传递时（1）刺激a点，b点兴奋早于d点→电表指针发生两次方向相反的偏转。
(2)刺激c点,b点兴奋早于d点→电表指针发生两次方向相反的偏转。
(3)刺激e点,d点兴奋,b点不兴奋→电表指针发生一次偏转。
提示：兴奋在神经元之间传递时,电表指针偏转也可分为两种情况:(1)若在突触前神经元上给予刺激，包括电表两电极的中点,则电表指针偏转2次,且方向相反;(2)若在突触后神经元上给予刺激,则电表指针偏转1次。
规律方法：典型例题：如图是利用蛙的坐骨神经—腓肠肌（腓肠肌是效应器的一部分）进行实验探究兴奋的产生和传导过程的实验装置示意图，M、N为刺激位点，电表两极连接在神经纤维膜外侧。
下列相关叙述错误．．的是（）A．若刺激M点，电表指针先向左偏转，再向右偏转B．若刺激N点，电表指针先向左偏转，再向右偏转C．若将电表其中一极连接在膜内，不给刺激电表指针会指向另一极D．刺激M点，根据肌肉收缩和电表偏转可判断兴奋在神经纤维上双向传导【答案】BC【分析】题图分析，图示为生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部分类似于突触，称“神经肌接头”。
兴奋在神经纤维上可双向传导，但在神经元之间只能单向传递。
【详解】A、M点在神经纤维上，刺激M点兴奋先到达电表左侧，再到达电表右侧，故电表指针先向左偏转，再向右偏转，A正确；B、蛙的坐骨神经—腓肠肌的连接点相当于突触，且兴奋只能从神经纤维传向腓肠肌，故刺激N点，电表指针不偏转，B错误；C、若将电表其中一极连接在膜内，不给刺激，则连接在外侧电流为正，内侧电流为负，故电表指针会指向连接在内侧的一极，C错误；D、刺激M点，肌肉收缩，同时电表偏转，因而可判断兴奋在神经纤维上双向传导，D正确。

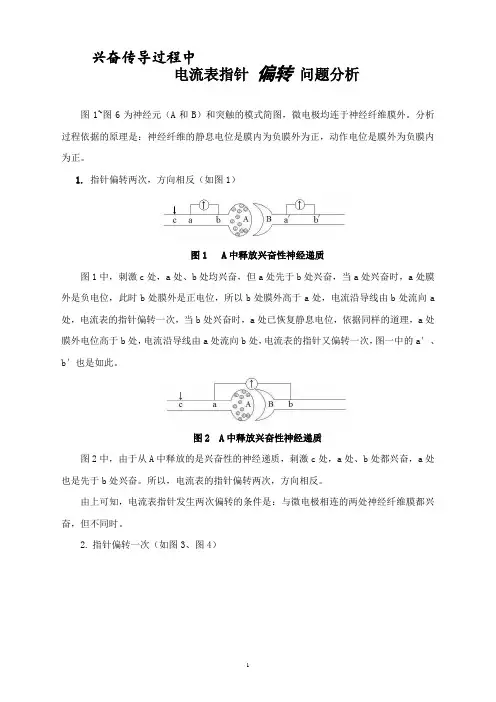

兴奋传导过程中电流表指针偏转问题分析图1~图6为神经元（A和B）和突触的模式简图，微电极均连于神经纤维膜外。
分析过程依据的原理是：神经纤维的静息电位是膜内为负膜外为正，动作电位是膜外为负膜内为正。
1. 指针偏转两次，方向相反（如图1）图1 A中释放兴奋性神经递质图1中，刺激c处，a处、b处均兴奋，但a处先于b处兴奋，当a处兴奋时，a处膜外是负电位，此时b处膜外是正电位，所以b处膜外高于a处，电流沿导线由b处流向a 处，电流表的指针偏转一次，当b处兴奋时，a处已恢复静息电位，依据同样的道理，a处膜外电位高于b处，电流沿导线由a处流向b处，电流表的指针又偏转一次，图一中的a′、b′也是如此。
图2 A中释放兴奋性神经递质图2中，由于从A中释放的是兴奋性的神经递质，刺激c处，a处、b处都兴奋，a处也是先于b处兴奋。
所以，电流表的指针偏转两次，方向相反。
由上可知，电流表指针发生两次偏转的条件是：与微电极相连的两处神经纤维膜都兴奋，但不同时。
2.指针偏转一次（如图3、图4）图3 A中释放兴奋性或抑制性神经递质图3中，刺激c处，由于兴奋在不同的神经元之间的传递是单向的，所以b处兴奋，a 处不兴奋，当b处兴奋时，b处膜外为负电位，低于a处膜外电位，电流沿导线由a处流向b处，电流表的指针偏转一次。
图4 A中释放抑制性神经递质图4中，由于从A中释放的是抑制性神经递质，A神经元的兴奋不引起B神经元的兴奋，刺激c处，a处可兴奋，b处不兴奋，此时，a处膜外是负电位，b处膜外是正电位，电流沿导线由b处流向a处，指针偏转一次。
由上可知，电流表指针偏转一次的条件是：与微电极相连的两处神经纤维膜中只有一处兴奋。
3. 指针不偏转（如图5）图5 A中释放兴奋性或抑制性神经递质，且ac=cb（距离）图5中，刺激c处，由于c处与a、b两处的距离相等，且a、b、c三点位于同一个神经元上，故c处兴奋后，兴奋向a、b两处传导的速度是一样的，所以，a、b两处同时兴奋，a、b两处膜外不出现电位差，导线中没有电流，因此指针不偏转。

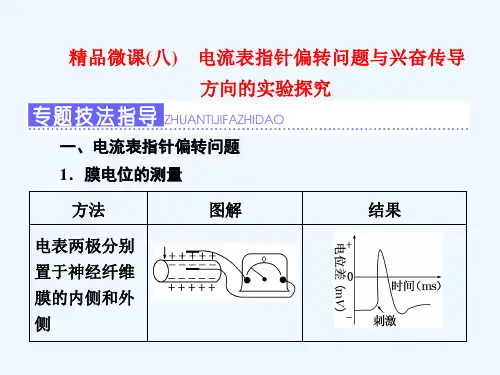

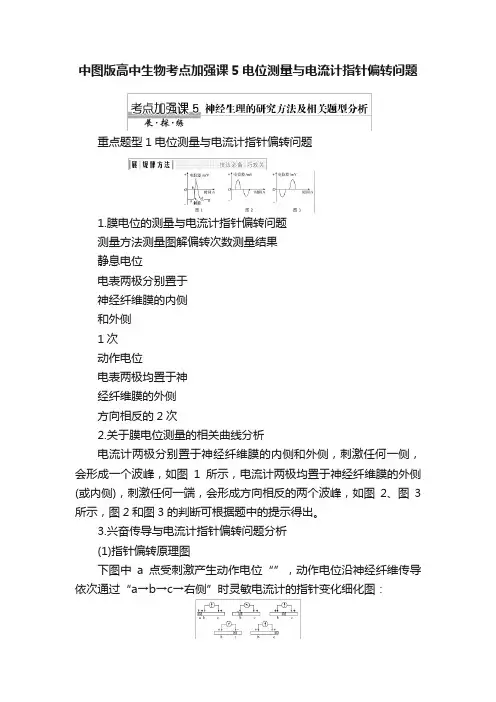

中图版高中生物考点加强课5电位测量与电流计指针偏转问题重点题型1电位测量与电流计指针偏转问题1.膜电位的测量与电流计指针偏转问题测量方法测量图解偏转次数测量结果静息电位电表两极分别置于神经纤维膜的内侧和外侧1次动作电位电表两极均置于神经纤维膜的外侧方向相反的2次2.关于膜电位测量的相关曲线分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。
3.兴奋传导与电流计指针偏转问题分析(1)指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：(2)在神经纤维上兴奋传导与电流计指针偏转问题(3)在神经元之间兴奋传递与电流表指针偏转问题(4)“三看法”判断电流计指针偏转【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。
下列叙述错误的是()A.“神经肌接头”处可发生电信号与化学信号的转变B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转C.电刺激②处，神经纤维上的电流计会记录到电位变化D.神经纤维上兴奋的传导方向与膜内的电流方向相同解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。
答案 C题型1通过兴奋传导过程中膜电位的变化分析，考查科学思维能力1.(2019·吉林市调研)如图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量方式，其中能测出这种膜电位变化的是()解析神经纤维受刺激后会产生动作电位，动作电位测量时电流计的两极分别是神经纤维膜的外(内)侧和内(外)侧。

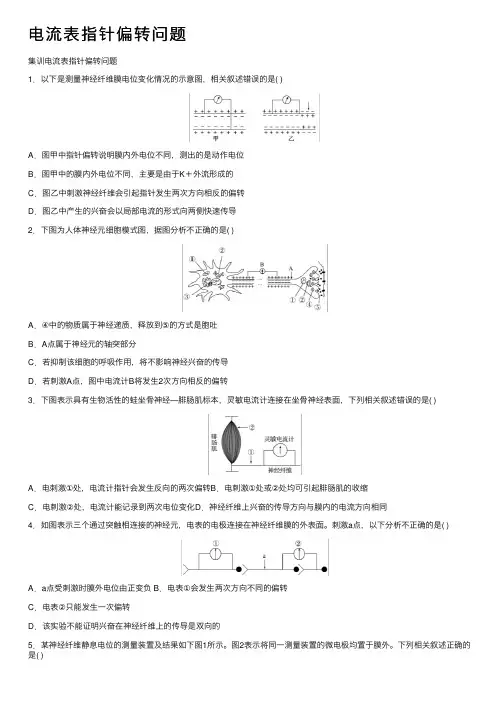

电流表指针偏转问题集训电流表指针偏转问题1．以下是测量神经纤维膜电位变化情况的⽰意图，相关叙述错误的是( )A．图甲中指针偏转说明膜内外电位不同，测出的是动作电位B．图甲中的膜内外电位不同，主要是由于K＋外流形成的C．图⼄中刺激神经纤维会引起指针发⽣两次⽅向相反的偏转D．图⼄中产⽣的兴奋会以局部电流的形式向两侧快速传导2．下图为⼈体神经元细胞模式图，据图分析不正确的是( )A．④中的物质属于神经递质，释放到⑤的⽅式是胞吐B．A点属于神经元的轴突部分C．若抑制该细胞的呼吸作⽤，将不影响神经兴奋的传导D．若刺激A点，图中电流计B将发⽣2次⽅向相反的偏转3．下图表⽰具有⽣物活性的蛙坐⾻神经—腓肠肌标本，灵敏电流计连接在坐⾻神经表⾯，下列相关叙述错误的是( )A．电刺激①处，电流计指针会发⽣反向的两次偏转B．电刺激①处或②处均可引起腓肠肌的收缩C．电刺激②处，电流计能记录到两次电位变化D．神经纤维上兴奋的传导⽅向与膜内的电流⽅向相同4．如图表⽰三个通过突触相连接的神经元，电表的电极连接在神经纤维膜的外表⾯。
刺激a点，以下分析不正确的是( )A．a点受刺激时膜外电位由正变负 B．电表①会发⽣两次⽅向不同的偏转C．电表②只能发⽣⼀次偏转D．该实验不能证明兴奋在神经纤维上的传导是双向的5．某神经纤维静息电位的测量装置及结果如下图1所⽰。
图2表⽰将同⼀测量装置的微电极均置于膜外。
下列相关叙述正确的是( )A．图1中甲处的K＋浓度⽐⼄处低B．图2测量装置所测电压为＋70 mVC．图2中若在a处给予适宜刺激，测量装置所测电压呈正值后呈负值D．图2中若在c处给予适宜刺激的同时，b处⽤药物阻断电流通过，测量装置所测电压先呈正值后恢复电位6．⽤图甲装置测量神经元的膜电位，测得的膜电位变化如图⼄所⽰，下列选项正确的是( )①图⼄显⽰的是膜外电位变化②钠离⼦⼤量内流发⽣在cd段③ab段为静息电位④将刺激点移到X处，显⽰的膜电位变化相反A．①② B．①③ C．②④ D．③④7．下图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量⽅式，其中能测出这种膜电位变化的是( )8．下图为某反射弧的部分结构⽰意图。
