2018高中生物每日一题电流表偏转问题

4．(2024·山东泰安期末)图1为多个神经元之间的联系示意图。为研究神经 元之间的相互作用，分别用同强度的电刺激进行实验：Ⅰ.单次电刺激神经 元B；Ⅱ.连续电刺激神经元B；Ⅲ.单次电刺激神经元C。用微电极分别记录 神经元A内的电位变化，如图2所示(注：阈电位是能引起动作电位的临界电 位值)。下列说法错误的是( )
A．静息电位的数值可以以细胞膜外侧为参照，并将该侧电位值定义为0
mV B．由Ⅰ可知，刺激强度过低不能使神经元A产生动作电位 C．由Ⅱ可知，在同一部位连续给予多个阈下刺激可以产生叠加效应
√D．由Ⅲ可知，神经元A电位的形成与神经元C和B释放神经递质的量不足
有关 解析：由Ⅲ可知，神经元A电位低于静息电位，原因是C释放的是抑制性神 经递质，D项错误。
1．神经纤维受到刺激时，细胞膜上Na＋通道打开，膜外大量Na＋顺浓度梯 度流入膜内，Na＋通道很快就进入失活状态，与此同时，K＋通道开放，膜 内K＋在浓度差和电位差的推动下又向膜外扩散。如图表示用电表测量膜内 外的电位差，已知电表指针偏转方向与电流方向相同，下列相关叙述正确 的是( )
A．神经纤维在静息状态下，电表没有测出电位差
从A到B的电位差
(2)关于膜电位测量的相关曲线分析。 电流计两极分别置于神经纤维膜的内侧和外 侧，刺激神经纤维任何一侧，会形成一个波 峰，如图1所示。电流计两极均置于神经纤 维膜的外侧(或内侧)，刺激任何一端，会形 成方向相反的两个波峰，如图2、图3所示， 图2和图3的判断可根据题中的提示得出。
2．电流表指针偏转方向与次数、幅度的判断 (1)电流表指针偏转方向与次数的判断(已知电流表指针的偏转方向与电流方 向相同)。
处理a、 段与c点产生的兴奋相遇后传导中断， 表指针偏转三次
c两点 c点产生兴奋后引起d点兴奋，电流表

电表指针偏转问题答题必备：一．兴奋在神经纤维上传导时提示兴奋在神经纤维上传导时，电表的指针偏转问题分为两种情况:(1)若刺激位点在电表两电极的中点,则电表指针偏转0次;(2)若刺激位点不在电表两电极的中点,则电表指针偏转2次,且方向相反。

二．兴奋在神经元之间传递时（1）刺激a点，b点兴奋早于d点→电表指针发生两次方向相反的偏转。

(2)刺激c点,b点兴奋早于d点→电表指针发生两次方向相反的偏转。

(3)刺激e点,d点兴奋,b点不兴奋→电表指针发生一次偏转。

提示：兴奋在神经元之间传递时,电表指针偏转也可分为两种情况:(1)若在突触前神经元上给予刺激，包括电表两电极的中点,则电表指针偏转2次,且方向相反;(2)若在突触后神经元上给予刺激,则电表指针偏转1次。

规律方法：典型例题：如图是利用蛙的坐骨神经—腓肠肌（腓肠肌是效应器的一部分）进行实验探究兴奋的产生和传导过程的实验装置示意图，M、N为刺激位点，电表两极连接在神经纤维膜外侧。

下列相关叙述错误．．的是（）A．若刺激M点，电表指针先向左偏转，再向右偏转B．若刺激N点，电表指针先向左偏转，再向右偏转C．若将电表其中一极连接在膜内，不给刺激电表指针会指向另一极D．刺激M点，根据肌肉收缩和电表偏转可判断兴奋在神经纤维上双向传导【答案】BC【分析】题图分析，图示为生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部分类似于突触，称“神经肌接头”。

兴奋在神经纤维上可双向传导，但在神经元之间只能单向传递。

【详解】A、M点在神经纤维上，刺激M点兴奋先到达电表左侧，再到达电表右侧，故电表指针先向左偏转，再向右偏转，A正确；B、蛙的坐骨神经—腓肠肌的连接点相当于突触，且兴奋只能从神经纤维传向腓肠肌，故刺激N点，电表指针不偏转，B错误；C、若将电表其中一极连接在膜内，不给刺激，则连接在外侧电流为正，内侧电流为负，故电表指针会指向连接在内侧的一极，C错误；D、刺激M点，肌肉收缩，同时电表偏转，因而可判断兴奋在神经纤维上双向传导，D正确。

高考调研
新课标·生物·必修三
【例1】 将灵敏电流计的两极如下图所示分别置于膝跳反 射反射弧中的a处外表面和b处内表面，图中ac=db，若在c、 d两点同时对神经细胞给以能引起兴奋的刺激，则刺激后电 流计指针偏转的情况及b处内表面的电位变化是 ( )
高考调研
新课标·生物·必修三
A.先左后右，再向右；负→正→负 B.先右后左，再向左；正→负→正 C.先右后左，再向右再向左；正→负→正→负→正 D.先左后右，再向左再向右；负→正→负→正→负
高考调研
新课标·生物·必修三
【解析】 由于电极分别置于a处外表面和b处内表面，刺 激前，a处外表面为正，b处内表面为负，指针向右偏转，在 c、d两点同时对神经细胞给以能引起兴奋的刺激后，两处电 位发生反转，a处外表面为负，b处内表面为正，指针向左偏 转，之后恢复初始状态；当c处的刺激通过突触传到b处后， b处内表面再次变为正，与a处外表面电位差变小，指针再次 向左偏转。 【答案】 D
高考调研新课标·生物·Fra bibliotek修三3.下图表示三个通过突触连接的神经元。在a、b、c、d四处 安放灵敏电流计，若在箭头处施加一强刺激，下列有关指针 偏转情况的描述正确的是 ( )
A.a处电流计的指针发生偏转 B.b处电流计的指针最先发生偏转 C.c处电流计的指针最先发生偏转 D.d处电流计的指针不发生偏转
高考调研
新课标·生物·必修三
专题培优(一)
高考调研
新课标·生物·必修三
电流表指针偏转问题 兴奋在神经纤维上各处传播速度是相同的，并以电信号形 式传导，而在神经元之间是以递质的形式传递，速度明显慢 于神经纤维上的传导，由此可以推断电流表的指针偏转方向 和偏转次数。 1.膜电位的测量 (1)静息电位：灵敏电流计一极与神经纤维膜外侧连接，另 一极与膜内侧连接(如图甲)，只观察到指针发生一次偏转。

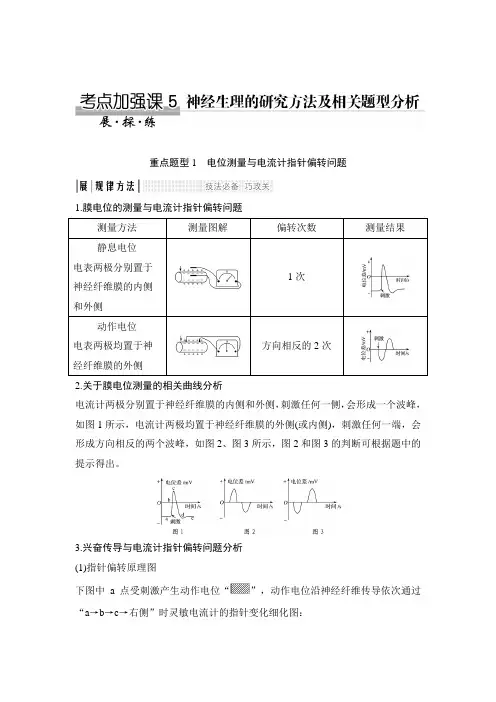

重点题型1电位测量与电流计指针偏转问题1.膜电位的测量与电流计指针偏转问题测量方法测量图解偏转次数测量结果静息电位电表两极分别置于神经纤维膜的内侧和外侧1次动作电位电表两极均置于神经纤维膜的外侧方向相反的2次2.关于膜电位测量的相关曲线分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。

3.兴奋传导与电流计指针偏转问题分析(1)指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：(2)在神经纤维上兴奋传导与电流计指针偏转问题(3)在神经元之间兴奋传递与电流表指针偏转问题(4)“三看法”判断电流计指针偏转【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。

下列叙述错误的是()A.“神经肌接头”处可发生电信号与化学信号的转变B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转C.电刺激②处，神经纤维上的电流计会记录到电位变化D.神经纤维上兴奋的传导方向与膜内的电流方向相同解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。

答案 C题型1通过兴奋传导过程中膜电位的变化分析，考查科学思维能力1.(2019·吉林市调研)如图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量方式，其中能测出这种膜电位变化的是()解析神经纤维受刺激后会产生动作电位，动作电位测量时电流计的两极分别是神经纤维膜的外(内)侧和内(外)侧。

答案 A2.(2019·西安期中)将两个灵敏电位仪以相同的方式分别连接到神经纤维表面(如图1所示)、突触结构两端的表面(如图2所示)，每个电位仪两电极之间的距离都为l，当在图1所示神经纤维的p点给予适宜强度的刺激时，测得电位差变化如图3所示。

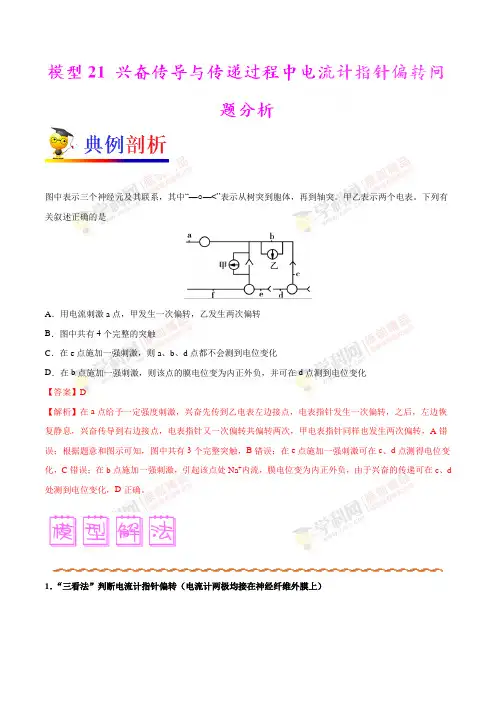

图中表示三个神经元及其联系，其中“—○—<”表示从树突到胞体，再到轴突。

甲乙表示两个电表。

下列有关叙述正确的是
A．用电流刺激a点，甲发生一次偏转，乙发生两次偏转
B．图中共有4个完整的突触
C．在e点施加一强刺激，则a、b、d点都不会测到电位变化
D．在b点施加一强刺激，则该点的膜电位变为内正外负，并可在d点测到电位变化
【答案】D
【解析】在a点给予一定强度刺激，兴奋先传到乙电表左边接点，电表指针发生一次偏转，之后，左边恢复静息，兴奋传导到右边接点，电表指针又一次偏转共偏转两次，甲电表指针同样也发生两次偏转，A错误；根据题意和图示可知，图中共有3个完整突触，B错误；在e点施加一强刺激可在c、d点测得电位变化，C错误；在b点施加一强刺激，引起该点处Na+内流，膜电位变为内正外负，由于兴奋的传递可在c、d 处测到电位变化，D正确。

1．“三看法”判断电流计指针偏转（电流计两极均接在神经纤维外膜上）
2．电流计指针偏转问题例析
（1）兴奋在神经纤维上传导时（双向传导）：
①刺激a点，b点先兴奋，d点后兴奋，电流计指针发生两次方向相反的偏转；
②刺激c点（bc=cd)，b点和d点同时兴奋，电流计指针不发生偏转。

（2）兴奋在神经元之间传递时（单向传递）：
①刺激b点（ab=bd)，由于兴奋在突触间的传递速率小于在神经纤维上的传导速率，所以a点先兴
奋，d点后兴奋，电流计指针发生两次方向相反的偏转；
②刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电流计指针只发生一次偏转。

1．将灵敏电流计连接到图甲神经纤维和图乙突触结构的表面，分别在a、b、c、d处给予足够强度的刺激（a 点离左右两个接点距离相等），下列说法不正确的是。

解析
[探规寻律] “三看法”判断电流表指针偏转
兴奋传导方向的实验探究
1．探究兴奋在神经纤维上 的传导
2．探究兴奋在神经元之间的传递
[例 3] 将蛙脑破坏，保留脊髓，做 蛙心静脉灌注，以维持蛙的基本生命活 动。暴露蛙左后肢屈反射的传入神经和 传出神经，分别连接电位计 ⓐ和ⓑ。将 蛙左后肢趾尖浸入 0.5%硫酸溶液后， 电 位计ⓐ和ⓑ有电位波动，出现屈反射。 如图为该反射弧结构示意图。 (1)用简便的实验验证兴奋能在神经纤维上双向传导，而在反 射弧中只能单向传递。 (2)若在灌注液中添加某种药物，将蛙左后肢趾尖浸入 0.5%硫 酸溶液后，电位计ⓐ有波动，电位计ⓑ未出现波动，左后肢未出现 屈反射，其原因可能有：①_________；②_____________。
解析
[例 2]
如图是反射弧的局部结构示意图(a、 d 点为两接线端 ( )
之间的中点)，下列相关说法中，正确的是
A．若刺激 a 点，电流表①可能偏转 1 次，电流表②可能偏 转 2 次，且方向相反 B．若刺激 b 点，b 点会因为大量 Na＋通过主动运输方式内 流而产生动作电位 C．若刺激 c 点，电流表①、电流表②均可能偏转 2 次，且 方向相反 D．若刺激 a 点，d 处无电位变化，可能是由于突触前膜释 放的是抑制性神经递质
[例 1] (2017· 武汉调研)如图表示用电表测量膜内外的电 位差。当神经纤维受到刺激时，细胞膜上 Na＋通道打开，膜外 Na＋顺浓度梯度大量流入膜内，此后 Na＋通道很快就进入失活 状态，同时 K＋通道开放，膜内 K＋在浓度差和电位差的推动下 向膜外扩散。下列相关叙述正确的是 ( )
A．神经纤维在静息状态下，电表不能测出电位差 B．受刺激后膜外 Na＋大量流入膜内，兴奋部位膜两侧的电位是 外正内负 C．神经纤维受刺激时，兴奋传导方向与膜外局部电流方向相同 D．从神经纤维受刺激到恢复静息状态，电表指针两次通过 0 电 解析 位

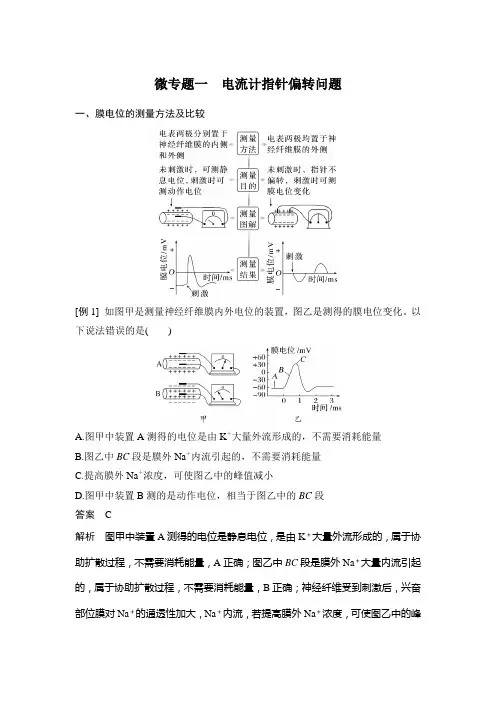

微专题一电流计指针偏转问题一、膜电位的测量方法及比较[例1] 如图甲是测量神经纤维膜内外电位的装置，图乙是测得的膜电位变化。

以下说法错误的是()A.图甲中装置A测得的电位是由K＋大量外流形成的，不需要消耗能量B.图乙中BC段是膜外Na＋内流引起的，不需要消耗能量C.提高膜外Na＋浓度，可使图乙中的峰值减小D.图甲中装置B测的是动作电位，相当于图乙中的BC段答案 C解析图甲中装置A测得的电位是静息电位，是由K＋大量外流形成的，属于协助扩散过程，不需要消耗能量，A正确；图乙中BC段是膜外Na＋大量内流引起的，属于协助扩散过程，不需要消耗能量，B正确；神经纤维受到刺激后，兴奋部位膜对Na＋的通透性加大，Na＋内流，若提高膜外Na＋浓度，可使图乙中的峰值增大，C错误；图甲中装置B测得的电位是膜外为负电位、膜内为正电位的动作电位，相当于图乙中的BC段，D正确。

[例2] 如图甲为某一神经纤维示意图，将a、b两电极置于膜外，连接一电表，在X处给予适宜刺激，测得电位变化如图乙所示。

下列有关叙述，正确的是()A.未受刺激时，电表测得的为静息电位B.兴奋传导过程中，a、b间膜内电流的方向为b→aC.在图乙中的t3时刻，兴奋传导至b电极处D.t1～t2、t3～t4电位的变化分别是Na＋内流和K＋外流造成的答案 C解析未受刺激时，神经细胞膜两侧的电位表现为内负外正，称为静息电位，测量静息电位时两电极应分别接在膜内侧和外侧，而图甲所示两电极都接在膜外，A错误；兴奋的传导方向和膜内侧的电流方向一致，所以兴奋传导过程中，a、b 间膜内电流的方向为a→b，B错误；在图乙中的t3时刻，兴奋传导至b电极处，并开始产生电位变化，C正确；t1～t2、t3～t4电位的变化都是Na＋内流和K＋外流造成的，D错误。

二、电流计的指针偏转次数的判断(1)静息电位和动作电位的电流计指针偏转次数的判断①静息电位②动作电位灵敏电流计两极都连接在神经纤维膜外侧，可观察到指针发生两次方向相反的偏转。

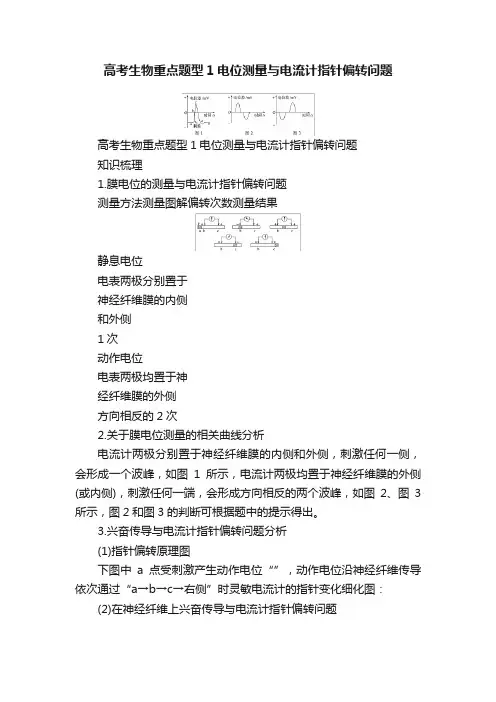

高考生物重点题型1电位测量与电流计指针偏转问题
高考生物重点题型1电位测量与电流计指针偏转问题
知识梳理
1.膜电位的测量与电流计指针偏转问题
测量方法测量图解偏转次数测量结果
静息电位
电表两极分别置于
神经纤维膜的内侧
和外侧
1次
动作电位
电表两极均置于神
经纤维膜的外侧
方向相反的2次
2.关于膜电位测量的相关曲线分析
电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。

3.兴奋传导与电流计指针偏转问题分析
(1)指针偏转原理图
下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：
(2)在神经纤维上兴奋传导与电流计指针偏转问题
(3)在神经元之间兴奋传递与电流表指针偏转问题
【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。

下列叙述错误的是()
A.“神经肌接头”处可发生电信号与化学信号的转变
B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转
C.电刺激②处，神经纤维上的电流计会记录到电位变化
D.神经纤维上兴奋的传导方向与膜内的电流方向相同
解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。

高中生物学中电流计的指针偏转问题分析山东省威海市文登区竞技体育运动学校264400《高中生物·必修三·第二章·第一节·神经调节》中有关电流计指针偏转的问题，是高考经常考查的内容，属于高中生物知识点中的重点和难点。

该部分试题建立在“神经纤维或者神经元受到刺激后，由于膜内外存在电位变化,以及兴奋在神经纤维上的传导是双向的，在神经元之间传递的单向性”的基础上进行分析，并且通过电流计可以测量出电流的有无及方向。

下面是我对这个知识点做了一个分析归纳：一、在神经纤维上的传导在静息状态下，神经细胞表现为外正内负，通过电流计可以显示出来。

当受到某种刺激时，细胞膜外的Na+大量内流，此时，兴奋部位表现为外负内正，这样，兴奋部位与临近区域的膜内外都有电位差，就形成局部电流（在膜外，电流从未兴奋部位流向兴奋部位；在膜内，由兴奋部位流向未兴奋部位），再向外延伸，使兴奋传遍整个细胞。

因此，兴奋在神经纤维上的传导是双向的。

1.电流计连接在细胞膜外（1）在指针外的右侧刺激（如上图）：解析：当电流计右侧神经纤维受到刺激，首先在电流计右侧出现负电荷（电流计连接在细胞膜外），而左侧仍然为正电荷，所以会出现第一次偏转——向右偏转；当电流计左侧出现负电荷，而右侧仍然为正电荷时，会出现第二次偏转——向左偏转。

因此，电流计偏转方向为先右后左。

（2）在指针外左侧刺激：电流计偏转方向为先左后右。

（3）在指针内偏左侧刺激：电流计偏转方向为先左后右。

（4）在指针内偏右侧刺激:电流计偏转方向为先右后左。

（5）在两指针内中间部位刺激:不会出现偏转。

2.电流计连接在细胞膜内（1）在指针外的右侧刺激（如上图）：解析：当电流计右侧神经纤维受到刺激，首先在电流计右侧出现正电荷（电流计连接在细胞膜内），而左侧仍然为负电荷，所以会出现第一次偏转——向左偏转；当电流计左侧出现正电荷，而右侧仍然为负电荷时，会出现第二次偏转——向右偏转。

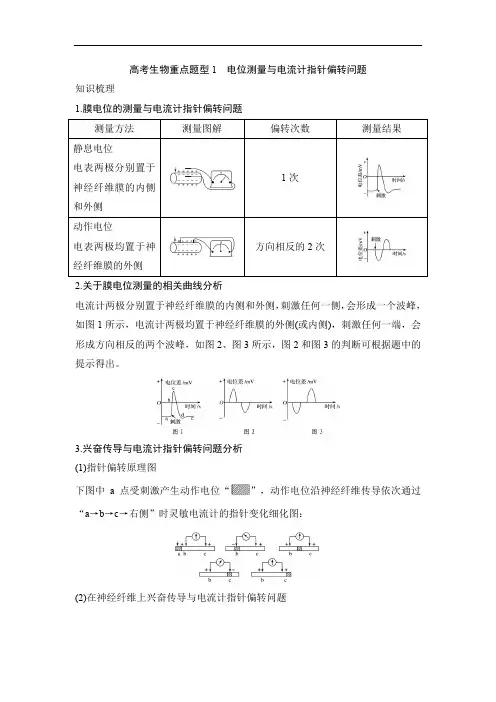

高考生物重点题型1电位测量与电流计指针偏转问题
知识梳理
1.膜电位的测量与电流计指针偏转问题
测量方法测量图解偏转次数测量结果
静息电位
电表两极分别置于
神经纤维膜的内侧
和外侧
1次
动作电位
电表两极均置于神
经纤维膜的外侧
方向相反的2次
2.关于膜电位测量的相关曲线分析
电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。

3.兴奋传导与电流计指针偏转问题分析
(1)指针偏转原理图
下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：
(2)在神经纤维上兴奋传导与电流计指针偏转问题
(3)在神经元之间兴奋传递与电流表指针偏转问题
【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。

下列叙述错误的是()
A.“神经肌接头”处可发生电信号与化学信号的转变
B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转
C.电刺激②处，神经纤维上的电流计会记录到电位变化
D.神经纤维上兴奋的传导方向与膜内的电流方向相同
解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。

电流表指针偏转问题集训电流表指针偏转问题1．以下是测量神经纤维膜电位变化情况的⽰意图，相关叙述错误的是( )A．图甲中指针偏转说明膜内外电位不同，测出的是动作电位B．图甲中的膜内外电位不同，主要是由于K＋外流形成的C．图⼄中刺激神经纤维会引起指针发⽣两次⽅向相反的偏转D．图⼄中产⽣的兴奋会以局部电流的形式向两侧快速传导2．下图为⼈体神经元细胞模式图，据图分析不正确的是( )A．④中的物质属于神经递质，释放到⑤的⽅式是胞吐B．A点属于神经元的轴突部分C．若抑制该细胞的呼吸作⽤，将不影响神经兴奋的传导D．若刺激A点，图中电流计B将发⽣2次⽅向相反的偏转3．下图表⽰具有⽣物活性的蛙坐⾻神经—腓肠肌标本，灵敏电流计连接在坐⾻神经表⾯，下列相关叙述错误的是( )A．电刺激①处，电流计指针会发⽣反向的两次偏转B．电刺激①处或②处均可引起腓肠肌的收缩C．电刺激②处，电流计能记录到两次电位变化D．神经纤维上兴奋的传导⽅向与膜内的电流⽅向相同4．如图表⽰三个通过突触相连接的神经元，电表的电极连接在神经纤维膜的外表⾯。

刺激a点，以下分析不正确的是( )A．a点受刺激时膜外电位由正变负 B．电表①会发⽣两次⽅向不同的偏转C．电表②只能发⽣⼀次偏转D．该实验不能证明兴奋在神经纤维上的传导是双向的5．某神经纤维静息电位的测量装置及结果如下图1所⽰。

图2表⽰将同⼀测量装置的微电极均置于膜外。

下列相关叙述正确的是( )A．图1中甲处的K＋浓度⽐⼄处低B．图2测量装置所测电压为＋70 mVC．图2中若在a处给予适宜刺激，测量装置所测电压呈正值后呈负值D．图2中若在c处给予适宜刺激的同时，b处⽤药物阻断电流通过，测量装置所测电压先呈正值后恢复电位6．⽤图甲装置测量神经元的膜电位，测得的膜电位变化如图⼄所⽰，下列选项正确的是( )①图⼄显⽰的是膜外电位变化②钠离⼦⼤量内流发⽣在cd段③ab段为静息电位④将刺激点移到X处，显⽰的膜电位变化相反A．①② B．①③ C．②④ D．③④7．下图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量⽅式，其中能测出这种膜电位变化的是( )8．下图为某反射弧的部分结构⽰意图。

高考频度：★★★☆☆难易程度：★★★☆☆典例在线下图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量方式，其中能测出这种膜电位变化的是A B C D 【参考答案】A但不是膜电位，B、C错误；图中b处为化学信号，所测不是膜电位，D错误。

学霸推荐1．如图表示三个通过突触相连接的神经元，电表的电极连接在神经纤维膜的外表面。

刺激a 点，以下分析不正确的是A．a点膜外电位由负变正B．电表①会发生两次方向不同的偏转C．电表②只能发生一次偏转D．该实验能证明兴奋在神经纤维上的传导是双向的2．图甲为研究神经细胞膜电位变化的实验装置，两个神经元以突触联系，并连有电表Ⅰ、Ⅱ。

给予适宜刺激后，电表Ⅰ测得电位变化如图乙所示。

下列分析正确的是A．①→②电位变化对应于P→Q兴奋传导过程B．电表Ⅰ记录到③处电位值时，Q处无K＋外流C．电表Ⅱ记录到的电位变化波形与图乙基本相同D．若S处电极移至膜外，电表Ⅱ的指针将发生两次反向偏转3．如图表示用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化，下列有关说法正确的是A．神经纤维在静息状态下膜内外的电位差为30毫伏B．左图装置测得的电位对应于右图中的B点的电位C．神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位D．兴奋在神经纤维上的传导是单向的4．将离体的蛙坐骨神经置于某溶液中，给予一定强度刺激后的电位变化如①→⑤所示，其中②、④的指针偏转到最大。

下列叙述正确的是A．刺激点肯定位于乙的右侧某处B．图②中甲处钾离子通道开放，乙处钠离子通道开放C．一定范围内，刺激强度增大，②、④的指针偏转幅度增大D．降低溶液中Na+浓度，②、④的指针偏转幅度减小5．如图表示人体维持内环境稳态的几种调节方式。

据图回答问题：（1）在神经纤维上放置两个电极，并连接到一个电流表上，如果分别在X、Y处给予一个适宜的相同刺激，可观察到电流表指针的偏转次数分别是________、________。

同一神经纤维上膜电位的测定及电流表偏转问题辨析1.神经细胞在静息时具有静息电位，受到适宜刺激时可迅速产生能传导的动作电位，这两种电位可通过仪器测量。

下列选项均为测量神经纤维静息电位示意图，正确的是( )A．B．C．D．2.若在图甲所示的神经纤维上给予一适当的刺激，则电流表偏转的顺序(如图乙)依次是( )A．②→①→②→③→②B．②→③→②→①C．③→②→①→②D．③→②→①3.如图甲是蛙坐骨神经纤维某位置上给予刺激示意图，图乙①～③中反应电表变化的顺序是( )A．①②③②B．②①③②C．③②①②D．②③②①4.若在图1所示神经的右侧给予一适当的刺激，则图2中电流表偏转的顺序依次是(电流表指针偏转方向与电流方向一致)( )A．②→①→②→③→②B．①→②→①→②→①C．③→②→③→②→③D．③→②→①→②→③5.将记录仪(R)的两个电极(a和b)置于一条结构和功能完好的神经纤维表面(如图)，给该神经纤维一个适宜的刺激使其产生兴奋，可在R上记录到电位变化。

下列对两电极电位高低的描述中，不正确的是( )①记录仪指针第一次偏转时，a点的电位高于b点②兴奋从a点传导到b点的方式是局部电流③记录仪指针第二次偏转时，b点的电位高于a点④b点兴奋时Na＋外流A．①②③B．①②④C．②③④D．①③④6.某神经纤维静息电位的测量装置及结果如图1所示，图2是将同一测量装置的微电极均置于膜外。

下列相关叙述不正确的是( )A．图1中膜内的钾离子浓度比膜外高B．图2测量装置所测电压为＋70 mVC．图2中若在C处给予适宜刺激，B处用药物阻断电流通过，则能测到电位变化D．图2中若在A处给予适宜刺激(B处未处理)，能测到电位的双向变化7.某神经纤维静息电位的测量装置及其测量结果如图1所示。

如果该神经纤维在B处用药物普鲁卡因处理，使电流在此处不能通过，将微电极均置于B两侧的膜外，然后在A处给一个适宜刺激(如图2所示)，那么测量的结果是( )A．B．C．D．8.图1的神经纤维上有A，B，C三个点，现将一个灵敏电流计连接到神经纤维细胞膜的表面A，B 两点，若在C处给一强刺激，则电流变化情况为图2中的( )图1A．B．C．D．图29.将记录仪(R)的两个电极置于某一条结构和功能完好的神经表面，如下图，给该神经一个适宜的刺激使其产生兴奋，可在R上记录到电位的变化。

兴奋传导过程中电流表指针偏转问题分析图1~图6为神经元（A和B）和突触的模式简图，微电极均连于神经纤维膜外。

分析过程依据的原理是：神经纤维的静息电位是膜内为负膜外为正，动作电位是膜外为负膜内为正。

1. 指针偏转两次，方向相反（如图1）图1 A中释放兴奋性神经递质图1中，刺激c处，a处、b处均兴奋，但a处先于b处兴奋，当a处兴奋时，a处膜外是负电位，此时b处膜外是正电位，所以b处膜外高于a处，电流沿导线由b处流向a 处，电流表的指针偏转一次，当b处兴奋时，a处已恢复静息电位，依据同样的道理，a处膜外电位高于b处，电流沿导线由a处流向b处，电流表的指针又偏转一次，图一中的a′、b′也是如此。

图2 A中释放兴奋性神经递质图2中，由于从A中释放的是兴奋性的神经递质，刺激c处，a处、b处都兴奋，a处也是先于b处兴奋。

所以，电流表的指针偏转两次，方向相反。

由上可知，电流表指针发生两次偏转的条件是：与微电极相连的两处神经纤维膜都兴奋，但不同时。

2.指针偏转一次（如图3、图4）图3 A中释放兴奋性或抑制性神经递质图3中，刺激c处，由于兴奋在不同的神经元之间的传递是单向的，所以b处兴奋，a 处不兴奋，当b处兴奋时，b处膜外为负电位，低于a处膜外电位，电流沿导线由a处流向b处，电流表的指针偏转一次。

图4 A中释放抑制性神经递质图4中，由于从A中释放的是抑制性神经递质，A神经元的兴奋不引起B神经元的兴奋，刺激c处，a处可兴奋，b处不兴奋，此时，a处膜外是负电位，b处膜外是正电位，电流沿导线由b处流向a处，指针偏转一次。

由上可知，电流表指针偏转一次的条件是：与微电极相连的两处神经纤维膜中只有一处兴奋。

3. 指针不偏转（如图5）图5 A中释放兴奋性或抑制性神经递质，且ac=cb（距离）图5中，刺激c处，由于c处与a、b两处的距离相等，且a、b、c三点位于同一个神经元上，故c处兴奋后，兴奋向a、b两处传导的速度是一样的，所以，a、b两处同时兴奋，a、b两处膜外不出现电位差，导线中没有电流，因此指针不偏转。

电流表指针偏转问题专题
①在指针外的右侧刺激
G
刺激
如果测量的部位都在细胞膜外，则： 解析：神经纤维受到刺激，首先在电流计右侧出现 负电荷，而左侧仍然为正电荷，所以会出现第一次 偏转（向右）；当电流计左侧出现负电荷，而左侧 仍然为正电荷时，会出现第二次偏转（向左）。因 此，电流计偏转方向为先右后左。
G
【解析】：神经细胞在静息时具有静息电位，细胞 膜外带正电荷，而细胞膜内则带负电荷。在细胞内 外之间存在电位变化，测量是将指针放在细胞膜内 和外之间进行。【答案】AC
【例2】某科学家取出枪乌贼完整无损的粗大神经纤维 并置于适宜环境中,进行下列实验。G表示灵敏电流计， a、b为两个微型电极，阴影部分表示开始发生局部电 流的区域。请据图分析回答。
（3）涉及不同神经元之间电流计的连接类型
a
b
突触模式图
解析：如果在左侧刺激的话（兴奋可以从左传到 右），电流计会先出现向左偏转，后出现向右偏转； 如果在右侧刺激的话（兴奋不可以从右传到左）， 电流计会先出现一次偏转：向右偏转。
4、 经典试题
【例1】神经细胞在静息时具有静息电位，受到适宜刺 激时可迅速产生能传导的动作电位，这两种电位可通 过仪器测量。A、B、C、D均为测量神经纤维静息电位 示意图，正确的是（ ）
如果测量的部位都在细胞膜内，则：
刺激
如果测量的部位都在细胞膜内，则： 解析：神经纤维受到刺激，首先在电流计左侧出现正 电荷，而右侧仍然为负电荷，所以会出现第一次偏转 （向右）；当电流计右侧出现正电荷，而左侧仍然为 负电荷时，会出现第二次偏转（向左）。因此，电流 计偏转方向为先右后左。
G
③在指针内偏左侧刺激
G
⑤在两指针内中间部位刺激

生物学电流表偏转方向引言：电流表是一种用来测量电流强度的仪器，而生物学电流表则是一种特殊的电流表，用于测量生物体内的电流。

生物体内的电流是一种重要的生理现象，它在许多生物学研究中起着至关重要的作用。

本文将探讨生物学电流表的偏转方向，以及这一现象背后的原理和应用。

一、生物体内的电流生物体内的电流是由生物细胞中的离子流动引起的。

细胞膜是细胞内外离子浓度不同的重要障壁，通过控制离子通道的开闭来维持细胞内外的电位差。

这种电位差产生的电流在生物体内流动，参与了许多生理过程。

二、生物学电流表的构造生物学电流表与普通的电流表相比有一些特殊的构造。

它通常包括一个微小的电极，可以插入生物体内，以测量生物体内的电流。

电极的插入通常需要一定的技术和操作，以确保准确度和安全性。

三、生物学电流表的偏转方向生物学电流表的偏转方向与所测量的电流方向一致。

根据传统的电流流动方向规定（从正极流向负极），当生物体内的电流流向电流表的正极时，电流表的指针将偏转到正方向；当电流流向电流表的负极时，电流表的指针将偏转到负方向。

因此，生物学电流表的偏转方向可以反映生物体内电流的流动情况。

四、生物学电流表的应用生物学电流表在生物学研究中有着广泛的应用。

例如，在神经科学研究中，研究人员可以使用生物学电流表来测量神经元之间的电流传导，从而了解神经信号的传递机制。

此外，在心脏生理学研究中，生物学电流表可以用来测量心脏肌肉的电活动，以了解心脏的正常功能和异常情况。

五、生物学电流表的优点和局限性生物学电流表具有一些优点，如测量精度高、响应速度快等。

然而，它也存在一些局限性。

首先，电极的插入需要一定的技术和操作，可能会对生物体造成一定的损伤。

其次，生物学电流表只能测量到接近电极位置的电流，不能全面了解生物体内的电流分布。

因此，在实际应用中，研究人员需要综合考虑这些因素来选择合适的测量方法。

六、生物学电流表的未来展望随着科学技术的发展，生物学电流表也在不断改进和创新。

强化训练 如图是一个反射弧的部分结构图，甲、 乙表示连接在神经纤维上的电流表。 当在A点以一定的电刺激时，则甲、乙 电流表指针发生的变化是( ) A．甲、乙都发生两次方向相反的偏转 B．甲发生两次方向相反的偏转，乙不偏转 C．甲不偏转，乙发生两次方向相反的偏转 D．甲发生一次偏转，乙不偏转
解析：选D。电流计两极间出现电位差，指针就发生偏 转。因兴奋不能逆向经过突触结构传递，故对A点刺激 后，兴奋不能向另一神经元细胞传递，即只有甲电流计 的左极处发生一次膜电位变化，也就只有甲指针发生一 次偏转。
解析：(1)将胰岛β细胞接种不同的葡萄糖溶液中，导致释 放胰岛素的量有明显差异，说明胰岛素释放血糖含量的高 低可以直接影响胰岛素的释放。(2)高血糖素不会促进胰岛 β细胞分泌胰岛素，应该用低血糖培养液培养胰岛α细胞。 整个实验没有设置相应的对照组，常规上应该设置空白对 照或者前后对照。(3)实验操作时需要进行一个预测量。相 应的对照组应该灌喂等量的蒸馏水，时间相同。从表格结 果来看桑叶提取液对糖尿病大鼠降低血糖的作用明显，但 从效果来看，不能降到正常水平。
实验一：探究阿司匹林能否矫正第一种原因引起的生理 缺陷。 实验步骤：
(1)______________________________________________, 随机均等分为两组，编号A、B。 (2)给A组老鼠注射一定剂量的阿司匹林药剂作为实验 组，B组老鼠____________________________作为对照 组，在相同且适宜条件下饲养3周。
c．对丙组每只大鼠灌喂桑叶提取液2 mL/d，连续灌喂4 周；对甲组和乙组的每只大鼠
___________________________________________________ _____________________。 期间各组大鼠均饲喂普通饲料，自由饮食。 d．4周后，用血糖测定仪测定各组大鼠的血糖浓度，并进 行统计分析。
