培优1(电流计指针的偏转问题)

重点题型1电位测量与电流计指针偏转问题1.膜电位的测量与电流计指针偏转问题测量方法测量图解偏转次数测量结果静息电位电表两极分别置于神经纤维膜的内侧和外侧1次动作电位电表两极均置于神经纤维膜的外侧方向相反的2次2.关于膜电位测量的相关曲线分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。

3.兴奋传导与电流计指针偏转问题分析(1)指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：(2)在神经纤维上兴奋传导与电流计指针偏转问题(3)在神经元之间兴奋传递与电流表指针偏转问题(4)“三看法”判断电流计指针偏转【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。

下列叙述错误的是()A.“神经肌接头”处可发生电信号与化学信号的转变B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转C.电刺激②处，神经纤维上的电流计会记录到电位变化D.神经纤维上兴奋的传导方向与膜内的电流方向相同解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。

答案 C题型1通过兴奋传导过程中膜电位的变化分析，考查科学思维能力1.(2019·吉林市调研)如图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量方式，其中能测出这种膜电位变化的是()解析神经纤维受刺激后会产生动作电位，动作电位测量时电流计的两极分别是神经纤维膜的外(内)侧和内(外)侧。

答案 A2.(2019·西安期中)将两个灵敏电位仪以相同的方式分别连接到神经纤维表面(如图1所示)、突触结构两端的表面(如图2所示)，每个电位仪两电极之间的距离都为l，当在图1所示神经纤维的p点给予适宜强度的刺激时，测得电位差变化如图3所示。

培优讲堂(八)——电位测量与电流计指针偏转问题分析[疑难讲解]1．指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a―→b―→c右侧”时灵敏电流计的指针变化细化图：2．电位的测量测量方法测量图解测量结果静息电位测量：电表两极分别置于神经纤维膜的内侧和外侧动作电位测量：电表两极均置于神经纤维膜的外侧3.兴奋传导与电流计指针偏转问题分析(1)在神经纤维上①刺激a点，b点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。

②刺激c点(bc＝cd)，b点和d点同时兴奋，电流计不发生偏转。

(2)在神经元之间①刺激b点，由于兴奋在突触间的传导速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。

②刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电流计只发生一次偏转。

4．膜电位变化曲线解读(1)曲线表示膜内外膜电位的变化情况；(2)a线段：静息电位、外正内负，K＋通道开放使K＋外流。

(3)b点：零电位，动作电位形成过程中，Na＋通道开放使Na＋内流。

(4)bc段：动作电位、外负内正，Na＋通道继续开放。

(5)cd段：静息电位恢复，K＋通道开放使K＋外流。

(6)de段：静息电位恢复后，Na＋、K＋泵活动加强，排Na＋吸K＋，使膜内外离子分布恢复到原静息水平。

[典例透析]分别将灵敏电流计按下图所示连接(甲图为神经纤维，乙图含有突触结构，甲、乙图中ab长度相同)，据图回答下列问题。

(1)静息状态时，神经纤维膜内外的电位状况是________，在这一电位状况时膜外的________浓度高于膜内的，膜内的________浓度高于膜外的。

(2)甲图灵敏电流计现在测不到神经纤维膜的静息电位，要怎样改进才能测到静息电位？_________________________________________________________。

(3)现同时在甲、乙图中a处给予一个刺激，观察指针摆动，指针反应时间落后的是________图，原因是_______________________________________________________________________________________________________________。

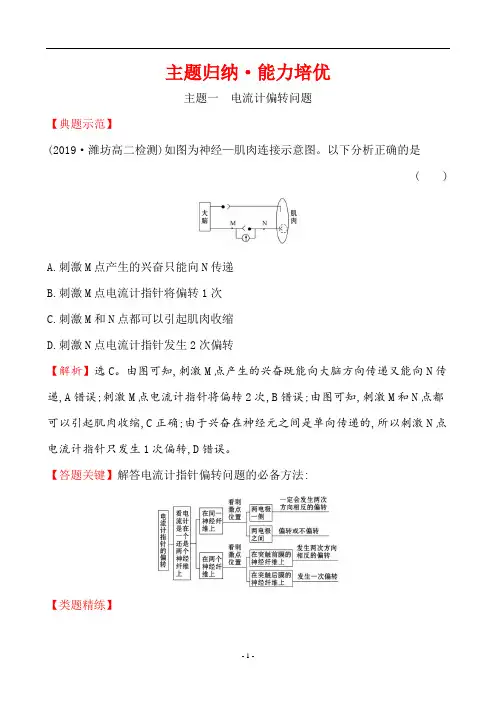

主题归纳·能力培优主题一电流计偏转问题【典题示范】(2019·潍坊高二检测)如图为神经—肌肉连接示意图。

以下分析正确的是( )A.刺激M点产生的兴奋只能向N传递B.刺激M点电流计指针将偏转1次C.刺激M和N点都可以引起肌肉收缩D.刺激N点电流计指针发生2次偏转【解析】选C。

由图可知,刺激M点产生的兴奋既能向大脑方向传递又能向N传递,A错误;刺激M点电流计指针将偏转2次,B错误;由图可知,刺激M和N点都可以引起肌肉收缩,C正确;由于兴奋在神经元之间是单向传递的,所以刺激N点电流计指针只发生1次偏转,D错误。

【答题关键】解答电流计指针偏转问题的必备方法:【类题精练】图甲所示为三个神经元及其联系,图乙为突触结构,在a、d两点连接一个灵敏电流计,ab=bd,下列说法正确的是世纪金榜导学号( )A.刺激图甲中②处,可以测到电位变化的有①③④⑤⑥B.在突触处完成“化学信号→电信号→化学信号”的转变C.刺激图乙b、c点,灵敏电流计指针分别偏转1、2次D.若抑制该图中细胞的呼吸作用,不影响神经递质的传递【解析】选A。

兴奋在同一个神经元上可双向传导,但在神经元之间只能单向传递,因此刺激图甲中②处,可以测到电位变化的有①③④⑤⑥,A正确;在突触处完成“电信号→化学信号→电信号”的转变,B错误;刺激图乙中b、c点,灵敏电流计指针各偏转2、1次,C错误;兴奋的传导过程需要消耗能量,而能量主要来自线粒体的有氧呼吸,因此抑制该图中细胞的呼吸作用,会影响神经兴奋的传导,D 错误。

【补偿训练】将灵敏电流计连接到图1神经纤维和图2突触结构的表面,分别在a、b、c、d处给予足够强度的刺激(a点离左右两个接点距离相等),下列说法错误的是( )A.刺激d点时,指针偏转1次B.刺激b点时,指针偏转2次C.刺激c点时,指针偏转2次D.刺激a点时,指针偏转1次【解析】选D。

刺激d点时,由于兴奋在神经元之间只能单向传递,所以灵敏电流计指针偏转1次,A正确;刺激b点时,指针偏转相反的2次,B正确;刺激c点时,指针偏转相反的2次,C正确;刺激a点时,由于a点离左右两个接点距离相等,兴奋同时到达电流计两接线柱,指针不偏转,D错误。

微专题一电流计指针偏转问题一、膜电位的测量方法及比较[例1] 如图甲是测量神经纤维膜内外电位的装置，图乙是测得的膜电位变化。

以下说法错误的是()A.图甲中装置A测得的电位是由K＋大量外流形成的，不需要消耗能量B.图乙中BC段是膜外Na＋内流引起的，不需要消耗能量C.提高膜外Na＋浓度，可使图乙中的峰值减小D.图甲中装置B测的是动作电位，相当于图乙中的BC段答案 C解析图甲中装置A测得的电位是静息电位，是由K＋大量外流形成的，属于协助扩散过程，不需要消耗能量，A正确；图乙中BC段是膜外Na＋大量内流引起的，属于协助扩散过程，不需要消耗能量，B正确；神经纤维受到刺激后，兴奋部位膜对Na＋的通透性加大，Na＋内流，若提高膜外Na＋浓度，可使图乙中的峰值增大，C错误；图甲中装置B测得的电位是膜外为负电位、膜内为正电位的动作电位，相当于图乙中的BC段，D正确。

[例2] 如图甲为某一神经纤维示意图，将a、b两电极置于膜外，连接一电表，在X处给予适宜刺激，测得电位变化如图乙所示。

下列有关叙述，正确的是()A.未受刺激时，电表测得的为静息电位B.兴奋传导过程中，a、b间膜内电流的方向为b→aC.在图乙中的t3时刻，兴奋传导至b电极处D.t1～t2、t3～t4电位的变化分别是Na＋内流和K＋外流造成的答案 C解析未受刺激时，神经细胞膜两侧的电位表现为内负外正，称为静息电位，测量静息电位时两电极应分别接在膜内侧和外侧，而图甲所示两电极都接在膜外，A错误；兴奋的传导方向和膜内侧的电流方向一致，所以兴奋传导过程中，a、b 间膜内电流的方向为a→b，B错误；在图乙中的t3时刻，兴奋传导至b电极处，并开始产生电位变化，C正确；t1～t2、t3～t4电位的变化都是Na＋内流和K＋外流造成的，D错误。

二、电流计的指针偏转次数的判断(1)静息电位和动作电位的电流计指针偏转次数的判断①静息电位②动作电位灵敏电流计两极都连接在神经纤维膜外侧，可观察到指针发生两次方向相反的偏转。

2020沪科版九年级上物理培优同步试卷（含答案）第十四章了解电路（全章）一、填空题（每空2分，共28分）1、a、b、c是三个轻质带电泡沫小球，它们相互作用情况如图所示。

已知a带负电，则b带电。

若用丝绸摩擦过的玻璃棒去靠近c，二者将相互（选填“吸引”或“排斥”）。

第 1 题第 2 题第 4 题2、如图所示为国产油电混合动力汽车。

给汽车蓄电池充电时，蓄电池相当于（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯是联的；3、有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是（选填“从云层到大地”或“从大地到云层”）。

4、某同学连接的电路图如图所示，他所用的电源是四节新干电池，他将开关闭合后，电压表的示数为2V，则L1两端的电压为 V5、在如图所示的电路中，开关S闭合时，电灯L1和L2是联的，断开开关S，电流表的示数（选填“变大”、“变小”或“不变”）。

第 5 题第 6 题第 7 题6、在如图所示的电路中，闭合开关S后，电压表V1示数为4.5V，则电压表V2的示数为 V7、如图所示，在烧杯中加些盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。

观察电压表指针的偏转与接线可知：这个电池的电压是 V，电池的正极是片。

8、如图所示，在电路中要使电灯L1和L2并联，应闭合开关．要使电灯L1和L2串联应闭合开关；为了防止电路出现短路，不能同时闭合开关．第 8 题第 9 题9、如甲图所示电路，当开关S闭合后，电流表的指针偏转如乙图所示，则灯泡L2的电流应是 A。

二、选择题（每题3分，共30分）10、用毛皮摩擦橡胶棒、丝绸摩擦玻璃棒后，下列分析正确的是（）A．丝绸摩擦的玻璃棒带正电 B．玻璃棒是绝缘体不会带电C．橡胶棒带负电不能吸引轻小物体 D．摩擦过的玻璃棒和橡胶棒靠近会互相排斥11、如图所示，取两个相同的验电器A和B，使A不带带电，B带负电，用带有绝缘手柄的金属棒把A和B连接起来。

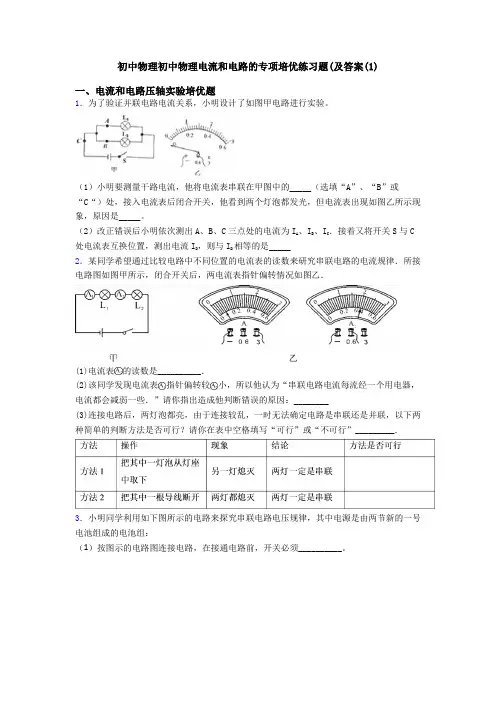

初中物理初中物理电流和电路的专项培优练习题(及答案(1)一、电流和电路压轴实验培优题1．为了验证并联电路电流关系，小明设计了如图甲电路进行实验。

（1）小明要测量干路电流，他将电流表串联在甲图中的_____（选填“A”、“B”或“C“）处，接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是_____。

（2）改正错误后小明依次测出A、B、C三点处的电流为I A、I B、I C．接着又将开关S与C 处电流表互换位置，测出电流I D，则与I D相等的是_____2．某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)电流表的读数是__________．(2)该同学发现电流表指针偏转较小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些．”请你指出造成他判断错误的原因：________(3)连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格填写“可行”或“不可行”_________．3．小明同学利用如下图所示的电路来探究串联电路电压规律，其中电源是由两节新的一号电池组成的电池组：（1）按图示的电路图连接电路，在接通电路前，开关必须__________。

（2）连接完电路，小明闭合开关，发现电压表V1示数为零，V、V2的示数均为3V，则电路的故障可能是__________或__________，此时V、V2所测的是__________的电压。

（3）排除故障后，小明利用不同规格的灯泡分别完成了四次实验，记录的数据如下表所示，分析实验数据可以得出的结论是：串联电路总电压__________。

实验次数1234电压表示数U1/V 1.3 1.0 1.2 1.8U2/V 1.3 1.7 1.40.8U3/V 2.6 2.7 2.6 2.6（4）仔细分析上表中的数据，小明发现各组实验数据中电路的总电压都不等于电源电压。

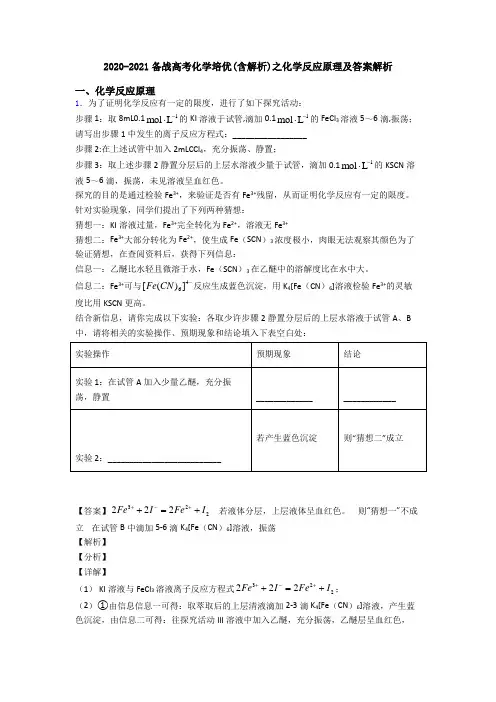

2020-2021备战高考化学培优(含解析)之化学反应原理及答案解析一、化学反应原理1．为了证明化学反应有一定的限度，进行了如下探究活动：步骤1：取8mL0.11mol L -⋅的KI 溶液于试管,滴加0.11mol L -⋅的FeCl 3溶液5～6滴,振荡； 请写出步骤1中发生的离子反应方程式：_________________步骤2:在上述试管中加入2mLCCl 4，充分振荡、静置；步骤3：取上述步骤2静置分层后的上层水溶液少量于试管，滴加0.11mol L -⋅的KSCN 溶液5～6滴，振荡，未见溶液呈血红色。

探究的目的是通过检验Fe 3+，来验证是否有Fe 3+残留，从而证明化学反应有一定的限度。

针对实验现象，同学们提出了下列两种猜想：猜想一：KI 溶液过量，Fe 3+完全转化为Fe 2+，溶液无Fe 3+猜想二：Fe 3+大部分转化为Fe 2+，使生成Fe （SCN ）3浓度极小，肉眼无法观察其颜色为了验证猜想，在查阅资料后，获得下列信息：信息一：乙醚比水轻且微溶于水，Fe （SCN ）3在乙醚中的溶解度比在水中大。

信息二：Fe 3+可与46[()]Fe CN -反应生成蓝色沉淀，用K 4[Fe （CN ）6]溶液检验Fe 3+的灵敏度比用KSCN 更高。

结合新信息，请你完成以下实验：各取少许步骤2静置分层后的上层水溶液于试管A 、B 中，请将相关的实验操作、预期现象和结论填入下表空白处：【答案】322222FeI Fe I +-++=+ 若液体分层，上层液体呈血红色。

则“猜想一”不成立 在试管B 中滴加5-6滴K 4[Fe （CN ）6]溶液，振荡 【解析】【分析】【详解】（1） KI 溶液与FeCl 3溶液离子反应方程式322222Fe I Fe I +-++=+；（2）①由信息信息一可得：取萃取后的上层清液滴加2-3滴K 4[Fe （CN ）6]溶液，产生蓝色沉淀，由信息二可得：往探究活动III 溶液中加入乙醚，充分振荡，乙醚层呈血红色，实验操作预期现象结论若液体分层，上层液体呈血红色。

一、选择题1．如图所示，铜片、锌片和石墨棒用导线连接后插入西红柿里，电流计中有电流通过，下列说法中正确的是A．锌片是正极B．两个西红柿都形成原电池C．石墨是阴极D．两片铜片上都发生还原反应2．N2O和CO是环境污染性气体，可在Pt2O+表面转化为无害气体，其反应为：N2O（g）+CO（g）CO2（g）+N2（g）ΔH，有关化学反应的物质变化过程如图1所示，能量变化过程如图2所示，下列说法正确的是（）A．由图1、2可知ΔH=ΔH1+ΔH2=ΔE2-ΔE1B．反应中加入Pt2O+可使反应的焓变减小C．由图2可知正反应的活化能小于逆反应的活化能D．1molN2O和1molCO的总能量小于1molCO2和1molN2的总能量3．一定温度下，在密闭容器中进行反应：4A(s )+3B(g)2C(g)+D(g)，经2min，B的浓度减少0.6mol•L﹣1．对此反应的反应速率的表示，正确的是()①在2min内，用C表示的反应速率是0.1mol•L﹣1•min﹣1②反应的过程中，只增加A的量，反应速率不变③2分钟内，D的物质的量增加0.2 mol④分别用B、C、D表示的反应速率其比值为3:2:1A．①②B．③C．①D．②④4．根据一定条件下NH4Cl有关转化过程的能量变化，判断下列说法不正确的是NH4Cl(s)=N(g)+4H(g)+Cl(g) △H1 NH4Cl(s)=NH3(g)+H(g)+Cl(g) △H2NH (g)+Cl-(g)=NH4Cl(s) △H3 Cl(g)+e-=Cl- (g) △H44A．△H4＜△H1B．△H3＜0C．△H1＜△H2D．相同条件下，NH4Br和NH4I也进行类似转化，NH4Br的△H2比NH4I的大5．下列物质间的反应，其能量变化符合图示的是A．由Zn和稀H2SO4制氢气B．甲烷的燃烧C．Ba(OH)2·8H2O晶体和NH4Cl晶体混合搅拌D．氧化钙和水反应6．在2A(s)+B(g) ⇌ 3C(g)+4D(g)反应中，表示反应速率最快的是()A．v(A)＝0.5 mol/(L•s)B．v(B)＝0.2 mol/(L•s)C．v(C)＝18 mol/(L•min)D．v(D)＝0.6 mol/(L•s)7．某固体酸燃料电池以CsHSO4固体为电解质传递H+，其基本结构如图，电池总反应可表示为2H2+O2=H2O，下列有关说法正确的是A．电流通过外电路从a极流向b极B．b极上的电极反应式为O2+2H2O+4e-=4OH-C．H+由a极通过固体酸电解质传递到b极D．每转移0.2 mol电子，在负极上消耗标况下1.12 L的O28．已知X(g)＋3Y (g)2W(g)＋M (g) △H=－a kJ·mol－1(a>0)一定温度下，在体积恒定的密闭容器中，加入1 mol X(g)与3mol Y (g)，下列说法正确的是()A．充分反应后，放出热量为a kJB．当反应达到平衡状态时，X与W的物质的量浓度之比一定为1:2C．若增大Y的浓度，正反应速率增大，逆反应速率减小D．当X的物质的量分数不再改变，表明该反应已达平衡9．工业合成三氧化硫的反应为2SO2(g)+O2(g)⇌2SO3(g) ∆H=－198kJ/mol，反应过程可用如图模拟(表示O2，表示SO2，表示催化剂)。
