加餐练(五)电流计偏转问题及兴奋传导方向的实验探究1.下图表示一个反射弧的局部,电流计的两电极连接在神经纤维膜的外表面,刺激a点后,电流计指针先左偏再右偏,最后恢复原状。
则下列图示与之不符的是()2.(2018山东烟台质检)兴奋在神经纤维上是以电信号的形式传导的,已知兴奋由兴奋区向邻近的未兴奋区传导后,未兴奋区成为新的兴奋区,而原兴奋区则恢复静息状态(成为未兴奋区)且有短暂的不应期,所以兴奋不回传。
下图是一个神经元的示意图,O点为PQ的中点,给予O点一个适当的刺激,则电流表的偏转情况及若同时在O点、M点给予相同且适宜的刺激,如果电流表不偏转,则M点的条件分别是()A.不偏转,M点与P点或Q点重合B.偏转,M点在PQ段之间C.不偏转,MP略大于或等于PQ的一半D.不偏转,MP小于或等于PQ的一半3.(2019湖北孝感联考)下图中电位计的电极都置于膜外,下列相关叙述错误的是()图1图2A.刺激图1中的c点和图2中的b点,指针都不偏转B.刺激图1中的a点,指针发生两次方向相反的偏转C.刺激图2中的c点,指针只发生一次偏转D.刺激图2中的b点可能会引起神经递质的释放4.下图为神经与肌肉的连接示意图,f表示神经—肌肉接头,其结构和功能与突触类似。
g的神经纤维搭在肌肉上,e表示感受器。
下列分析错误的是()A.刺激肌肉后,电流表的指针将偏转2次,d点处可检测到电位变化B.刺激d点引起的肌肉收缩不属于反射C.若b为抑制性神经元,刺激a点,神经元c膜外为正电位D.神经递质属于内环境的成分5.图甲所示为三个神经元及其联系,图乙为突触结构,在a、d两点连接一个灵敏电流计(ab=bd),下列说法正确的是 ()A.刺激图甲中②处,可以测到电位变化的有①③④⑤⑥B.兴奋在突触处完成“化学信号→电信号→化学信号”的转变C.刺激图乙b、c点,灵敏电流计指针各偏转1、2次D.若抑制该图中细胞的细胞呼吸,不影响神经兴奋的传导6.已知神经纤维受刺激后产生的动作电位向两侧传播且速度相同。
培优讲堂(八)——电位测量与电流计指针偏转问题分析[疑难讲解]1．指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a―→b―→c右侧”时灵敏电流计的指针变化细化图：2．电位的测量测量方法测量图解测量结果静息电位测量：电表两极分别置于神经纤维膜的内侧和外侧动作电位测量：电表两极均置于神经纤维膜的外侧3.兴奋传导与电流计指针偏转问题分析(1)在神经纤维上①刺激a点，b点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。
②刺激c点(bc＝cd)，b点和d点同时兴奋，电流计不发生偏转。
(2)在神经元之间①刺激b点，由于兴奋在突触间的传导速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。
②刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电流计只发生一次偏转。
4．膜电位变化曲线解读(1)曲线表示膜内外膜电位的变化情况；(2)a线段：静息电位、外正内负，K＋通道开放使K＋外流。
(3)b点：零电位，动作电位形成过程中，Na＋通道开放使Na＋内流。
(4)bc段：动作电位、外负内正，Na＋通道继续开放。
(5)cd段：静息电位恢复，K＋通道开放使K＋外流。
(6)de段：静息电位恢复后，Na＋、K＋泵活动加强，排Na＋吸K＋，使膜内外离子分布恢复到原静息水平。
[典例透析]分别将灵敏电流计按下图所示连接(甲图为神经纤维，乙图含有突触结构，甲、乙图中ab长度相同)，据图回答下列问题。
(1)静息状态时，神经纤维膜内外的电位状况是________，在这一电位状况时膜外的________浓度高于膜内的，膜内的________浓度高于膜外的。
(2)甲图灵敏电流计现在测不到神经纤维膜的静息电位，要怎样改进才能测到静息电位？_________________________________________________________。
(3)现同时在甲、乙图中a处给予一个刺激，观察指针摆动，指针反应时间落后的是________图，原因是_______________________________________________________________________________________________________________。
兴奋传导过程中电流表指针偏转问题分析图1~图6为神经元（A和B）和突触的模式简图，微电极均连于神经纤维膜外。
分析过程依据的原理是：神经纤维的静息电位是膜内为负膜外为正，动作电位是膜外为负膜内为正。
1. 指针偏转两次，方向相反（如图1）图1 A中释放兴奋性神经递质图1中，刺激c处，a处、b处均兴奋，但a处先于b处兴奋，当a处兴奋时，a处膜外是负电位，此时b处膜外是正电位，所以b处膜外高于a处，电流沿导线由b处流向a 处，电流表的指针偏转一次，当b处兴奋时，a处已恢复静息电位，依据同样的道理，a处膜外电位高于b处，电流沿导线由a处流向b处，电流表的指针又偏转一次，图一中的a′、b′也是如此。
图2 A中释放兴奋性神经递质图2中，由于从A中释放的是兴奋性的神经递质，刺激c处，a处、b处都兴奋，a处也是先于b处兴奋。
所以，电流表的指针偏转两次，方向相反。
由上可知，电流表指针发生两次偏转的条件是：与微电极相连的两处神经纤维膜都兴奋，但不同时。
2.指针偏转一次（如图3、图4）图3 A中释放兴奋性或抑制性神经递质图3中，刺激c处，由于兴奋在不同的神经元之间的传递是单向的，所以b处兴奋，a 处不兴奋，当b处兴奋时，b处膜外为负电位，低于a处膜外电位，电流沿导线由a处流向b处，电流表的指针偏转一次。
图4 A中释放抑制性神经递质图4中，由于从A中释放的是抑制性神经递质，A神经元的兴奋不引起B神经元的兴奋，刺激c处，a处可兴奋，b处不兴奋，此时，a处膜外是负电位，b处膜外是正电位，电流沿导线由b处流向a处，指针偏转一次。
由上可知，电流表指针偏转一次的条件是：与微电极相连的两处神经纤维膜中只有一处兴奋。
3. 指针不偏转（如图5）图5 A中释放兴奋性或抑制性神经递质，且ac=cb（距离）图5中，刺激c处，由于c处与a、b两处的距离相等，且a、b、c三点位于同一个神经元上，故c处兴奋后，兴奋向a、b两处传导的速度是一样的，所以，a、b两处同时兴奋，a、b两处膜外不出现电位差，导线中没有电流，因此指针不偏转。
兴奋的传导与电流表指针偏转问题分析1．兴奋传导方向的分析与判断(1)兴奋在神经纤维上的传导是双向的；兴奋在神经元之间(突触)的传递是单向的；兴奋在反射弧上的传导是单向的。
(2)兴奋在完整反射弧中传导方向的判断方法：①根据是否具有神经节判断，有神经节的是传入神经。
②根据脊髓内突触结构判断，兴奋在突触中的传递是单向的，只能从突触前膜到突触后膜。
③根据脊髓灰质结构判断，与前角相连的为传出神经，与后角相连的为传入神经。
2．兴奋传导特点与电流计指针偏转问题的分析(1)兴奋在神经纤维上的传导与电流计指针偏转问题分析①刺激a点，引起b点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。
②刺激c点(bc＝cd)，引起b点和d点同时兴奋，电流计不发生偏转。
(2)兴奋在神经元之间传递与电流计指针偏转的分析(ab＝bd)①刺激b点，由于兴奋在突触间的传递速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。
②刺激c点，兴奋不能传至a，a点不兴奋，d点可兴奋，电流计只发生一次偏转。
1．下图是某动物一反射弧模式图，b处细胞膜外接电流计。
下列叙述错误的是( )【导学号：32570084】A．①代表感受器，②代表效应器B．c处兴奋的传递可以是双向的C．③处完成的信号转换是电信号→化学信号D．a处接受适宜的刺激，b处电流计指针发生偏转【解析】根据③突触结构分析，①代表感受器，②代表效应器，A正确；兴奋在突触处只能由突触前膜传向突触后膜，不能逆向传递，B错；兴奋以膜电流形式传导到突触小泡，诱导突触小泡释放神经递质，作用于突触后膜，C正确；a传入神经纤维处接受适宜的刺激，兴奋会传导到b传出神经纤维处，导致电流计指针发生偏转，D正确。
【答案】 B2．如图为从蛙后肢上分离出其坐骨神经的示意图，如果在电极a的左侧给一适当的刺激，则( )A．ab之间会产生电流，方向为a→bB．相应的膜内侧电流方向为b→aC．兴奋在整个神经纤维中的传导方向与膜内侧电流方向一致D．电流计指针会发生两次方向相同的偏转【解析】分析题图，在电极a的左侧施加适当的刺激，则在神经纤维上会产生局部电流，膜内的局部电流方向与兴奋传导方向一致，膜外局部电流方向则与兴奋传导方向相反，故A、B错误，C正确；由于兴奋可以先后到达图中的a电极和b电极，因此电流计会发生两次方向相反的偏转，故D错误。

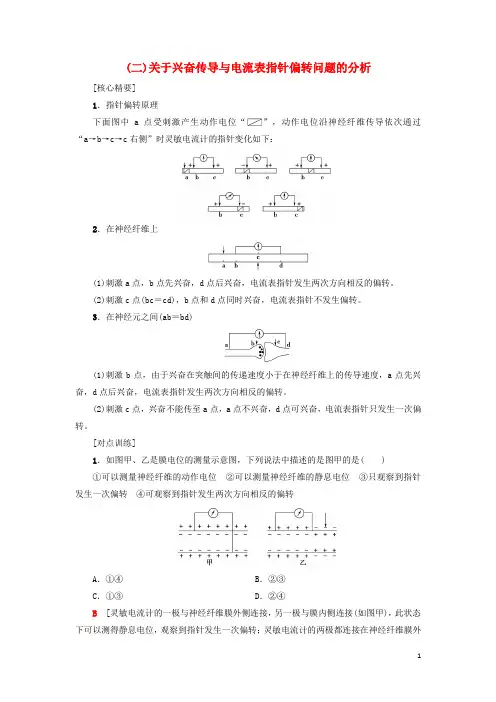

(二)关于兴奋传导与电流表指针偏转问题的分析[核心精要]1．指针偏转原理下面图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→c右侧”时灵敏电流计的指针变化如下：2．在神经纤维上(1)刺激a点，b点先兴奋，d点后兴奋，电流表指针发生两次方向相反的偏转。
(2)刺激c点(bc＝cd)，b点和d点同时兴奋，电流表指针不发生偏转。
3．在神经元之间(ab＝bd)(1)刺激b点，由于兴奋在突触间的传递速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流表指针发生两次方向相反的偏转。
(2)刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电流表指针只发生一次偏转。
[对点训练]1．如图甲、乙是膜电位的测量示意图，下列说法中描述的是图甲的是( )①可以测量神经纤维的动作电位②可以测量神经纤维的静息电位③只观察到指针发生一次偏转④可观察到指针发生两次方向相反的偏转A．①④B．②③C．①③D．②④B[灵敏电流计的一极与神经纤维膜外侧连接，另一极与膜内侧连接(如图甲)，此状态下可以测得静息电位，观察到指针发生一次偏转；灵敏电流计的两极都连接在神经纤维膜外(或内)侧(如图乙)，可以测得动作电位，可观察到指针发生两次方向相反的偏转。
] 2．以枪乌贼的粗大神经纤维做材料，如图所示，图中箭头表示电流方向。
下列说法不正确的是( )A．在a点左侧刺激，依次看到现象的顺序是1、2、3、4B．在b点右侧刺激，依次看到现象的顺序是1、3、2、4C．在a、b两点中央刺激电流表指针不偏转D．在a、b两点中央偏左刺激，依次看到现象的顺序是1、3、2、4D[若在a点左侧刺激，电流表指针发生2次方向相反的偏转，先由b→a，然后由a→b；若在b点右侧刺激，电流表指针发生2次方向相反的偏转，先由a→b，然后由b→a；若在a、b中点施以适宜刺激，a、b两点膜外电位同时为正或同时为负，因此没有电流产生，电流表指针不发生偏转；在a、b中央偏左刺激与在a点左侧刺激电流表指针偏转方向相同。
