反射弧中电流表指针偏转问题的判断

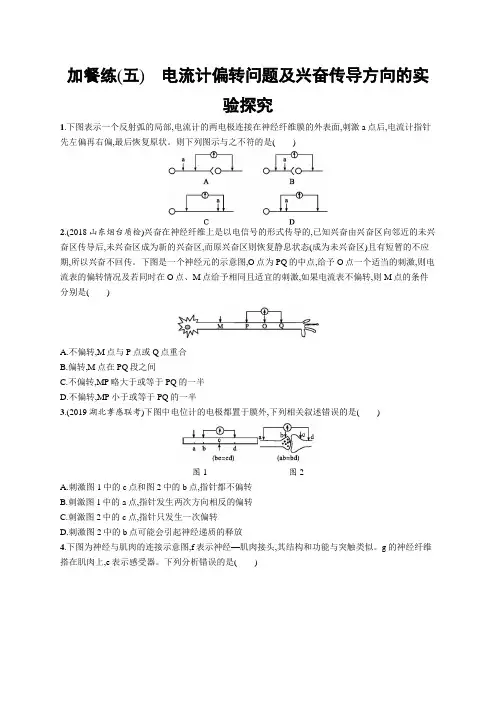

加餐练(五)电流计偏转问题及兴奋传导方向的实验探究1.下图表示一个反射弧的局部,电流计的两电极连接在神经纤维膜的外表面,刺激a点后,电流计指针先左偏再右偏,最后恢复原状。

则下列图示与之不符的是()2.(2018山东烟台质检)兴奋在神经纤维上是以电信号的形式传导的,已知兴奋由兴奋区向邻近的未兴奋区传导后,未兴奋区成为新的兴奋区,而原兴奋区则恢复静息状态(成为未兴奋区)且有短暂的不应期,所以兴奋不回传。

下图是一个神经元的示意图,O点为PQ的中点,给予O点一个适当的刺激,则电流表的偏转情况及若同时在O点、M点给予相同且适宜的刺激,如果电流表不偏转,则M点的条件分别是()A.不偏转,M点与P点或Q点重合B.偏转,M点在PQ段之间C.不偏转,MP略大于或等于PQ的一半D.不偏转,MP小于或等于PQ的一半3.(2019湖北孝感联考)下图中电位计的电极都置于膜外,下列相关叙述错误的是()图1图2A.刺激图1中的c点和图2中的b点,指针都不偏转B.刺激图1中的a点,指针发生两次方向相反的偏转C.刺激图2中的c点,指针只发生一次偏转D.刺激图2中的b点可能会引起神经递质的释放4.下图为神经与肌肉的连接示意图,f表示神经—肌肉接头,其结构和功能与突触类似。

g的神经纤维搭在肌肉上,e表示感受器。

下列分析错误的是()A.刺激肌肉后,电流表的指针将偏转2次,d点处可检测到电位变化B.刺激d点引起的肌肉收缩不属于反射C.若b为抑制性神经元,刺激a点,神经元c膜外为正电位D.神经递质属于内环境的成分5.图甲所示为三个神经元及其联系,图乙为突触结构,在a、d两点连接一个灵敏电流计(ab=bd),下列说法正确的是 ()A.刺激图甲中②处,可以测到电位变化的有①③④⑤⑥B.兴奋在突触处完成“化学信号→电信号→化学信号”的转变C.刺激图乙b、c点,灵敏电流计指针各偏转1、2次D.若抑制该图中细胞的细胞呼吸,不影响神经兴奋的传导6.已知神经纤维受刺激后产生的动作电位向两侧传播且速度相同。

创新题拔高练考点10 神经调节【解题模板】一、反射及兴奋产生、传导问题分析1.反射及反射类型（1）反射活动的判断一看：是否有中枢神经中枢二看：效应器是否反应三看：反射弧是否完整（2）反射类型判断一看获得方式，二看神经中枢，三看是否消退2.兴奋产生原理及影响因素探究一看：K+外流及外流量是否正常二看：刺激是否有效三看：Na+内流及内流量是否正常二、兴奋传导、传递特点及探究1.兴奋传递过程问题分析突触后神经元兴奋状态的判断一看类型与数量：突触前膜释放的地址类型，释放递质的量是否正常二看运输与结合：递质与后膜受体作用过程是否正常三看效果与去向：阴阳离子的跨膜运输、递质是否正常水解2.电流表指针偏转问题分析一看：电流表两极位置二看：两极处兴奋状态三判断：两极处出现电位差，电流表指针就偏转，偏转次数等于产生的电位差次数3.兴奋传导、传递特点探究对侧观察：分别在受刺激的前或后神经元观察一点刺激：神经纤维某一特定点给予适宜强度刺激两侧观察：在同一神经纤维刺激点两侧观察【练习】1.医学研究表明，抑郁症与去甲肾上腺素(NE)传递功能下降相关。

NE是一种神经递质，主要由交感节后神经元和脑内去甲肾上腺素能神经元合成和分泌。

下图为NE的释放及作用过程示意图。

NE也是一种激素，由肾上腺髓质细胞合成和分泌，经血液运输作用于靶细胞。

NE在胃肠道内可被破坏。

下列相关叙述错误的是( )A.细胞X代表交感节后神经元或脑内去甲肾上腺素能神经元B.蛋白M与NE的结合具有特异性，结合后能改变膜的通透性C.若抑制抑郁症患者体内NE降解酶的活性，则NE的信息传递能力增强D.抑郁症患者可通过口服大量去甲肾上腺素的方法，来减少抑郁的发生2.γ-氨基丁酸（GABA）是中枢神经系统中一种重要的神经递质，具有镇静、催眠、抗惊厥、降血压、延缓脑衰老等生理作用。

受体Ⅰ和受体Ⅱ是神经元细胞膜上GABA的两种受体，GABA与受体Ⅰ作用后，引起Cl-进入突触后膜，然后GABA被泵回突触前神经元，并被GABA氨基转移酶代谢降解；GABA与受体Ⅱ作用后，抑制突触前膜释放神经递质。

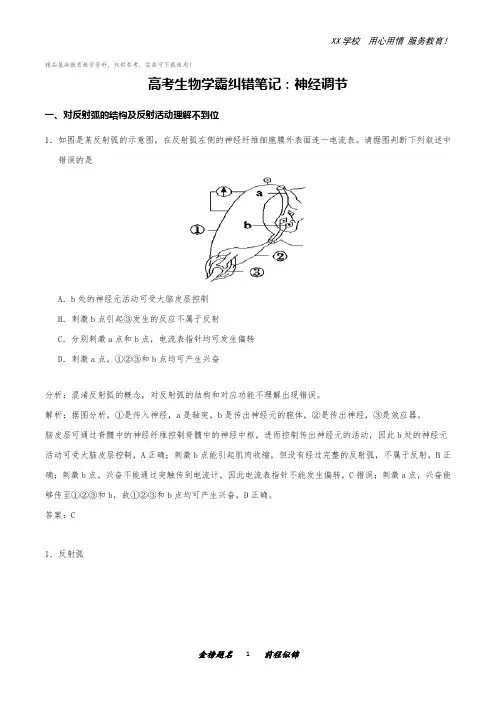

精品基础教育教学资料，仅供参考，需要可下载使用！高考生物学霸纠错笔记：神经调节一、对反射弧的结构及反射活动理解不到位1．如图是某反射弧的示意图，在反射弧左侧的神经纤维细胞膜外表面连一电流表。

请据图判断下列叙述中错误的是A．b处的神经元活动可受大脑皮层控制B．刺激b点引起③发生的反应不属于反射C．分别刺激a点和b点，电流表指针均可发生偏转D．刺激a点，①②③和b点均可产生兴奋分析：混淆反射弧的概念，对反射弧的结构和对应功能不理解出现错误。

解析：据图分析，①是传入神经，a是轴突，b是传出神经元的胞体，②是传出神经，③是效应器。

脑皮层可通过脊髓中的神经纤维控制脊髓中的神经中枢，进而控制传出神经元的活动，因此b处的神经元活动可受大脑皮层控制，A正确；刺激b点能引起肌肉收缩，但没有经过完整的反射弧，不属于反射，B正确；刺激b点，兴奋不能通过突触传到电流计，因此电流表指针不能发生偏转，C错误；刺激a点，兴奋能够传至①②③和b，故①②③和b点均可产生兴奋，D正确。

答案：C1．反射弧2．反射弧各部分的特点和功能兴奋传导反射弧结构结构特点功能结构破坏对功能的影响感受器传入神经神经中枢传出神经效应器感受器感觉神经末梢的特殊结构将适宜的内外界刺激的信息转变为兴奋（神经冲动）既无感觉又无效应传入神经感觉神经元的一部分将兴奋由感受器传入神经中枢既无感觉又无效应神经中枢调节某一特定生理功能的神经元胞体群对传入的兴奋进行分析与综合既无感觉又无效应传出神经运动神经元的一部分将兴奋由神经中枢传至效应器只有感觉无效应效应器运动神经末梢和它所支配的肌肉或腺体对内外界刺激产生相应的规律性应答只有感觉无效应相互联系反射弧中任何一个环节中断，反射都不能发生，必须保证反射弧结构的完整性1．图是反射弧的模式图(a、b、c、d、e表示反射弧的组成部分，Ⅰ、Ⅱ表示突触的组成部分)，有关说法正确的是A．a是效应器，e是感受器B．刺激b，引起效应器反应属于非条件反射C．兴奋在结构c和结构b的传导速度相同D．Ⅱ处发生的信号变化是电信号→化学信号→电信号【答案】A【解析】根据以上分析可知，a是效应器，e是感受器，A正确，刺激b，引起效应器反应不属于反射，因为没有经过完整的反射弧，B错误；图中b是传出神经纤维，c是神经中枢，兴奋在经过神经中枢时需要经过突触，因此在神经纤维上和神经中枢中的传导速度不同，C错误；Ⅱ表示突触后膜，信号的变化是化学信号→电信号，D错误。

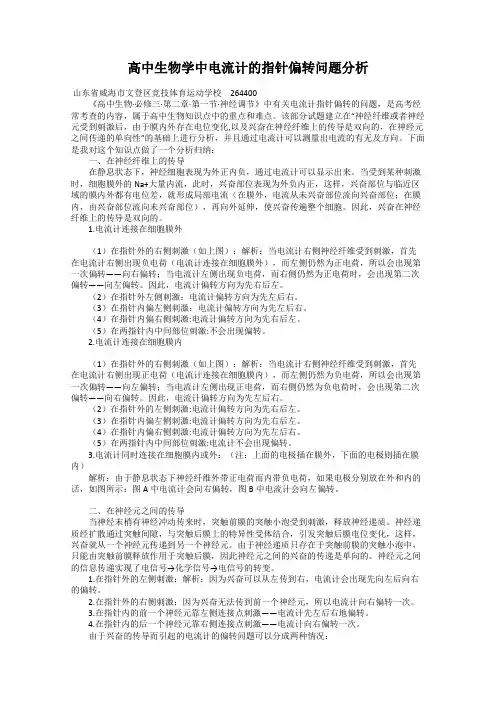

高中生物学中电流计的指针偏转问题分析山东省威海市文登区竞技体育运动学校264400《高中生物·必修三·第二章·第一节·神经调节》中有关电流计指针偏转的问题，是高考经常考查的内容，属于高中生物知识点中的重点和难点。

该部分试题建立在“神经纤维或者神经元受到刺激后，由于膜内外存在电位变化,以及兴奋在神经纤维上的传导是双向的，在神经元之间传递的单向性”的基础上进行分析，并且通过电流计可以测量出电流的有无及方向。

下面是我对这个知识点做了一个分析归纳：一、在神经纤维上的传导在静息状态下，神经细胞表现为外正内负，通过电流计可以显示出来。

当受到某种刺激时，细胞膜外的Na+大量内流，此时，兴奋部位表现为外负内正，这样，兴奋部位与临近区域的膜内外都有电位差，就形成局部电流（在膜外，电流从未兴奋部位流向兴奋部位；在膜内，由兴奋部位流向未兴奋部位），再向外延伸，使兴奋传遍整个细胞。

因此，兴奋在神经纤维上的传导是双向的。

1.电流计连接在细胞膜外（1）在指针外的右侧刺激（如上图）：解析：当电流计右侧神经纤维受到刺激，首先在电流计右侧出现负电荷（电流计连接在细胞膜外），而左侧仍然为正电荷，所以会出现第一次偏转——向右偏转；当电流计左侧出现负电荷，而右侧仍然为正电荷时，会出现第二次偏转——向左偏转。

因此，电流计偏转方向为先右后左。

（2）在指针外左侧刺激：电流计偏转方向为先左后右。

（3）在指针内偏左侧刺激：电流计偏转方向为先左后右。

（4）在指针内偏右侧刺激:电流计偏转方向为先右后左。

（5）在两指针内中间部位刺激:不会出现偏转。

2.电流计连接在细胞膜内（1）在指针外的右侧刺激（如上图）：解析：当电流计右侧神经纤维受到刺激，首先在电流计右侧出现正电荷（电流计连接在细胞膜内），而左侧仍然为负电荷，所以会出现第一次偏转——向左偏转；当电流计左侧出现正电荷，而右侧仍然为负电荷时，会出现第二次偏转——向右偏转。

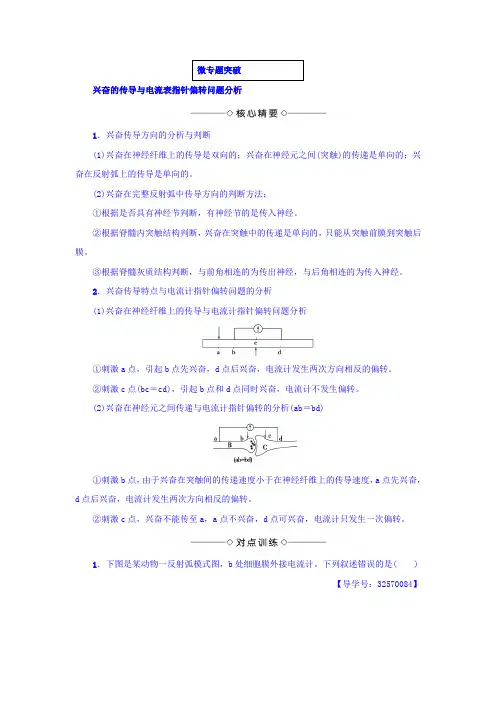

兴奋的传导与电流表指针偏转问题分析1．兴奋传导方向的分析与判断(1)兴奋在神经纤维上的传导是双向的；兴奋在神经元之间(突触)的传递是单向的；兴奋在反射弧上的传导是单向的。

(2)兴奋在完整反射弧中传导方向的判断方法：①根据是否具有神经节判断，有神经节的是传入神经。

②根据脊髓内突触结构判断，兴奋在突触中的传递是单向的，只能从突触前膜到突触后膜。

③根据脊髓灰质结构判断，与前角相连的为传出神经，与后角相连的为传入神经。

2．兴奋传导特点与电流计指针偏转问题的分析(1)兴奋在神经纤维上的传导与电流计指针偏转问题分析①刺激a点，引起b点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。

②刺激c点(bc＝cd)，引起b点和d点同时兴奋，电流计不发生偏转。

(2)兴奋在神经元之间传递与电流计指针偏转的分析(ab＝bd)①刺激b点，由于兴奋在突触间的传递速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。

②刺激c点，兴奋不能传至a，a点不兴奋，d点可兴奋，电流计只发生一次偏转。

1．下图是某动物一反射弧模式图，b处细胞膜外接电流计。

下列叙述错误的是( )【导学号：32570084】A．①代表感受器，②代表效应器B．c处兴奋的传递可以是双向的C．③处完成的信号转换是电信号→化学信号D．a处接受适宜的刺激，b处电流计指针发生偏转【解析】根据③突触结构分析，①代表感受器，②代表效应器，A正确；兴奋在突触处只能由突触前膜传向突触后膜，不能逆向传递，B错；兴奋以膜电流形式传导到突触小泡，诱导突触小泡释放神经递质，作用于突触后膜，C正确；a传入神经纤维处接受适宜的刺激，兴奋会传导到b传出神经纤维处，导致电流计指针发生偏转，D正确。

【答案】 B2．如图为从蛙后肢上分离出其坐骨神经的示意图，如果在电极a的左侧给一适当的刺激，则( )A．ab之间会产生电流，方向为a→bB．相应的膜内侧电流方向为b→aC．兴奋在整个神经纤维中的传导方向与膜内侧电流方向一致D．电流计指针会发生两次方向相同的偏转【解析】分析题图，在电极a的左侧施加适当的刺激，则在神经纤维上会产生局部电流，膜内的局部电流方向与兴奋传导方向一致，膜外局部电流方向则与兴奋传导方向相反，故A、B错误，C正确；由于兴奋可以先后到达图中的a电极和b电极，因此电流计会发生两次方向相反的偏转，故D错误。

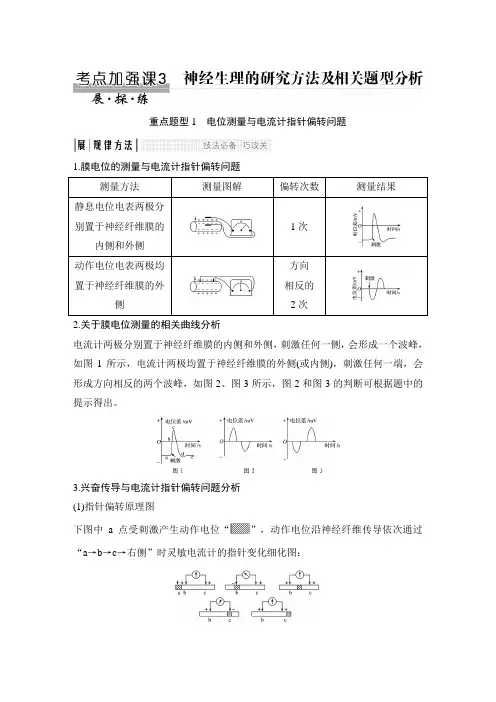

重点题型1电位测量与电流计指针偏转问题1.膜电位的测量与电流计指针偏转问题测量方法测量图解偏转次数测量结果静息电位电表两极分别置于神经纤维膜的内侧和外侧1次动作电位电表两极均置于神经纤维膜的外侧方向相反的2次2.关于膜电位测量的相关曲线分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据题中的提示得出。

3.兴奋传导与电流计指针偏转问题分析(1)指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c→右侧”时灵敏电流计的指针变化细化图：(2)在神经纤维上兴奋传导与电流计指针偏转问题(3)在神经元之间兴奋传递与电流表指针偏转问题【例证】(2013·四川卷，3)下图表示具有生物活性的蛙坐骨神经腓肠肌标本，神经末梢与肌细胞的接触部位类似于突触，称“神经肌接头”。

下列叙述错误的是()A.“神经肌接头”处可发生电信号与化学信号的转变B.电刺激①处，肌肉会收缩，灵敏电流计指针也会偏转C.电刺激②处，神经纤维上的电流计会记录到电位变化D.神经纤维上兴奋的传导方向与膜内的电流方向相同解析根据题干说明“神经末梢与肌细胞的接触部位类似于突触”，那么兴奋传递方向在此处只能是神经→肌肉，故刺激②处，神经纤维上的电流计不会记录到电位变化。

答案 C1.(2019·吉林市调研)如图为神经纤维受刺激后所测得的膜电位变化，A、B、C、D为四种测量方式，其中能测出这种膜电位变化的是()解析曲线图中所示为指针偏转一次所测得的结果，B、C图中指针将发生两次方向相反的偏转，D图中不能测得指针偏转，只有A图中指针偏转一次。

答案 A2.(2019·山东烟台诊断)将蛙离体神经纤维置于某种培养液中，给予适宜刺激并记录其膜内钠离子含量变化及膜电位变化，分别用图中曲线Ⅰ、Ⅱ表示。

小电表的小窍门———两点法解决神经纤维上的电流表指针偏转问题作者：苏茉来源：《新课程·上旬》 2013年第1期每次学生学到神经调节的时候，都会觉得关于在神经纤维上装置电流表，不断变化刺激部位，从而判断指针偏转的问题特别难。

为什么在整个反射弧的某两点接上电流表之后，有的时候偏转一次而有的时候却偏转两次？为什么有的时候先向左而有的时候又先向右呢？学生不断发问的同时，我一边解决他们的问题，一边在考虑：有没有什么好办法能有效地解决学生的困难呢？并且最好是步骤明确、简洁、实用的方法。

反复思考之后，便有了下面的解题思路。

我称之为小电表的小窍门。

（以下方法均以电极在神经纤维膜外为例）步骤一：强化记忆神经纤维静息电位和动作电位的电荷分布静息电位内负外正，而动作电位与之正好相反，为内正外负。

同时需要明确：静息电位对应神经纤维未兴奋状态，而动作电位对应神经纤维的兴奋状态。

步骤二：明确兴奋的传导和传递方向若同一神经元内（即可认为是在神经纤维上）的传导：刺激某处，双向传导。

若跨神经元（即神经元之间）的传递：刺激某处，单向传递，即兴奋只能由轴突末梢向下一个神经元的细胞体或树突传递。

例，（如图1）刺激b点，c点可兴奋而a点不能兴奋。

步骤三：标记电流表与神经纤维接触点如图2所示：一般在电流表两极与神经纤维接触的部分进行标记，分别用A点和B点表示。

步骤四：根据刺激部位，判断A、Ｂ两点的兴奋情况１.若两点均兴奋，则电流表偏转两次，且哪个点先兴奋，指针先指向哪一侧。

例1：如图3所示处给予刺激，根据兴奋的传导双向性规律，Ａ、Ｂ两点均兴奋，且Ｂ先Ａ后，故电流表指针偏转两次，先右后左。

例2：如图4所示处给予刺激，根据兴奋传递规律，Ａ、Ｂ两点均兴奋，且A先B后，故电流表指针偏转两次，先左后右。

２.若两点只有一点兴奋，则指针偏转一次，哪点兴奋指向哪点。

例，如图5所示处给予刺激，根据兴奋传递规律，A点不兴奋，B点兴奋，故电流表指针偏转一次，朝向B点一侧（向右）。

兴奋传导过程中电流表指针偏转问题分析图1~图6为神经元（A和B）和突触的模式简图，微电极均连于神经纤维膜外。

分析过程依据的原理是：神经纤维的静息电位是膜内为负膜外为正，动作电位是膜外为负膜内为正。

1. 指针偏转两次，方向相反（如图1）图1 A中释放兴奋性神经递质图1中，刺激c处，a处、b处均兴奋，但a处先于b处兴奋，当a处兴奋时，a处膜外是负电位，此时b处膜外是正电位，所以b处膜外高于a处，电流沿导线由b处流向a 处，电流表的指针偏转一次，当b处兴奋时，a处已恢复静息电位，依据同样的道理，a处膜外电位高于b处，电流沿导线由a处流向b处，电流表的指针又偏转一次，图一中的a′、b′也是如此。

图2 A中释放兴奋性神经递质图2中，由于从A中释放的是兴奋性的神经递质，刺激c处，a处、b处都兴奋，a处也是先于b处兴奋。

所以，电流表的指针偏转两次，方向相反。

由上可知，电流表指针发生两次偏转的条件是：与微电极相连的两处神经纤维膜都兴奋，但不同时。

2.指针偏转一次（如图3、图4）图3 A中释放兴奋性或抑制性神经递质图3中，刺激c处，由于兴奋在不同的神经元之间的传递是单向的，所以b处兴奋，a 处不兴奋，当b处兴奋时，b处膜外为负电位，低于a处膜外电位，电流沿导线由a处流向b处，电流表的指针偏转一次。

图4 A中释放抑制性神经递质图4中，由于从A中释放的是抑制性神经递质，A神经元的兴奋不引起B神经元的兴奋，刺激c处，a处可兴奋，b处不兴奋，此时，a处膜外是负电位，b处膜外是正电位，电流沿导线由b处流向a处，指针偏转一次。

由上可知，电流表指针偏转一次的条件是：与微电极相连的两处神经纤维膜中只有一处兴奋。

3. 指针不偏转（如图5）图5 A中释放兴奋性或抑制性神经递质，且ac=cb（距离）图5中，刺激c处，由于c处与a、b两处的距离相等，且a、b、c三点位于同一个神经元上，故c处兴奋后，兴奋向a、b两处传导的速度是一样的，所以，a、b两处同时兴奋，a、b两处膜外不出现电位差，导线中没有电流，因此指针不偏转。

兴奋传导与电流计指针偏转问题分析及兴奋传导特点的实验探究一、兴奋传导与电流计指针偏转问题分析1．在神经纤维上电流计的变化(1)刺激a点，b点先兴奋，d点后兴奋，电流计指针发生两次方向相反的偏转。

(2)刺激c点(bc＝cd)，b点和d点同时兴奋，电流计指针不发生偏转。

2．在神经元之间电流计的变化(1)刺激b点时：由于兴奋在突触间的传递速度小于在神经纤维上的传导速度，尽管ab 与bd距离相等，但a点先兴奋，d点后兴奋，所以电流计指针发生两次方向相反的偏转。

(2)刺激c点时：兴奋只能由c传到d，不能传到a，a点不兴奋，d点可以兴奋，电流计指针只能发生一次偏转。

1.右图中的神经纤维上有a、b、c、d四个点，且ab＝bc＝cd，现将一个电流计连接到神经纤维细胞膜的表面①ab，②bd，③ad之间，若在c处给一强刺激，其中电流计指针能够发生两次相反方向偏转的是()A．①B．①③C．③D．①②③解析：选B分三种情况分析：电流计连接到①ab，ca>cb。

c点给予刺激，兴奋传到a、b点的时间是先b后a，电流计指针发生两次相反方向偏转；电流计连接到②bd，cb＝cd，c点给予刺激，兴奋传到b、d点的时间相同，电流计指针不会发生偏转；电流计连接到③ad之间，ca>cd，兴奋传到a、d点的时间是先d后a，电流计指针发生两次相反方向偏转。

2．下图表示三个通过突触相连接的神经元，电流计的电极连接在神经纤维膜的外表面。

刺激a点，以下分析错误的是()A ．a 点受刺激时膜外电位由正变负B ．电流计①指针会发生两次方向不同的偏转C ．电流计②指针只能发生一次偏转D ．该实验不能证明兴奋在神经纤维上的传导是双向的解析：选D a 点受刺激时，膜外由于Na ＋内流导致其电位变化是由正变负，电流计①指针会发生两次方向不同的偏转，而由于兴奋在突触处单向传递，电流计②指针只能发生一次偏转。

由于刺激a 点后，电流计①②指针都发生了偏转，该实验能证明兴奋在神经纤维上的传导是双向的。
