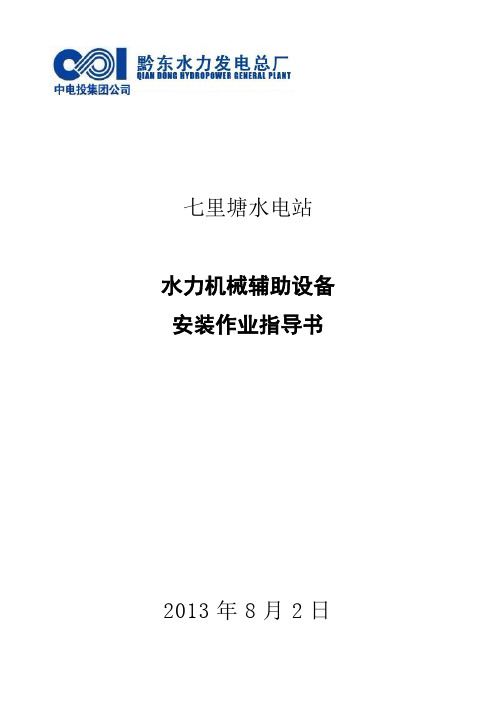

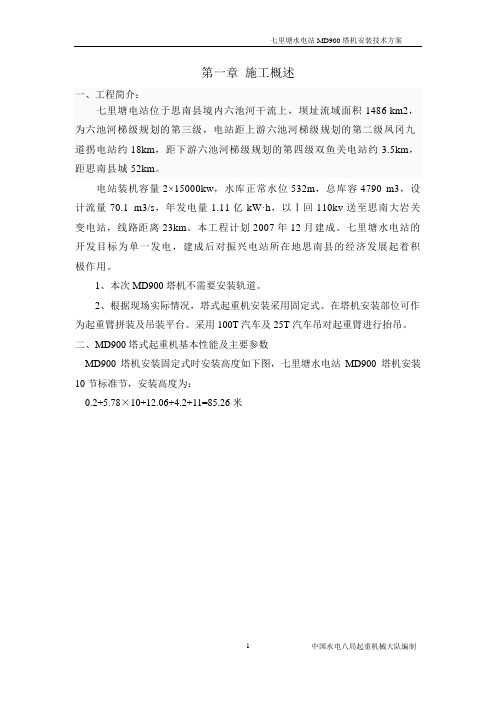

七里塘水电站水力机械辅助设备安装作业指导书2013年8月2日水轮发电机水力机械辅助设备安装作业指导书目录1 水力机械辅助设备工程简述 (1)2 编制依据 (1)3 水力机械辅助设备安装 (1)4 .安装技术要求 (4)5 施工准备 (4)6 安装方法和质量控制 (5)7 单元工程质量评定表 (8)8 安装记录表 (9)1.水力机械辅助设备工程简述1.1水力机械辅助设备安装工程概述七里塘水电站位于贵州省思南县境内六池河干流上,为六池河梯级规划的第三级,电站距上游六池河梯级规划的第二级凤冈九道拐电站约18km,距下游六池河梯级规划的第四级双鱼关电站约3.5km,距思南县城52km。
发电厂房为地面式厂房,电站装机台数为两台,单机容量为15MW,主厂房平面尺寸46.87×17.3m,总高度38.36m。
机组中心距为12.0m,机组安装高程为468.50 m,发电机层高程为477.90m,水轮机层高程为470.50m,尾水管底板高程463.72m,每台机组尾水管设尾水闸门一扇,尾水平台高程487.18m。
副厂房布置在主厂房之后,平面尺寸32.17×6.8m,副厂房分中控室、电缆夹层、高压开关柜室、电缆夹层及励磁变室四层,副厂房内布置有中控室、高压开关柜室,交接班室及其它附属房间。
升压站为户外式,布置在紧靠主厂房安装间的后侧,靠近冲沟,平面尺寸29.24×12.34m(长×宽),高程为487.18m。
2.编制依据1)厂家到货图纸、技术文件2)七里塘水电站机电设备安装工程招标文件、投标文件3)《水轮发电机组安装技术规范》GB/85643.水力机械辅助设备安装3.1工程范围3.1.1应遵照招标及合同文件的规定承担下列各分项工程的设备催货、卸货、验收、保管、安装、调试及各系统非标准件的加工、制造、安装直至经试运行合格后移交给业主的全部工作。
3.2主要技术特性3.2.1技术供水系统的主要技术特性3.2.1.1技术供水方式:由压力钢管直接取水供水方式,每台机组均安装一台滤水器以提高冷却水质。
勉县七里坝水电站引水隧洞衬砌工程情况说明1、工程概况1.1.1 工程说明七里坝水电站工程位于勉县茶店镇境内,电站拟建于汉江左岸一级支流沮水河下游七里坝村和钦家坝村交界处,距勉县县城20km。
该电站是单纯发电的低坝引水径流式水电站,设计水头15.2m,设计流量28.2m3/s,装机容量3×1200=3600kW,设计年发电量848万kw.h。
该工程由渠首翻板闸、输水渠道(隧洞)、压力前池、压力管道、厂房、生产管理设施等部分组成。
该工程由勉县昌隆水电开发有限公司投资建设,由陕西昌隆水电景观建设工程有限公司中标承担施工任务。
七里坝水电站工程于2017年6月1日开工建设,现土建工程已完成95%,其中:渠首大坝除翻板闸安装以外均已完成,厂房已封顶,引水隧洞衬砌已完成90%。
金属结构设备安装完成30%,机电设备安装完成20%。
1.2.2引水隧洞工程概况本工程设计输水渠道全长1528.01m,主要由两段隧组成,隧洞总长1447.187m,2、引水隧洞工程施工过程本工程引水隧洞于2017年6月1日正式开工,于2020年4月16日完成开挖贯2020年3月19日施工,现已完成衬砌总长度1307.187米,其中1#隧洞衬砌完成1262.187米,剩余45米,2#隧洞衬砌完成3、引水隧洞施工工艺4、工程质量控制及管理三检制及技术交底制度①各作业队必须遵守国家各有关部门制定的地下隧洞二次衬砌混凝土施工的质量控制规程及技术交底制度。
②各作业队严格按照监理工程师批准的施工方案中的二次衬砌混凝土施工措施和相关的规范、规则进行施工。
③对监理工程师和项目部质检部门所发的关于质量方面的指示必须认真执行。
④健全质量自检制度,加强质量监督检查。
认真落实质检员的旁站制度。
⑤建立施工质量管理办法和措施,确保整个施工过程处于受控状态。
⑥实行工程质量岗位责任制和质量终身制,严格执行质量奖惩制度。
⑦施工过程严把“四关”(图纸关、三检关、材料质量及试验关及工序质量关),坚持质量一票否决制。
思南七里塘水电站大坝施工导流设计作者:刘凌来源:《科技创新导报》2011年第25期摘要:七里塘水电站导流洞于2005年开工,目前已经投入使用,本文主要介绍施工导流的设计。
关键词:导流围堰截流中图分类号:U2 文献标识码:A 文章编号:1674-098X(2011)09(a)-0115-011 工程概况六池河是乌江左岸的一级支流,河道总长112km,发源于贵州省德江县偏岩,流经凤冈县、思南县,于思南县境内桶口处注入乌江,全流域面积2090km2,总落差423m,平均坡降3.68‰,坝址以上流域面积1486km2,占全流域的71.1%,多年平均流量29.1m3/s,多年平均年径流量9.18亿m3/s。
七里塘水电站是六池河梯级开发的第三级,七里塘电站位于六池河的下游思南县许家坝镇构鱼塘附近,距上游凤冈九道拐电站约22km,距下游双鱼关电站约3.5km。
坝址位于构鱼塘(地名)冲沟下游约300m处,地处峡谷进口的喇叭口缩窄段。
大坝设计方案为碾压混凝土双曲拱坝,发电引水系统布置于左岸,采用联合供水方式,即一洞两机。
发电厂房布置于河床的左岸,电站装机台数为两台,总装机30MW,单机容量为15MW,主厂房平面尺寸29.5×14.5m。
2 水文气象条件2.1 水文六池河位于贵州省东北部,系乌江的一级支流,流域地势西北髙,东南低,平均海拔高程约700m,发源于铜仁地区德江县煎茶镇偏岩乡山尖冒,流域集水面积为2095km2,河长115km,河道平均坡降3.68‰。
六池河流域范围包括思南县、凤冈县的大部分地区及德江县、湄潭县的小部分地区。
地形上处于贵州高原黔中山原的东北部边缘,总的地势向乌江谷地倾斜,流域内植被属中亚热带湿润性常绿阔叶林带。
六池河流域上游地势较为平缓,中下游河流穿行于深切峡谷中,河床陡峻,滩多流急,从地形地质条件看,成库条件好,库区淹没少,水量充沛。
本工程施工水文资料分别见表1。
2.2 气象流域气候属亚热带季风气候区,具有季风性、温润性的气候特点。
115科技创新导报 Science and Technology Innovation Herald 工 程 技 术1 工程概况六池河是乌江左岸的一级支流,河道总长112km,发源于贵州省德江县偏岩,流经凤冈县、思南县,于思南县境内桶口处注入乌江,全流域面积2090km 2,总落差423m,平均坡降3.68‰,坝址以上流域面积1486km 2,占全流域的71.1%,多年平均流量29.1m 3/s,多年平均年径流量9.18亿m 3/s。
七里塘水电站是六池河梯级开发的第三级,七里塘电站位于六池河的下游思南县许家坝镇构鱼塘附近,距上游凤冈九道拐电站约22k m ,距下游双鱼关电站约3.5k m 。
坝址位于构鱼塘(地名)冲沟下游约300m 处,地处峡谷进口的喇叭口缩窄段。
大坝设计方案为碾压混凝土双曲拱坝,发电引水系统布置于左岸,采用联合供水方式,即一洞两机。
发电厂房布置于河床的左岸,电站装机台数为两台,总装机30MW ,单机容量为15MW,主厂房平面尺寸29.5×14.5m。
2 水文气象条件2.1 水文六池河位于贵州省东北部,系乌江的一级支流,流域地势西北髙,东南低,平均海拔高程约700m,发源于铜仁地区德江县煎茶镇偏岩乡山尖冒,流域集水面积为2095km 2,河长115km,河道平均坡降3.68‰。
六池河流域范围包括思南县、凤冈县的大部分地区及德江县、湄潭县的小部分地区。
地形上处于贵州高原黔中山原的东北部边缘,总的地势向乌江谷地倾斜,流域内植被属中亚热带湿润性常绿阔叶林带。
六池河流域上游地势较为平缓,中下游河流穿行于深切峡谷中,河床陡峻,滩多流急,从地形地质条件看,成库条件好,库区淹没少,水量充沛。
本工程施工水文资料分别见表1。
2.2 气象流域气候属亚热带季风气候区,具有季风性、温润性的气候特点。
流域冬暖夏热、云雾多、日照少,雨量相当充沛,夏雨集中,光、热、水同季,利于各种农作物的生长。
流域多年平均气温15.2℃,极端最高气温37.8℃(1971年7月27日)极端最低气温为-7.4℃(1977年1月30日);平均年日照1144h,日照率26%。
贵州六池河七里塘水电站(2×15M W)工程引水系统及厂房工程七里塘水电站电站电气设备调试大纲批准:校核:编写:编制单位:贵州黔水建设工程有限公司七里塘项目部编制日期:二O一三年六月七里塘水电站电站电气设备调试大纲一、前言为配合七里塘水电站安装调试工作安排,贵州江河水利电力建设工程有限公司公司承担了七里塘水电站一次、二次电气设备调试任务。
为了保证电气设备调试过程安全、调试质量及经过调试的变电站设备安全、顺利地投入运行,特编写本大纲。
1、试验所依据的标准及规定1.1《电气装置安装工程电气设备交接试验标准》(GB 50150-2006)1.2《继电保护及电网安全自动装置检验条例》1.3继电保护和电网安全自动装置现场工作保安规定1.4电力系统继电保护及安全自动装置反事故措施要点1.5GB/T 15145-94 微机线路保护装置通用技术条件1.6《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)1.7ISO-9002质量体系文件《工程调试服务的过程控制程序》1.8ISO-9002质量体系文件《工程调试服务的检验和试验控制程序》1.9ISO-9002质量体系文件《质量记录的控制程序》1.10ISO-9002质量体系文件《技术报告编写及管理规定》等1.11设备技术条件书,设备厂家技术参数说明书2、试验应具备的条件3.1工作手续按规定办理完毕;3.2一、二次设备按计划退出运行;3.3试验安全措施按要求执行;3.4一次设备命名编号图及保护正式整定值已下达;3.5交、直流工作电源正常3.6现场安全设施及消防系统正常;3.7现场与调度及相关变电站、发电厂通信正常。
3、电气设备调试范围本次七里塘水电站调试项目具体如下:4.1电气一次部分:1)110kV电力变压器 2)110kV断路器3)110kV电流互感器 4)110kV电压互感器5)110kV避雷器 6)110kV隔离开关7)10kV电力变压器 8)10kV断路器9)10kV电流互感器 10)10kV电压互感器11)10kV避雷器 12)10kV高压开关柜13)发电机组 14)电力电缆15)全站接地电阻测试4.2电气二次部分:1)直流系统 2)机组计算机监控系统3)公用监控系统 4)线路测控及保护装置5)主变测控及保护装置 6)发电机测控及保护装置7)站用电切换系统 8)交流不停电电源系统9)全站热工仪表、指针仪表、传感器及变送器二、一次部分1、调试项目:2、危险点及控制措施三、二次部分一)调试项目:1、外部检查1.1 外部检查范围:1.1.1 装置屏上的主、辅设备及其光电指示信号灯(牌)、连接片,交直流设备连接回路中的内外配线,电缆、端子、接地线的安装连接外观、标识情况。
七里水电站更新改造项目初步设计报告目录1、综合说明 (1)1.1概况 (1)1.2自然条件 (1)1.3工程任务和规模 (1)1.4工程布置及建筑物 (1)1.5水利机械、电气工程和金属结构 (2)1.6消防设计 (2)1.7施工组织设计 (3)1.8工程管理及安全卫生 (3)2、水文 (8)2.1概述 (8)2.2 气象 (8)2.2.1 气象观测站 (8)2.2.2 气象要素统计 (8)2.2.3 降雨特性 (8)2.3 水文基本资料 (9)2.4 径流 (9)2.4.1 流域面雨量计算 (9)2.4.2 月、年径流计算 (11)2.4.3 代表年逐日径流 (14)2.5设计洪水 (19)3、工程地质 (21)3.1区域地质 (21)3.2厂址及压力管线地质 (21)3.3天然建筑材料 (21)3.4 结论 (21)4、工程任务和规模 (22)4.1工程建设的必要性 (22)4.2工程任务 (22)4.3工程规模 (22)5、工程布置及建筑物 (25)5.1工程等级及洪水设计标准 (25)5.2设计依据 (25)5.3工程总布置 (25)5.4工程建筑物 (26)6、水电机械、电气工程及金属结构 (31)6.1水力机械 (31)6.2电气工程 (32)6.3其他金属结构 (35)7、消防设计 (36)7.1 消防总体设计方案 (36)7.2 工程消防设计 (36)7.3 消防给水设计 (37)7.4 消防电气 (37)7.5 主要消防设备 (37)8、施工组织设计 (38)8.1 施工条件 (38)8.2 施工导流 (38)8.3主体工程施工 (38)8.4 施工总体布置 (39)8.5 施工总进度 (39)9、土地处理和工程永久占地 (41)9.1 土地处理范围和实物指标 (41)9.2 土地处理和征用、补偿投资费用 (41)9.3 工程永久占地 (41)10、环境保护设计 (42)10.1设计依据 (42)10.2环境措施设计 (42)10.3环境监测 (43)10.4环保、水保投资 (44)10.5结论 (44)11、工程管理设计 (45)11.1 管理机构 (45)11.2 管理办法 (45)12、劳动安全与卫生 (46)12.1 工程概况 (46)12.2 设计中采用的主要标准、规范 (46)12.3 劳动安全设计 (47)12.4 工业卫生设计 (48)13、设计概算 (51)13.1编制说明 (51)13.2概算表 (52)14、经济评价 (58)14.1基本依据 (58)14.2资金筹措与效益分析 (58)1、综合说明1.1概况七里水电站座落于小溪支流七里坑上,位于**县城西南40 km。
思南七里塘水电站大坝施工导流设计
作者:刘凌
来源:《科技创新导报》2011年第25期
摘要:七里塘水电站导流洞于2005年开工,目前已经投入使用,本文主要介绍施工导流的设计。
关键词:导流围堰截流
中图分类号:U2 文献标识码:A 文章编号:1674-098X(2011)09(a)-0115-01
1 工程概况
六池河是乌江左岸的一级支流,河道总长112km,发源于贵州省德江县偏岩,流经凤冈县、思南县,于思南县境内桶口处注入乌江,全流域面积2090km2,总落差423m,平均坡降3.68‰,坝址以上流域面积1486km2,占全流域的71.1%,多年平均流量29.1m3/s,多年平均年径流量9.18亿
m3/s。
七里塘水电站是六池河梯级开发的第三级,七里塘电站位于六池河的下游思南县许家坝镇构鱼塘附近,距上游凤冈九道拐电站约22km,距下游双鱼关电站约3.5km。
坝址位于构鱼塘(地名)冲沟下游约300m处,地处峡谷进口的喇叭口缩窄段。
大坝设计方案为碾压混凝土双曲拱坝,发电引水系统布置于左岸,采用联合供水方式,即一洞两机。
发电厂房布置于河床的左岸,电站装机台数为两台,总装机30MW,单机容量为15MW,主厂房平面尺寸
29.5×14.5m。
2 水文气象条件
2.1 水文
六池河位于贵州省东北部,系乌江的一级支流,流域地势西北髙,东南低,平均海拔高程约700m,发源于铜仁地区德江县煎茶镇偏岩乡山尖冒,流域集水面积为2095km2,河长115km,河道平均坡降3.68‰。
六池河流域范围包括思南县、凤冈县的大部分地区及德江县、湄潭县的小部分地区。
地形上处于贵州高原黔中山原的东北部边缘,总的地势向乌江谷地倾斜,流域内植被属中亚热带湿润性常绿阔叶林带。
六池河流域上游地势较为平缓,中下游河流穿行于深切峡谷中,河床陡峻,滩多流急,从地形地质条件看,成库条件好,库区淹没少,水量充沛。
本工程施工水文资料分别见表1。
2.2 气象
流域气候属亚热带季风气候区,具有季风性、温润性的气候特点。
流域冬暖夏热、云雾多、日照少,雨量相当充沛,夏雨集中,光、热、水同季,利于各种农作物的生长。
流域多年平均气温15.2℃,极端最高气温37.8℃(1971年7月27日)极端最低气温为-
7.4℃(1977年1月30日);平均年日照1144h,日照率26%。
历年降水日数:日雨量在5mm以上为44~76天,平均61天,日雨量在10mm以上为28~45天,平均37天。
流域多年平均年降水量1206.9mm。
降水量在年内分配很不均匀,多集中在5~10月,降水量占年降水量的75.1%,连续最大四个月(5~8月)占56.5%,少雨季节11月至次年4月仅占24.9%。
3 施工导流
3.1 导流标准和导流方式
本工程为Ⅲ等工程,主要建筑物拦河坝为3级建筑物,根据《水利水电工程施工组织设计规范》(SL303~2004)的规定,相应的临时建筑物为5级,相应的导流标准为P=20%,导流流量为220m3/S。
渡汛标准采用P=5%的全年洪水,渡汛流量为2460m3/S。
根据坝址地形、地质和水文条件以及枢纽建筑物的布置特点,本工程不适宜采用分期围堰导流方案,坝址两岸成洞条件较好。
因此,本工程大坝导流方式均采用一次拦断流隧洞导流方式。
3.2 导流建筑物的布置及导流洞型式
导流隧洞布置于大坝右岸,全长347.793m,隧洞进口直线段长45.139m,转弯段1长40.139m,转弯半径为40m,转角60.91°,中间直线段长212.389m,转弯段2长24.597m,转弯半径为30m,转角46.98°,出口直线段长43.529m。
隧洞进口底板高程为473.00m,出口底板高程为471.00m,底坡为0.6%。
导流洞断面采用圆洞形断面。
经过水力计算,确定隧洞断面形式为城门洞型,尺寸为6×7m。
3.3 围堰设计
由于本工程粘土料场储量丰富,对土石围堰施工用料有保证,故本方案上、下游围堰设计均为土石围堰。
3.3.1 上游围堰设计
经水力计算,大坝上游导流时段内最高水位为481.25m,安全超高依据规范取0.5m。
围堰顶宽为6.5m,轴线长度为85.94m,最大堰高为11.75m,堰顶高程为481.75m。
上游侧堆石体、截流戗堤,边坡为1∶2,下游侧堆石体边坡为1∶1.5,高压旋喷灌浆进行防渗处理。
3.3.2 下游围堰设计
根据导流洞出口水位~流量关系,选定导流流量对应的水位为473.50m,围堰轴线处河底高程为469.00m。
设计堰顶高程为474.00m,堰顶宽为3.5m,上游坡度均为1∶1.5,下游坡度均为1∶2。
3.4 截流
3.4.1 截流时段选择
导流时段为9月~次年3月,根据施工进度安排,考虑到六池河9月份流量不大,月平均流量为20.4m3/s(详细资料见表1),截流难度不大,为能尽早进行围堰填筑,以便于为大坝基坑施工创造条件,因此截流安排在2006年9上旬进行。
3.4.2 截流施工
截流方式采用单戗立堵截流,单向进占。
由于截流流量小,施工难度小,截流龙口抛投料采用河床及大坝右岸开挖块石可以满足要求,不必专门进行备料。
截流戗堤料采用2.0m3挖掘机装20t自卸汽车运输,推土机推平进占。
4 结语
对修建在高山峡谷地带径流量大的高水头水电站,施工导流是工程能否实施的关键。
在进行施工导流设计时,应紧密结合工程的总体设计考虑,保证工程顺利进行。
目前本工程导流洞投入使用,运行状况良好。
