水电站施工导流截流方案[优秀工程方案]

一、工程概况水电站导流工程是水电工程建设的重要组成部分，其主要目的是在施工期间引导水流，确保大坝和施工人员的安全。

本方案针对某水电站导流工程，根据工程特点、地质条件、施工环境等因素，制定以下施工方案。

二、导流方式1. 导流标准：根据《水利水电工程施工组织设计规范》的规定，本工程导流建筑物为5级，相应土石导流建筑物的洪水重现期为10～5年，混凝土导流建筑物的洪水重现期为5～3年。

本工程选择10年一遇洪水作为施工导流设计洪水标准。

2. 导流时段：依据河道水文资料分析，11月～次年4月为枯水期，5月～10月为汛期。

根据本工程各种建筑物的结构特点、工程量大小及相应的施工条件，本工程的施工导流采用枯水时段围堰。

3. 导流流量：根据上述导流标准及导流时段的划分，大坝下游河道向左成90度拐弯，而且在坝址下游130m有一处天然跌水，天然跌水的高程993m，上游河道高程1017m，加上左岸连接土坝位置地势相对较低，且平坦，最高处高程1021m。

根据大坝如此得天独厚的地形地质情况，施工导流选择全段围堰导过水面积。

三、导流施工方案1. 施工顺序：导流工程分为导流明渠施工、导流隧洞施工、围堰施工、截流工程等四个阶段。

2. 导流明渠施工：首先进行导流明渠的开挖，包括渠道的开挖、衬砌、排水设施等。

在开挖过程中，要严格控制边坡稳定，确保施工安全。

3. 导流隧洞施工：根据隧洞地质条件，采用钻爆法进行开挖。

在施工过程中，要密切关注围岩稳定性，做好支护工作，确保施工安全。

4. 围堰施工：围堰采用土石混合材料，根据设计要求进行填筑。

在填筑过程中，要严格控制填筑质量，确保围堰的稳定性。

5. 截流工程：在导流明渠和导流隧洞施工完成后，进行截流工程。

截流工程包括截流建筑物、导流建筑物等。

在截流过程中，要密切关注水流变化，确保施工安全。

四、施工安全措施1. 严格执行安全生产责任制，加强施工现场安全管理。

2. 对施工人员进行安全教育培训，提高安全意识。

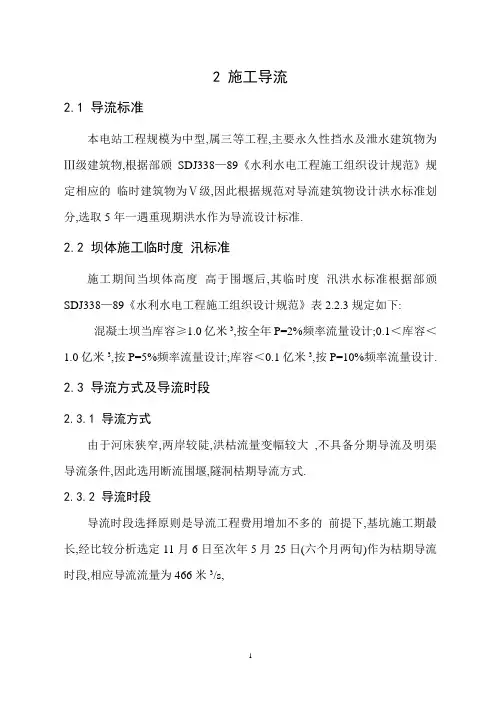

2 施工导流2.1 导流标准本电站工程规模为中型,属三等工程,主要永久性挡水及泄水建筑物为Ⅲ级建筑物,根据部颁SDJ338—89《水利水电工程施工组织设计规范》规定相应的临时建筑物为Ⅴ级,因此根据规范对导流建筑物设计洪水标准划分,选取5年一遇重现期洪水作为导流设计标准.2.2 坝体施工临时度汛标准施工期间当坝体高度高于围堰后,其临时度汛洪水标准根据部颁SDJ338—89《水利水电工程施工组织设计规范》表2.2.3规定如下: 混凝土坝当库容≥1.0亿米3,按全年P=2%频率流量设计;0.1＜库容＜1.0亿米3,按P=5%频率流量设计;库容＜0.1亿米3,按P=10%频率流量设计.2.3 导流方式及导流时段2.3.1 导流方式由于河床狭窄,两岸较陡,洪枯流量变幅较大,不具备分期导流及明渠导流条件,因此选用断流围堰,隧洞枯期导流方式.2.3.2 导流时段导流时段选择原则是导流工程费用增加不多的前提下,基坑施工期最长,经比较分析选定11月6日至次年5月25日(六个月两旬)作为枯期导流时段,相应导流流量为466米3/s,2.4 导流程序根据坝址所在河段的地形特征和水文特点选定枯水期右岸导流洞导流,汛期基坑过水的导流方式,后期坝体予留缺口实现全年施工.导流程序如下:(1) 筹建年11月初～第一年10月下旬,进行导流洞施工及两岸坝肩开挖,为第一年11月上旬截流创造条件.(2) 第一年11月6日～第二年5月25日,主河道截流,堆筑围堰,同时进行基坑开挖及浇筑垫层砼,隧洞导流,导流流量为466米3/s.(3) 第二年5月26日～第二年11月5日,围堰过水,基坑淹没,导流洞与基坑联合度汛,大坝停止施工.(4) 第二年11月6日～第三年5月25日,继续坝体砼浇筑,坝体中孔在汛前已施工完毕.5月25日前坝体升高至868.00米高程,以确保汛期全年施工.(5) 第三年5月26日～第三年11月5日,本汛期度汛按频率p=5%全年洪水标准设计,相应流量为3370 米3/s.此间洪水由导流洞、坝体中孔联合泄流,坝体全年施工,至第三年10月初坝体浇筑完毕,导流洞11月初下闸封堵,围堰拆除,第三年12月底第一台机组发电.2.5 导流设计2.5.1导流建筑物设计2.5.1.1导流洞设计(1) 工程地质及洞线布置根据枢纽布置和河谷地形特点,同时考虑两岸地质情况,将导流洞布置于右岸是合适的.导流洞位于坝址右岸,主要穿越栖霞组深灰色中厚层、厚层灰岩及部分裂隙带.进口0-006.17~0+017.00米桩号段及出口0+411.00~0+446.00米桩号属于Ⅳ类围岩,由于边坡裂隙发育,边坡稳定性较差,建议清除上覆覆盖层.隧洞0+446.00~0+503.57米埋深0~17米,隧洞埋深较浅,上部又有崩塌堆积体,受裂隙影响,围岩稳定性差,属Ⅳ类围岩,出口穿过S2暗河,可能会产生岩溶涌水,建议进行明挖处理.隧洞0+017.00~0+411.00米桩号处地下水位变动带,可能发育溶洞;该段岩体属微新岩体,呈中厚层至厚层状结构,完整性好;洞向与岩层走向大角度相交,围岩基本稳定;属Ⅳ类围岩,受裂隙影响,局部可能有小型不稳定块体.Ⅱ类围岩洞段长396米,占87.6%(隧洞长按不计明挖段的452米计算,下同),Ⅳ类围岩洞段长56米,占12.4%,Ⅳ类围岩洞段需进行支护处理.由于坝址所在的河段较直,导流洞在平面上两次转弯,从进口至第一个转弯点轴线走向为S82.8︒E,转弯半径为80米,第一个转弯段终点至第二个转弯段起点洞轴线走向为S62.2︒W.转弯半径为70米.从第二个转弯段终点至出口洞轴线走向为S17.2︒W.进、出口围岩厚度均大于1.65倍洞宽,洞身埋深大于2.5倍洞宽.导流洞洞长为446.00米,底坡为2.242‰.(2) 导流洞进出口型式选择①导流洞进、出口底板高程的确定导流洞进、出口高程主要考虑截流难度,尽量减少导流洞进、出口明挖,使导流洞进出口高程高于常枯水位线,从而使进出口施工少受河水影响等因素,将导流洞进口高程定为801.00米,出口高程定为800.00米.②导流洞进、出口形式选择由于地形条件的限制,无法修建交通通道至导流洞进口,所以在进口明渠段设置导流洞闸门井和喇叭口的难度极大.为减少局部水头损失,提高导流洞泄流能力,避免气蚀的发生,导流洞进口0-006.17~0+000.00米桩号左右边墙向河床扩散,扩散角为5︒,顶拱斜率为0.2.出口扩散角为5︒.③导流洞闸门井设计导流洞闸门井设置于导流洞桩号0+041.77米处,井顶高程为823米.闸门的运输及安装均由导流洞施工支洞进入.④导流洞断面设计导流洞断面设计为城门洞型,主要考虑如下因素:①导流洞在大部分时间内均为无压流运行,门洞型断面可以获得较大的过水断面;②门洞型断面的边墙、底板均为平面,便于开挖控制,底部较宽,施工场地较大,便于施工机械工作;③有利于减少截流落差,降低戗堤高度.经水力学计算,选定导流洞断面为7⨯9米(宽⨯高),城门洞型,顶拱中心角为102︒6'54",顶拱半径为4.5米,直墙高7.33米.由于隧洞所经过的围岩分别有Ⅱ、Ⅳ类围岩,岩性不同,洞身成洞条件亦不同,Ⅱ类围岩衬砌厚度取50厘米.断层破碎带和进、出口洞段,衬砌厚度按150厘米设计.各衬砌段的衬砌厚度请详见导流洞设计图.2.5.1.2 围堰设计按《水利水电工程施工组织设计规范》SDJ338-89规定,本方案的围堰为Ⅴ级建筑物,围堰按枯期五年一遇洪水设计,枯水时段11月6日~次年5月25日共六个月两旬,流量466米3/s.经水力学计算,上游围堰挡水水位为∇815.31米,相应下游围堰挡水水位为∇804.63米,上、下游水位落差为10.68米.上、下游均为土石不过水围堰.围堰设计原则:必须保证其在挡水期边坡稳定且防渗性能良好,对浸入堰体的水体具备上堵下排的功能.表2-5-1 围堰主要设计指标(1) 上游围堰设计①堰体结构设计上游围堰堰顶高程∇816.00米,挡水水位∇815.31米,河床底高程∇799.00米,最大堰高17.0米,堰顶宽10.0米,堰顶长度72.80米,堰基覆盖层最大深度为10.0米.由于上、下游围堰堰型均为不过水围堰,第一个汛期过后必须恢复已被冲毁的上、下游围堰至原设计高程.堰体由戗堤块石、反滤层、土石混合料、防渗体组成.排水棱体由截流戗堤堆筑体形成,排水棱体顶高程∇807.00米,顶宽为8米,上下游边坡均为1:1.5.堰体上游面由外至内分别为护坡块石(厚3米)和反滤料(厚1.5米),上游边坡为1:1.75.下游面高程∇807.00米至堰顶高程边坡为1:1.75.经计算,上游围堰的最不利滑动面滑动安全系数为2.239,满足规范要求.②围堰防渗体设计为形成大坝基坑干地施工条件且防止围堰发生渗流破坏,堰体内设置有防渗体.根据高喷板墙施工速度较快的特点,确定∇809.80米以下堰体及堰基覆盖层为高喷板墙防渗,选定11月6日至12月25日(一个月两旬)为高喷板墙施工期,相应该施工期五年一遇洪水流量为236米3/s,相应上游水位为∇809.30米,高喷板墙施工平台高程确定为∇809.80米.防渗板墙最小厚度30厘米,嵌入基岩50厘米,组成全封闭垂直防渗体系.堰芯填筑料为最大粒径小于15厘米的夹土石碴,以利于高喷造孔,河床覆盖层为崩塌堆积块石、碎石及冲积砂卵砾石混杂堆积,适合建造高喷板墙.高程∇809.80米以上堰体防渗,采用复合土工膜防渗,近年来国内有很多工程采用,实践证明施工简单,不需专门机械设备,施工进度较快.为便于和堰体分层碾压1.5米的层厚相适应,土工膜结构采用“之”字形布置,折皱角度按与风化料边坡自然休止角(32°)相同布置,即1:1.6.为防止大块石顶破土工膜,在其上下游各1米~2米范围内铺设风化料.高喷板墙与土工膜连接处采用盖帽砼相连.(2) 下游围堰设计①堰体结构设计下游围堰堰顶高程为∇805.50米,挡水水位∇804.63米,河床底高程∇798.50米,最大堰高7.0米,堰顶长度67.0米,堰基覆盖层最大深度为12米,堰顶宽8米,堰体由护坡块石、夹土石碴、防渗体组成,上下游边坡均为1:1.5.经计算,上游围堰的最不利滑动面滑动安全系数为1.521,满足规范要求.②围堰防渗体设计下游围堰及基础覆盖层采用高喷板墙防渗,防渗板墙最小厚度30厘米,嵌入基岩50厘米,堰芯填筑料为最大粒径小于15厘米的夹土石碴,以利于高喷造孔,河床覆盖层为崩塌堆积块石、碎石及冲积砂卵砾石混杂堆积,适合建造高喷板墙.(3) 上下游围堰与岸坡结合设计堰体与岸坡结合部位为防渗薄弱环节,应认真处理.下部高喷板墙与岸坡的结合,由于受地形条件限制,边孔与岸坡基岩的结合不能闭合,需待高喷板墙施工完后,挖出端部墙体,与岸坡基岩之间回填防渗粘土,并夯实.堰体上部土工膜防渗体施工,首先需清除轴线上下游各1米岸坡的覆盖层,在其上浇筑厚1.0米的剌墙砼,形成锚固槽,将土工膜条带预埋于其中.由于堰体将产生沉陷,土工膜与两岸岸坡联结结构必须适应堰体变形的要求.设计采用将联结结构部位的土工膜设置折皱伸缩节以释放应力的办法使其适应变形.(4) 上下游围堰度汛保护措施由于上下游围堰均为不过水围堰,不需采用护面措施,但是在围堰开始过流前,先对基坑进行预充水至 805.50米,形成水垫,尽量减小洪水对上、下游围堰的冲刷.水位消退后重新堆筑已被冲毁的上下游围堰,使其顶高程恢复至原设计高程.(5) 厂房围堰设计厂房为Ⅲ建筑物,根据部颁SDJ338—89《水利水电工程施工组织设计规范》规定相应的临时建筑物为Ⅴ级.选取5年一遇重现期洪水作为厂房围堰设计标准,选择枯期11月6日至次年4月25日(五个月两旬)为施工时段.相应流量为249米3/s,对应水位为780.10米.厂房围堰采用铅丝笼护坡、土石混合料填筑结合部分预留岩坎方式,围堰和岩坎高程定为781.00米. 2.5.1.3截流设计(1) 截流时段选择根据水文资料,北盘江一般从10月中旬进入枯水期.结合进度安排和设计规范要求考虑,截流时间确定在11月上旬.(2) 截流流量选择善泥坡坝址处月平均流量见表2.5-2.表2-5-2善泥坡坝址处月平均流量表根据主体工程及导截流工程的规模和条件,按照规范规定的标准,采用五年一遇月平均频率流量作为截流设计流量,相应于11月月平均P=20%频率流量为126米3/s.(3) 截流方式选择选择截流方式时考虑了以下因素:①立堵截流准备工作简单,造价低,且国内积累了较丰富的经验.②河床右岸从导流洞施工支洞可直接设置交通洞至上游围堰.根据上述情况,本工程采用立堵法截流.龙口设在左岸,自右岸向左岸进占.戗堤顶宽8米,上、下游边坡均为1:1.5,戗堤顶高程为807.00米,戗堤总长42米,预留龙口宽30米,戗堤堤头设计边坡为1:1.5.(4) 截流水力条件及截流材料选择戗堤预进占10月下旬进行,采用一般石碴抛投,石料最大粒径为0.76米,预进占段抛投总量为0.49万米3(含30%流失量).龙口段宽度为30米,按126米3/s流量设计,截流最大落差为4.45米,最大平均流速为5.14米/s,适当备部分大块石,可满足截流要求.龙口段总抛投量0.44万米3(含30%流失量).龙口水力学指标见表2-5-3.表2-5-3 龙口不同宽度水力学指标计算成果(1) 大坝基坑排水本电站基坑排水主要为初期排水,后期的经常性排水设备则适当采用初期排水的设备.初期排水包括基坑积水和降雨形成的地表径流,由于上、下游围堰都设有高喷防渗板墙,所以堰基渗流很小.基坑积水量约为16.88万米3,考虑在3天内抽干,排水流量为2345米3/h.根据初期排水扬程,选择基坑排水水泵为12sh-13A型1台和12sh-28型3台,另考虑备用1台.设备特性见表2-5-4.(2) 厂房基坑排水厂房基坑排水按相同原则考虑.厂房基坑积水量约1.8万米3,同样按3天排干基坑,排水强度为250米3/h,根据排水扬程,选择排水泵为12sh-28型1台,另考虑备用1台.设备特性见表2-5-4.表2-5-4基坑排水设备表2.5.1.5 施工度汛及封堵蓄水(1) 施工度汛根据施工总进度的安排,截流后第一个汛期,基坑过水,坝体浇筑至▽805.00米高程,导流洞与基坑联合泄流.截流后第二个汛期到来前,坝体浇筑到▽868.00米高程,该高程下相应库容0.39亿米3,根据部颁SDJ338—89《水利水电工程施工组织设计规范》规定,施工度汛标准按二十年一遇洪水、相应流量为3370米3/s设计,经计算,该流量从导流洞和坝体中孔联合下泄,导流洞泄流量为1231米3/s,洞内水流流速为20.71米/s;坝体中孔泄流量为2139 米3/s,水流流速为22.28米/s;坝前水位为867.00米,低于坝体挡水断面顶高程,坝体可继续施工.(2) 下闸蓄水根据施工总进度安排,导流洞于第三年11月初封堵,根据水库蓄水分析计算,第一台机组将于第第三年12月月底初开始发电.2.5.1.6 导流洞的施工导流洞施工是控制总进度关键工程项目之一,计划筹建年11月开工和第一年10月底完建.(1) 进出口明挖工程导流洞进口高程分别为▽801.0米,出口高程分别为▽800.0米,为使进出口开挖和砼浇筑能在干地施工,采用设置浆砌石围堰和预留岩坎方式挡水,挡水标准选用枯期六个月两旬(11 月6日～5月25日)P=20%频率流量466米3/s作为设计流量,进、出口围堰相应高程分别为▽806.50米和▽804.63米.进口由于坡度较陡,无法形成工作面,所以进口的开挖待洞身开挖完成后才能进行.出口开挖按自上而下梯段原则进行,初期采用手风钻打孔爆破,人工扒碴,后期当开挖面扩大后,钻孔及出碴设备进入工作面,采用潜孔钻打孔爆破,推土机集碴,3.1米3装载机配20t自卸汽车出碴.(2) 洞挖工程①施工支洞布置由于受汛期洪水的限制,汛期不便于从出口进入主洞施工,且主洞出碴与出口施工也会发生干扰,故设置施工支洞.根据导流洞施工进度和公路布置要求,在导流洞进口附近设置一条施工支洞,支洞进口高程按20年一遇洪水标准考虑,相应流量为3370米3/s,对应水位为为813.40米,所以进口高程定为814.00米.导流洞施工支洞与导流洞平面相交于Z10点,为导流洞封堵闸门的运输及安装通道.施工支洞在Z4点分一叉洞作为导流洞施工通道,在Z7点分一叉洞作为上游围堰施工通道.支洞断面尺寸考虑施工交通要求设计为7米×6米城门洞型(宽×高).②导流洞开挖a.开挖程序导流洞开挖分上、下两半部进行,先开挖上半部,导流洞开挖时,分别从出口和支洞与主洞交叉处向上下游多工作面掘进.待导流洞上半部工作面开挖完成后,再进行导流洞下半部扩挖.b.开挖施工方法导流洞洞身段开挖施工方法采用常规的钻孔爆破法.对于地质条件较好的Ⅱ类围岩,上半断面开挖使用三臂钻车打孔,非电引爆,周边采用光面爆破技术.下半断面采用履带式钻机打垂直孔,周边采用水平孔预裂或光面爆破.采用3.1米3装载机配12.5t自卸汽车出碴,石碴通过施工支洞运至右岸1号弃碴场.一期采用喷锚支护.喷砼厚10～15厘米,顶拱设置锚杆.采用三联机喷射砼,锚杆台车打孔,人工安装锚杆,注浆机注浆.c.导流洞开挖进度上半部Ⅱ类围岩按日进尺6米,平均月进尺150米考虑;对Ⅳ类围岩按日进尺4米,平均月进尺100米考虑.下半部扩挖按平均月进尺180米考虑.(3) 砼浇筑导流洞砼量为1.20万米3(包括施工支洞),其中喷砼0.25万米3,由施工单位临时拌和系统供给.砼的运输和入仓方式,因浇筑部位而异:①导流洞进出口浇筑该部位主要是底板和边墙砼,其量不大,采用砼搅拌运输车或自卸汽车运输砼,溜槽入仓方式.②闸门井砼浇筑闸门井因断面小,砼可通过运输车或自卸汽车运输,溜槽入仓方式.采用插入式振捣器振捣.③导流洞洞身钢筋砼衬砌导流洞洞身钢筋砼衬砌按先顶拱边墙、后底板的顺序施工.顶拱和边墙钢筋砼衬砌采用开挖一次形成后衬砌的方式,待顶拱和边墙钢筋砼衬砌完成后,进行底板衬砌施工.边顶拱钢筋砼采用钢模台车立模,钢筋台车绑扎钢筋,砼用搅拌运输车运送,由砼泵车输送入仓,用插入式和平板式振捣器振捣.底板钢筋砼采用拉模施工,搅拌运输车运送砼直接入仓,插入式和平板式振捣器振捣.导流洞洞身钢筋砼根据温控、浇筑等要求,9米～12米为一浇筑段.④导流洞灌浆导流洞灌浆按先回填灌浆,再固结灌浆的顺序进行,回填灌浆待衬砌砼达到70%强度后尽早进行,固结灌浆在回填灌浆后10天左右进行.(4) 导流洞堵头施工①导流洞封堵时间根据施工总进度安排,综合考虑坝体度汛要求、坝体浇筑进度以及堵头施工工期、水库蓄水发电时间等要求,确定导流洞将于第三年11月初下闸.②堵头施工堵头施工时,由导流洞洞身钢闸门挡水,堵头开挖及砼浇筑均由导流洞出口进入施工,开挖齿槽采用手风钻打孔爆破,堵头采用微膨胀砼浇筑,砼由搅拌运输车供给泵送入仓.2.5.1.7 围堰施工(1) 围堰施工程序截流后,同时堆筑上游围堰∇809.80米以下及下游围堰堰体,然后同时进行高喷板墙施工,板墙完工后,开始基坑排水,之后进行大坝基坑开挖、砼填筑,与此同时,进行围堰上部堰体的填筑施工.(2) 上游围堰施工上游围堰总堆筑量4.07万米3,戗堤料、护坡块石料、土石混合料均来自右岸1号碴场,电铲或反铲在料场挖装分选装料,20t、15t自卸汽车运输,推土机平料,待∇809.80米高喷施工平台形成后,用13.5t振动碾先静压2遍,然后带振碾压6遍,行驶速度控制在1千米/h~1.5千米/h,以此提高堰体干容重.①高喷板墙施工高喷板墙钻孔施工分一、二序进行,相邻异序孔孔距1.2米.施工顺序为先造孔后高压喷射注浆.造孔采用地质钻机,泥浆护壁;喷浆采用“三重管法”,喷射机可采用CYP型高喷液压台车,步履式,具有良好的机动性能.②堰体 809.8米以上填筑施工采用分层碾压施工法:a.土工膜上游侧夹土石碴填筑,碾压;b.同侧风化料填筑,用反铲及推土机铺填整形,人工修坡成1:1.6;c.粘接并顺坡铺设土工膜,回填风化料保护土工膜;d.土工膜另一侧夹土石碴填筑、碾压;e.风化料填筑,铺设土工膜.至此完成一层 1.5米高度堰体施工,如此循环上升,直至堰顶.(3) 下游围堰施工下游围堰总堆筑量0.64万米3,均来自右岸1号碴场.施工方法同上游围堰.3 天然建筑材料3.1 工程所需砂石源料量本工程根据水工设计方案,上坝址碾压混凝土拱坝+右岸地下厂房方案主体加临建砼总量约50万米3.设计要求所需砂石料的开采量、料场需用储量、料场可采储量计算结果见下表3-1-1.表3-1-1砼骨料所需毛料量由于善泥坡电站坝址区及其附近缺乏天然砂砾石料,只能采用料场开采机械破碎加工砼所需砂石骨料.预可阶段根据坝址位置及所需用料情况,初步选择了右岸黄家冲料场、穿洞料场及左岸干沟头料场、偏岩洞料场,共4个料场.针对选定的上坝址,在初选料场中,因偏岩洞料场及穿洞料场距大坝较远,本阶段又在法德大桥附近选择一个桥头料场,各料场分布位置见地质篇“料场产地分布图”.3.2 料场概述3.2.1 黄家冲砂石骨料场位于上坝址右岸2号冲沟沟口北东侧,北侧为一陡壁,相对高差可达200米,南西面为一斜坡,自然坡度40~60 ,坡面较陡.岩性为P1q+米深灰色厚层块状灰岩,局部含少量燧石结核,分布高程900~1150米,拟开采面积为0.045千米2.地表基岩裸露,溶沟、溶槽发育,剥离层厚2~5米,可开采厚度80~240米,储量可达491.75×104米3,该料场距上坝址500米.整个料场均位于地下水位之上.本阶段在料场区取样作矿物成分鉴定及化学分析、岩块物理力学试验等,试验成果见表3-2-1、表3-2-2及表3-2-3.表3-2-1矿物成分鉴定试验成果表表3-2-2岩石化学成分试验成果表表3-2-3岩块物理力学试验成果表根据以上岩样矿物成份鉴定成果表明,该料场区主要的料源层除局部偶夹燧石结核及条带外,主要的料源层均为生物碎屑灰岩,灰岩的纯度较高,不含能引起碱活性反应的活性二氧化硅,无碱活性问题;化学成分分析亦未发现异常成份构成,可作为砼骨料.P1q+米厚层灰岩湿抗压强度均值为66.6米Pa,软化系数为0.82,容重为25.6kN/米3,能满足规范对砂石料质量的技术要求.3.2 2 干沟砂石骨料场该料场位于坝址下游左岸干沟沟口附近,至坝址直线距离约 1.4千米,分布高程960～1250米.料场南东面干沟及北盘江,南东面、北东面及南西面均为临空面,陡壁高差可达100米,陡壁之上自然坡度30︒左右.圈定的料场范围内,坡顶及坡脚有少量覆盖层,地层岩性为P1q+米厚层灰岩,岩性单一,为单斜岩层,岩层产状: N30︒E,NW∠15︒.岩溶发育不甚强烈,主要为沿裂隙发育溶缝及溶沟、溶槽,陡壁上未见较大的溶洞发育,整个料场均位于地下水位以上.该料场地层岩性与黄家冲料场相同,为P1q+米厚层灰岩,质量与黄家冲料场一致.根据圈定范围进行计算,计算方法采用平行断面法,表层剥离层厚按2～5米计,料场开采下限定为960米.计算结果,无用层体积为16.34万米3,有用层储量372.13万米3,剥采比为1:22.77.料场储量基本满足设计用料要求.3.2.3 桥头砂石骨料场该料场位于法德大桥右岸桥头,至坝址直线距离约2.5千米,分布高程920～1040米.料场北面及北西面为一临空面,北面为北盘江,陡壁相对高差130米,陡壁之上相对平缓,地形坡度20~30︒.圈定的料场范围内基岩裸露,岩性为石炭系上统马平组(C3米)厚层灰岩,岩层总体产状N30︒E,NW∠16︒.岩溶较发育,规模小,主要为沿裂隙发育溶缝及溶沟、溶槽,未见较大的溶洞发育,整个料场均位于地下水位以上.该料场地层岩性为P1q+米厚层灰岩,由于断层影响,岩体隐节理较发育.根据圈定范围进行计算,计算方法采用平行断面法,表层剥离层厚按2～5米计,料场开采下限定为920米.计算结果,无用层体积为15.25万米3,有用层储量195.25万米3,剥采比为1:12.74.料场储量基本满足设计用料要求.3.2.4 砂石料场比选本阶段比选砂石骨料场有3个,第一个为坝址下游右岸的黄家冲料场,勘探储量在491.75×104米3,第二个为坝址下游左岸的干沟料场,勘探储量372.13×104米3,第三个料场为桥头料场,位于法德大桥右岸桥头附近,勘探储量195.25×104米3.3个料场储量均能满足设计用料要求.其中前两个料场岩体质量相同,为较纯灰岩不含活性二氧化硅,无碱活性问题;但均偶夹燧石结核,底部夹燧石团块或条带,料场开采时,应将燧石条带或团块予以剔除.桥头料场分布高程适中,地形较缓,与公路距离较近,开采条件及运输条。

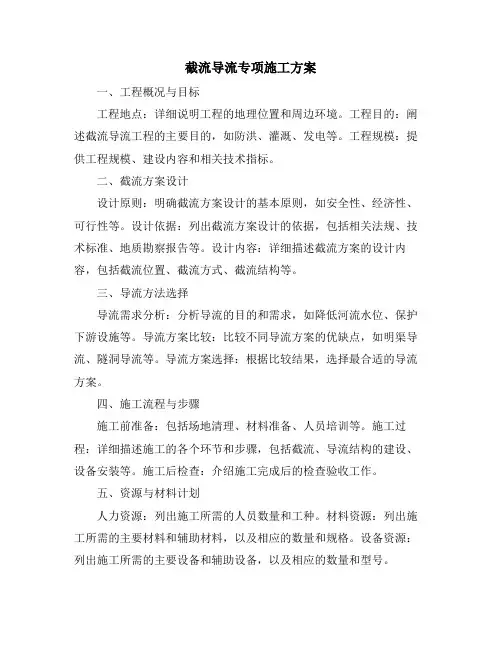

截流导流专项施工方案一、工程概况与目标工程地点：详细说明工程的地理位置和周边环境。

工程目的：阐述截流导流工程的主要目的，如防洪、灌溉、发电等。

工程规模：提供工程规模、建设内容和相关技术指标。

二、截流方案设计设计原则：明确截流方案设计的基本原则，如安全性、经济性、可行性等。

设计依据：列出截流方案设计的依据，包括相关法规、技术标准、地质勘察报告等。

设计内容：详细描述截流方案的设计内容，包括截流位置、截流方式、截流结构等。

三、导流方法选择导流需求分析：分析导流的目的和需求，如降低河流水位、保护下游设施等。

导流方案比较：比较不同导流方案的优缺点，如明渠导流、隧洞导流等。

导流方案选择：根据比较结果，选择最合适的导流方案。

四、施工流程与步骤施工前准备：包括场地清理、材料准备、人员培训等。

施工过程：详细描述施工的各个环节和步骤，包括截流、导流结构的建设、设备安装等。

施工后检查：介绍施工完成后的检查验收工作。

五、资源与材料计划人力资源：列出施工所需的人员数量和工种。

材料资源：列出施工所需的主要材料和辅助材料，以及相应的数量和规格。

设备资源：列出施工所需的主要设备和辅助设备，以及相应的数量和型号。

六、安全施工措施安全管理制度：建立健全安全管理制度，明确各级人员的安全职责。

安全教育培训：对施工人员进行安全教育培训，提高安全意识。

安全防护措施：采取必要的安全防护措施，如设置安全警示标志、配备安全设施等。

七、质量保证体系质量管理体系：建立健全质量管理体系，明确质量目标和责任。

质量控制措施：采取有效的质量控制措施，如加强材料检验、实施过程监控等。

质量验收标准：明确质量验收的标准和程序，确保工程质量符合要求。

八、环境保护要求环境保护目标：明确环境保护的目标和要求。

环保措施：采取必要的环保措施，如减少施工噪音、控制扬尘污染等。

环保监测：实施环保监测，确保施工活动对环境的影响在可控范围内。

以上是截流导流专项施工方案的主要内容，实际施工中还需根据具体情况进行调整和优化。

水电站施工导流工程施工方案一、项目概况水电站导流工程是水电站建设中非常重要的一部分，其主要作用是将水流从水库或河流引导至水轮机组，以产生电力。

导流工程施工方案的编制是确保导流工程施工顺利进行的基础，也是保证施工质量和安全的重要保障。

以下是水电站导流工程施工方案的详细内容。

二、工程概述导流工程包括导流隧洞、导流孔、导流堰等建筑物。

具体施工内容包括：预备工程、隧洞开挖、施工洞口结构、导流孔开挖、导流孔结构、导流堰施工等。

三、施工准备1.组织编制施工组织设计和施工方案，明确施工流程和安全措施。

2.成立施工安全管理小组，制定工作计划，并进行安全教育培训。

3.购置必要的施工机械、设备和材料，并进行调试和检测。

4.准备施工现场，保证施工现场平整、通风、照明和排水畅通。

四、施工流程1.预备工程（1）进行现场勘察和测量，确定施工界限和标高。

（2）对施工区域进行清理和平整，施工场地进行围护和环境整治。

（3）进行机械设备的安装和检验。

2.隧洞开挖（1）确定隧洞起点，并进行爆破或者机械开挖。

（2）按照设计要求进行隧洞掏槽，支护和喷浆等工作。

（3）设置隧洞内墙和其他必要的设施。

3.施工洞口结构（1）洞口结构施工包括地质处理、洞口钢筋安装、模板制作和混凝土浇筑等工作。

（2）进行洞口结构的质量检查和试验，进行必要的修复和加固。

4.导流孔开挖（1）确定导流孔位置和数量，并根据设计图纸进行开挖。

（2）根据设计要求进行导流孔支护和喷浆等工作。

（3）进行导流孔内墙和其他设施的设置。

5.导流孔结构（1）导流孔结构施工包括钢筋安装、模板制作和混凝土浇筑等工作。

（2）进行导流孔结构的质量检查和试验，进行必要的修复和加固。

6.导流堰施工（1）确定导流堰位置并进行地质处理，然后进行导流堰开挖。

（2）进行导流堰支护和喷浆等工作。

（3）导流堰混凝土浇筑和养护，进行必要的试验。

五、安全措施1.严格执行作业许可制度，防止超负荷作业和无证上岗。

2.建立施工现场安全警示标志和安全教育宣传牌，提高施工人员的安全意识。

毛滩河水电站大坝截流施工方案一、前言毛滩河水电站位于中国西南地区，是一座重要的水利工程。

在大坝的建设过程中，截流施工尤为关键，直接影响整个工程的推进和安全性。

因此，制定科学合理的截流施工方案至关重要。

二、施工环境分析毛滩河水电站大坝所处的地理环境复杂，河流水势湍急，岸坡陡峭。

同时，周边地形起伏不定，气候多变。

这些因素对截流施工提出了极大的挑战，需要充分考虑。

三、方案制定1. 初步方案首先，根据实地勘察和工程要求，确定施工区域范围和截流方式。

考虑到大坝建设所需时间和工程周期，选择了封闭式截流方案作为初步方案。

2. 技术细节在确定了截流方式后，需要进一步制定技术细节方案。

包括截流位置的确定、围堰的建设、水流调整等。

同时，还需要考虑到降水对施工的影响，制定相应的防洪预案。

3. 施工安全安全是施工过程中最重要的问题之一。

在制定施工方案时，必须充分考虑工人的安全保障措施，如设置安全带、密切关注水流变化等。

四、实施方案1. 施工准备在正式实施施工方案之前，需要对工人进行培训，准备所需材料和设备并检查工程进度。

2. 施工过程施工过程中严格按照制定的方案进行操作，保证工作的准确性和高效率。

在施工期间对防洪设施进行检验，确保安全。

3. 施工结束当施工完毕，需要进行整体验收和环保工作，清理施工遗留物，保证环境整洁。

同时，需要对施工过程中的问题进行总结并提出改进建议。

五、总结与展望毛滩河水电站大坝截流施工方案的制定及实施是一项复杂而重要的工程。

通过本次施工的经验积累，可以为未来类似工程提供宝贵的参考，并不断完善施工方案，提高工程的质量和安全性。

目录1 概述 (3)1.1水文资料分析 (3)1.2工程地形地质条件 (3)1.3主要交通 (3)1.4工期要求 (4)1.5主要依据及引用标准 (4)1.6截流及围堰施工主要项目 (4)1.7右岸导流建筑物施工安排 (5)1.8截流及围堰施工重点与对策 (5)2 围堰及截流设计 (5)2.1围堰设计 (5)2.2截流设计 (7)3 物料规划 (8)3.1填筑料种类、数量及技术要求 (8)3.2料源勘查、料源平衡及备料规划 (9)3.3备料安排 (9)3.4取料规划 (10)4施工程序及进度计划 (10)4.1施工程序 (10)4.2施工进度计划 (10)5 截流施工方案 (10)5.1非龙口段预进占 (10)5.2龙口段截流 (11)6 围堰堰体填筑施工 (11)6.1填筑程序 (11)6.2填筑方法 (11)6.3土工膜施工程序 (12)7 设备及资源配置 (13)7.1主要设备配置 (13)7.2主要劳动力配置 (13)7.3截流施工组织 (13)8 施工期水情观测 (15)9 基坑排水 (15)9.1初期排水 (15)9.2施工经常性排水 (15)10 施工期防洪与渡汛 (16)11质量保证措施 (16)12安全、环保及文明施工措施 (17)东升水电站大坝工程左岸截流及围堰施工方案1 概述1.1水文资料分析该工程库容为:5824×104米3,为中型水库;设计洪水位为156.00米,相应库容为3988×104米3;正常蓄水位为156.00米.工程等级为Ⅲ级,主要建筑物挡水坝、溢洪道、引水隧洞及坝后式水电站进口为3级,按50年一遇洪水设计,1000年一遇洪水校核.溢流坝消能防冲按30年一遇洪水设计,1000年一遇洪水校核.混合式电站级别为4级,按50年一遇洪水设计,100年一遇洪水校核,按30年一遇洪水设计,50年一遇洪水校核.表1-1 坝址水位-流量关系1.2工程地形地质条件(1)左岸:地势平缓,地形自然坡度为:10～30度 ,高程141米～149米,宽度 10米～95米,滩面倾向河床.覆盖层3.4～ 6.6米,岩性主要由冲洪积含砂低液限粘土、粉土质细砂、卵石混合土、混合土卵石组成,下伏燕山期花岗岩.全风化带厚约4米,强风化层厚约3.8米.强风化岩体不能满足坝肩稳定性要求,左坝肩必须伸进弱风化岩体内,才能满足稳定性要求.(2)河床:岩面平整,局部有人工堆积卵石层,厚度不详;整个河床以卵石混合土及粉质细沙为主,抗冲击能力较强;根据河床纵剖面地形图,迎水面坝踵处岩面高程约为134.65米,背水面坝趾处岩面高程约为134.44米.(3)右岸:右岸地形较陡,河漫滩不发育,山顶高程320米,坡度 45°～80°,山体主要由燕山期花岗岩组成,覆盖层5～ 7米,弱风化带厚3～4.7米,强风化层厚约2～4.4米强风化岩体不能满足坝肩稳定性要求,左坝肩必须伸进弱风化岩体内,才能满足稳定性要求.无其他不良地质条件.1.3主要交通(1)交通情况:施工区对外交通条件较好,从东宁县到厂址附近有砼路面的等级公路,经通沟村砂石路(新进场路)可到坝址.公路路宽6米左右,沿线桥梁能满足施工运输要求,进场路砂石路需局部维修.根据施工工作面布置及施工进度 ,主要施工便道有6条:进场路:通沟村至施工区,宽6米,长度 3.58千米;L1施工道路:左岸坝上路至生活区,长度约为1.2千米;L2施工道路:现有左岸施工道路至大坝坝基的延伸段,作为左岸坝段7号~11号高差范围内开挖出渣的主要道路,长度约为0.6千米.L3左岸和右岸连接段公路:作为右岸建筑物施工运输用,长约0.8千米.L4施工道路:由L3连接,通道设置在13号坝段,继续至进水口的公路开挖一条施工便道至进水口开挖平台.(2)施工电源:最近的 380V高压线路距工作面0.5千米,电源充足,质量可靠.(3)主要建筑材料:填筑料和防渗料均在坝址附近.1.4工期要求开工日期:,计划完工日期:2013年7月5日.1.5 主要依据及引用标准1.5.1主要依据(1)东升水电站大坝工程合同文件、设计图纸、技术要求.(2)东升水电站大坝计划工期和现场研究会议纪要.(3)东升水电站大坝工程招标文件水文气象.(4)东升水电站大坝工程招标文件工程地质参考资料.1.5.2引用标准（1）《防洪标准》GB50201—94;（2）《水电工程施工组织设计规范》DL/T 5397-2007;（3）《水电枢纽工程等级划分及设计安全标准》DL5180-2003;（4）《水利水电工程围堰设计导则》DL/T5087-1999;（5）《水电水利工程施工导流设计导则》DL/T5114-2000;（6）《土工合成材料应用技术规范》GB50290-1998;（7）《水电站基本建设工程验收规程》DL/T 5123-2000;（8）《水电水利工程施工测量规范》DL/T 5173-2003;1.6截流及围堰施工主要项目(1)料源勘查及备料;(2)截流道路施工;(3)岸坡段堰基清理;(4)上游围堰戗堤截流及防渗平台填筑;(5)下游围堰填筑;(6)围堰防渗施工;(7)上游围堰加高填筑及防渗心墙施工;(8)右岸13号坝段改道;(9)左岸2号坝段改道.1.7右岸导流建筑物施工安排右岸溢流坝施工完成,在6月26日具备过流条件,6月25日开始拆除右岸围堰,6月28日溢流堰开始分流.1.8截流及围堰施工重点与对策(1)围堰受周边地形和结构建筑物限制,与大坝布置干扰大 .按照全年挡水围堰,上游围堰堰体高度约15米,左岸放坡后河床堰基宽度约150米左右,按照设计图纸开挖上游围堰边坡,开挖约4米深,根据需要对围堰轴线进行调整.由于紧靠围堰上游的左岸有冲沟,围堰布置在尽量避开支沟.同时需对支沟进行改道处理,下游围堰按照设计要求施工,避免占压大坝基础.同时利用枯水期水流较小缩小下游围堰上游坡断面,先施工大坝下游透水堆石体.汛前完成围堰加高加宽.(2)截流填筑道路布置困难.目前左、右岸连接的交通道路畅通,部分渣料可以拆除右岸围堰,填筑到左岸围堰.(3)围堰填筑、防渗料料源难找,备料场地有限.目前能够利用的填筑料源只有大坝右岸围堰拆除料可用,但是运输困难.(4)围堰地形地质条件存在变化,防渗施工存在不确定性.需提前对围堰河床及岸坡进行处理,主要手段就是粘土铺盖,铺盖长度视渗漏情况而定.(5)截流施工需充分考虑溢流坝导流能力,截流龙口选择充分考虑河床地势和过流断面,保证进占后水位壅高不会影响主体施工.同时做好洪水的应对准备.2 围堰及截流设计2.1围堰设计2.1.1度汛标准和围堰堰顶高程根据合同文件,本工程采用全年度汛围堰,施工导流标准为全年5年一遇设计洪水,相应洪峰流量为1320米³/s.上游围堰设计高程为148.57米,考虑一定的安全超高洪水的影响,上游围堰堰顶高程149.0米;下游围堰设计高程为139.66米,实际施工堰顶高程140.0米.因本地区粘土缺乏,我部研究决定上下游围堰均采用粘土心墙配合土工膜的防渗方式,土工膜采用2布一模即可,布置详细见图.土工膜施工时根据坡比尽量铺设平整,坡度向背水面.2.1.2上游围堰设计(1)围堰轴线选择为避开上游围堰在采用全年度汛围堰后对重力坝的占压,同时减少对左岸渗流影响.将原设计围堰轴线位置往上游平移15米.最终确定上游围堰轴线与大坝轴线成46.12度角,位于大坝上游与支沟之间.围堰顶高程140.0米,围堰堰顶轴线长度 150米,堰址处河床高程134.5左右.(2)围堰结构及填筑料分区围堰采用心墙防渗型式土石围堰,堰顶宽10米.上游边坡坡比1∶1.75,下游侧坡比1∶1.5.考虑利用现场开挖料,围堰填筑料分为3区,包括石渣料、粘土和块石.高程144米以下两侧为石渣料,靠上游侧为块石防护,中间防渗平台为粘土.高程138米以上土工膜两侧为砂土,轴线两侧宽3米,坡比1∶0.2.岸坡开挖砂壤土含粘土,较厚的砂壤土除保护土工膜外兼起防渗作用.两侧堰体采用石渣填筑,上游侧采用0.5米厚块石防护.(3)防渗型式围堰基础138以下采用沿轴线控制性粘土防渗,堰体138以上采用土工膜防渗.土工膜靠两侧边设伸缩.土工膜埋入粘土下50厘米,上部坡度 1:1左右,设伸缩节.2.1.3下游围堰设计(1)围堰轴线选择为减少围堰对大坝渗水的影响,将设计下游围堰位置适当调整,将围堰左岸控制点往下游移约10米.围堰轴线与大坝轴线成30度角,位于大坝下游与泄洪出口之间.围堰顶高程140.0米,围堰堰顶轴线长度 50米,堰址处河床高程134.5米.(2)围堰结构及填筑料分区围堰采用心墙防渗型式土石围堰,堰顶宽10米.上游边坡坡比1:1.5,下游侧坡比1:1.75.两侧不设马道.围堰填筑料分为3区,包括石渣料、粘土和块石.心墙部位填筑粘土条带,两侧堰体填筑石渣料.迎水侧采用0.5米厚块石防护.(3)防渗型式围堰采用沿轴线控制性粘土心墙的型式配合土工膜.心墙高程136米,采用底宽3米,两侧坡比1∶0.2的粘土心墙,136以上采用土工膜防渗.2.2截流设计2.2.1截流时间及标准选择综合考虑绥芬河河水文、气象资料及合同要求,截流时段初步拟定在2013年6月26日进行,截流流量采用5年一遇月平均流量,根据以往经验相应流量为150米3/s.平均水深约2~3米,流速2米/s.2.2.2截流方式及截流戗堤布置本工程截流采用单戗立堵,龙口单向进占合龙的截流方式.截流戗堤布置在上游围堰堰体内,为防止截流料被河水冲至围堰防渗区内,给后续施工增加难度 ,将戗堤轴线布置在距围堰轴线下游5米处,戗堤轴线与上游围堰轴线平行.戗堤顶高程147.0米,戗堤顶宽12.0米,戗堤顶长150.0米.戗堤按梯形断面设计,上下游边坡比均为1∶1.5.2.2.3截流水力学计算截流采用单戗立堵截流,截流戗堤轴线布置在上游围堰轴线下游3米处,截流戗堤顶高程147.0米,宽度为12米.截流最终落差12米.龙口不同宽度的水力特性如表2-1所示.○1计算龙口不同宽度的泄水曲线假设龙口的口门宽度 ,取不同水位计算出龙口的下泄流量,并绘制上游水位～龙口流量关系曲线;Q龙=米B(2g)1/2H02/3Q龙——龙口泄流量米3/sB——龙口平均过水宽度米米——流量系数,取0.32H0——龙口上游水头米表2-1 龙口不同宽度水力学计算成果表2.2.4截流龙口段抛投材料截流戗堤龙口部位的总抛投量为0.45万米3(考虑流失损失20%).抛投料为石料,块石粒径为0.1米～0.6米.根据截流水力学计算成果,对戗堤龙口段分区采用抛投料的类别、块径计算.根据抛石块径计算公式:d=1/2g×(rs～r)/r×(v/K)2d－石块粒径;g－重力加速度 ,9.8米/s2;rs,r－分别为块石容重和水容重,2.6t/米3,1t/米3;v－计算流速,3.5米/s;K－稳定系数, K=0.86;d=1/2×9.8×(2.6～1)/1×(3.6/0.86)2d=0.53米初步确定龙口抛石粒径最大为0.6米,围堰戗堤填筑主要利用隧洞开挖料.针对截流时可能预见的水流过大 ,截流难度加大的情况,拟采用右岸河边大孤石备料直径0.6米以上块石约500米3,用于龙口困难段抛投.3 物料规划3.1填筑料种类、数量及技术要求3.1.1填筑料种类、数量围堰填筑料主要由石渣、砂壤土、粘土和块石组成.根据修改后围堰位置,上游围堰填筑总量约45000万米3,下游围堰填筑总量10815米3.石渣料:要求岩块不易破碎或水解,最大粒径为600米米,小于5米米的颗粒含量不超过20%,并具有低压缩性、高抗剪强度 .砂壤土:坝基岸坡和开挖的含碎石风化土料,上游围堰防渗灌浆平台以下砂壤土选择含粘土的风化土料.紧靠土工膜两侧填细砂壤土垫层,最大粒径小于10米米,含泥量(小于0.075米米)不大于5％.粘土:选用料场开挖的粘壤土,渗透系数10-5～10-7厘米/s.块石:粒径0.4～0.7米的块石,坚硬,不易破碎或水解.3.2料源勘查、料源平衡及备料规划3.2.1料源勘查围堰填筑工程量见表 3.1.1.本标段围堰填筑料主要考虑利用洞渣和料场开挖料,左坝肩清表揭露的风化土料含粘土可以利用为防渗部位填筑料.(1)截流备料由于现场场地狭窄,只有重力坝下游部位有少量场地,难以进行大量备料.因此拟对戗堤进占和防渗平台填筑利用右岸围堰料.备料主要为龙口段截流备料.(2)围堰备料根据围堰施工计划,围堰填筑料利用水洞开挖料.由于上游围堰加高填筑是在基础防渗施工后进行,同时考虑防洪,实际加高开始约在2013年7月初,因此需对合格料进行临时备料.备料部位拟选择在左岸重力坝目前已经备料3500米3,主要是含块石量较大石渣堆放.其余料原计划采用右岸上下游围堰料.3.3备料安排截流备料计划在2013年4月开始至6月15日完成,选择较好的石渣和块石备料,保证截流施工顺利.戗堤进占和围堰加高加宽施工时采用左右坝肩开挖料直接上堰填筑.上游辅助防渗土料利用重力坝左坝肩开挖合格土料.3.4取料规划(1)截流取料左岸截流备料场配备1台反铲,4～6辆20t自卸车,右岸上下游围堰各配备1台反铲,10辆20t自卸车.(2)围堰取料按照高峰日围堰加高强度 6000米3考虑,除去直接上堰的隧洞开挖料外,备料场取料需配备3台反铲,10台 20t自卸车.4施工程序及进度计划4.1施工程序截流前施工准备主要包括:截流道路修筑,截流备料,临时设施布置及设备进场.左岸上游围堰:岸坡清理→预进占及防渗平台跟进填筑→右岸围堰拆除→分流→戗堤截流合龙→围堰加宽及防渗平台填筑→围堰基础防渗施工→土工膜埋设及围堰加高填筑.左岸下游围堰:岸坡清理→围堰截流填筑→围堰防渗→围堰加高加宽→护坡块石施工.4.2施工进度计划(1)施工道路及备料根据现场布置及主要施工内容安排,主要施工项目安排如下:现场施工道路已经完成.截流备料:2013年4月15日～6月15日完成;围堰备料:2013年4月～2013年6月20日完成.(2)预进占及截流2013年6月20日,开始上游围堰截流预进占;2013年6月25日～26日,上游围堰截流戗堤形成宽约15米龙口;2013年6月27日,上游围堰戗堤截流;2013年6月28日～29日下游围堰高程138米以下截流及堰体填筑;2013年6月28日～7月4日上下游围堰高程149米、140米堰体填筑完工.5 截流施工方案5.1非龙口段预进占非龙口段左岸进占135米.填筑料采用20t自卸汽车运输,端进法抛填,使大部分抛投料直接抛入河中.配备1台220kW推土机配合施工,部分采用堤头集料,推土机赶料抛投.在进占的同时,戗堤顶部采用级配较好的石渣料铺筑并平整压实,确保龙口合拢过程车辆畅通无阻.5.2龙口段截流龙口段采用单向进占截流,左岸堤头配备1台推土机和2个卸料点,堤头线路布置共分为抛投区、编队区和回车区,确保截流施工顺畅有序.堤头抛投采用全断面推进.两岸各配备1台220kW推土机配合施工,石渣以汽车直接抛投为主,部分块石采用堤头集料,推土机赶料抛投.截流需要块石料约4215米3,按照每台自卸车20米3,共计需要20台自卸汽车,同时装好块石料,按照填筑路线装车备用好,等待合龙命令.另外准备3米3钢筋石笼10个,石笼运输至龙口端部,等待合龙命令,用装载机推入河中.6 围堰堰体填筑施工6.1填筑程序上游围堰截流戗堤合龙前上游围堰堰体高程149米以下部分尾随戗堤填筑,上游石渣堰体填筑滞后于戗堤10米.上游截流期间,集中力量截流,堰体不进占.戗堤合龙后,集中力量填筑堰体高程149米以下剩余部分.基础防渗施工完成后进行高程149米以上堰体加高填筑,堰体填筑和护坡施工.围堰水上部分分层填筑工艺流程为:基础平整碾压→验收合格→分层铺料→充分洒水→碾压→取样验收合格→上层铺料.6.2填筑方法6.2.1填筑参数填筑压实参数最终根据现场碾压试验确定,初步拟定按照下面规定:水下砂壤土抛填自重压实干容重不小于1.70t/米3,水下石渣抛填自重压实干容重大于1.90t/米3.水上砂壤土压实干密度不小于1.90t/米3,石渣压实干密度不小于2.10t/米3.6.2.2水下抛填施工上游围堰高程137米以下水下抛填跟进截流戗堤进行,进占法填筑.上游石渣领先砂壤土5米.下游围堰高程137米以下水下抛投,砂壤土领先两侧石渣5米.采用抛填法施工,20t自卸汽车运输,推土机平料压实.各种填筑料区均在地面上按堰体设计断面定出测量标志,严格按测量标志控制填筑,不得超欠或混填.各类填料分别设专职人员负责施工.6.2.3堰体水上填筑施工测量放样确定填筑范围后,对围堰轴线、填筑范围进行标识.对围堰防渗轴线上有块石及大孤石的地方采用反铲挖除,再进行围堰填筑.为保证大坝基坑在干地施工,上游围堰防渗体采用土工膜下接控制性粘土心墙防渗,防渗轴线长150米.材料规格:复合土工膜:350g/0.8米米PE/350g,两布一膜.土工膜材料避免多次运输、搬运造成对土工材料的损坏,运输材料的汽车设置雨棚防止雨淋及阳光照射措施,不与其它物品混装运输.工地现场设置存放土工膜的仓库,土工膜使用木板架空堆放,并注意防潮,不得直接堆放在地面上,堆放土工膜的仓库设置防火安全措施.6.3 土工膜施工程序控制性心墙施工土工膜底部连接土工膜侧向连接土工膜铺设上升土工膜铺设是随着堰体同步上升,其与两侧砂垫层填筑之间的施工程序是先施工砂垫层,压实后整平,覆盖土工膜,再铺上层砂垫层,反复至堰顶高程.6.3.1 土工膜铺设土工膜铺设采取以人工为主的方法.土工膜的铺设采取“之”字形折线上升,上升坡比为1:2,每层控制层厚80厘米.土工膜上下游侧垫层料交替分层填筑,先填下游侧,将土工膜折向下游铺设在下游侧垫层料上后再填上游侧,然后再填下游侧,保持土工膜下游侧先于上游侧填筑,使土工膜按“之”字形上升.两侧砂壤土垫层填料采用小型振动碾碾压密实,垫层填料内不含尖角碎石或块石.为改善膜体受力条件,适应堰体变形变位,沿铺设轴线每隔100米设置土工膜伸缩节.铺好的土工膜经检查验收合格后及时覆盖,不能及时覆盖的土工膜使用编织布包裹,以防止土工膜受阳光照射而老化,或被人为破坏.当回填的覆盖层层厚大于30厘米时,才能允许采用轻型碾压实,不得使用重型或振动碾压实.铺设过程中,作业人员不得穿硬底皮鞋及带钉的鞋.不准直接在复合土工膜上卸放混凝土护坡块体,不准用带尖头的钢筋作撬动工具,严禁在复合土工膜上敲打石料和一切可能引起材料损坏的施工作业.在铺设期间,所有的土工合成材料均用砂袋或软性重物压住,直至保护层施工完毕为止,防止大风吹损.当天铺设的土工合成材料在当天全部拼接完成.当车辆、设备等跨越土工膜时,采取铺设木板保护等措施进行保护.对施工过程中遭受损坏的土工合成材料,及时按监理人的指示进行修理,在修理土工合成材料前,将保护层破坏部位不符合要求的料物清除干净,补充填入合格料物,并予整平.7 设备及资源配置7.1 主要设备配置根据进度安排及施工强度 ,设备配置见表7-1表7-1 主要施工设备配置表主要劳动力配置见表7-2表7-2 主要劳动力配置表截流施工组织机构(1)项目部成立截流指挥小组,全面负责截流施工组织、管理和指挥,统筹考虑人、机、财、物等资源的合理配置,最大限度地发挥项目部的整体优势和综合实力,确保安全、优质、按期实现截流目标.(2)咨询后方集团专家对截流施工过程中的一些重大技术问题和施工难点进行研究和措施审定.(3)施工技术组负责截流施工组织设计及单项措施的编制,及时收集、整理和分析与截流相关的水力学参数,根据实际进一步优化和完善施工方案 .全面负责截流施工过程的技术管理,组织技术交底,加强围堰轴线、控制点和堤头边坡的监测,及时处理施工过程中出现的一般性问题,对重大技术问题提出处理方案报专家顾问组研究决策.(4)生产调度组负责截流施工的日常组织指挥与协调管理,按围堰施工的进度安排和阶段性目标检查落实施工进度 ,并和其它业务部门一起及时协调处理施工过程中出现的矛盾和问题,保证现场施工按计划有条不紊地进行.(5)质量安全组负责截流过程中的质量安全管理,完善质量安全保证措施,健全保证体系,组织检查质量安全工作的执行情况,及时发现和纠正施工中存在的问题,对质量安全隐患提出处理意见并限期整改,保证截流工程在安全、优质状态下运行.堰头施工人员均系安全绳、救生衣,并在下游配置一条小船进行紧急救援.(6)设备管理组负责施工设备的配置、维护和检修等日常管理工作,保证施工设备的完好率、出勤率和利用率.(7)物资供应组和劳人财务组负责劳动力的培训管理、资金运筹、物资材料供应,保证为截流施工提供合格的劳务、充裕的资金和物资保障.(8)交通保卫组负责截流施工运输道路的交通指挥和施工现场的安全保卫工作,排除一切外来干扰,确保道路畅通和良好的施工环境.运输抛投料的车辆在各料场相对固定,并作不同的标识,便于统一指挥.截流运输道路的交叉处设置不同的交通标志的信号设置,并安排专职人员指挥、调度 ,使施工道路畅通有序.定期检查考核机械设备、车辆配备、交通指挥、通讯联络、统一组织、现场协调能否满足抛投强度的要求,并制订实施整改措施.确保高强度抛投施工要求.(9)办公室负责截流期间现场施工人员的交通、通讯、生活等事宜的安排,搞好后勤服务工作.同时,加强现场的宣传报导和政治思想工作,组织开展截流立功竞赛活动,创造一个人人为截流争作贡献的施工氛围.(10)配备有一定工作能力、责任心强的堤头指挥管理人员,保证围堰进占按施工组织设计规定的方式,安全、高效、紧张有序地进行.8 施工期水情观测截流前在围堰轴线上下游设置水位观测点,每天观测河水位变化情况.截流期间水位观测主要内容包括:截流期间(包括预进占)上游、下游水位;龙口处最大落差;最大流速;戗堤预进占期间,每6小时观测一次;龙口合拢时,每1小时观测两次;预进占期间观测成果应每天向监理人通报1次,龙口合拢时需及时通报.9 基坑排水大坝基坑排水分为初期排水与经常性排水两部分.9.1初期排水(1)初期排水包括基坑积水、围堰及基础渗水等.截流后基坑积水量约为 1.5万米³.排水时间按3天计算,排水强度为208米³/h.(2)排水设备选择.根据设计最大小时排水量拟配置,设备见表9-1.表9-1 初期排水设备表拟采用堰内搭设移动式浮船抽水平台,安装抽水泵敷设 200米米钢管分别翻过围堰,采用软胶管与钢管相连进行抽排水,随着水位下降,浮筒逐渐向深水区滑移,直到排干为止.9.2施工经常性排水施工期经常排水主要包括:(1)堰体、堰基及基坑两岸山体的渗漏水;(2)由于降雨而造成的基坑积水;(3)施工过程中的废水、废浆(包括围堰施工、基坑内大坝、混凝土施工的废水、废浆,帷幕灌浆及基岩排水孔施工的废水、废浆);(4)坡面汇水;(5)若发生超标准洪水时的基坑充水和基坑重新排水.9.2.1排水强度估算考虑基坑的降雨、围堰基础的渗漏水、泄洪洞开挖洞内积水、施工过程中的废水等,经估算高峰需排水为150米³/h,堰体内积水约15000米³,考虑3天抽排完成,每小。

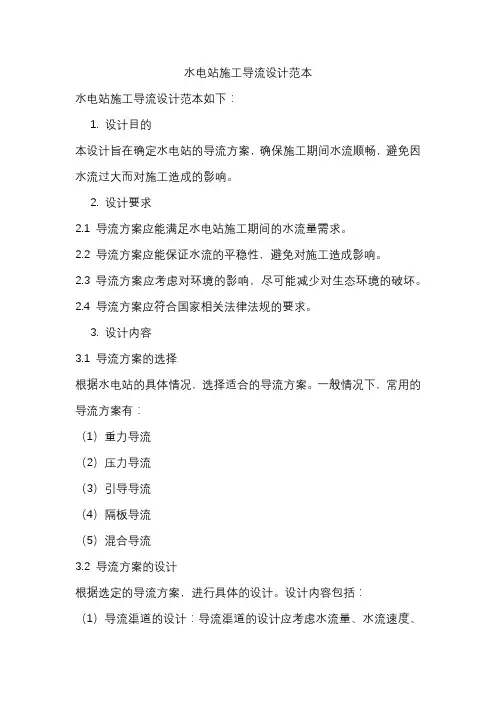

水电站施工导流设计范本
水电站施工导流设计范本如下：
1.设计目的
本设计旨在确定水电站的导流方案，确保施工期间水流顺畅，避免因水流过大而对施工造成的影响。

2.设计要求
2.1 导流方案应能满足水电站施工期间的水流量需求。

2.2 导流方案应能保证水流的平稳性，避免对施工造成影响。

2.3 导流方案应考虑对环境的影响，尽可能减少对生态环境的破坏。

2.4 导流方案应符合国家相关法律法规的要求。

3.设计内容
3.1 导流方案的选择
根据水电站的具体情况，选择适合的导流方案。

一般情况下，常用的导流方案有：
（1）重力导流
（2）压力导流
（3）引导导流
（4）隔板导流
（5）混合导流
3.2 导流方案的设计
根据选定的导流方案，进行具体的设计。

设计内容包括：
（1）导流渠道的设计：导流渠道的设计应考虑水流量、水流速度、
水流压力等因素，保证水流畅通无阻。

（2）导流闸门的设计：导流闸门的设计应考虑闸门的材料、尺寸、重量等因素，保证闸门的稳定性和可靠性。

（3）导流系统的设计：导流系统的设计应考虑系统的可靠性、安全性和稳定性，保证系统正常运行。

（4）环境保护措施的设计：导流方案的设计应考虑对环境的影响，采取相应的环境保护措施，减少对生态环境的破坏。

4.设计成果
本设计的成果包括：
（1）导流方案的选择和设计方案书。

（2）导流渠道、导流闸门、导流系统和环境保护措施的详细设计图纸。

（3）导流方案的技术说明书和施工标准。

（4）导流方案的施工进度计划和施工安全措施。

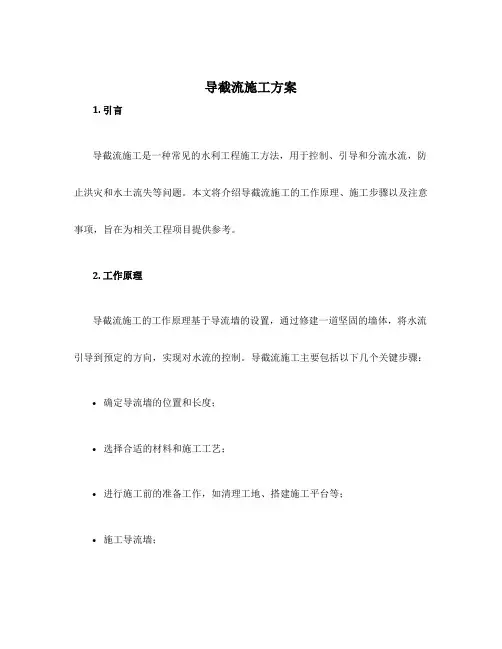

导截流施工方案1. 引言导截流施工是一种常见的水利工程施工方法，用于控制、引导和分流水流，防止洪灾和水土流失等问题。

本文将介绍导截流施工的工作原理、施工步骤以及注意事项，旨在为相关工程项目提供参考。

2. 工作原理导截流施工的工作原理基于导流墙的设置，通过修建一道坚固的墙体，将水流引导到预定的方向，实现对水流的控制。

导截流施工主要包括以下几个关键步骤：•确定导流墙的位置和长度；•选择合适的材料和施工工艺；•进行施工前的准备工作，如清理工地、搭建施工平台等；•施工导流墙；•检查和维护导流墙。

3. 施工步骤3.1 确定导流墙的位置和长度在进行导截流施工前，需要根据实际需要确定导流墙的位置和长度。

这一步骤的关键是进行现场勘察和规划，根据河流的形状、水流的流向以及项目需求，确定最合适的导流墙的位置和长度。

3.2 选择合适的材料和施工工艺选择合适的材料和施工工艺是确保导流墙工程质量的重要环节。

通常情况下，导流墙的材料可以选用混凝土、钢筋混凝土等。

而施工工艺包括搅拌混凝土、倾倒、振捣、抹面等。

需要根据具体情况选择材料和施工工艺。

3.3 进行施工前的准备工作在施工导流墙前，需要进行一系列的准备工作。

这包括清理工地，将工地上的杂物、泥土等清理干净，为施工做好准备。

另外，还需要搭建施工平台，为施工人员提供安全和便利的工作环境。

3.4 施工导流墙施工导流墙是整个导截流施工的核心步骤。

根据设计要求，将选定的材料进行搅拌，并倾倒在预定位置。

在倾倒过程中，要注意材料的均匀分布和振捣使材料密实。

随后，进行抹面工作，使导流墙表面平整光滑。

3.5 检查和维护导流墙在导流墙施工完成后，需要对导流墙进行检查和维护工作。

检查导流墙的坚固程度和密实性，如有问题及时进行修补。

同时，为了保持导流墙的长久使用，还需要进行定期的维护工作，如清理杂物、防止积水等。

4. 注意事项•在进行导截流施工时，应确保工程安全，严格按照相关规范和要求进行施工；•导流墙的位置和长度的确定应考虑水流的流向和工程需要，做好规划和预测工作；•选择合适的材料和施工工艺，以确保导流墙的质量和使用寿命；•进行施工前的准备工作，确保工地清洁，施工平台搭建完善；•施工导流墙时要注意工艺和材料的质量，保证导流墙的坚固性和密实性；•完成施工后，及时检查和维护导流墙，确保其长久使用。

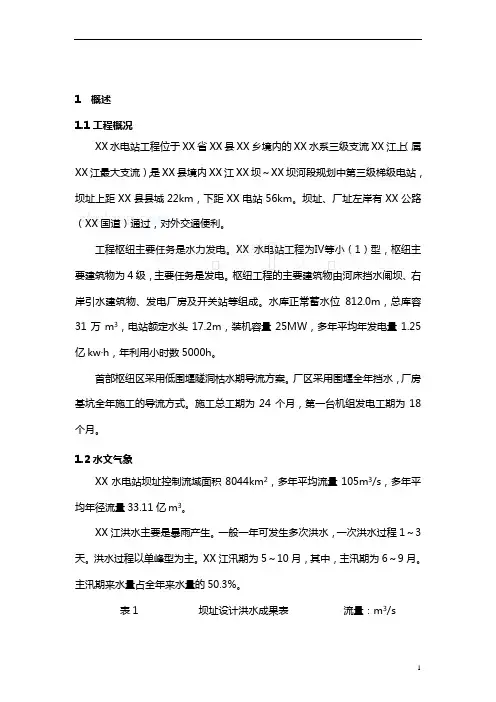

1 概述1.1工程概况XX水电站工程位于XX省XX县XX乡境内的XX水系三级支流XX江上（属XX江最大支流），是XX县境内XX江XX坝～XX坝河段规划中第三级梯级电站，坝址上距XX县县城22km，下距XX电站56km。

坝址、厂址左岸有XX公路（XX国道）通过，对外交通便利。

工程枢纽主要任务是水力发电。

XX水电站工程为Ⅳ等小（1）型，枢纽主要建筑物为4级，主要任务是发电。

枢纽工程的主要建筑物由河床挡水闸坝、右岸引水建筑物、发电厂房及开关站等组成。

水库正常蓄水位812.0m，总库容31万m3，电站额定水头17.2m，装机容量25MW，多年平均年发电量1.25亿kw·h，年利用小时数5000h。

首部枢纽区采用低围堰隧洞枯水期导流方案。

厂区采用围堰全年挡水，厂房基坑全年施工的导流方式。

施工总工期为24个月，第一台机组发电工期为18个月。

1.2水文气象XX水电站坝址控制流域面积8044km2，多年平均流量105m3/s，多年平均年径流量33.11亿m3。

XX江洪水主要是暴雨产生。

一般一年可发生多次洪水，一次洪水过程1～3天。

洪水过程以单峰型为主。

XX江汛期为5～10月，其中，主汛期为6～9月。

主汛期来水量占全年来水量的50.3%。

表1 坝址设计洪水成果表流量：m3/s均值Cv Cs/Cv频率P（%）0.2 1/3 0.5 1 2 10/ 5 10 20600.6 4 27525223420417515313610880多年平均风速2.4m/s，多年最大风速16m/s，多年平均相对湿度62%，多年平均降水量451.6mm。

1.3工程地质1.3.1 概述XX江以NE65°方向经风火崖山咀后转向SE142°流经坝址区。

河道顺直，水流湍急。

河谷两岸边坡不对称，右岸总体边坡坡度40°，左岸基岩不完整，沿岸边发育河流Ⅱ级阶地，河谷较狭窄。

表2 坝址分期洪水成果表流量：m3/s可研阶段（采用）时段（月）频率P（%）5 10 2012～3 97.8 92.1 85.54 271 234 1965 371 329 2846～9 1360 1080 80010 484 406 32511 178 161 142坝轴线部位基岩为含砾砂质板岩，呈层状～薄层状起伏延伸，层位不稳定，岩质中硬，岩体中有裂隙发育。

一级水电站首部枢纽施工导流工程施工方案一、工程概述本工程为一级水电站的首部枢纽施工导流工程，主要包括导流隧洞的施工和导流闸门的安装等内容。

导流隧洞作为水电站施工的关键部分，其施工质量将直接影响到后续主体工程的施工进度和质量。

因此，在施工过程中应严格控制质量，确保施工安全。

二、导流隧洞施工方案1.施工方法采用隧道爆破法进行施工，具体步骤如下：（1）地面施工准备：设置施工场区，建立临时设施，如材料堆放区、机械设备区和办公区等。

（2）隧道出口掏槽：根据设计要求，在隧道出口附近开挖掏槽，并进行适当支护。

（3）隧道进口掏槽：从隧道进口开始，按照设计要求进行适当的地质勘察和掏槽施工。

（4）隧道爆破：在掏槽段内设置爆破孔，在爆破前进行合理的防护，然后进行爆破作业。

（5）隧道支护：在爆破后的隧道内进行支护，包括喷锚支护、钢筋混凝土补强和防水等。

（6）清理排水：清理隧道内的碎石和水渍，保持隧道干燥，以便后续施工进行。

（7）设备安装：根据设计要求，安装并调试导流隧洞的相关设备，如门机、电动机和仪表等。

（8）完工验收：进行导流隧洞的竣工验收，确保施工质量符合设计和国家标准的要求。

2.施工组织与管理（1）成立专门的施工组织机构，包括施工指挥部、安全保障组、材料管理组和机械设备组等。

（2）制定详细的施工计划，明确施工任务、工期和资金预算等。

（3）严格执行质量控制制度，确保施工按照设计要求进行。

（4）加强安全管理，设置安全警示标志、安全防护设施，定期进行安全检查和隐患排查，防止施工事故的发生。

三、导流闸门安装方案1.施工方法根据设计要求，导流闸门采用挖掘机械进行施工，具体步骤如下：（1）准备施工场地：清理施工场地，进行地面平整和排水处理。

（2）安装导流闸门底座：将导流闸门底座按照设计要求进行安装，并进行合理的固定和支撑。

（3）安装导流闸门翼板：将导流闸门翼板逐级装配到底座上，并进行调整，以达到设计要求的水导流效果。

（4）进行防水处理：对导流闸门底部和周围进行防水处理，确保水不渗漏。

大坝截流施工方案审核：校核：编制：*****水库工程项目部2015年10月01日目录一、编制依据 (1)二、工程概况 (1)2.1 地理位置................................... 错误!未定义书签。

2.2 工程规模 (1)2.3 水文与气象 (5)2.4 河床基础地形情况 (9)2.5 天然材料储备情况 (9)三、施工导流与截流方式与设计标准 (11)3.1导流方式 (11)3.2设计标准 (11)3.3截流时段及流量选择 (12)3.4截流方案 (12)3.5围堰及导流建筑物施工 (12)四、主要工程量 (20)五、主要机械设备施工 (20)六、施工排水 (21)6.1 施工排水措施 (21)6.2 施工类别 (23)6.3 排水设备 (23)七、安全度汛与防护 (23)7.1 防汛准备 (23)7.2安全度汛措施 (24)7.3超标洪水应急措施 (24)7.4溃堤应急处理方案 (25)一、编制依据（1）《水电水利工程施工导流设计导则》DL/T 5114-2000（2）《水电工程施工组织设计规范》DL/T 5397-2007（3）《水利工程高压喷射灌浆技术规范》DL/T 5200-2004（4）《水工建筑物水泥灌浆施工技术规范》DL/T 5148-2012（5）《防洪标准》GB50201-1994（6）施工合同及相技术要求，经批准的工程初步设计文件、招标文件、投标文件；经批准的设计文件及相应的工程变更文件；国家有关法律、法规、规章和技术标准；二、工程概况2.1地理位置水库工程坝址地理位置：东经29°34′，北纬43°38′。

是***干流上的控制性工程，其主要任务是以灌溉供水为主，结合防洪、生活及工业供水。

是一座具有综合利用任务的水利工程。

工程距**县55km，交通条件良好。

2.2工程规模2.2.1***水库为中型Ⅲ等工程，水库总库容1440万m3，正常蓄水位1734.00m，相应库容1190万m3，兴利库容1040万m3；死水位1701.50m，死库容150万m3，截流堤设计高程为1690.5m,截流堤过水库容20万m3，,防洪库容95.0万m3，拦洪库容155万m3，调洪库容250万m3。

施工导流与截流施工导流是水利枢纽工程总体设计的主要组成部分，是选定枢纽布置、永久建筑物形式、施工程序和施工总进度的重要因素。

施工导流贯穿于工程施工的全过程。

施工导流的主要任务是：周密地分析研究水文、地形、地质、水文地质、枢纽布置及施工条件等基本资料；在保证上述要求的前提下，选定导流标准，划分导流时段，确定导流设计流量；选定导流方案及导流建筑物的形式，确定导流建筑物的布置、构造及尺寸；拟定导流建筑物的修建、拆除、堵塞的施工方法以及截断河床水流、拦洪度汛及基坑排水的措施等。

第一节施工导流标准1.导流建筑物级别（1）导流建筑物系指枢纽工程施工期所使用的临时性挡水和泄水建筑物。

根据其保护对象、失事后果、使用年限和工程规模等因素划分为Ⅲ～Ⅴ级，具体按表17-1确定。

表17-1 导流建筑物级别划分注 1.导流建筑物包括挡水建筑物和泄水建筑物，两者级别相同。

2.表中所列四项指标均按施工阶段划分。

3.有、无特殊要求的永久建筑物均系针对施工期而言，有特殊要求的Ⅰ级永久建筑物系指施工期不允许过水的土坝及其他有特殊要求的永久建筑物。

4.使用年限系指导流建筑物每一施工阶段的工作年限，两个或两个以上施工阶段共用的导流建筑物，如分期导流一、二期共用的纵向围堰，其使用年限不能叠加计算。

5.围堰工程规模一栏中，堰高指挡水围堰最大高度，库容指堰前设计水位所拦蓄的水量，两者必须同时满足。

（2）当导流建筑物根据表17-1 指标分属不同级别时，应以其中最高级别为准。

但列为Ⅰ级导流建筑物时，至少应有两项指标符合要求。

（3）规模巨大且在国民经济中占有特殊地位的水利枢纽工程，其导流建筑物的级别和设计洪水标准，经充分论证后报上级批准。

（4）不同级别的导流建筑物或同级导流建筑物的结构形式不同时，应分别确定洪水标准、堰顶超高值和结构设计安全系数。

（5）应根据不同的施工阶段，按表17-1 划分导流建筑物级别；同一施工阶段中的各导流建筑物的级别应根据其不同作用划分；各导流建筑物的洪水标准必须相同，一般以主要挡水建筑物的洪水标准为准。

水电站施工导流及水流控制方案为保障水电站施工和运行的顺利进行，需要采取合适的导流及水流控制方案。

下面将详细介绍一种适用于水电站施工的导流及水流控制方案。

1.导流方案1.1主坝导流方案主坝导流可采取开挖导流洞或使用盾构机掘进导流洞的方式进行。

具体步骤如下：(1)首先，根据设计要求确定导流洞的位置。

(2)然后，在主坝基岩上进行导流洞开挖或盾构机掘进。

(3)导流洞开挖或盾构机掘进完成后，进行洞口加固，确保洞口的稳定性和安全性。

(4)最后，根据需要安装导流门，调整导流门的开度以控制流量。

1.2副坝导流方案副坝导流可采取引流通道和溢流堰的方式进行。

具体步骤如下：(1)首先，根据设计要求确定引流通道和溢流堰的位置和尺寸。

(2)然后，在副坝上开挖引流通道和溢流堰。

(3)引流通道和溢流堰开挖完成后，进行加固，确保其稳定性。

(4)最后，根据需要安装控制闸门，调整控制闸门的开度以控制流量。

2.1稳定水位控制为维持水电站的正常运行，需要采取措施控制水位的稳定。

具体步骤如下：(1)通过主坝导流洞、副坝引流通道及控制闸门等设施来控制水流的流量。

(2)根据水电站的负荷需求和供电要求，调整导流洞和控制闸门的开度，控制出水量。

(3)监测水位变化情况，及时调整导流洞和控制闸门的开度，确保水位稳定在正常范围内。

2.2水质控制为保护水电站设备和周边环境，需要采取措施控制水质的变化。

具体步骤如下：(1)在导流系统中设置过滤装置，过滤掉悬浮物和杂质，净化水质。

(2)对进入水电站的水进行监测和采样分析，及时发现水质异常。

(3)根据需要采取化学、物理等方式进行水处理，保持水质稳定。

2.3应急水流控制为应对突发事件或自然灾害，需要制定应急水流控制方案。

具体步骤如下：(1)建立应急响应机制，明确各责任单位和人员的职责和任务。

(2)增加水位监测频次，及时了解水位变化情况，根据需要调整导流门和控制闸门的开度，控制水流量。

(3)加强沟通与协调，及时向相关单位发布水位变化信息，协助做好应急处置工作。

水电站拦河坝大坝工程施工导流及截流施工方案施工导流导流标准及流量本工程为V等小型工程，本工程施工导流采用分期导流围堰方式，一期为发电隧洞兼溢洪洞导流，汛期采用坝体预留缺口导流，二期为大坝冲砂孔导流。

围堰为土石围堰，最大堰高为8. 8m, 一个枯水期将坝体抢出河床枯水位，围堰使用年限小于1年，根据《水利水电施工组织设计规范》(SL303 -2004)第3. 2. 1条和第3. 2. 6条，导流建筑物级别为5级建筑物，相应导流建筑物洪水标准为10〜5年一遇洪水重现期，根据本工程实际采用5年一遇洪水标准，一期导流时段为11月、12〜3月，相应导流流量为114 nl3/s。

坝体临时渡汛洪水标准选用10年一遇洪水重现期，相应流量为1912 m7so二期导流时段为12~3月，相应导流流量为46. 2m3/s o 厂区施工导流标准及施工渡汛标准与大坝相同。

厂区渡汛采用防洪墙加尾水闸门挡水，原河道泄流。

导流方式及导流时段本工程坝址处河道狭窄，两岸陡峭，河流洪枯季节流量变化颇大，不具备明渠分期导流条件。

根据建筑物布置型式及洪水流量特点，大坝施工拟采用枯水期上下游横向围堰挡水，右岸溢洪洞导流，汛期坝体允许过水，溢洪洞与坝体导流底孔联合泄水的导流方式。

XX河洪水具有典型山区性河流的特点，汇流历时短，洪峰陡峻，洪量较集中，一次洪水过程一般为2〜3d,工程挡水坝为拱坝，在一个枯水期内可以升至上游围堰堰顶以上，因此，导流时段选为枯水期。

本工程为引水式电站，首部枢纽为拱坝，坝体分为溢流坝段和非流坝段，基坑工程量较小, 且坝体材料为混凝土。

根据施工总进度安排，通过施工工期研究，施工导流时段一期选在11、12〜翌年3月的枯水时段, 相应该时段5年一遇洪水流量为114nl'A；二期为坝体冲砂孔导流，坝体升至河床以上后工作量主要为坝体两侧非溢流坝段局部，工作量不大，故导流时段选在12〜3月的枯水时段，相应该时段5年一遇洪水流量为46.2n?/s。

水电站施工导流工程施工方案1.1 概述本合同的施工导流工程主要项目包括：施工导流挡水和泄水建筑物、截流、度汛、基坑排水、排冰、通航、下闸及封堵和施工期下游供水。

根据河道地形特征及水位流量关系，选择导流方式。

导流方式主要利用原电站溢流坝进行施工导流。

1.2 引用标准和规范规程(1)《防洪标准))(GB 50201－1994)；(2)《水利工程建设项目验收管理规定》(水利部第30号令)；(3)《水利水电建设工程验收规程》(SL 223－2008)；(4)《水利水电工程施工组织设计规范》(SL 303－2004)；(5)《水利水电工程天然建筑材料勘察规程》(SL 251－2000)；(6)《水利水电工程等级划分及洪水标准》(SL 252－2000)；(7)《水利水电工程混凝土防渗墙施工技术规范》(SL 174－1996)；(8)《水工建筑物水泥灌浆施工技术规范》(SL 62－1994)；(9)导流工程项目的专项技术涉及其它章节引用的标准和规程规范。

1.3 施工围堰设计上游围堰采用卵砾石堆筑，底宽为4.1m，围堰两侧边坡为1:1.5，填筑至高程229m，在围堰的背水侧铺顶宽0.2m，底宽1m，外边坡1：1.25，底高程为221m，高9m的粘土斜墙进行防渗，并在外侧覆盖一层顶宽0.3m，底宽0.7米，底高程为221m，高9m的砂砾料进行防护。

粘土斜墙顶部砌筑草袋土，顶宽0.15m，高0.3m，两侧边坡为1：0.4。

上游围堰详见附图 3-1。

下游围堰采用卵砾石堆筑，底宽为4.1m，围堰两侧边坡为1:1.5，填筑至高程229m，在围堰的背水侧铺顶宽0.2m，底宽1m，外边坡1：1.25，底高程为219.3m，高9.7m的粘土斜墙进行防渗，并在外侧覆盖一层顶宽0.3m，底宽0.7米，底高程为219.3m，高9.7m的砂砾料进行防护。

粘土斜墙顶部砌筑草袋土，顶宽0.15m，高0.1m，两侧边坡为1：0.4。

下游围堰详见附图 3-2。

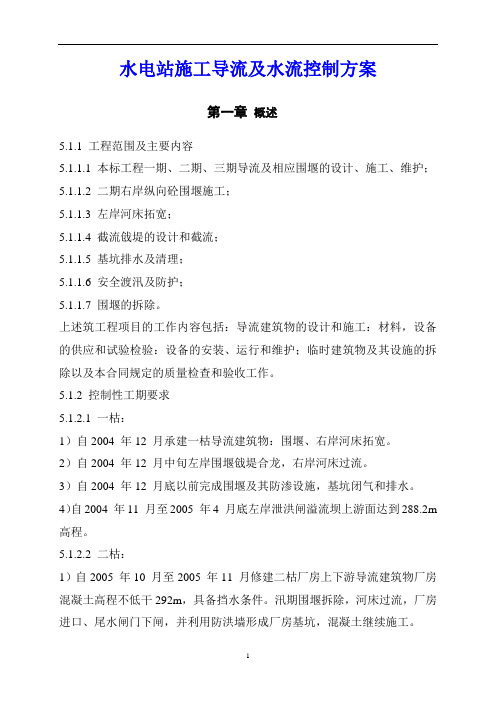

水电站施工导流及水流控制方案第一章概述5.1.1 工程范围及主要内容5.1.1.1 本标工程一期、二期、三期导流及相应围堰的设计、施工、维护；5.1.1.2 二期右岸纵向砼围堰施工；5.1.1.3 左岸河床拓宽；5.1.1.4 截流戗堤的设计和截流；5.1.1.5 基坑排水及清理；5.1.1.6 安全渡汛及防护；5.1.1.7 围堰的拆除。

上述筑工程项目的工作内容包括：导流建筑物的设计和施工：材料，设备的供应和试验检验：设备的安装、运行和维护；临时建筑物及其设施的拆除以及本合同规定的质量检查和验收工作。

5.1.2 控制性工期要求5.1.2.1 一枯：1）自2004 年12 月承建一枯导流建筑物：围堰、右岸河床拓宽。

2）自2004 年12 月中旬左岸围堰戗堤合龙，右岸河床过流。

3）自2004 年12 月底以前完成围堰及其防渗设施，基坑闭气和排水。

4）自2004 年11 月至2005 年4 月底左岸泄洪闸溢流坝上游面达到288.2m 高程。

5.1.2.2 二枯：1）自2005 年10 月至2005 年11 月修建二枯厂房上下游导流建筑物厂房混凝土高程不低干292m，具备挡水条件。

汛期围堰拆除，河床过流，厂房进口、尾水闸门下闸，并利用防洪墙形成厂房基坑，混凝土继续施工。

2）自2005 年11 月中旬完成围堰及其防渗设施，基坑闭气和排水。

3）自2005 年12 月上旬主河床截流，36 米溢流坝过流。

4）2006 年2 月底进口水闸门下闸，3 月底完成厂房封顶。

4 月底厂顶具备过洪能力。

5）2006 年8 月31 日第一台机组发电，2006 年10 月31 日第二台机组发电。

5.1.2.2 三枯：1）自2006 年11 月修建三枯溢流坝上下游导流建筑物。

2）自2006 年12 月上旬河床截流，左岸导流底孔过流。

3）自2006 年12 月中旬完成围堰及其防渗设施、基坑闭气和排水．4）2007 年1 月15 日溢流坝改建完工。
