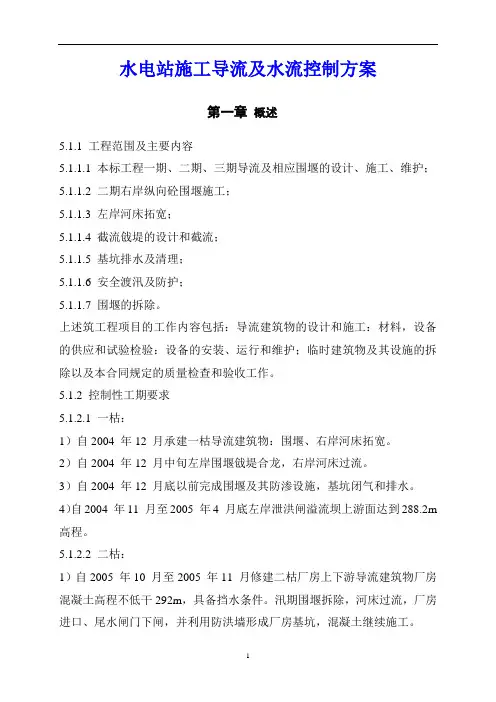

水电站施工导流及水流控制方案第一章概述5.1.1 工程范围及主要内容5.1.1.1 本标工程一期、二期、三期导流及相应围堰的设计、施工、维护；5.1.1.2 二期右岸纵向砼围堰施工；5.1.1.3 左岸河床拓宽；5.1.1.4 截流戗堤的设计和截流；5.1.1.5 基坑排水及清理；5.1.1.6 安全渡汛及防护；5.1.1.7 围堰的拆除。
上述筑工程项目的工作内容包括：导流建筑物的设计和施工：材料，设备的供应和试验检验：设备的安装、运行和维护；临时建筑物及其设施的拆除以及本合同规定的质量检查和验收工作。
5.1.2 控制性工期要求5.1.2.1 一枯：1）自2004 年12 月承建一枯导流建筑物：围堰、右岸河床拓宽。
2）自2004 年12 月中旬左岸围堰戗堤合龙，右岸河床过流。
3）自2004 年12 月底以前完成围堰及其防渗设施，基坑闭气和排水。
4）自2004 年11 月至2005 年4 月底左岸泄洪闸溢流坝上游面达到288.2m 高程。
5.1.2.2 二枯：1）自2005 年10 月至2005 年11 月修建二枯厂房上下游导流建筑物厂房混凝土高程不低干292m，具备挡水条件。
汛期围堰拆除，河床过流，厂房进口、尾水闸门下闸，并利用防洪墙形成厂房基坑，混凝土继续施工。
2）自2005 年11 月中旬完成围堰及其防渗设施，基坑闭气和排水。
3）自2005 年12 月上旬主河床截流，36 米溢流坝过流。
4）2006 年2 月底进口水闸门下闸，3 月底完成厂房封顶。
4 月底厂顶具备过洪能力。
5）2006 年8 月31 日第一台机组发电，2006 年10 月31 日第二台机组发电。
5.1.2.2 三枯：1）自2006 年11 月修建三枯溢流坝上下游导流建筑物。
2）自2006 年12 月上旬河床截流，左岸导流底孔过流。
3）自2006 年12 月中旬完成围堰及其防渗设施、基坑闭气和排水．4）2007 年1 月15 日溢流坝改建完工。
马堵山水电站金属结构设备设计和布置、选型优化陆伟【摘要】马堵山水电站为高水头、引水式电站，金属结构设备种类繁多、布置较为复杂。
扼要介绍金属结构设备的设计，并对闸门和启闭机的布置、选型作了方案比选和优化分析，使设备布置更加紧凑简化，设备选型更加经济合理。
【期刊名称】《人民珠江》【年(卷),期】2011(032)003【总页数】4页(P46-49)【关键词】金属结构；布置；优化；设计；马堵山水电站【作者】陆伟【作者单位】中水珠江规划勘测设计有限公司，广州510610【正文语种】中文【中图分类】TV341 概述马堵山水电站坝址位于红河(元江)干流红河哈尼族彝族自治州的个旧市和金平县境内，是《云南省红河(元江)干流梯级综合规划报告》推荐的12级开发方案中的第十个梯级。
马堵山梯级的开发任务以发电为主，为发展供水、库区航运创造条件。
水库总库容5.51亿m3，水库正常蓄水位217 m，死水位199m。
马堵山水电站为不完全年调节电站，电站装机3台，总容量288 MW，多年平均发电量131438万kW·h。
枢纽主要建筑物由拦河坝、泄洪表孔及底孔、冲沙孔、左岸引水隧洞进水口、有压隧洞及地面厂房等组成。
工程于2007年4月正式动工，2011年2月底第一台机组发电。
马堵山水电站金属结构设备主要包括:溢流坝工作闸门、排沙底孔工作闸门、冲沙孔工作闸门和引水洞进口快速启闭闸门，启闭设备为液压启闭机;溢流坝上游检修闸门、排沙底孔进口检修闸门及事故闸门、左岸冲沙孔事故闸门，启闭设备为坝顶双向门机;引水洞进口拦污栅启闭设备为耙斗式清污机;厂房尾水检修闸门启闭设备为单向门机。
2 金属结构设备设计2.1 溢流坝表孔金属结构设备溢流坝布置在河床中部，共设4孔溢流表孔，堰顶高程200.0m，孔口宽度15m，每孔设有1扇弧形工作闸门，一门一机布置，启闭设备为1台双吊点液压启闭机。
按规范要求，并结合本工程运行和下游淹没情况，在工作闸门上游设有检修闸门。

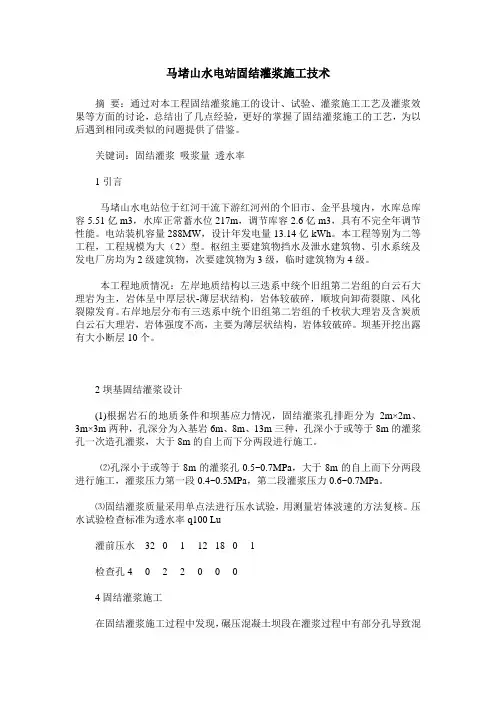

马堵山水电站固结灌浆施工技术摘要：通过对本工程固结灌浆施工的设计、试验、灌浆施工工艺及灌浆效果等方面的讨论，总结出了几点经验，更好的掌握了固结灌浆施工的工艺，为以后遇到相同或类似的问题提供了借鉴。
关键词：固结灌浆吸浆量透水率1引言马堵山水电站位于红河干流下游红河州的个旧市、金平县境内，水库总库容5.51亿m3，水库正常蓄水位217m，调节库容2.6亿m3，具有不完全年调节性能。
电站装机容量288MW，设计年发电量13.14亿kWh。
本工程等别为二等工程，工程规模为大（2）型。
枢纽主要建筑物挡水及泄水建筑物、引水系统及发电厂房均为2级建筑物，次要建筑物为3级，临时建筑物为4级。
本工程地质情况：左岸地质结构以三迭系中统个旧组第二岩组的白云石大理岩为主，岩体呈中厚层状-薄层状结构，岩体较破碎，顺坡向卸荷裂隙、风化裂隙发育。
右岸地层分布有三迭系中统个旧组第二岩组的千枚状大理岩及含炭质白云石大理岩，岩体强度不高，主要为薄层状结构，岩体较破碎。
坝基开挖出露有大小断层10个。
2坝基固结灌浆设计(1)根据岩石的地质条件和坝基应力情况，固结灌浆孔排距分为2m×2m、3m×3m两种，孔深分为入基岩6m、8m、13m三种，孔深小于或等于8m的灌浆孔一次造孔灌浆，大于8m的自上而下分两段进行施工。
⑵孔深小于或等于8m的灌浆孔0.5~0.7MPa，大于8m的自上而下分两段进行施工，灌浆压力第一段0.4~0.5MPa，第二段灌浆压力0.6~0.7MPa。
⑶固结灌浆质量采用单点法进行压水试验，用测量岩体波速的方法复核。
压水试验检查标准为透水率q100 Lu灌前压水32 0 1 12 18 0 1检查孔 4 0 2 2 0 0 04固结灌浆施工在固结灌浆施工过程中发现，碾压混凝土坝段在灌浆过程中有部分孔导致混凝土开裂、冒浆，左岸几个坝段吸浆量较大，串孔串浆较厉害。
为了保证灌浆质量，对出现的各种现象进行深入分析与论证，同时调整了工程施工参数。
浅谈云南省红河马堵山水电站导流洞塌方处理措施摘要：隧洞施工具有工作面狭窄、劳动条件差、工序多、干扰大等特点，工程实际中要求采用开挖后及时衬砌的施工措施。
尽管如此，工程施工中在不良地质或地下水活动较严重的地段常不可避免的发生不同程度的隧洞塌方。
本文结合云南省红河马堵山水电站导流洞塌方处理的实际情况，介绍“超前临时支撑法”在隧洞塌方处理中的应用，供广大施工管理人员参考。
关键词：隧洞施工；塌方；处理措施马堵山水电站位于红河干流红河哈尼族彝族自治州的个旧市和金平县境内，是《云南省红河（元江）干流梯级综合规划报告》推荐的12级开发方案中的第10个梯级。
导流隧洞布置于左岸，进口底板高程142m，出口底板高程140.5m，长773m，断面为城门型，开挖最大断面高18.2m，宽14.4m,面积为232.18m2，开挖最小断面高16m，宽12m,面积为167.5m2。
隧洞开挖分进出口两个工作面，采用上下台阶开挖法进行施工。
上半洞开挖至桩号0+533.6突然发生大塌方，第一段塌方桩号0+533.6～0+554，长度20.4m，塌渣体完全堵死洞身，塌体高度超过10m。
第二段塌方桩号0+554～0+564，约10m范围，塌落最大高度超过10m，顶部岩层完整，导流洞右侧围岩破碎，无自稳能力，塌方发生在后半夜，无人员伤亡。
1、塌方原因分析1.1.1此段洞向与岩层走向呈小角度斜交，全段均为全～强风化的千枚岩，强度低、稳定性差，并有节理、裂隙发育带，为ⅳ～ⅴ类围岩，原地质勘察资料与工程实际不符，对此次可能出现的塌方，没有可靠的预防处理技术措施。
1.1.2开挖后没有及时支护衬砌，围岩长期暴露，山岩压力增长，引起塌方。
2、塌方处理措施塌方发生后，项目部立刻成立工作小组，针对两段不同的塌方情况制作出相应的塌方处理方案。
2.1第一段塌方处理方案：①采用超前管棚支撑法及注浆固结法稳固上游侧破碎围岩，注浆前采用素喷混凝土封闭掌子面；②掌子面开挖，按照分层、分块、分序的原则进行；③一衬支护：拱架按常规施工方法进行，拱架间距由原设计的2m/榀调整为0.65m/榀，在地质过于破碎地段可加密拱架；由于顶部已塌空，顶部径向锚杆取消，上游面围岩破碎无法成孔，采用钻杆直接打入替代锚杆使用，下游面径向锚杆按原设计要求施工；增设土钉支护，土钉规格见附图；挂网及喷混凝土按原设计要求施工；拱顶塌空段拱架顶加原木，顶部回填混凝土，混凝土面设i16钢梁支撑顶部岩面，间距1.5m。

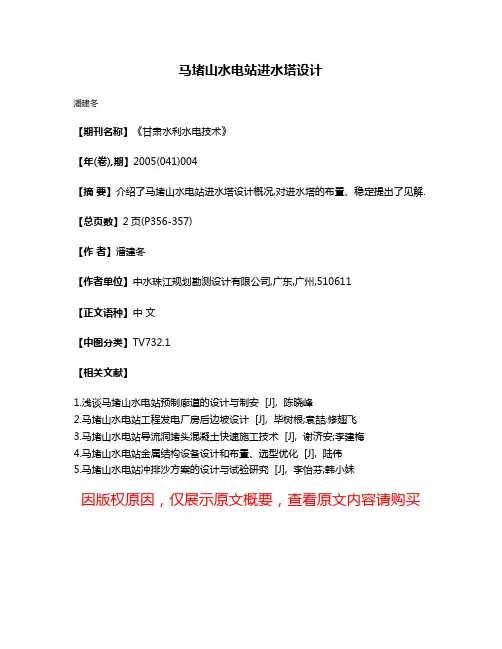

马堵山水电站进水塔设计
潘建冬
【期刊名称】《甘肃水利水电技术》
【年(卷),期】2005(041)004
【摘要】介绍了马堵山水电站进水塔设计概况,对进水塔的布置、稳定提出了见解.【总页数】2页(P356-357)
【作者】潘建冬
【作者单位】中水珠江规划勘测设计有限公司,广东,广州,510611
【正文语种】中文
【中图分类】TV732.1
【相关文献】
1.浅谈马堵山水电站预制廊道的设计与制安 [J], 陈晓峰
2.马堵山水电站工程发电厂房后边坡设计 [J], 毕树根;袁喆;修翅飞
3.马堵山水电站导流洞堵头混凝土快速施工技术 [J], 谢济安;李建梅
4.马堵山水电站金属结构设备设计和布置、选型优化 [J], 陆伟
5.马堵山水电站冲排沙方案的设计与试验研究 [J], 李怡芬;韩小妹
因版权原因，仅展示原文概要，查看原文内容请购买。

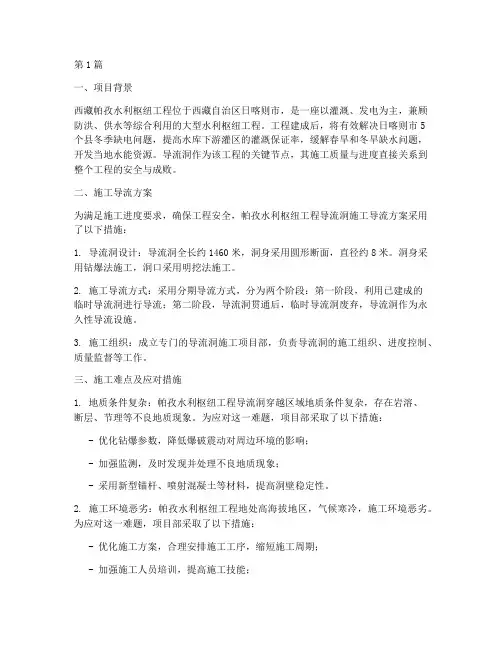

第1篇一、项目背景西藏帕孜水利枢纽工程位于西藏自治区日喀则市，是一座以灌溉、发电为主，兼顾防洪、供水等综合利用的大型水利枢纽工程。
