常规机电安装工程细部做法及要求

1、重点部位屋面：出屋面管道、设备的总体布置、走向、标高控制，防排烟风机的安装、屋面机房雨蓬及排水等构造。

顶棚：大堂、会议室、多功能厅、走道等顶棚主要策划末端设施的综合排布。

吊顶内：各种管道布置得当，安装牢固、穿墙封堵严密、便于检修；管道支架的制作、安装统一；基本与明装一致。

管道井：管道排布合理、安装牢固、封堵严密，油漆亮丽，支架位置正确、标识清晰。

卫生间：洁具、感应件、开关插座、地漏等位置与拼缝分中、对称，位置准确。

地下车库：各种管道布置得当，安装牢固、封堵严密、便于检修；管道支架的制作、安装统一。

设备机房：总体布局美观、合理，设备安装布置整齐、安装稳固、减振有效；基础布置整齐、标高一致；管道走向、坡度正确；设备排水沟槽整齐精细，排水走向清晰。

2、重点关注负面清单及扣分：●设备管道接口不严密，出现跑冒滴漏现象，扣15-20分；设备、机组等运行不平稳、噪音太大，扣8-10分；设备房无组织排水，扣5-8分；设备排列不整齐，或缺少减震措施，扣3-5分；设备两端异径管、软连接等不符合规范要求，扣1-2分；阀门、仪器仪表排布不整齐等，扣0.5-1 分。

●管道或风管安装整体刚度欠缺，扣8-10分；管道或风管连接不严密，每发现一处扣5-8分；管道或风管穿越防火区域无措施，或跨越变形缝无补偿，每发现处扣3-5分；管道或风管排列不整齐，扣1-2分；管道或风管穿越结构板、墙等无套管，或在套管中不居中，每发现一处扣0.5-1分。

2、重点关注●消防设施、卫生器具、防排烟设施等安装不牢固，每发现一处扣3-5分；消防设施、卫生器具、防排烟设施等设置不合理、排布不整齐，每发现一处扣1-2分。

●管道、风管及设备的保温(保冷)不完善，或保温层外出现冷凝水现象，每发现一处扣1-2分；管道、风管缺少标识，或管道、支架生锈等，每发现处扣0.5-1分。

2、重点关注序号给排水工程暖通工程1设备及连接管道安装1、动力设备运行状态；2、设备的排布、安装、减隔震；3、动力设备两端的异径管、软连接(可挠性接头) ；4、阀门、仪器仪表的排布、安装、朝向及量程；5、设备基础设置及排水措施；6、设备用房有组织排水。

机电安装工程主要施工方法及技术措施1、给排水、采暖工程安装⑴工艺流程⑵质量要求①施工现场具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。

②按照经批准的工程设计文件和施工技术标准进行施工，修改设计具有设计单位出具的设计变更通知单。

③管道工程所使用的主要材料、成品、半成品、配件、器具和设备具备质量合格证明文件、规格、型号及性能检测报告符合国家技术标准或设计要求。

进场时做检查验收，并经监理工程师核检确认。

④主要器具和设备有完整的安装使用说明书。

在运输、保管和施工过程中，采取有效措施防止损坏或腐蚀。

⑤阀门安装前，作强度和严密性试验。

试验在每批数量中抽查10%，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，逐个作强度和严密性试验。

⑥建筑给排水及采暖工程与各相关专业之间，进行交接质量检查，并形成记录；隐蔽工程在隐蔽前经验收各方检验合格后，才能隐蔽，并形成记录。

⑦管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，根据情况采取以下保护措施：在墙体两侧采取柔性连接。

要管道或保温层外皮上、下部留有不小于150㎜的净空。

在穿墙处做成方形补偿器，水平安装。

⑧在同一房间内，同类型的采暖设备、卫生器具及管道配件，除有特殊要求外，安装在同一高度上。

明装管道成排安装时，直线部分互相平行。

曲线部分：当管道水平或垂直平行时，与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径一致。

⑨管道支、吊、托架的安装，符合下列规定：位置正确，埋设平整牢固。

固定支架与管道接触紧密，固定牢固。

滑动支架灵活，滑托与滑槽两侧间留有3～5㎜的间隙，纵向移动量符合设计要求。

无热伸长管道的吊架、吊杆垂直安装。

有热伸长管道的吊架、吊杆向热膨胀的反方向偏移。

固定在建筑结构上的管道支架、吊架不得影响结构的安全。

支、吊架的安装间距符合规范要求。

⑩管道穿过墙壁和楼板，设置金属或塑料套管。

安装在楼板内的套管，其顶部高出装饰地面20㎜；安装在卫生间及厨房内的套管，其顶部高出装饰地面50㎜，底部与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

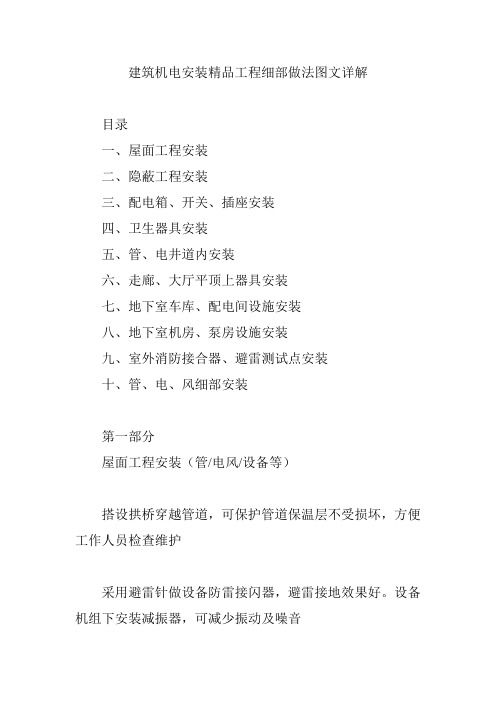

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。

设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。

支架底部、风管出口均做收口处理，整体布局和谐美观。

屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。

屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。

排水管出墙面，用石材拼成六角形装饰圈。

挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。

保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。

屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。

人性化提示：小心碰头、请勿踩踏。

屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。

保护壳制作工艺精湛。

阀门及开、关方向标识明显。

成排管道安装直线部分互相平行，弯曲部分曲率半径一致。

通气管制作成罗马柱，牢固美观。

桥架与支架排列整齐，制作工艺精细。

蘑菇型的通气管是安装技术与艺术的结合。

通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。

屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。

屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。

屋面管道支架采用大理石干挂外包，与屋面材质一致。

机电设备安装施工方法及技术要求1. 引言机电设备安装施工是指将机电设备安装到指定的工程场所并进行调试和调整的过程。

机电设备安装施工是工程项目中的关键环节，对于设备的正常运转和项目的顺利进行具有至关重要的作用。

本文将介绍机电设备安装施工的一般方法及技术要求。

2. 施工前准备在机电设备安装施工前，需要进行充分的准备工作，以确保施工的顺利进行。

主要的准备工作包括以下几方面：2.1 设备安装方案在施工前，需要制定详细的设备安装方案。

该方案应包括设备的具体安装位置、安装方式、安全措施等内容。

方案应由相关技术人员编制，并经过项目管理部门的审核和批准。

2.2 施工人员培训施工人员应具备一定的机电设备安装施工经验和技能。

在施工前，需要对施工人员进行培训，使其了解安全操作规程和设备安装的工艺要求。

2.3 施工材料准备根据设备安装方案，准备所需的施工材料和工具。

材料应符合国家相关标准，并经过质量检验。

工具应齐全、完好，并保持良好的工作状态。

2.4 施工现场清理在施工前，需要对施工现场进行清理，清除杂物和危险物品，保持施工现场的整洁和安全。

3. 安装施工方法机电设备安装施工方法包括设备的吊装、定位和连接等步骤。

下面将对这些步骤进行详细介绍。

3.1 设备吊装设备吊装是指将设备从运输工具或仓库中取出，并通过吊装设备安装到指定位置的过程。

设备吊装应按照设备的吊装要求进行，遵循相关的操作规程和安全要求。

在吊装过程中，需要注意保护设备外表面，避免损坏。

3.2 设备定位设备定位是指将吊装好的设备准确地放置到指定的位置，并与周围管道、线缆等设备连接起来的过程。

设备定位应按照设备安装方案进行，保证设备的稳固和安全。

3.3 设备连接设备连接是指将设备与周围系统进行连接，包括管道连接、电缆接线等。

连接过程应严格按照设备的安装要求和相关标准进行，确保连接的牢固和密封。

4. 技术要求机电设备安装施工的技术要求主要包括质量要求、安全要求和环保要求等方面。

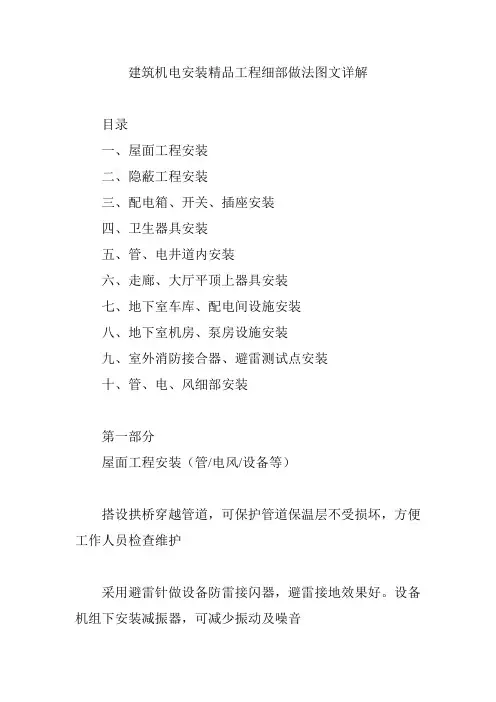

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。

设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。

支架底部、风管出口均做收口处理，整体布局和谐美观。

屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。

屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。

排水管出墙面，用石材拼成六角形装饰圈。

挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。

保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。

屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。

人性化提示：小心碰头、请勿踩踏。

屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。

保护壳制作工艺精湛。

阀门及开、关方向标识明显。

成排管道安装直线部分互相平行，弯曲部分曲率半径一致。

通气管制作成罗马柱，牢固美观。

桥架与支架排列整齐，制作工艺精细。

蘑菇型的通气管是安装技术与艺术的结合。

通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。

屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。

屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。

屋面管道支架采用大理石干挂外包，与屋面材质一致。

建筑机电安装细部做法配电箱1、配电柜安装:参照配电柜的宽厚尺寸，制作10号槽钢基础，按设计位置安装，在型钢基础的下面四角适当的位置钻孔，在地面相应位置用膨胀螺栓固定基础型钢，调整水平度;将配电柜与型钢基础对正，然后用螺栓固定，成排配电柜两两之间侧面用螺栓连接;按系统图或接线图要求将电缆、电线与相应的电器端子连接;将电源的接地线(PE线)、各回路的接地线(PE线)、金属导管的接地线接在配电柜的接地端子上。

配电室房门应加设防水防火挡鼠板，高度不低于0.7m。

控制质量要求:安装牢固，配电柜正面侧面的垂直度不大于3mm 每2m;成排配电柜前面平整度不大于2mm，顶高高差不大于2mm，相邻配电柜连接缝隙不大于2mm。

配电柜门内应粘贴配电系统图。

2、明配管进箱处理:对于明配导管，距配电箱300处进行固定;箱体采用开孔器开孔，孔径与管径相一致，开孔间距均匀，边沿间距不小于20mm;进入箱体的导管端部套丝，采用锁母固定，外露2~3扣丝;箱体与导管之间、箱体与装设电气部件的门之间采用编织软铜线进行接地连接，编织软铜线两端压接接线端子。

质量控制要点:管口进箱高度不大于5mm，户口齐全，一管一孔，上下锁母上紧。

3、桥架与配电箱的连接:配电箱顶部划线、钻孔，用电锯开条形孔，清理孔边沿毛刺，孔两端为弧形，两端尺寸小于桥架宽度10mm 左右，厚度小于等于桥架厚度的80%，孔中心与桥架中心对应，开孔处补漆，孔周边粘贴橡胶条护口。

箱体与桥架用1~1.5mm厚、90°的桥架连接片连接，连接螺栓丝头朝外，加设专用垫片，刃面朝向桥架连接片，螺栓外露2~3扣丝。

桥架与箱体采用4mm²黄绿双色多股软铜线或编织软铜线接地跨接。

4、箱(柜)内接线:先将线(缆)理顺，按照100~200mm的间距用尼龙扎带进行绑扎，拐角两侧30~50mm及分支处应设扎带，按照黄色(L1)、绿色(L2)、红色(L3)、淡蓝色(N)、黄绿相间色(PE)分别接入A相、B相、C相、N线、PE线端子上，多股线应压接线端子;标识:应在N、PE端子排附近刻写或粘贴“N'、“PE”标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在导线套上号码管;接地:配电箱(柜)的接地螺栓、箱门上的接地螺栓、电源进线回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直接连接，导通良好。

机电工程安装工艺细部节点做法优选1. 简介机电工程安装工艺细部节点的优选是指在机电工程的实施过程中，对于各个关键节点的工艺方法进行评估和选择，以确保工程的质量和效果能够达到最佳状态。

本文将从几个常见的细部节点入手，介绍它们的做法优选。

2. 优选方法2.1. 管道连接节点管道连接节点在机电工程中非常常见，其质量直接关系到整个管道系统的安全和稳定运行。

为了选择合适的连接节点，我们需要考虑以下几个方面：•适用性：连接节点的材料和形式是否适用于具体的工程场景。

不同的工程项目可能对材料的耐腐蚀性、耐压性、耐高温性等有不同的要求，因此需要根据实际情况做出选择。

•连接方式：常见的管道连接方式包括焊接、螺纹连接、法兰连接等。

在选择连接方式时，需要考虑它们的可靠性、安全性和施工方便性等因素。

对于需要频繁拆卸的部位，螺纹连接可能更加适合；而对于耐压要求较高的部位，焊接可能是更好的选择。

•施工工艺：连接节点的施工工艺也是需要考虑的因素之一。

施工工艺是否合理、操作方法是否规范会直接影响到连接节点的质量。

在施工过程中，需要注意焊接温度、焊接地点的清洁程度、焊接接头的密实性等。

2.2. 设备安装节点设备安装节点是机电工程中重要的一环，对设备的稳定性和性能发挥起到决定性的作用。

为了保证设备在工程中的安装节点的质量，应该注意以下几个方面：•基础处理：设备安装前，应对基础进行必要的处理，如地表的平整、加固等，以保证设备安装后的稳定性。

•运输和卸载：在设备运输和卸载的过程中，需要注意保护设备的外观和内部结构。

使用合适的工具和设备，并进行固定，避免在运输和卸载过程中产生损坏。

•安装位置：选择合适的安装位置，要考虑设备的使用需要、安全性需求和维护保养等因素。

•连接与固定：设备安装后，需要注意对它与周围设备和管道的连接和固定。

连接和固定的方式应保证稳固可靠，避免设备在使用过程中晃动或脱离连接。

•供电和调试：在设备安装节点完成后，还需要进行供电和调试工作，以保证设备能够正常运行，达到预期的效果。

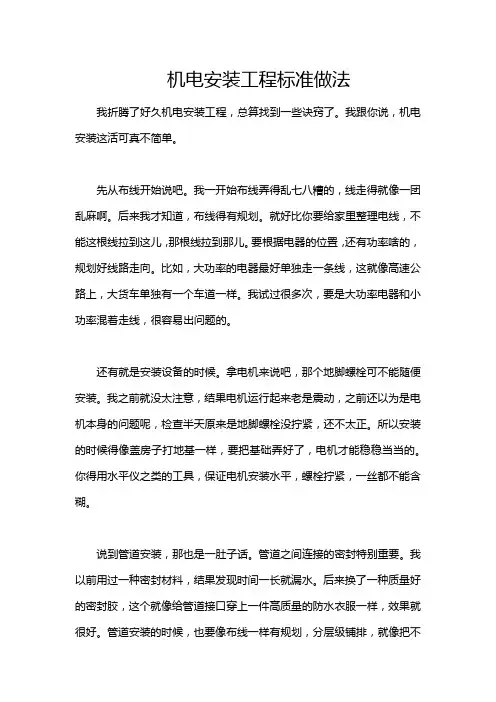

机电安装工程细部做法标准化文件（2014年7月版）1、使用说明1.1编制目的通过项目细部做法，提升产品质量，以高标准满足客户的需求，特编制该标准化文件。

1.2使用范围武汉公司开发建设的所有项目。

1.3 使用说明本标准用于项目机电安装部分，可作为招标文件的组成部分。

2、标准化做法本文件主要收集一些优秀项目的实际案例汇集而成，要求各项目在施工时用作参考，不仅限于以下做法，将在施工过程中不断修改完善。

项目名称：机电安装部分——屋面管道 图例：做法说明：1、 屋面管道必须搁置在固定支架上；2、 管道支架设置在混凝土基础上，严禁伸入到屋面构造层里；3、 支架和管道须刷油漆； 4、 支架基础面层与屋面面层做法同；5、 多层管道采用不同支架形式，互不干扰。

6、 管道安装平直、牢固，支架布置合理，面漆完好，标示清晰项目名称：机电安装部分——设备间管道支架做法 图例： 做法说明：1、地下室管道必须搁置在支架上，严禁直接安置在地面上。

2、支架设置在混凝土基础里。

3、根据整体效果，支架须刷油漆。

4、支架基础颜色与地面颜色协调。

项目名称：机电安装部分——地下室设备房有组织排水 图例： 做法说明：1、地下室设备房设备四周设置排水明沟。

2、根据整个设备房的色调，排水沟刷不同的且较显眼的颜色，以增强房间的外观感。

项目名称：机电安装部分—管道标示方法图例： 做法说明：1、管道根据功能用不同的颜色区分2、不同管道用文字标示3、管道安装横平竖直，保证质量。

项目名称：机电安装部分——设备基础做法图例： 做法说明：1、大型设备设置在混凝土基础上，其承载力满足要求。

2、基础色调与地面一致3、基础确保方正。

项目名称：机电安装部分——管道穿墙做法 图例：做法说明：1、防火封堵：穿墙线槽不能支撑在墙体上，应有挂架，每边应留5cm 空隙，用防火泥进行封堵，以便日后进行检修换线。

2、其他穿墙管道：确保一个标高面，管道与墙接触处用专用配套盖子封住。

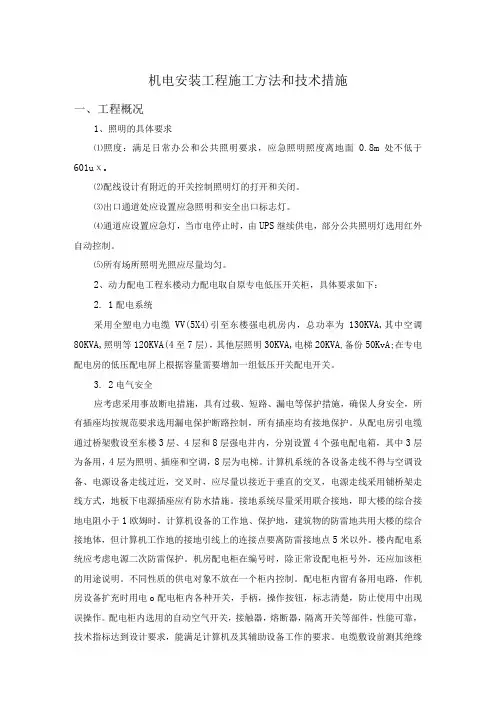

机电安装工程施工方法和技术措施一、工程概况1、照明的具体要求⑴照度：满足日常办公和公共照明要求，应急照明照度离地面0.8m处不低于601uχo⑵配线设计有附近的开关控制照明灯的打开和关闭。

⑶出口通道处应设置应急照明和安全出口标志灯。

⑷通道应设置应急灯，当市电停止时，由UPS继续供电，部分公共照明灯选用红外自动控制。

⑸所有场所照明光照应尽量均匀。

2、动力配电工程东楼动力配电取自原专电低压开关柜，具体要求如下：2.1配电系统采用全塑电力电缆VV(5X4)引至东楼强电机房内，总功率为130KVA,其中空调80KVA,照明等120KVA(4至7层)，其他层照明30KVA,电梯20KVA,备份50KvA;在专电配电房的低压配电屏上根据容量需要增加一组低压开关配电开关。

3.2电气安全应考虑采用事故断电措施，具有过载、短路、漏电等保护措施，确保人身安全，所有插座均按规范要求选用漏电保护断路控制，所有插座均有接地保护。

从配电房引电缆通过桥架敷设至东楼3层、4层和8层强电井内，分别设置4个强电配电箱，其中3层为备用，4层为照明、插座和空调，8层为电梯。

计算机系统的各设备走线不得与空调设备、电源设备走线过近，交叉时，应尽量以接近于垂直的交叉，电源走线采用铺桥架走线方式，地板下电源插座应有防水措施。

接地系统尽量采用联合接地，即大楼的综合接地电阻小于1欧姆时，计算机设备的工作地、保护地，建筑物的防雷地共用大楼的综合接地体，但计算机工作地的接地引线上的连接点要离防雷接地点5米以外。

楼内配电系统应考虑电源二次防雷保护。

机房配电柜在编号时，除正常设配电柜号外，还应加该柜的用途说明。

不同性质的供电对象不放在一个柜内控制。

配电柜内留有备用电路，作机房设备扩充时用电o配电柜内各种开关，手柄，操作按钮，标志清楚，防止使用中出现误操作。

配电柜内选用的自动空气开关，接触器，熔断器，隔离开关等部件，性能可靠，技术指标达到设计要求，能满足计算机及其辅助设备工作的要求。
