1、重点部位屋面：出屋面管道、设备的总体布置、走向、标高控制，防排烟风机的安装、屋面机房雨蓬及排水等构造。
顶棚：大堂、会议室、多功能厅、走道等顶棚主要策划末端设施的综合排布。
吊顶内：各种管道布置得当，安装牢固、穿墙封堵严密、便于检修；管道支架的制作、安装统一；基本与明装一致。
管道井：管道排布合理、安装牢固、封堵严密，油漆亮丽，支架位置正确、标识清晰。
卫生间：洁具、感应件、开关插座、地漏等位置与拼缝分中、对称，位置准确。
地下车库：各种管道布置得当，安装牢固、封堵严密、便于检修；管道支架的制作、安装统一。
设备机房：总体布局美观、合理，设备安装布置整齐、安装稳固、减振有效；基础布置整齐、标高一致；管道走向、坡度正确；设备排水沟槽整齐精细，排水走向清晰。
2、重点关注负面清单及扣分：●设备管道接口不严密，出现跑冒滴漏现象，扣15-20分；设备、机组等运行不平稳、噪音太大，扣8-10分；设备房无组织排水，扣5-8分；设备排列不整齐，或缺少减震措施，扣3-5分；设备两端异径管、软连接等不符合规范要求，扣1-2分；阀门、仪器仪表排布不整齐等，扣0.5-1 分。
●管道或风管安装整体刚度欠缺，扣8-10分；管道或风管连接不严密，每发现一处扣5-8分；管道或风管穿越防火区域无措施，或跨越变形缝无补偿，每发现处扣3-5分；管道或风管排列不整齐，扣1-2分；管道或风管穿越结构板、墙等无套管，或在套管中不居中，每发现一处扣0.5-1分。
2、重点关注●消防设施、卫生器具、防排烟设施等安装不牢固，每发现一处扣3-5分；消防设施、卫生器具、防排烟设施等设置不合理、排布不整齐，每发现一处扣1-2分。
●管道、风管及设备的保温(保冷)不完善，或保温层外出现冷凝水现象，每发现一处扣1-2分；管道、风管缺少标识，或管道、支架生锈等，每发现处扣0.5-1分。
2、重点关注序号给排水工程暖通工程1设备及连接管道安装1、动力设备运行状态；2、设备的排布、安装、减隔震；3、动力设备两端的异径管、软连接(可挠性接头) ；4、阀门、仪器仪表的排布、安装、朝向及量程；5、设备基础设置及排水措施；6、设备用房有组织排水。
看创优机电实例工程如何策划各分项细部节点做法天津市文化中心图书馆总建筑面积为57547㎡，地下1层，地上5层，高度30m，工程荣获鲁班奖。
该项目机电安装工程包括给排水及采暖工程、建筑电气工程、通风与空调工程，在开工之初，项目部结合工程特点，对机电安装各分项细部节点进行了质量创优策划，分享给工程朋友们参考借鉴。
1给排水及采暖工程1管道预留预埋ａ. 套管外应清理干净并刷脱模剂。
ｂ. 套管位置正确固定牢固。
ｃ. 套管规格符合设计要求。
ａ. 墙体防水套管安装。
ｂ. 套管内及两侧应刷锈漆。
ｃ. 套管固定应采用附加筋固定，附加筋应绑扎在结构主筋上，不得采用焊接。
ｄ. 套管应固定牢固，位置正确。
2管道支吊架安装•位置正确，埋设平整牢固。
•与管道接触应紧密，固定应牢靠。
•滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，并留有一定的偏移量。
•无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致。
•有热伸长管道的吊架、吊杆应向膨胀的反方向偏移。
•固定在建筑结构上的管道支、吊架，不得影响结构的安全。
•支架间距符合规范要求。
•空调管吊架安装，木托与管道接触严密，木托外径与保温层相平齐。
空调管道固定支架采用门形架。
• UPVC排水管道吊装应使用专用吊卡。
•水泵出入口管道应单独设立支架。
支架位置应放在减振喉之后以免影响减振效果。
•空调水立管支架安装。
支架固定在地面上。
管道与支架间距必须留出保温层的厚度。
空调管道与支架接触必须加木拖。
木拖与管道接触应紧密无缝隙。
•成排管道吊装应与设计协商尽量吊装在一个吊架上。
管道坡度一致。
吊架与吊架的间距应满足最小管道的要求。
吊架排列整齐，吊杆垂直固定牢固美观。
3管道安装节点控制ａ. 管道连接符合要求。
ｂ. 丝扣外漏2~3扣，外露丝扣麻头清理干净。
ｃ. 丝扣外露处涂刷防锈漆。
ａ. 管道连接采用法兰连接。
ｂ. 法兰与管道中心线垂直。
ｃ. 法兰垫片符合要求。
ｄ. 螺栓连接整齐，朝向一致，外露2~3扣。
N区区区区区区区区装饰装修及机电安装工程目录C O N T E N T01前言0203装饰装修技术要点04机电安装技术要点总结分一第部前言创奖创优过程管理及技术要点PART-01前言为进一步促进各项目后续创奖工作的全面提升，贯彻“目标开工即定，设计一次到位，施工一次成优，减少二次投入”的思想，使项目管理人员和一线作业人员在施工过程中少走弯路，做到装修+机电安装工程细部节点做法集成化、共享化、规范化，根据2023年公司授课安排编制此装修及机电安装做法指引。
本指引收列内容主要来源于建工创奖细部做法及业内优秀项目案例。
分二第部装饰装修技术要点创奖创优过程管理及技术要点PART-02第二章1、蹲便器或座便器安装对缝、居中，成型美观；2、瓷砖套割精美，缝隙均匀，无毛刺；3、砖缝宽度应为1-2mm；4、地砖铺设完毕，72小时内不得放置重物及踩踏；5、蹲便器与座便器与地砖周围进行打胶处理。
蹲便居中装饰装修技术要点⏹1、墙地砖排版时做到墙砖压地砖，避免后期地砖伸缩开裂；⏹2、地砖与墙砖讲究对缝、错缝，拼缝横平竖直、均匀一致；⏹2、砖缝宽度应为1-2mm，后期进行擦缝或进行美缝处理；⏹3、墙砖铺贴方式一般分为竖贴或者横贴；⏹4、墙砖遇到阳角位置，采用阳角条进行包封处理，安全美观。
墙地砖铺贴⏹1、地面地漏安装种类分为“对角线切割铺贴、错位式铺贴、四边切方式、半对角线铺贴、边缘中断式、十字型铺贴居中”，缝隙均匀，无毛刺；⏹2、地漏做工精细，排水通畅，拼缝均匀，地漏300mm范围内做3%的坡；⏹3、地漏下水管设计应设计存水弯，未设计时，采购过程中增加防臭漏芯。
地漏做法1、踢脚线种类：瓷砖、钢制、木制、 水泥砂浆类、涂料、PVC；2、踢脚线与墙面及地面缝隙顺直、收口合理、打胶顺直，阴阳角方正、对缝严密；3、金属踢脚线出墙一致、美观、易清洁；4、靠墙角的踢脚线预留10mm左右的伸缩缝；5、墙角处，踢脚线相交位置，踢脚线边缘要做成45度角裁切；6、踢脚线常见的长度为2m，为了将踢脚线固定得更牢，钻孔的间隔应在400mm左右。
第七章机电安装质量创优措施第一节、创优组织保证措施一、建立可靠的质量保证体系根据总承包质量保证体系图，建立机电安装质量保证子体系，制订岗位责任制和质量管理制度，明确分工职责，落实到人，保证体系高效地运转，按既定的质量目标圆满地完成施工任务。

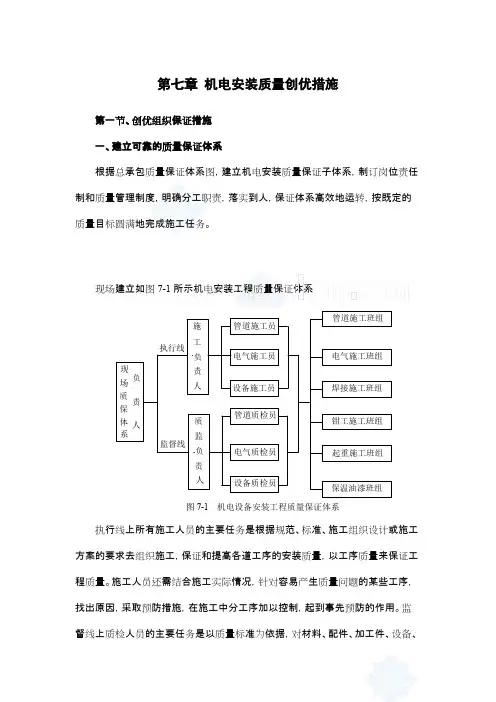

现场建立如图7-1所示机电安装工程质量保证体系执行线上所有施工人员的主要任务是根据规范、标准、施工组织设计或施工方案的要求去组织施工，保证和提高各道工序的安装质量，以工序质量来保证工程质量。
施工人员还需结合施工实际情况，针对容易产生质量问题的某些工序，找出原因，采取预防措施，在施工中分工序加以控制，起到事先预防的作用。
监督线上质检人员的主要任务是以质量标准为依据，对材料、配件、加工件、设备、各施工工序、分项工程及分部工程进行质量检验，起到质量把关的作用。
为了做好质量检验工作，实施过程中需采取一些切实措施，做到四个统一，即统一检验标准，统一检测方法，统一检验内容，统一检验工具。
施工过程中当监督线和执行线两者意见不一致时，应以监督线意见为准，行使质量否决权，直至整改符合要求为止。
实践表明，现场建立这样的质量保证体系开展工作，不但可以大大提高施工人员的质量意识，重视质量控制，还可以增强质检人员的责任感，严格把好检验签证关。
二、开展QC小组等质量管理活动1.现场成立由安装施工员组成的全面质量管理小组，对现场经常出现的质量问题运用统计技术（如排列图、因果图、调查表等方法）分析质量缺陷产生原因，制定对策，及时整改。
2.全员参与：在实施创建精品工程的过程中，通过各种宣传手段，将创造精品的意识树立于每个员工的头脑中，自觉地以精品的意识和标准衡量和计划每一项工作。
3.在影响工程质量的关键部位和重要工序设置控制点，如在走道内安装复杂部位和明装部位及全部隐蔽工程设立以安装主管牵头的检查小组实施控制。
4.建立高效灵敏的质量信息反馈系统,以安装施工员（工程师）作为信息的收集和反馈传递的主要人员，针对存在的问题,进行及时调整施工部署，纠正偏差。
机电工程创优细部节点做法，详细总结！一、安装工程通用部分1、设备间设备、管线综合布置1.材料：电子版设计图纸、图纸会审纪要、设备技术参数资料。
2.工具：计算机、CAD软件或三维设计软件。
3.工序：安装电子版原设计图→ 各专业图纸叠加→ 找出管线碰撞点→ 调整管线空间位置消除碰撞→ 确定支架形式→ 绘制综合布置图→ 设计单位确认→ 施工。
4.工艺方法：（1）在设备、管线参数确定后，设备间机电工程施工前完成深化设计；设备间安装工程施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。
（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。
（3）对于碰撞的管线、设备，调整时应遵循下列原则：①确定设备和设备相连的管、配件尺寸及管线进出口位置；②排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；③管线宜靠近墙、梁集中合理布设。
（4）形成的深化图，提交原设计单位确认后实施；（5）安装各专业统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架）。
5.控制要点：成行成线、维护方便、按照综合管线布置图施工。
6.质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。
7.做法详图：8.实例图：2、电气竖井1.材料：电子版设计图纸、图纸会审纪要。
2.工具：钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件3.工序：核对预留孔洞→ 计算机排版→ 调整设备位置、标高→ 绘制布置图→ 根部处理→ 施工。
4.工艺方法：（1）根据设计图纸、桥架容量及尺寸、配电箱尺寸，核对竖井管线设备位置及孔洞预留尺寸、位置，利用CAD或三维深化设计软件布置电井内设施；（2）排布应遵循下列原则：①强弱电分开，且相对集中；② 配电箱应沿墙整齐排列，同范围箱体下沿标高一致。
单独箱体安装时，箱体高度600mm以内，底边距地1.5m；箱体高度600～800mm，底边距地1.2m；箱体高度800～1000mm，底边距地1.0m；箱体高度1000～1200mm，底边距地0.8m；箱体高度1200mm以上落地安装；预留空间满足安全距离及检修空间要求；③支架形式应统一，固定牢靠；④电井内水平接地支线应敷设到所有管线设备就近位置，与设备连接可靠；⑤电井应设门槛，桥架、插接母线在地面或穿楼板地面处有不低于50mm的挡水台，桥架、插接母线穿楼板处应做20～30mm防火封堵，顶部设置防火托板，加装饰圈。
量管理制度，明确分工职责地完成施工任务。
安装工程质量保证管道施工员保温油漆班组机电设备安装工程质量保证体系检验工作，实施过程中需采取一些切一检测方法，统一两者意见不一致时，应量管理活动员组成的全面质量管理小、因果图、调查表等方法）分析以安装施工员行及时调量管理人员，量目标，将质量目标层层分解，进的管理手段强质量管理的基于一般分部分项工程可由现场责效的过程控制，并将技术交底资料反馈到资料员手中。
㈡工程技术资料的管理1.管理与职责工程施工技术资料是工程建设及竣工交付使用的必备条件，也是对工程进行检查验收、管理、使用、维护、改建和扩建的依据。
工程施工技术资料的编制、整理应按天津市建筑安装工程资料管理规程和建筑工程施工质量验收统一标准执行。
技术资料应随施工进度及时整理，按专业系统归类，认真进行填写，做到字迹清楚。
项目齐全，记录准确，真实地反映工程的实际情况。
2.内容与要求主要原材料、成品、半成品、构配件出厂质量证明和质量试(检)验报告。
材料进场后，及时进行检验，合格后才可以使用。
施工试验记录：施工试验按规定随机取样，试验数据不允许涂改、伪造，保证真实可靠。
要及时、准确、认真地作好施工日记，使施工日记能真实地反映工程的施工情况。
技术交底：责任工程师对施工班组进行书面技术、安全交底, 并有交底人和接受人签字。
工程质量检验批：按照GB50242-2002建筑给水排水及采暖工程施工质量验收规范和GB50303-2002建筑电气工程施工质量验收规范执行。
竣工验收资料：单位工程完工后，施工单位要仔细填写质量保证资料检查核对表、单位工程观感质量评定表和单位工程质量评定表报总装备部天津地区工程质量监督站验收核定。
竣工图：按照天津市编制建筑安装工程竣工档案和资料的具体要求绘制竣工先将技术资料报市质检站理安排工序，上、下工序之间做好交接工作和相避免破坏和污染。
采取：“护一、水暖管道安装工程、无毛刺，壁厚均匀符合要求，端固定在建筑结构上的管道支、吊架，不得影响管水平安装的支架1.17 空调（风、水）管道支吊架1.管道竖井布置应合理，管道间距合理。

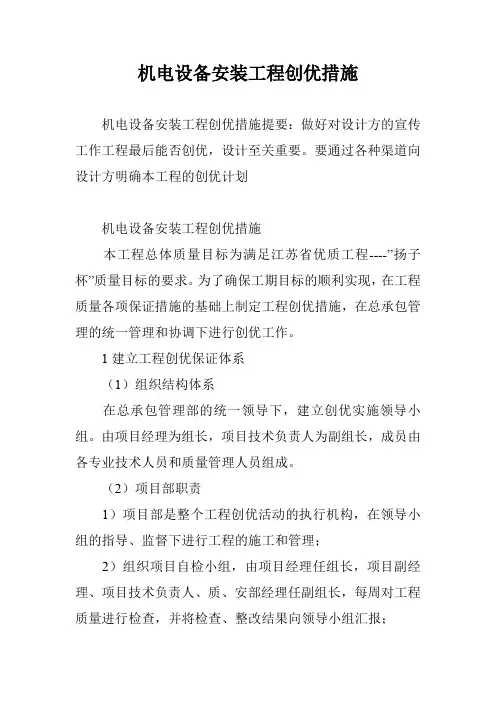

机电设备安装工程创优措施机电设备安装工程创优措施提要：做好对设计方的宣传工作工程最后能否创优，设计至关重要。
要通过各种渠道向设计方明确本工程的创优计划机电设备安装工程创优措施本工程总体质量目标为满足江苏省优质工程----”扬子杯”质量目标的要求。
为了确保工期目标的顺利实现，在工程质量各项保证措施的基础上制定工程创优措施，在总承包管理的统一管理和协调下进行创优工作。
1建立工程创优保证体系（1）组织结构体系在总承包管理部的统一领导下，建立创优实施领导小组。
由项目经理为组长，项目技术负责人为副组长，成员由各专业技术人员和质量管理人员组成。
（2）项目部职责1）项目部是整个工程创优活动的执行机构，在领导小组的指导、监督下进行工程的施工和管理；2）组织项目自检小组，由项目经理任组长，项目副经理、项目技术负责人、质、安部经理任副组长，每周对工程质量进行检查，并将检查、整改结果向领导小组汇报；3）主动接受、配合总承包和上级管理部门组织的检查、指导，虚心接受各级检查小组提出的意见，并及时按要求进行整改，并将结果向领导小组汇报；4）对检查组提出的问题及时进行原因分析，并对有关人员进行培训、教育，预防相关问题的再发生；5）在各施工班组中组织质量创优竞赛，保证创优活动的顺利进行。
（3）主要人员职责项目经理：是整个工程创优工作的第一责任人，按本办法将工程创优目标层层分解，建立各级人员的质量责任制，具体落实到每个责任人；组织制定奖惩制度和考核措施，并定期进行考核。
在整个项目部内部形成良好的创优氛围，定期组织检查，发现有不利于创优的因素及时纠正。
项目副经理：是整个创优工作的直接责任人，有效合理地调配资源，保证各项计划的实现；组织创优竞赛，定期组织对各作业班组施工的检验批、分项工程进行检查、评比，并将结果张榜公布，同时报项目经理进行奖惩；负责填写施工日志，按施工不同阶段对质量有特色的部分进行拍照和摄像，并将有关素材交资料员妥善保存。
各机电分项工程细部节点创优做法㈠通风与空调工程通风系统管道支吊架安装1、空调风管吊架安装，风管吊架角钢上下都应加螺母而且下面应加双螺母固定。
吊杆螺栓孔应钻孔。
2、吊架安装应垂直，间距符合规范要求吊架间距不大于3M。
3、空调风管应加木托，木拖厚度不小于保温材料厚度。
4、吊杆与风管之间距离为30mm。
5、当风管弯头大400mm时，应单独加支吊架。
风管三通处应单独加吊架。
6、保温风管的支吊架宜设在保温层外部，不得坏保温层。
风管道安装1、风管法兰垫料的厚度宜为3～5 毫米。
垫料与法兰平齐，不得挤入管内。
2、风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同,且螺丝长度应长短一致。
出螺母长度2-3 扣。
3、风管连接件均为镀锌件。
连接螺栓规格正确，间距小于120mm。
4、风管穿伸缩缝处应采用软连接，软管长度为伸缩缝宽度加100mm。
5、柔性管应松紧适度长度为150～250mm，不得有扭曲、受力现象，不得用柔性软管做变径管使用。
6、柔性管与法兰组装可采用钢板压条的方式，通过铆接使二者连接起来，铆钉间距为60－80mm。
不得使用软连接做变径使用。
风管保温1、管道保温层与管道应紧贴、密实，不得有空隙和间断，表面平整、园弧均匀。
管道穿墙、穿楼板处保温层应同时过墙过板，保温层与支架处接缝应严密，不应将支架包成半明半暗状态。
管道保温用金属壳做保护层，其搭口应顺水，咬缝应严密、平整。
2、保温时，所用工具应足够锋利，下料应准确合理，胶和保温钉的分布应均匀。
3、法兰处保温必须单独下料粘接，保温层厚度必须与风管相同。
4、保温风管在支吊架处所垫木方厚度应与保温层厚度一致，并采取相应防腐措施。
风管标识1、通风管道标识应字迹清晰醒目，介质流动方向正确。
采用油漆涂刷颜色要正确。
用不干胶粘贴应间距均匀，分布合理。
成排管道表识应排列整齐美观。
设备标识应固定牢固，高度合理。
风口安装1、风口安装时，所有风口横平竖直，处于一条直线，且确保风口与吊顶板结合紧密。
