1、重点部位屋面：出屋面管道、设备的总体布置、走向、标高控制，防排烟风机的安装、屋面机房雨蓬及排水等构造。
顶棚：大堂、会议室、多功能厅、走道等顶棚主要策划末端设施的综合排布。
吊顶内：各种管道布置得当，安装牢固、穿墙封堵严密、便于检修；管道支架的制作、安装统一；基本与明装一致。
管道井：管道排布合理、安装牢固、封堵严密，油漆亮丽，支架位置正确、标识清晰。
卫生间：洁具、感应件、开关插座、地漏等位置与拼缝分中、对称，位置准确。
地下车库：各种管道布置得当，安装牢固、封堵严密、便于检修；管道支架的制作、安装统一。
设备机房：总体布局美观、合理，设备安装布置整齐、安装稳固、减振有效；基础布置整齐、标高一致；管道走向、坡度正确；设备排水沟槽整齐精细，排水走向清晰。
2、重点关注负面清单及扣分：●设备管道接口不严密，出现跑冒滴漏现象，扣15-20分；设备、机组等运行不平稳、噪音太大，扣8-10分；设备房无组织排水，扣5-8分；设备排列不整齐，或缺少减震措施，扣3-5分；设备两端异径管、软连接等不符合规范要求，扣1-2分；阀门、仪器仪表排布不整齐等，扣0.5-1 分。
●管道或风管安装整体刚度欠缺，扣8-10分；管道或风管连接不严密，每发现一处扣5-8分；管道或风管穿越防火区域无措施，或跨越变形缝无补偿，每发现处扣3-5分；管道或风管排列不整齐，扣1-2分；管道或风管穿越结构板、墙等无套管，或在套管中不居中，每发现一处扣0.5-1分。
2、重点关注●消防设施、卫生器具、防排烟设施等安装不牢固，每发现一处扣3-5分；消防设施、卫生器具、防排烟设施等设置不合理、排布不整齐，每发现一处扣1-2分。
●管道、风管及设备的保温(保冷)不完善，或保温层外出现冷凝水现象，每发现一处扣1-2分；管道、风管缺少标识，或管道、支架生锈等，每发现处扣0.5-1分。
2、重点关注序号给排水工程暖通工程1设备及连接管道安装1、动力设备运行状态；2、设备的排布、安装、减隔震；3、动力设备两端的异径管、软连接(可挠性接头) ；4、阀门、仪器仪表的排布、安装、朝向及量程；5、设备基础设置及排水措施；6、设备用房有组织排水。

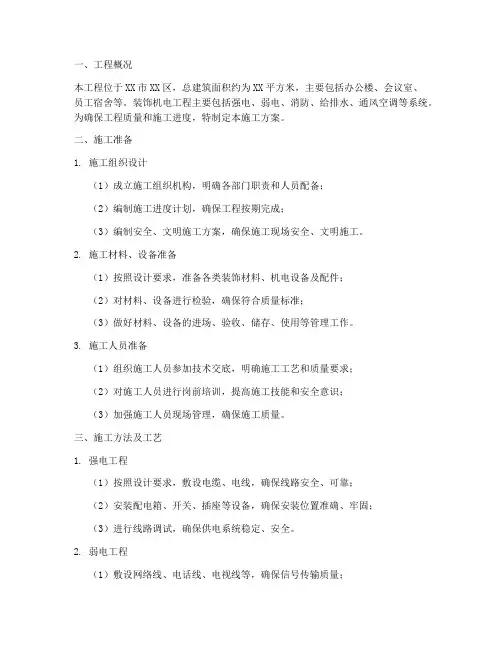

一、工程概况本工程位于XX市XX区，总建筑面积约为XX平方米，主要包括办公楼、会议室、员工宿舍等。
装饰机电工程主要包括强电、弱电、消防、给排水、通风空调等系统。
为确保工程质量和施工进度，特制定本施工方案。
二、施工准备1. 施工组织设计（1）成立施工组织机构，明确各部门职责和人员配备；（2）编制施工进度计划，确保工程按期完成；（3）编制安全、文明施工方案，确保施工现场安全、文明施工。
2. 施工材料、设备准备（1）按照设计要求，准备各类装饰材料、机电设备及配件；（2）对材料、设备进行检验，确保符合质量标准；（3）做好材料、设备的进场、验收、储存、使用等管理工作。
3. 施工人员准备（1）组织施工人员参加技术交底，明确施工工艺和质量要求；（2）对施工人员进行岗前培训，提高施工技能和安全意识；（3）加强施工人员现场管理，确保施工质量。
三、施工方法及工艺1. 强电工程（1）按照设计要求，敷设电缆、电线，确保线路安全、可靠；（2）安装配电箱、开关、插座等设备，确保安装位置准确、牢固；（3）进行线路调试，确保供电系统稳定、安全。
2. 弱电工程（1）敷设网络线、电话线、电视线等，确保信号传输质量；（2）安装网络设备、电话设备、电视设备等，确保设备安装位置合理、美观；（3）进行系统调试，确保系统运行稳定、可靠。
3. 消防工程（1）按照设计要求，敷设消防管道、安装消防设备；（2）进行消防系统调试，确保系统运行正常、安全；（3）加强消防设施的日常维护保养。
4. 给排水工程（1）敷设给排水管道，确保管道布局合理、美观；（2）安装阀门、龙头、水箱等设备，确保设备安装位置准确、牢固；（3）进行系统调试，确保给排水系统运行正常、安全。
5. 通风空调工程（1）敷设通风管道、安装通风设备；（2）安装空调设备，确保空调系统运行稳定、节能；（3）进行系统调试，确保通风空调系统运行正常、舒适。
四、质量保证措施1. 严格执行国家及行业相关标准和规范；2. 加强施工过程的质量控制，确保施工质量；3. 做好施工记录，对施工过程中的质量问题进行跟踪、处理；4. 对施工材料、设备进行检验，确保符合质量标准；5. 定期进行质量检查，确保工程质量。
建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。

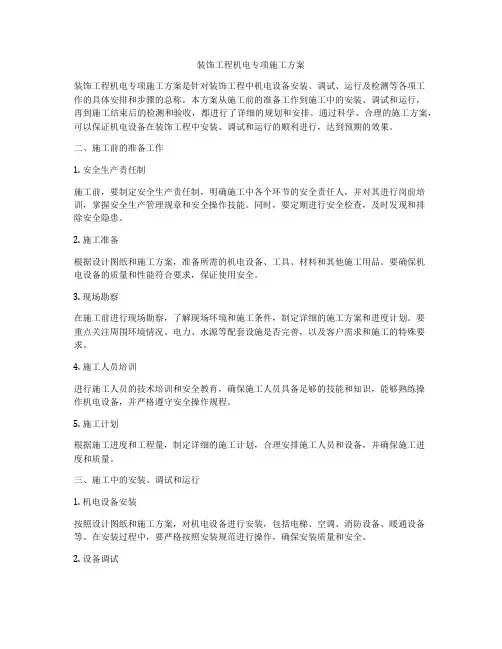

装饰工程机电专项施工方案装饰工程机电专项施工方案是针对装饰工程中机电设备安装、调试、运行及检测等各项工作的具体安排和步骤的总称。
本方案从施工前的准备工作到施工中的安装、调试和运行，再到施工结束后的检测和验收，都进行了详细的规划和安排。
通过科学、合理的施工方案，可以保证机电设备在装饰工程中安装、调试和运行的顺利进行，达到预期的效果。
二、施工前的准备工作1. 安全生产责任制施工前，要制定安全生产责任制，明确施工中各个环节的安全责任人，并对其进行岗前培训，掌握安全生产管理规章和安全操作技能。
同时，要定期进行安全检查，及时发现和排除安全隐患。
2. 施工准备根据设计图纸和施工方案，准备所需的机电设备、工具、材料和其他施工用品。
要确保机电设备的质量和性能符合要求，保证使用安全。
3. 现场勘察在施工前进行现场勘察，了解现场环境和施工条件，制定详细的施工方案和进度计划。
要重点关注周围环境情况、电力、水源等配套设施是否完善，以及客户需求和施工的特殊要求。
4. 施工人员培训进行施工人员的技术培训和安全教育，确保施工人员具备足够的技能和知识，能够熟练操作机电设备，并严格遵守安全操作规程。
5. 施工计划根据施工进度和工程量，制定详细的施工计划，合理安排施工人员和设备，并确保施工进度和质量。
三、施工中的安装、调试和运行1. 机电设备安装按照设计图纸和施工方案，对机电设备进行安装，包括电梯、空调、消防设备、暖通设备等。
在安装过程中，要严格按照安装规范进行操作，确保安装质量和安全。
2. 设备调试安装完成后，对机电设备进行调试，检查设备的运行情况和性能参数，确保设备正常运行和安全可靠。
3. 运行试验在设备调试完成后，进行运行试验，模拟实际使用情况，检测设备的运行效果，确认设备符合设计要求。
4. 安全监控在机电设备安装、调试和运行过程中，要进行安全监控，及时发现和处理设备的异常情况，确保施工安全和设备的正常运行。
四、施工结束后的检测和验收1. 设备检测在设备调试和运行试验完成后，对机电设备进行检测和评估，确保设备各项指标符合设计要求，并能正常运行。

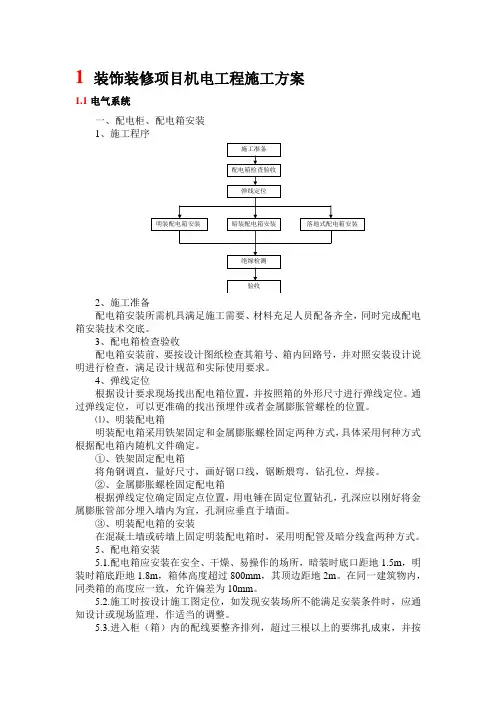

1 装饰装修项目机电工程施工方案1.1电气系统一、配电柜、配电箱安装1、施工程序2、施工准备配电箱安装所需机具满足施工需要、材料充足人员配备齐全，同时完成配电箱安装技术交底。
3、配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范和实际使用要求。
4、弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。
通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。
⑴、明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式，具体采用何种方式根据配电箱内随机文件确定。
①、铁架固定配电箱将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。
②、金属膨胀螺栓固定配电箱根据弹线定位确定固定点位置，用电锤在固定位置钻孔，孔深应以刚好将金属膨胀管部分埋入墙内为宜，孔洞应垂直于墙面。
③、明装配电箱的安装在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。
5、配电箱安装5.1.配电箱应安装在安全、干燥、易操作的场所，暗装时底口距地1.5m，明装时箱底距地1.8m，箱体高度超过800mm，其顶边距地2m。
在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。
5.2.施工时按设计施工图定位，如发现安装场所不能满足安装条件时，应通知设计或现场监理，作适当的调整。
5.3.进入柜（箱）内的配线要整齐排列，超过三根以上的要绑扎成束，并按设计图设计回路标示回路标志。
箱内的进出导线要留有100—150mm余量。
5.4.配电箱安装要牢固，活动的部位应两端固定，标高按设计要求，箱面要平直，箱体高度500mm以下的标高偏差应控制在15mm以下，箱体高度500mm 以上的应控制在30mm以下，配电箱体的接地端应有明显标志，安装时牢固接地。
5.5.配电箱安装完毕，检查箱内元件操动装置，开关合、断和绝缘状态6、绝缘摇测配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。
鲁班奖机电安装工程的施工做法鲁班奖机电安装工程的施工做法一、引言鲁班奖是中国唯一的装饰行业奖项，机电安装工程是鲁班奖评选的重要组成部分之一。
机电安装工程的施工做法在项目的实施过程中起到至关重要的作用。
本文将介绍鲁班奖机电安装工程的施工做法，包括施工准备、材料准备、施工步骤等内容。
二、施工准备在进行鲁班奖机电安装工程的施工前，需要进行详细的施工准备工作。
具体的施工准备工作包括以下几个方面：1. 编制施工方案：根据工程设计文件，制定详细的施工方案，包括施工顺序、施工方法、安全措施等内容。
2. 资源调配：根据施工方案，合理调配施工所需的人力、物力和机械设备等资源。
3. 施工人员培训：组织机电安装工程施工人员进行必要的培训，包括安装技术的培训、操作规程的培训等。
4. 安全检查：进行工程现场的安全检查，确保施工现场符合安全规范，消除施工安全隐患。
三、材料准备在施工前，需要准备好各种所需的材料。
机电安装工程所需的材料包括电缆、电气元件、管道、阀门、设备等。
材料准备的步骤如下：1. 确定安装材料的种类和规格：根据工程设计文件，确定所需的安装材料的种类和规格，包括电缆规格、电气元件型号、管道口径等。
2. 订购材料：根据调配的计划，向供应商订购所需的安装材料，并保证供货的及时性。
3. 材料验收：对所订购的材料进行验收，确保其质量符合施工要求。
4. 材料保管：将材料进行分类、编号并妥善保管，避免损坏或遗失。
四、施工步骤机电安装工程的施工步骤主要包括以下几个阶段：1. 基础施工：对机电设备的基础进行施工，包括地基处理、基础浇筑等工作。
2. 预安装：对机电设备的各个部分进行预安装，包括安装支架、连接管道等。
3. 设备安装：将机电设备按照设计要求进行安装，包括固定设备、连接管道、接线等。
4. 调试验收：完成设备安装后，进行调试和验收，确保设备安装质量和性能满足要求。
5. 完工交接：完成机电安装工程后，进行完工交接程序，包括验收、备案、结算等。

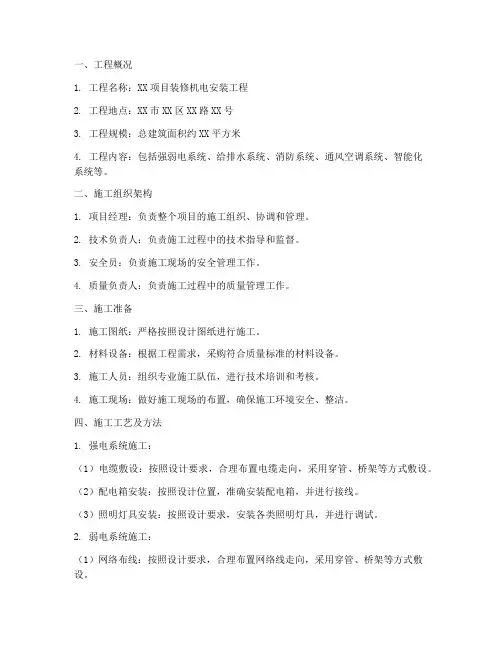

一、工程概况1. 工程名称：XX项目装修机电安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积约XX平方米4. 工程内容：包括强弱电系统、给排水系统、消防系统、通风空调系统、智能化系统等。
二、施工组织架构1. 项目经理：负责整个项目的施工组织、协调和管理。
2. 技术负责人：负责施工过程中的技术指导和监督。
3. 安全员：负责施工现场的安全管理工作。
4. 质量负责人：负责施工过程中的质量管理工作。
三、施工准备1. 施工图纸：严格按照设计图纸进行施工。
2. 材料设备：根据工程需求，采购符合质量标准的材料设备。
3. 施工人员：组织专业施工队伍，进行技术培训和考核。
4. 施工现场：做好施工现场的布置，确保施工环境安全、整洁。
四、施工工艺及方法1. 强电系统施工：（1）电缆敷设：按照设计要求，合理布置电缆走向，采用穿管、桥架等方式敷设。
（2）配电箱安装：按照设计位置，准确安装配电箱，并进行接线。
（3）照明灯具安装：按照设计要求，安装各类照明灯具，并进行调试。
2. 弱电系统施工：（1）网络布线：按照设计要求，合理布置网络线走向，采用穿管、桥架等方式敷设。
（2）电话线布线：按照设计要求，合理布置电话线走向，采用穿管、桥架等方式敷设。
（3）有线电视布线：按照设计要求，合理布置有线电视线走向，采用穿管、桥架等方式敷设。
3. 给排水系统施工：（1）管道敷设：按照设计要求，合理布置管道走向，采用明敷或暗敷方式敷设。
（2）洁具安装：按照设计要求，准确安装各类洁具，并进行调试。
4. 消防系统施工：（1）报警系统：按照设计要求，安装报警系统，并进行调试。
（2）喷淋系统：按照设计要求，安装喷淋系统，并进行调试。
5. 通风空调系统施工：（1）管道敷设：按照设计要求，合理布置管道走向，采用明敷或暗敷方式敷设。
（2）风机盘管安装：按照设计要求，准确安装风机盘管，并进行调试。
6. 智能化系统施工：（1）监控系统：按照设计要求，安装监控系统，并进行调试。
室内装修工程控制要点：1、抹灰前基层的处理（1）暗埋式水、电管线及配电箱安装完毕，管线提前疏通清扫，管槽空隙用1:3水泥砂浆堵严抹平，加钉铅丝网。
对配电箱、消火栓等管径大、管子多的部位应双面钉铅丝网后表面抹压平整。
接线盒安装应在墙面找点冲筋后进行，安装后线盒同筋面平。
（2）墙面脚手孔、洞作为一道工序，先用同品种砖堵塞严密。
对基层表面缺陷进行认真修补，蜂窝用1:3水泥砂浆分层补平，凸出部分应予剔平。
（3）对门窗框的安装位置进行最终校核，确保位置正确。
门窗框塞缝应做为一道工序由专人负责，木门窗框与墙体之间的缝隙用水泥砂浆塞实并养护；塑钢窗、铝合金窗与墙体之间的缝隙采用闭孔弹性材料填塞饱满，表面采用密封胶密封，要求平整、光滑。
（4）加气砼或焦渣砌块墙面：①砌块应在龄期超过28天后进行砌筑和抹灰。
②填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完至少间隔一周后，再将其补砌挤紧（斜插砖要保证斜插角度和砂浆饱满度）。
③不同基体接缝处要加钉铅丝网片 (焦渣砌块墙体宜满钉铅丝网片)。
④在抹灰前将砌块表面的粉状物清扫干净，防止抹灰层之间形成隔离层。
⑤块材浇水量不足、不均匀，也会产生空鼓，含水率过高会加大干缩值，以10%-15%为宜，应提前1-2天浇水。
⑥在砌体湿润后，做一道界面处理以增加底灰与基层的粘结能力。
⑦抹灰层的强度宜与砌块强度接近，不宜用高强度的水泥砂浆抹底灰。
⑧当抹灰总厚度大于或等于35mm时，应采取加强措施。
2、室内抹灰工艺流程：基层处理→贴饼冲筋→做护角→抹窗台（安装窗台板）→抹底灰→抹中层灰→抹罩面灰（1）找方室内抹灰前为了控制房间的方正，先在地面弹出十字线，再由十字线向四周放出地面20线，以此作为墙面抹灰的控制线，并在墙面贴灰饼、冲筋。
（2）水泥护角室内墙面、柱面的阳角（高度不低于2m）和门窗洞口的两个竖边（全高），应用1:3水泥砂浆打底，1:2水泥砂浆罩面、压光，做成尖护角，墙面、柱面的护角宽度每侧不小于50mm；门窗洞口部位靠框口处的护角抹至框边,另一边抹50mm。

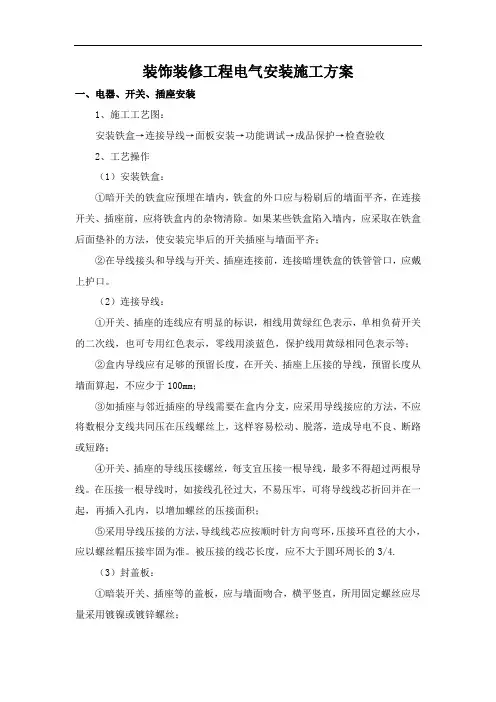

装饰装修工程电气安装施工方案一、电器、开关、插座安装1、施工工艺图：安装铁盒→连接导线→面板安装→功能调试→成品保护→检查验收2、工艺操作（1）安装铁盒：①暗开关的铁盒应预埋在墙内，铁盒的外口应与粉刷后的墙面平齐，在连接开关、插座前，应将铁盒内的杂物清除。
如果某些铁盒陷入墙内，应采取在铁盒后面垫补的方法，使安装完毕后的开关插座与墙面平齐；②在导线接头和导线与开关、插座连接前，连接暗埋铁盒的铁管管口，应戴上护口。
（2）连接导线：①开关、插座的连线应有明显的标识，相线用黄绿红色表示，单相负荷开关的二次线，也可专用红色表示，零线用淡蓝色，保护线用黄绿相同色表示等；②盒内导线应有足够的预留长度，在开关、插座上压接的导线，预留长度从墙面算起，不应少于100mm；③如插座与邻近插座的导线需要在盒内分支，应采用导线接应的方法，不应将数根分支线共同压在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路；④开关、插座的导线压接螺丝，每支宜压接一根导线，最多不得超过两根导线。
在压接一根导线时，如接线孔径过大，不易压牢，可将导线线芯折回并在一起，再插入孔内，以增加螺丝的压接面积；⑤采用导线压接的方法，导线线芯应按顺时针方向弯环，压接环直径的大小，应以螺丝帽压接牢固为准。
被压接的线芯长度，应不大于圆环周长的3/4.（3）封盖板：①暗装开关、插座等的盖板，应与墙面吻合，横平竖直，所用固定螺丝应尽量采用镀镍或镀锌螺丝；②同一建筑内的开关、插座方向应统一。
开关、插座的位置允许偏差为正负20cm。
并应安装牢固。
在同一房间内，开关板、插座板等的颜色应一致，确保美观。
二、灯具安装1、施工工艺流程:检查灯具→组装灯具→安装灯具→通电试运行→成品保护→检查验收2、技术措施：（1）灯具检查：灯具的型号、规格必须符合设计要求和国家标准的规定。
灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。
所有灯具应有产品合格证。
