地形图应用的基本内容

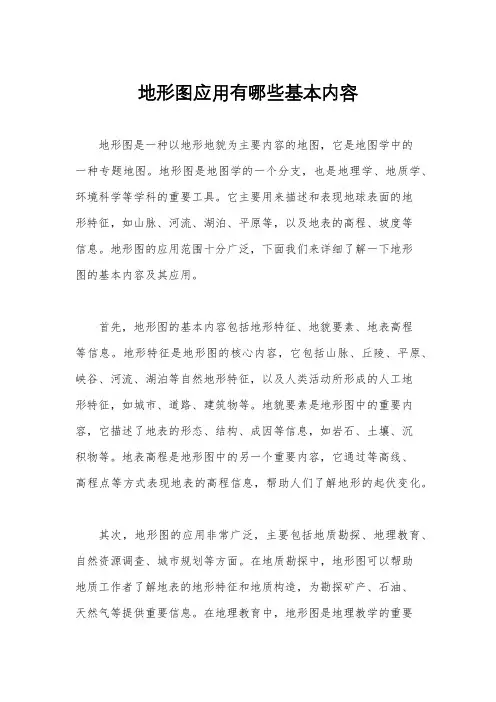

地形图应用有哪些基本内容地形图是一种以地形地貌为主要内容的地图，它是地图学中的一种专题地图。

地形图是地图学的一个分支，也是地理学、地质学、环境科学等学科的重要工具。

它主要用来描述和表现地球表面的地形特征，如山脉、河流、湖泊、平原等，以及地表的高程、坡度等信息。

地形图的应用范围十分广泛，下面我们来详细了解一下地形图的基本内容及其应用。

首先，地形图的基本内容包括地形特征、地貌要素、地表高程等信息。

地形特征是地形图的核心内容，它包括山脉、丘陵、平原、峡谷、河流、湖泊等自然地形特征，以及人类活动所形成的人工地形特征，如城市、道路、建筑物等。

地貌要素是地形图中的重要内容，它描述了地表的形态、结构、成因等信息，如岩石、土壤、沉积物等。

地表高程是地形图中的另一个重要内容，它通过等高线、高程点等方式表现地表的高程信息，帮助人们了解地形的起伏变化。

其次，地形图的应用非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。

在地质勘探中，地形图可以帮助地质工作者了解地表的地形特征和地质构造，为勘探矿产、石油、天然气等提供重要信息。

在地理教育中，地形图是地理教学的重要工具，它可以直观地展现地球表面的地形特征，帮助学生理解地理知识。

在自然资源调查中，地形图可以帮助调查人员了解地表的地形特征和地貌要素，为资源开发和保护提供依据。

在城市规划中，地形图可以帮助规划师了解城市周边的地形特征和地貌要素，为城市规划和建设提供参考。

总之，地形图是一种重要的地图类型，它以地形地貌为主要内容，包括地形特征、地貌要素、地表高程等信息。

地形图的应用范围非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。

地形图在各个领域都发挥着重要作用，为人们认识和利用地球提供了重要信息和支持。

希望本文对地形图的基本内容及其应用有所帮助，谢谢阅读！。

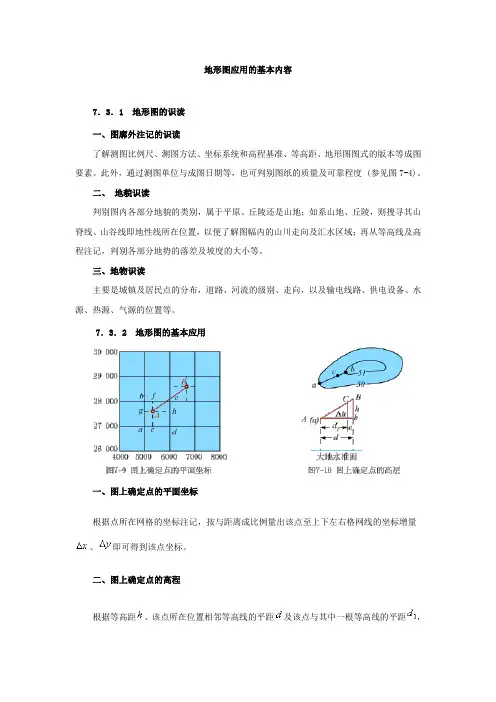

地形图应用的基本内容7．3．1 地形图的识读一、图廓外注记的识读了解测图比例尺、测图方法、坐标系统和高程基准、等高距、地形图图式的版本等成图要素。

此外，通过测图单位与成图日期等，也可判别图纸的质量及可靠程度 (参见图7-4)。

二、地貌识读判别图内各部分地貌的类别，属于平原、丘陵还是山地；如系山地、丘陵，则搜寻其山脊线、山谷线即地性线所在位置，以便了解图幅内的山川走向及汇水区域；再从等高线及高程注记，判别各部分地势的落差及坡度的大小等。

三、地物识读主要是城镇及居民点的分布，道路、河流的级别、走向，以及输电线路、供电设备、水源、热源、气源的位置等。

7．3．2 地形图的基本应用一、图上确定点的平面坐标根据点所在网格的坐标注记，按与距离成比例量出该点至上下左右格网线的坐标增量、即可得到该点坐标。

二、图上确定点的高程根据等高距、该点所在位置相邻等高线的平距及该点与其中一根等高线的平距，按比例内插出该点至该等高线的高差即可得到该点高程。

三、图上确定直线的长度和方向1. 直接量取法(即图解法)用直尺直接在图上量取图上直线的距离，乘以比例尺分母即得直线的实地长度；过直线的起始点作坐标纵轴的平行线，用半圆量角器自纵轴平行线起始顺时针量取至直线的夹角，即得直线的坐标方位角。

2．坐标反算法(即解析法)在图上量取直线两端点的纵、横坐标，代入坐标反算公式，计算两点之间的距离和方位角。

=( 1-20 )=( 1-21 )四、图上确定直线的坡度图上先确定直线两端点的高程，算得两端点之间的高差，再量取直线之间的平距，即可按下式计算该直线以百分数表示的坡度：7．3．3 图上面积量算在图上量算封闭曲线围成图形的面积，有以下方法。

一、透明格网法如图7-12所示，将一绘有毫米格网的透明胶片覆盖于需量算面积的图形上，数出图形所占有的整方格数和其边界线上非完整的方格数，代入下式即可算得该图形的实地面积。

() (7-2)式中，为地形图比例尺分母。

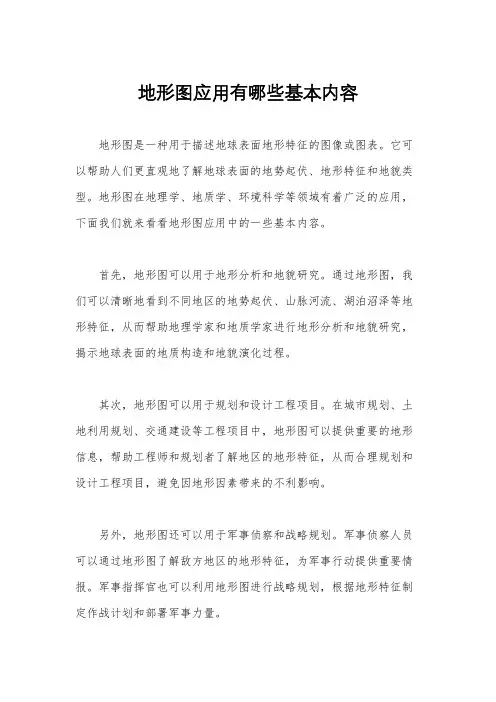

地形图应用有哪些基本内容地形图是一种用于描述地球表面地形特征的图像或图表。

它可以帮助人们更直观地了解地球表面的地势起伏、地形特征和地貌类型。

地形图在地理学、地质学、环境科学等领域有着广泛的应用，下面我们就来看看地形图应用中的一些基本内容。

首先，地形图可以用于地形分析和地貌研究。

通过地形图，我们可以清晰地看到不同地区的地势起伏、山脉河流、湖泊沼泽等地形特征，从而帮助地理学家和地质学家进行地形分析和地貌研究，揭示地球表面的地质构造和地貌演化过程。

其次，地形图可以用于规划和设计工程项目。

在城市规划、土地利用规划、交通建设等工程项目中，地形图可以提供重要的地形信息，帮助工程师和规划者了解地区的地形特征，从而合理规划和设计工程项目，避免因地形因素带来的不利影响。

另外，地形图还可以用于军事侦察和战略规划。

军事侦察人员可以通过地形图了解敌方地区的地形特征，为军事行动提供重要情报。

军事指挥官也可以利用地形图进行战略规划，根据地形特征制定作战计划和部署军事力量。

此外，地形图还可以用于旅游规划和户外探险。

对于喜欢户外活动的人来说，地形图可以提供重要的地形信息，帮助他们规划行程、选择路线，并且在探险过程中更好地了解周围的地形环境，确保安全顺利完成活动。

最后，地形图还可以用于教学和科普宣传。

地理老师可以利用地形图向学生展示地球表面的地形特征，帮助他们更直观地理解地球地貌的多样性。

同时，地形图也可以用于科普宣传，向公众介绍地球地貌的奇特之处，增强人们对自然环境的认识和保护意识。

综上所述，地形图在地形分析、规划设计、军事侦察、旅游探险、教学科普等方面都有着重要的应用价值。

通过地形图，我们可以更好地了解地球表面的地形特征，为各种活动和研究提供重要的地形信息和支持。

因此，地形图的制作和应用对于促进地理科学的发展和社会进步具有重要意义。

图8-5 等高线示意图
而且测绘有几种不同比例尺的地形图，
图8-11 视距测量示意图
⎭
⎬⎫
-+==v i D h kn D αα
tan cos 2 ——仪器乘常数，可取k =100
2.大平板仪的构造
大平板仪的构造由照准仪、图板、基座和附件组成。

(1)照准仪：图8-17为西安光学测量仪器厂制造的
竖盘、支柱和直尺所组成，其作用和经纬仪相似。

平板相当于水平度盘，照准目标后用平行尺来画方向线。

竖直度盘分划值为1°，向两个方向依正负每
望远镜水平时读数为0°。

在竖直度盘右侧附有水准管，读数前必须先调整水准管，当气泡居中时才能读取竖直度盘读数，直读到10′估读到1′，读数窗影像如图
′和+6°23′。

图8-23 按制定坡度选线示意图
称之为。

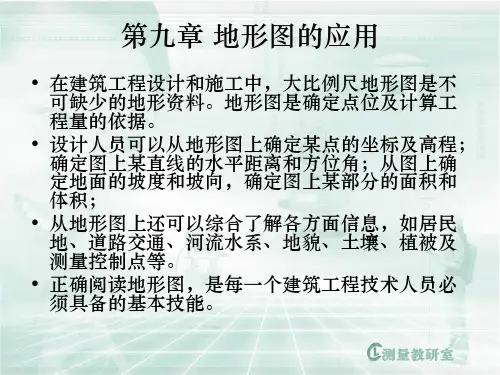

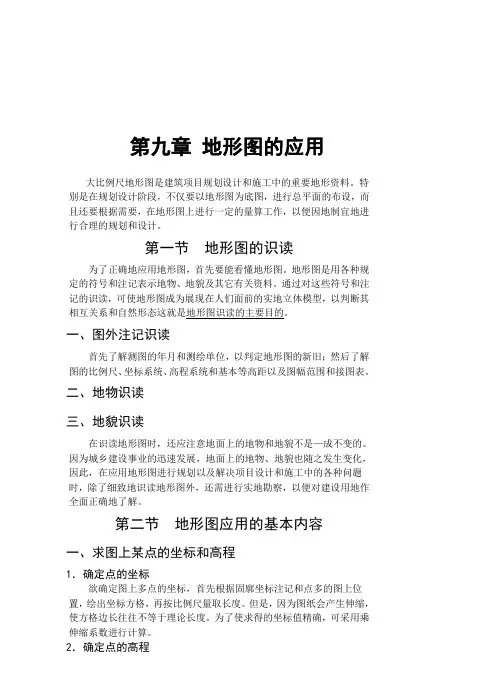

第九章地形图的应用大比例尺地形图是建筑项目规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

第一节地形图的识读为了正确地应用地形图，首先要能看懂地形图。

地形图是用各种规定的符号和注记表示地物、地貌及其它有关资料。

通过对这些符号和注记的识读，可使地形图成为展现在人们面前的实地立体模型，以判断其相互关系和自然形态这就是地形图识读的主要目的。

一、图外注记识读首先了解测图的年月和测绘单位，以判定地形图的新旧；然后了解图的比例尺、坐标系统、高程系统和基本等高距以及图幅范围和接图表。

二、地物识读三、地貌识读在识读地形图时，还应注意地面上的地物和地貌不是—成不变的。

因为城乡建设事业的迅速发展，地面上的地物、地貌也随之发生变化，因此，在应用地形图进行规划以及解决项目设计和施工中的各种问题时，除了细致地识读地形图外，还需进行实地勘察，以便对建设用地作全面正确地了解。

第二节地形图应用的基本内容一、求图上某点的坐标和高程1．确定点的坐标欲确定图上多点的坐标，首先根据固廓坐标注记和点多的图上位置，绘出坐标方格，再按比例尺量取长度。

但是，因为图纸会产生伸缩，使方格边长往往不等于理论长度。

为了使求得的坐标值精确，可采用乘伸缩系数进行计算。

2．确定点的高程在地形图上的任一点，可以根据等高线及高程标记确定其高程。

如果所求点不在等高线上，则作—条大致垂直于相邻等高线的线段，量取其线段的长度，按比例内插求得。

在图上求某点的高程时，通常可以根据相邻两等高线的高程目估确定。

因此，其高程精度低于等高线本身的精度。

规范中规定，在平坦地区，等高线的高程中误差不应超过l／3等高距，丘陵地区，不应超过1／2等高距；山区，不应超过一个等高距。

由此可见，如果等高距为1m，则平坦地区等高线本身的高程误差允许到0.3m、丘陵地区为0.5m，山区可达1m。

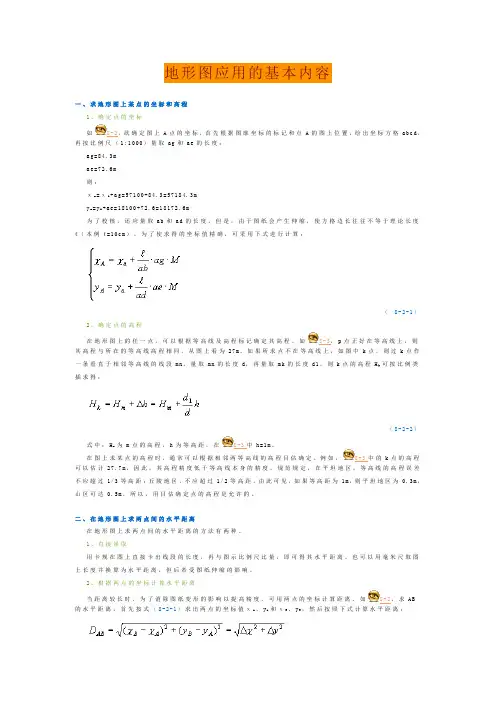

地形图应用的基本内容一、求地形图上某点的坐标和高程1、确定点的坐标如8-2，欲确定图上A点的坐标，首先根据图廓坐标的标记和点A的图上位置，绘出坐标方格a b c d，再按比例尺（1:1000）量取a g和a e的长度：a g=84.3ma e=72.6m则：χp=χa+a g=57100+84.3=57184.3my p=y a+a e=18100+72.6=18172.6m为了校核，还应量取a b和a d的长度。

但是，由于图纸会产生伸缩，使方格边长往往不等于理论长度ℓ（本例ℓ=10c m）。

为了使求得的坐标值精确，可采用下式进行计算：（8-2-1）2、确定点的高程在地形图上的任一点，可以根据等高线及高程标记确定其高程。

如8-3，p点正好在等高线上，则其高程与所在的等高线高程相同，从图上看为27m。

如果所求点不在等高线上，如图中k点，则过k点作一条垂直于相邻等高线的线段m n，量取m n的长度d，再量取m k的长度d1，则k点的高程H k可按比例类插求得：（8-2-2）式中：H m为m点的高程，h为等高距，在8-3中h=1m。

在图上求某点的高程时，通常可以根据相邻两等高线的高程目估确定。

例如，8-3中的k点的高程可以估计27.7m，因此，其高程精度低于等高线本身的精度。

规范规定，在平坦地区，等高线的高程误差不应超过1/3等高距；丘陵地区，不应超过1/2等高距。

由此可见，如果等高距为1m，则平坦地区为0.3m，山区可达0.5m。

所以，用目估确定点的高程是允许的。

二、在地形图上求两点间的水平距离在地形图上求两点间的水平距离的方法有两种。

1、直接量取用卡规在图上直接卡出线段的长度，再与图示比例尺比量，即可得其水平距离。

也可以用毫米尺取图上长度并换算为水平距离，但后者受图纸伸缩的影响。

2、根据两点的坐标计算水平距离当距离较长时，为了消除图纸变形的影响以提高精度，可用两点的坐标计算距离。

如8-2，求A B的水平距离，首先按式（8-2-1）求出两点的坐标值χA、y A和χB、y B，然后按照下式计算水平距离：（8-2-3）三、在地形图上求直线的坐标方位角和坡度1、在地形图上求直线的坐标方位角（1）图解法如8-4，求直线B C的坐标方位角时，可先过B、C两点精确地作平行于坐标格网纵线的直线，然后用量角器量测B C的坐标方位角αB C和C B的坐标方位角αC B。

地形图应用有哪些基本内容
首先，地形图的基本内容包括地形特征和地貌形态。

地形特征是指地球表面的高程、坡度、坡向等特征，而地貌形态则是指地球表面的山地、丘陵、平原、河流、湖泊等地貌特征。

地形图通过等高线、颜色、符号等方式将地形特征和地貌形态直观地展现出来，使人们能够清晰地了解地球表面的地形情况。

其次，地形图还包括地形图解和地形图说明。

地形图解是对地形图中各种地貌特征和地形特征的解释和说明，例如解释图中的等高线、河流、湖泊等地貌特征的含义和特征；地形图说明则是对地形图制图方法、数据来源、制图单位等内容的说明，使人们能够了解地形图的制图过程和数据来源，增加地形图的可信度和可读性。

另外，地形图的基本内容还包括地形图的应用。

地形图在地质勘探中可以用于勘探矿藏、地下水资源等，通过地形图可以清晰地了解地下地质构造和地下水流动情况；在地理教学中，地形图可以用于教学示范和学生实地考察，帮助学生更直观地了解地球表面的地形特征和地貌形态；在地理信息系统中，地形图可以作为地理信息系统的基础图层，为地理信息系统的建设和应用提供基础数据支撑。

总的来说，地形图的基本内容包括地形特征和地貌形态、地形图解和地形图说明、地形图的应用等内容。

地形图作为一种重要的地图类型，在地质勘探、地理教学、地理信息系统等领域有着广泛的应用，具有重要的研究和实践价值。

希望通过本文的介绍，能够帮助大家更全面地了解地形图的基本内容和应用价值。
