地形图的应用

地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。

2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。

每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。

地形图应用有哪些基本内容地形图是一种以地形地貌为主要内容的地图，它是地图学中的一种专题地图。

地形图是地图学的一个分支，也是地理学、地质学、环境科学等学科的重要工具。

它主要用来描述和表现地球表面的地形特征，如山脉、河流、湖泊、平原等，以及地表的高程、坡度等信息。

地形图的应用范围十分广泛，下面我们来详细了解一下地形图的基本内容及其应用。

首先，地形图的基本内容包括地形特征、地貌要素、地表高程等信息。

地形特征是地形图的核心内容，它包括山脉、丘陵、平原、峡谷、河流、湖泊等自然地形特征，以及人类活动所形成的人工地形特征，如城市、道路、建筑物等。

地貌要素是地形图中的重要内容，它描述了地表的形态、结构、成因等信息，如岩石、土壤、沉积物等。

地表高程是地形图中的另一个重要内容，它通过等高线、高程点等方式表现地表的高程信息，帮助人们了解地形的起伏变化。

其次，地形图的应用非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。

在地质勘探中，地形图可以帮助地质工作者了解地表的地形特征和地质构造，为勘探矿产、石油、天然气等提供重要信息。

在地理教育中，地形图是地理教学的重要工具，它可以直观地展现地球表面的地形特征，帮助学生理解地理知识。

在自然资源调查中，地形图可以帮助调查人员了解地表的地形特征和地貌要素，为资源开发和保护提供依据。

在城市规划中，地形图可以帮助规划师了解城市周边的地形特征和地貌要素，为城市规划和建设提供参考。

总之，地形图是一种重要的地图类型，它以地形地貌为主要内容，包括地形特征、地貌要素、地表高程等信息。

地形图的应用范围非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。

地形图在各个领域都发挥着重要作用，为人们认识和利用地球提供了重要信息和支持。

希望本文对地形图的基本内容及其应用有所帮助，谢谢阅读！。

“用地形图估算场地平整的土石方量”将施工场地的自然地表按要求整理成一定高程的水平地面或一定坡度的倾斜面，这种工作称为平整场地。

在平整场地时，为使填、挖土石方量基本平衡，常要利用地形图确定填、挖边界和进行填、挖土石方量的估算。

场地平整土石方估算最常用的方法是方格网法。

一、将场地平整为水平地面图示比例尺为1:1000的地形图，拟将原地面平整成某一高程的水平面，使填、挖土石方量基本平衡。

方法如下：①绘制方格网。

在地形图上拟平整场地内绘制方格网，方格大小根据地形12344∑⨯+∑⨯+∑⨯+∑⨯=角边拐中设H H H H H n 起伏程度、地形图比例尺以及要求的精度而定。

一般方格的边长为10 m 或20 m （对于一般单体工程，甚至可以为5m ～1m ）。

图中方格为20 m ×20m 。

各方格顶点号注于方格网点的左下角，如图中的A 1，A 2，…，E 3，E 4等。

横坐标用阿拉伯数码自左到右递增，纵坐标用大写字母顺序自下（上）而上（下）递增。

② 求各方格顶点的地面高程：根据地形图上的等高线，用内插法求出各方格顶点的地面高程，并注于方格点的右上角，如图所示。

③ 计算设计高程：分别求出各方格四个顶点的平均值，即各方格的平均高程；然后，将各方格的平均高程求和并除以方格数n ，即得到设计高程H 设。

各方格点参加计算的次数分别为：角点（图边往外）高程一次；边点（图边上）高程两次；拐点（图边往内）高程三次；中间点高程四次。

因而设计高程 H 设的计算公式为：根据图中的数据，求得的设计高程H 设=49.9 m ，并注于方格顶点右下角。

④ 确定方格顶点的填、挖高度：各方格顶点地面高程与设计高程之差，为该点的填、挖高度，即：h H H =-设地h 为“＋”表示挖深，为“－”表示填高。

并将h 值标注于相应方格顶点左上角。

⑤ 确定填挖边界线：根据设计高程H 设=49.9m ，在地形图上用内插法绘出49.9 m 等高线。

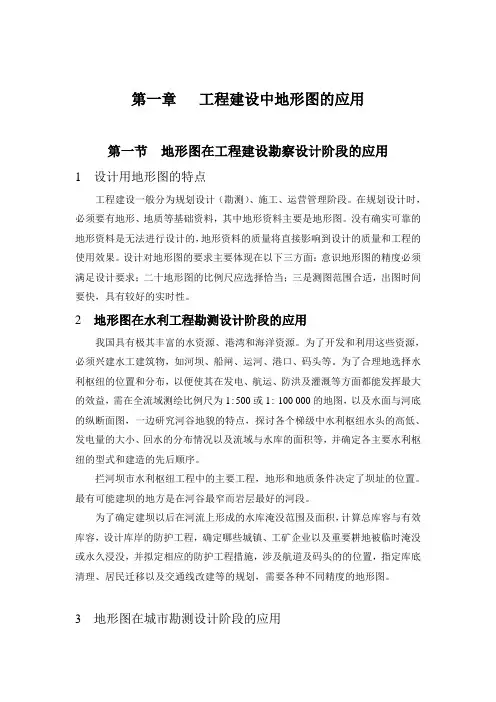

第一章工程建设中地形图的应用第一节地形图在工程建设勘察设计阶段的应用1设计用地形图的特点工程建设一般分为规划设计（勘测）、施工、运营管理阶段。

在规划设计时，必须要有地形、地质等基础资料，其中地形资料主要是地形图。

没有确实可靠的地形资料是无法进行设计的，地形资料的质量将直接影响到设计的质量和工程的使用效果。

设计对地形图的要求主要体现在以下三方面：意识地形图的精度必须满足设计要求；二十地形图的比例尺应选择恰当；三是测图范围合适，出图时间要快，具有较好的实时性。

2地形图在水利工程勘测设计阶段的应用我国具有极其丰富的水资源、港湾和海洋资源。

为了开发和利用这些资源，必须兴建水工建筑物，如河坝、船闸、运河、港口、码头等。

为了合理地选择水利枢纽的位置和分布，以便使其在发电、航运、防洪及灌溉等方面都能发挥最大的效益，需在全流域测绘比例尺为1:500或1: 100 000的地图，以及水面与河底的纵断面图，一边研究河谷地貌的特点，探讨各个梯级中水利枢纽水头的高低、发电量的大小、回水的分布情况以及流域与水库的面积等，并确定各主要水利枢纽的型式和建造的先后顺序。

拦河坝市水利枢纽工程中的主要工程，地形和地质条件决定了坝址的位置。

最有可能建坝的地方是在河谷最窄而岩层最好的河段。

为了确定建坝以后在河流上形成的水库淹没范围及面积，计算总库容与有效库容，设计库岸的防护工程，确定哪些城镇、工矿企业以及重要耕地被临时淹没或永久浸没，并拟定相应的防护工程措施，涉及航道及码头的的位置，指定库底清理、居民迁移以及交通线改建等的规划，需要各种不同精度的地形图。

3地形图在城市勘测设计阶段的应用城市的建设也离不开地形图，在确定城市的整体布局时需用各种大、中、小比例尺的地形图。

比如：道路规划、各种管线的规划、工矿企业的规划以及各种建筑物的规划等。

在设计中如果没有地形图，设计人员就没办法确定各种工程及相应建筑物的具体位置。

利用1: 2 000或1:500比例尺地形图作为选址的依据和进行总图设计的地图，在图上设计人寻找合适的位置、放样各种设施、量取距离和高程，并进行工程的定位和定向及坡度的确定，从而计算工程量和工程费用等。

地形图应用有哪些基本内容地形图是一种用于描述地球表面地形特征的图像或图表。

它可以帮助人们更直观地了解地球表面的地势起伏、地形特征和地貌类型。

地形图在地理学、地质学、环境科学等领域有着广泛的应用，下面我们就来看看地形图应用中的一些基本内容。

首先，地形图可以用于地形分析和地貌研究。

通过地形图，我们可以清晰地看到不同地区的地势起伏、山脉河流、湖泊沼泽等地形特征，从而帮助地理学家和地质学家进行地形分析和地貌研究，揭示地球表面的地质构造和地貌演化过程。

其次，地形图可以用于规划和设计工程项目。

在城市规划、土地利用规划、交通建设等工程项目中，地形图可以提供重要的地形信息，帮助工程师和规划者了解地区的地形特征，从而合理规划和设计工程项目，避免因地形因素带来的不利影响。

另外，地形图还可以用于军事侦察和战略规划。

军事侦察人员可以通过地形图了解敌方地区的地形特征，为军事行动提供重要情报。

军事指挥官也可以利用地形图进行战略规划，根据地形特征制定作战计划和部署军事力量。

此外，地形图还可以用于旅游规划和户外探险。

对于喜欢户外活动的人来说，地形图可以提供重要的地形信息，帮助他们规划行程、选择路线，并且在探险过程中更好地了解周围的地形环境，确保安全顺利完成活动。

最后，地形图还可以用于教学和科普宣传。

地理老师可以利用地形图向学生展示地球表面的地形特征，帮助他们更直观地理解地球地貌的多样性。

同时，地形图也可以用于科普宣传，向公众介绍地球地貌的奇特之处，增强人们对自然环境的认识和保护意识。

综上所述，地形图在地形分析、规划设计、军事侦察、旅游探险、教学科普等方面都有着重要的应用价值。

通过地形图，我们可以更好地了解地球表面的地形特征，为各种活动和研究提供重要的地形信息和支持。

因此，地形图的制作和应用对于促进地理科学的发展和社会进步具有重要意义。
