6.3.2 号盘话机拨号号码的接收
第 六 章 呼 叫 处 理 的 基 本 原 理
我们要做两方面的工作，既要识别出脉 冲，又要识别出“位间隔”。

脉冲识别
我国规定的号盘脉冲的参数有： （1）脉冲速度：即每秒钟送的脉冲个数。 规定脉冲速度为每秒种8~16个脉冲。 （2）脉冲断、续比：即脉冲宽度（断） 和间隔宽度（续）之比。规定的脉冲的断 续比为1：1~3：1

第 六 章 呼 叫 处 理 的 基 本 原 理
输入处理分为
1）用户线扫描监视——监视用户线状态变化； 2）中继线线路信号扫描——监视中继器的线 路信号； 3）接收数字信号——包括拨号脉冲、按钮拨 号信号和多频信号等； 4）接收公共信道信号方式的电话信号； 5）接收操作台的各种信号。
6.3 输入处理
用户线状态
挂机
0 1
摘机
第 六 章 呼 叫 处 理 的 基 本 原 理
200ms扫描 这次扫描结果 前次扫描结果 这∧前 这∧前 1 1 0 0 1 1 0 0 1 1 1 1 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 1 1 0 1 0 0 1 0 1 1 1 1 0 0 0 0
SP 16ms扫描 这次扫描结果 前次扫描结果 这⊕前 1 1 1 1 0 0 0 1 1 0 0 0 1 1 1 1 1 1 1 1 1 0 0 0 1 1 0 0 0 1 1 1 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 0
(这 ⊕前)∧ 这
0
0 0 0 1 0 0 0 0 1 0

第6章 呼叫处理的基本原理

第6章 呼叫处理的基本原理

第六章 呼叫处理的基本原理 以上就是程控交换机基本的呼叫接续过程。从控制观 点看，如果我们把交换机外部的一些变化，诸如用户摘 机、拨号、中继线占用等都叫做事件，处理机的基本功能 之一就是收集所发生的事件(输入)，对收集到的事件进行 正确的处理(内部处理)，最后发出要求采取动作的指令(输 出)。 由上可见，交换的自动接续，就是中央处理机根据话 路系统内发生的事件作出相应的指令来完成的。现将几个 接续阶段用流程图表达，如图所示。
第六章 呼叫处理的基本原理 2．呼叫处理程序的结构 为呼叫建立而执行的处理任务可分为3种类型：输入处理、 内部处理和输出处理，见图6.X。 1) 输入处理 收集话路设备的状态变化和有关的信令信息称为输入处 理。各种扫描程序都属于输入处理。输入处理通常是在时钟中 断控制下按一定周期执行，主要任务是发现事件而不是处理事 件。输入处理是靠近硬件的低层软件，实时性要求较高。
第六章 呼叫处理的基本原理 硬件执行了输出处理的驱动命令后，改变了硬件的状态， 使得硬件设备从原有的稳定状态转移到另一个稳定状态，硬件 设备在软件中的映射状态也随之而变，以始终保持一致。因 此，呼叫处理过程反映的是用户状态不断转移的过程，如图6.3 所示。按照系统的处理过程，刻画出不同的状态和状态转移条 件，是设计呼叫处理程序的重要依据和有效方法。
第六章 呼叫处理的基本原理
稳定状态K 启动原因 输入程序
分析程序 任务执行(始)程序 硬件动作
输出程序 任务执行(终)程序
稳定状态K＋1
图6-x 状态迁移与呼叫处理程序的关系
第六章 呼叫处理的基本原理 把任务分成“始”和“终”，是因为交换动作分软件处理和 硬件处理的关系。例如，话路的某个部分从空闲状态转移 到占用状态，在硬件动作之前软件先使它示忙，以免被其 他部分占用，造成重接。等硬件动作后，还必须由软件进 行监视。如由占用状态转迁到空闲状态时，软件发出指令 使硬件动作完成后，软件再使它解除示忙。如果不按这个 顺序进行，就会出现重接(混线)或复原不良的现象，也就是 说，必须前后都有软件动作，中间夹着硬件的动作。

呼叫处理的基本原理

呼叫处理的基本原理

图6.6 按组识别用户摘、挂机流程图
6.3.2 号盘话机拨号号码的接收 ●号盘话机拨号号码是以脉冲的形式发出的，
也是用户线的断、续状态。 ●我国号盘脉冲的参数规定：
脉冲速度：8～16个脉冲/s 脉冲断、续比：1：1～ 3：1
1、脉冲识别 ●脉冲识别的扫描周期为8ms，必须小于最短的
脉冲间隔宽度。 脉冲最快速度是每秒16个脉冲，故最短脉
6.3.3 特点 ●按钮话机号盘：
●每个按钮由两个音频组成，其中一个是高频 组的，另一个是低频组的。
2、收号方法 ●按钮收号器（ DTMF收号器）：
●按钮收号器对收到的双音频信号进行处理后， 将其转换成二进制数码形式，送到接收信号 存储器，由中央处理机读取处理。
6.4.2 号码分析
号码分析是对主叫用户所拨的被叫用户号码进 行分析，以决定接续路由、话费指数、任务号 码及下一轮状态号等。
1、用户拨号
●主叫用户所拨的被叫用户号码是号码分析的数 据来源，它可直接从用户话机接收下来，也可 通过局间信号传送过来，然后根据用户拨号查 找译码表进行分析。
2、分析过程 （1）预译处理
序将脉串标志置“1”。 （2）转发脉冲程序每32s（一个节拍）将节拍标志修
改一次。 （3）节拍1，则保持送脉冲信号为“1”状态。 （4）节拍2，表示应送脉冲间隔或一串脉冲结束。 （5）若号位计数器=0，则脉串程序将脉串标志置
“0”。
4、多频信号发送和接收 （1）发端发送前向信号； （2）终端收到向前信号后，发后向信号； （3）发端收到后向信号后，停前向信号； （4）终端发现停前向信号后，停后向信号； （5）发端发现停后向信号后，发下一个前向信号，开
第6章 呼叫处理的基本原理
6.1 一次呼叫处理过程 6.2 用SDL图来描述呼叫处理过程 6.3 输入处理 6.4 分析处理 6.5 任务执行和输出处理

中级通信工程师重点资料

中级通信工程师重点资料

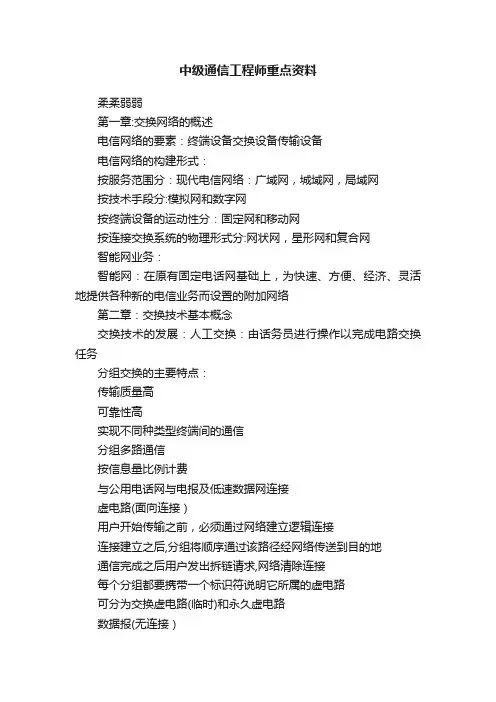

中级通信工程师重点资料柔柔弱弱第一章:交换网络的概述电信网络的要素：终端设备交换设备传输设备电信网络的构建形式：按服务范围分：现代电信网络：广域网，城域网，局域网按技术手段分:模拟网和数字网按终端设备的运动性分：固定网和移动网按连接交换系统的物理形式分:网状网，星形网和复合网智能网业务：智能网：在原有固定电话网基础上，为快速、方便、经济、灵活地提供各种新的电信业务而设置的附加网络第二章：交换技术基本概念交换技术的发展：人工交换：由话务员进行操作以完成电路交换任务分组交换的主要特点：传输质量高可靠性高实现不同种类型终端间的通信分组多路通信按信息量比例计费与公用电话网与电报及低速数据网连接虚电路(面向连接）用户开始传输之前，必须通过网络建立逻辑连接连接建立之后,分组将顺序通过该路径经网络传送到目的地通信完成之后用户发出拆链请求,网络清除连接每个分组都要携带一个标识符说明它所属的虚电路可分为交换虚电路(临时)和永久虚电路数据报(无连接）直接进行数据传输分组交换机为每一个数据分组独立地寻找路径每个数据分组中都包含完整的目的地址信息第三章:程控交换技术用户电路的主要功能B(Ｂaｔtery Feｅd）——馈电；O(Ｏｖｅr－voｌtage Proｔeｃtｉon）-—过压保护；R(Ringing Ｃｏntｒol）-—振铃控制;S（Suｐervｉsion）——监视；C（Ｃoｄｅｃ＆Filtｅrｓ）——编译码和滤波；Ｈ（HyｂｒiｄCiｒcｕit）——混合电路;T(Teｓt)——测试。

在线程序：呼叫处理程序:交换机所有呼叫的建立与释放以及交换机各种新服务性能的建立与释放执行管理程序：对交换系统的软硬件资源进行管理和调度、运行管理程序:维护人员存取和修改有关用户和交换局的各种程序故障处理程序：对交换系统作经常性的检测，并使系统恢复工作能力故障诊断程序：确定硬件故障位置交换机数据局数据：反映交换局在交换网中的地位(或级别）,本交换局与其他交换局的中继关系，包括对其他交换网的中继路由的组织、数量、接收或发送号码、位长、计费费率、传送信号方式等用户数据：描述全部用户信息，为每个用户所特有系统数据由设备制造厂家编写T接线器工作方式输出控制：顺序写入，控制读出输入控制:控制写入,顺序读出空间(S）接线器工作方式：输入控制:控制存储器的行对应于时隙,列对应于输入线,内容对应于输出线输出控制:控制存储器的行对应于时隙，列对应于输出线,内容对应于输入线呼叫处理基本原理分析处理:去话分析:分析主叫用户的用户数据号码分析：决定路由，话费等来话分析:分析被叫用户类别,运用情况，忙闲状态等,以确定下一个任务及状态号码状态分析:数据来源是现在的稳定状态和输入信息操作系统实时操作系统：管理包括处理机在内的所有资源控制系统结构集中控制：每台处理机均能控制全部资源,也能执行所有功能分散控制：每台处理机只能控制部分资源，只能执行交换机的部分功能，最大特点是取消了中央处理机分机控制：按交换机控制功能的高低层次分别配置处理机分布式控制:所有控制功能都由与小用户线群或小中继线群相连的微处理机提供第四章:电话通信网本地电话网同一个长途编号区范围内,由若干个端局、或者由若干个端局和汇接局、局间中继线、长市中继、接入网和话机终端组成的电话网.长途路由基干路由：构成网络基干结构的路由。

呼叫处理介绍

呼叫处理介绍

2.2.1、源码（SOURCE CODE）
源码可以分成五个组成部分，主要放在R_ORIG_AN中，它是字冠 分析不可缺少的一部分。它是用来定义产生这次呼叫的源是什么，由可 能是用户也有可能是入中继。
2.2.2、数字分析
系统中的树分成两种，一种是源树，另一种是公共树。每一棵树中 都包含着不同的字冠。在某一棵数中究竟放些什么样的字冠，要取决于 这棵树是给哪一个源用的。这个源可能拨打的所有字冠在这棵树中必须 存在。 引入公共树的目的是为数字标准化，同时也节省了系统的资源空 间。例如，来自于不同源的呼叫所拨打的字冠有可能在不同的源树中分 析，但是它们的目的地是相同的，也就是说它们字冠分析的结果是一样 的。因此系统可以把它们引入公共树，给它们一个公共的结果。
16736_CC_TO_PAT
CFCS
16735_PATED_TO_CC
•信令
3
•信令
2
1
•设备处理叫规约面来处理，当信令系统接受到应答消 息之后取消‘应答等待’计时器。
2、连接
信令系统将断开振铃音流的回路，并将群集回路连接到网络上
3、事件的传送 信令系统A接收到应答消息之后将激活计费系统
1.1.3、释放（本局呼叫）
1
3
•信令 4 2 •设备处理
LCRCDH-SSM
ASM
RSIG-SSM SCDH-FMM SCDH-SSM
SCM
2.2、字冠分析 CFCS
(1)16736_CC_TO_PAT
(2)16735_PATED_TO_CC
PATED
SACE
•字冠分析主要由PATED来完成，然后再把字冠分 析结果通过消息16735传送给CFCS。其中包含所有 的呼叫任务单元。当CFCS得到字冠分析结果以后， 将决定下一步工作。

第六章呼叫处理的基本原理

第六章呼叫处理的基本原理
北京邮电大学出版社
用户线状态 200ms扫描SCAN
0 挂机 1
摘机
挂机
这次扫描结果 1 1 1 0 0 0 0 1 1 1 1
前次扫描结果 1 1 1 1 0 0 0 0 1 1 1
这前
00 01 0 00 00 00
这前 0 0 0 0 0 0 0 1 0 0 0
(1)处理机每隔200ms对每条用户线状态扫描一次，得到 “这次扫描结果” 在扫描存储器SCN暂存；“前次扫描结果” 是前一次扫描(200ms以前)时将 “这次扫描结果”存入用户存储器LM存储，供“这次”读用。 (2)摘机识别： 这次扫描结果 前次扫描结果1 表示挂机-摘机的状态变换
6.4.1 用户线扫描监视
1、检测用户线的状态和识别用户线状态的变化： 用户摘机—形成直流回路→续→0 (负逻辑) 用户挂机—断开直流回路→断→1
2、用户线状态随机变化，而程控交换机的处理机工作是串行的 (FIFO队列)，因此对用户线状态只能作定期、周期性监视，称 扫描监视。周期级程序
3、一般用户摘/挂机识别的扫描周期为100～200ms，即处理机 每隔200ms对所有用户线扫描一次。 扫描周期过短，使CPU工作过于频繁； 扫描周期过长，不能及时捕捉状态变化信息。
北京邮电大学出版社
6.2.2 SDL图简介
SDL图是SDL语言中的一种图形表示方法，可自动生成程序。 SDL的动态特征是一个激励——响应过程，平时处于某个稳定状态，
当接收到输入信号(激励)后立即进行一系列处理动作，输出一个信号作 为响应，并转移至一个新的稳定状态，如此不断转移。转移过程中同 时进行一系列动作，并输出相应命令。
6.3.2 局数据 交换局公用硬件配备情况；局间环境的参数；迂回路由 设置情况；接用户交换机情况；公用设备忙、闲状态； 计费方式；话务量、接通率统计数据和计费数据；特服 情况；新业务提供情况；复原方式；交换机类别；能接 的非话终端品种和数量；各种号码。

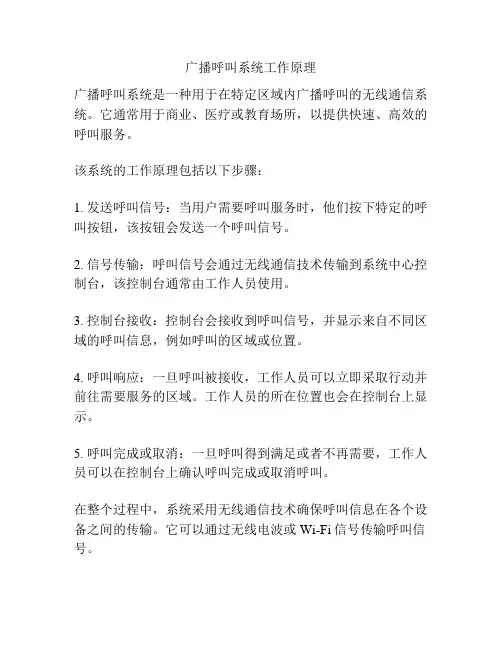

广播呼叫系统工作原理

广播呼叫系统工作原理
广播呼叫系统是一种用于在特定区域内广播呼叫的无线通信系统。

它通常用于商业、医疗或教育场所，以提供快速、高效的呼叫服务。

该系统的工作原理包括以下步骤：
1. 发送呼叫信号：当用户需要呼叫服务时，他们按下特定的呼叫按钮，该按钮会发送一个呼叫信号。

2. 信号传输：呼叫信号会通过无线通信技术传输到系统中心控制台，该控制台通常由工作人员使用。

3. 控制台接收：控制台会接收到呼叫信号，并显示来自不同区域的呼叫信息，例如呼叫的区域或位置。

4. 呼叫响应：一旦呼叫被接收，工作人员可以立即采取行动并前往需要服务的区域。

工作人员的所在位置也会在控制台上显示。

5. 呼叫完成或取消：一旦呼叫得到满足或者不再需要，工作人员可以在控制台上确认呼叫完成或取消呼叫。

在整个过程中，系统采用无线通信技术确保呼叫信息在各个设备之间的传输。

它可以通过无线电波或Wi-Fi信号传输呼叫信号。

此外，一些广播呼叫系统还可以具备其他功能，例如紧急呼叫按钮、语音对讲和呼叫记录等。

这些附加功能可以提供更全面的服务和管理功能。

总的来说，广播呼叫系统通过无线通信技术实现用户呼叫的传输和管理，从而提供高效、快速的呼叫服务。

第6章呼叫处理的基本原理


去话回绝
〔3〕分析结果 经过分析得出结果，包括应执行任务号码、下一状态
号码等，转向输出处理程序。 例如：
分析结果说明允许呼叫，那么向其送拨号音，并根据 话机类别接上相应的收号器。
假设结果说明不允许呼出，那么向其送忙音。
6.5.2 号码分析〔也叫数字分析〕
号码分析程序是从收到用户拨号号码后开 场进展的，根据数据来源，查找出局数据表 格，决定接续的业务性质、呼叫路由、计费 方式和释放方式等。
6.6 任务执行和输出处理 6.6.1 任务执行
任务执行程序
经过各种分析程序后，明确了下一步的 任务，并详细施行所执行的任务。
〔3〕转发脉冲
有些交换机需转发脉冲号码，转发前把被呼叫 的 号码存放在相应存储区，号码个数填入号位计 数器。
待发号码放入发号单元，其内容表示需发出的脉 冲数，即一个脉冲串。其后是位间隔。
出现位间隔标志有两种情况：位间隔或中途挂机.
区别方法：
查用户线此时状态，假设用户线状态为1〔断〕， 表示用户中途挂机，假设用户线状态为0〔续〕， 那么为位间隔。
小结: 1、用户扫描的任务是识别主叫用户的摘挂机事件，属周期
性程序，其识别原理是〔P87〕： 用“ 这次扫描 上 结次 果扫描 1” 结来 果判别摘机 用“这次扫 上 描次 结扫 果描 1” 结来 果判别挂机
变化识 这 别次扫描 上 结次 果扫描结果 2、用脉“ 冲识变别化 的仟识 前 务别 是次判扫 别所描拨结 1每”个果 来 脉冲判 的到别来脉 ，亦冲属来 前 周期沿的 性程序，其识别原理〔P89〕 ：
用“首次 前 变次 化首次 1” 变来 化判别位间隔
6.4.3 按钮话机拨号号码的接收
集成块的SP端是信号到来指示，为0 时表示有信号到达。

第6章呼叫处理的基本原理


33
6.3.2 号盘话机拨号号码的接收
2. 位间隔识别 首次变化 =（首次变化 变化识别） 96
“ 3”
拨号脉冲 8ms扫描 这次扫描结果 前次扫描结果 变化识别 96ms扫描 首次变化 0 0 1 1 0 0 1 1 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 1 1 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 1 0 1 0 1 0 1 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
识别在前一个96ms内没有变化，排除了脉冲变化的可能；
识别在再前一个96ms内有变化，可以保证在位间隔开始
96ms后的第一个周期(96～192ms)内就能识别到，而且以 后不会重复识别；
35
脉冲识别和位间隔识别流程图：
8ms
读这次扫描
读前次扫描 这㈩前=变识 首变V变识 首变 换收号器
96ms
3. 收号 由收号器接收用户所拨号码； 收到第一位号后，停拨号音； 对收到的号码按位存储； 将号首送分析程序进行分析（叫做预译处理）；
6
6.1 一个呼叫处理过程
在用户一个完整的呼叫处理过程，交换机都做什么：
4. 号码分析 在预译处理中分析号首，以决定呼叫类别（本局、出 局、长途、特服等），并决定该收几位号； 检查这个呼叫是否允许接通（是否限制用户等）； 检查被叫用户是否空闲，若空闲，则将其示忙；
7
6.1 一个呼叫处理过程
在用户一个完整的呼叫处理过程，交换机都做什么：

程控数字交换技术第六章呼叫处理的基本原理

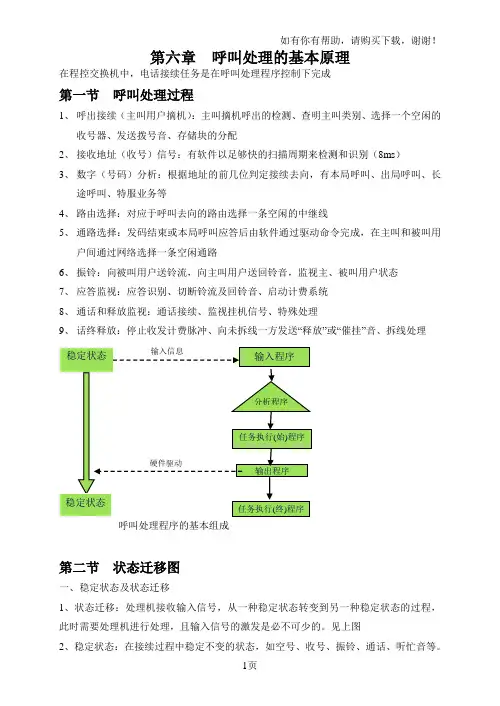

第六章呼叫处理的基本原理在程控交换机中，电话接续任务是在呼叫处理程序控制下完成第一节呼叫处理过程1、呼出接续（主叫用户摘机）：主叫摘机呼出的检测、查明主叫类别、选择一个空闲的收号器、发送拨号音、存储块的分配2、接收地址（收号）信号：有软件以足够快的扫描周期来检测和识别（8ms）3、数字（号码）分析：根据地址的前几位判定接续去向，有本局呼叫、出局呼叫、长途呼叫、特服业务等4、路由选择：对应于呼叫去向的路由选择一条空闲的中继线5、通路选择：发码结束或本局呼叫应答后由软件通过驱动命令完成，在主叫和被叫用户间通过网络选择一条空闲通路6、振铃：向被叫用户送铃流，向主叫用户送回铃音，监视主、被叫用户状态7、应答监视：应答识别、切断铃流及回铃音、启动计费系统8、通话和释放监视：通话接续、监视挂机信号、特殊处理9、话终释放：停止收发计费脉冲、向未拆线一方发送“释放”或“催挂”音、拆线处理呼叫处理程序的基本组成第二节状态迁移图一、稳定状态及状态迁移1、状态迁移：处理机接收输入信号，从一种稳定状态转变到另一种稳定状态的过程，此时需要处理机进行处理，且输入信号的激发是必不可少的。
