PCI总线的未来发展

总线发展的趋势和特点
总线发展的趋势和特点如下：
1. 高速化：随着计算机技术和通信技术的不断进步，总线的传输速度越来越快。

从开始的几千字节每秒到现在的几十GB每秒，总线的传输速度已经显著提升。

2. 多样化：随着应用场景的增多，总线的种类也越来越多样化。

除了传统的数据总线、地址总线和控制总线，还有专门用于图形处理、存储设备、网络设备等的总线。

3. 可靠性：随着系统规模的增大和传输速度的提升，对于总线的可靠性要求也越来越高。

采用差分信号传输技术和纠错编码等手段，可以提高总线的抗干扰性和可靠性。

4. 灵活性：总线需要能够适应不同的设备和应用需求。

因此，总线的架构和协议要能够提供足够的灵活性，以满足不同设备的通信需求。

5. 可拓展性：随着设备数量和系统规模的增加，总线需要具有较高的可拓展性。

即使在多设备同时访问总线的情况下，总线能够保持高效的传输速度和低延迟。

总线发展的趋势和特点可以总结为高速化、多样化、可靠性、灵活性和可拓展性。

这些特点使得总线能够适应不断发展的技术和应用需求，并为计算机系统提供高
效的数据传输和通信能力。

pci术概念-回复什么是PCI？PCI是英文Peripheral Component Interconnect的缩写，中文翻译为外部设备插槽。

它是一种计算机总线标准，用于连接外部设备与计算机的主板。

PCI接口是由全球互联网协会（PCI-SIG）开发和发布的，已经成为现代计算机的重要组成部分。

PCI的发展与进化：PCI标准最初是在1992年发布的，随后的几年内，这一标准快速发展，逐渐替代了ISA（Industry Standard Architecture）总线接口。

在1995年，PCI2.0的标准问世，增加了电源管理和处理PCI总线主动管理和控制能力。

接下来的几年内，PCI标准不断发展，发布了PCI-X和PCI Express的版本，以满足不断增长的计算机性能需求。

PCI的工作原理：PCI接口采用多总线架构，也就是指在计算机主板上会有多个PCI插槽，每个插槽都能插入一个或多个PCI设备。

PCI总线上的每个插槽都有一个唯一的编号，用于识别各个设备。

当计算机主机启动时，会自动进行插槽号分配，以确定每个设备的地址。

PCI的传输速度：PCI总线的速度通常以MHz（百万赫兹）为单位表示，早期的PCI 1.0标准速度为33MHz，每个总线周期传输32位（4字节）数据。

这意味着在每个时钟周期内，总线可以传输32位的数据，因此其最大传输速率为133MB/s。

随着技术的进步，PCI标准的速度相继提高，PCI 2.0的速度可以达到66MHz，PCI-X可以达到133MHz，而PCI Express可以达到2.5GHz的速度。

PCI的设备类型和插槽：PCI设备通常可以分为使用不同插槽的不同类型，包括标准PCI插槽（32位和64位）、PCI-X插槽和PCI Express插槽。

这些插槽有不同的外形和针脚排列，以适应不同设备的连接需求。

PCI的优缺点：PCI接口的优点之一是其通用性，兼容性非常好。

几乎所有的计算机主板都会提供PCI插槽，这使得用户可以轻松地连接各种PCI设备。

pci和pcie的区别PCI和PCIe是两种常见的计算机总线接口标准，它们在数据传输速度、电气和机械规范以及用途等方面有所不同。

本文将详细介绍PCI和PCIe之间的区别。

一、基本概述1.1 PCI（Peripheral Component Interconnect）PCI是由英特尔于1993年推出的一种计算机扩展总线接口标准。

它通过将外部设备直接连接到计算机主板上来扩展计算机的功能。

1.2 PCIe（Peripheral Component Interconnect Express）PCIe是一种新一代的计算机扩展总线接口标准，它是对PCI的改进和升级。

PCIe使用更快、更可靠的串行通信，提供了更高的数据传输速度和更低的延迟。

二、主要区别2.1 速度和带宽PCIe比PCI具有更高的速度和带宽。

PCIe的速度可以通过增加通道数量来扩展，目前最高可达到PCIe 4.0 x16，理论带宽可达到16GB/s。

而PCI则较为固定，最高速度只能达到133MB/s。

2.2 电气规范PCIe采用差分信号传输，具有更好的抗干扰性能和更长的通信距离。

相比之下，PCI通过并行传输，对信号的干扰较为敏感。

2.3 机械规范PCIe插槽通常比PCI插槽更短且更窄，这使得主板设计更加紧凑。

此外，PCIe插槽具有扩展性，可以适应不同长度和规格的扩展卡。

2.4 软件兼容性PCIe兼容PCI软件驱动，但PCIe卡无法在PCI插槽中使用。

PCIe 卡需要支持并安装正确的驱动程序，以确保与主板的兼容性。

2.5 应用领域由于其较高的速度和带宽，PCIe在高性能计算、数据中心、图形处理、存储等领域得到广泛应用。

而PCI则主要用于低速、低带宽的外设连接。

三、发展趋势随着计算机应用的快速发展，对数据传输速度和带宽的需求也在不断增加。

因此，PCIe在新一代计算机和服务器中得到了广泛应用，逐渐取代了PCI。

当前，PCIe 4.0已基本成为主流标准，并且PCIe 5.0已经问世。

PCI即Peripheral Component Interconnect，中文意思是“外围器件互联”，是由PCISIG (PCI Special Interest Group)推出的一种局部并行总线标准。

在现在电子设备中应用非常广泛，下面我详细介绍下PCI总线的工作原理，希望对大家有所帮助。

♦PCI总线的过去现在和未来PCI总线是由ISA(Industy Standard Architecture)总线发展而来的，ISA并行总线有8位和16位两种模式，时钟频率为8MHz，总线带宽为：8bit*8MHz=64Mbps=8MB/s 或16bit*8MHz= 128Mbps =16MB/s。

在计算机出现初期的386/486时代，ISA总线的带宽已经算是很宽的了，满足CPU的需求可以说是绰绰有余了。

1987年，IBM公司推出32位MAC(MicroChannel Architecture)总线，总线带宽达到40MB/s，迫于IBM的压力，Compaq、AST、Epson、HP、Olivetti和NEL等9家公司联合于1988年9月推出EISA(Extended ISA)总线，EISA总线仍然保持ISA总线的8MHz时钟频率，但将总线位宽提高到32位，总线带宽为：32bit*8MHz=256Mbps = 32MB/s，并且与ISA总线完全兼容。

随着计算机技术的继续发展，CPU的处理速度越来越快，EISA总线的32MB/s 带宽已经满足不了CPU的需求，CPU外围总线带宽已经成为制约计算机处理能力继续提高的瓶颈。

1991年下半年，Intel公司首选提出PCI总线的概念，并与IBM、Compaq、AST、HP、DEC等100多家公司成立PCISIG组织，联合推出PCI总线。

PCI总线支持32位和64位两种位宽，时钟频率为33MHz，总线带宽：32bit*33MHz= 1056Mbps =132MB/s 或64bit*33MHz=2112Mbps=264MB/s。

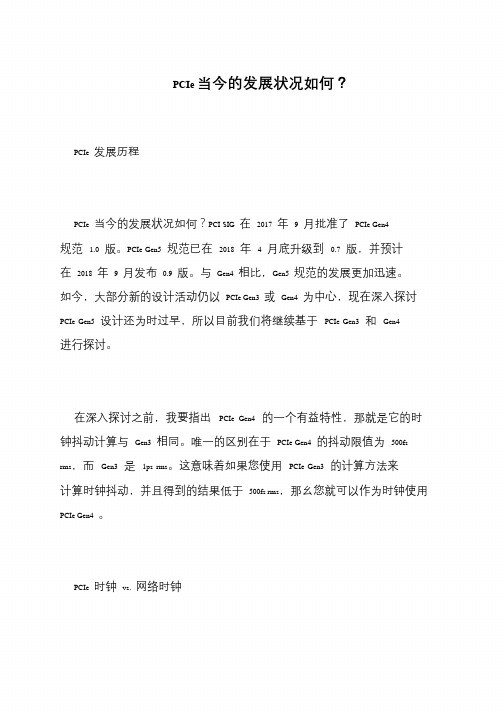

PCIe 当今的发展状况如何？
PCIe 发展历程
PCIe 当今的发展状况如何？PCI SIG 在2017 年9 月批准了PCIe Gen4 规范 1.0 版。

PCIe Gen5 规范已在2018 年 4 月底升级到0.7 版，并预计在2018 年9 月发布0.9 版。

与Gen4 相比，Gen5 规范的发展更加迅速。

如今，大部分新的设计活动仍以PCIe Gen3 或Gen4 为中心，现在深入探讨PCIe Gen5 设计还为时过早，所以目前我们将继续基于PCIe Gen3 和Gen4 进行探讨。

在深入探讨之前，我要指出PCIe Gen4 的一个有益特性，那就是它的时
钟抖动计算与Gen3 相同。

唯一的区别在于PCIe Gen4 的抖动限值为500fs rms，而Gen3 是1ps rms。

这意味着如果您使用PCIe Gen3 的计算方法来计算时钟抖动，并且得到的结果低于500fs rms，那幺您就可以作为时钟使用PCIe Gen4 。

PCIe 时钟vs. 网络时钟。

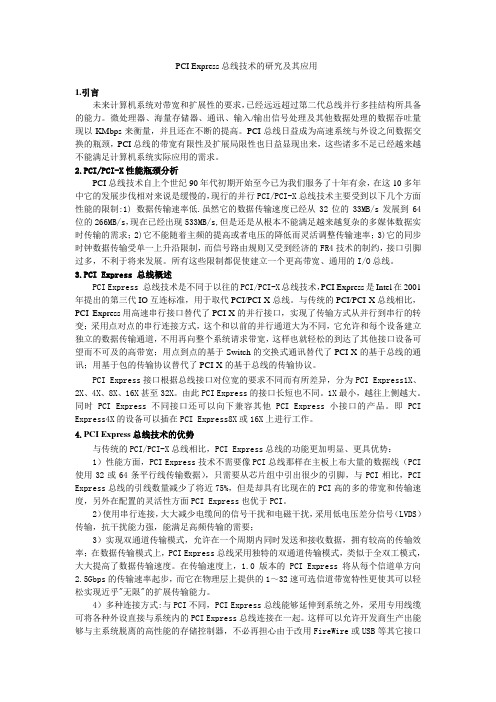

PCI Express总线技术的研究及其应用1.引言未来计算机系统对带宽和扩展性的要求，已经远远超过第二代总线并行多挂结构所具备的能力。

微处理器、海量存储器、通讯、输入/输出信号处理及其他数据处理的数据吞吐量现以KMbps来衡量，并且还在不断的提高。

PCI总线日益成为高速系统与外设之间数据交换的瓶颈，PCI总线的带宽有限性及扩展局限性也日益显现出来，这些诸多不足已经越来越不能满足计算机系统实际应用的需求。

2.PCI/PCI-X性能瓶颈分析PCI总线技术自上个世纪90年代初期开始至今已为我们服务了十年有余，在这10多年中它的发展步伐相对来说是缓慢的，现行的并行PCI/PCI-X总线技术主要受到以下几个方面性能的限制:1) 数据传输速率低.虽然它的数据传输速度已经从32位的33MB/s发展到64位的266MB/s，现在已经出现533MB/s,但是还是从根本不能满足越来越复杂的多媒体数据实时传输的需求；2)它不能随着主频的提高或者电压的降低而灵活调整传输速率；3)它的同步时钟数据传输受单一上升沿限制，而信号路由规则又受到经济的FR4技术的制约，接口引脚过多，不利于将来发展。

所有这些限制都促使建立一个更高带宽、通用的I/O总线。

3.PCI Express 总线概述PCI Express 总线技术是不同于以往的PCI/PCI-X总线技术，PCI Express是Intel在2001年提出的第三代IO互连标准，用于取代PCI/PCI-X总线。

与传统的PCI/PCI-X总线相比，PCI Express用高速串行接口替代了PCI-X的并行接口，实现了传输方式从并行到串行的转变；采用点对点的串行连接方式，这个和以前的并行通道大为不同，它允许和每个设备建立独立的数据传输通道，不用再向整个系统请求带宽，这样也就轻松的到达了其他接口设备可望而不可及的高带宽；用点到点的基于Switch的交换式通讯替代了PCI-X的基于总线的通讯；用基于包的传输协议替代了PCI-X的基于总线的传输协议。

pci-e标准PCI-E标准。

PCI-E（Peripheral Component Interconnect Express）是一种用于连接外部设备的计算机总线标准。

它是一种高速、高带宽的接口标准，为计算机主板和外部设备之间的数据传输提供了更快的速度和更高的效率。

PCI-E标准在计算机硬件领域具有重要的地位，下面我们将对PCI-E标准进行详细介绍。

首先，PCI-E标准的发展历程。

PCI-E标准最早由英特尔公司提出，并于2004年发布第一版规范。

随着技术的不断发展，PCI-E标准也不断更新，目前最新的版本是PCI-E 5.0，其传输速率可达32GT/s，比早期版本有了显著的提升。

PCI-E标准的不断更新，为计算机硬件的发展提供了强大的支持。

其次，PCI-E标准的特点。

PCI-E接口具有高速、高带宽、低延迟等特点。

与传统的PCI总线相比，PCI-E接口的传输速度更快，数据传输更稳定。

而且，PCI-E接口还支持热插拔功能，用户可以在不关闭计算机的情况下更换PCI-E设备，极大地提高了设备的可维护性和可扩展性。

此外，PCI-E接口还支持多通道数据传输，可以同时进行多个数据流的传输，提高了系统的整体性能。

再次，PCI-E标准的应用领域。

PCI-E接口广泛应用于各种计算机设备中，如显卡、网卡、存储控制器、扩展卡等。

特别是在高性能计算、数据中心、人工智能等领域，PCI-E接口更是不可或缺的重要组成部分。

随着云计算、大数据、物联网等技术的快速发展，PCI-E标准的应用领域将会越来越广泛。

最后，PCI-E标准的发展趋势。

随着计算机硬件性能的不断提升，对PCI-E接口的要求也越来越高。

未来，PCI-E标准将继续向着更高的速度、更大的带宽、更低的延迟方向发展。

同时，随着新技术的不断涌现，如光纤传输、无线传输等，PCI-E标准的发展也将不断受到挑战和改变。

综上所述，PCI-E标准作为一种重要的计算机总线标准，在计算机硬件领域具有重要的地位。

pci-e 标准-回复PCIE（Peripheral Component Interconnect Express）标准是一种计算机总线架构，用于连接计算机内部各个硬件设备，如图形卡、网络卡、存储控制器等。

它是一种高速串行接口，能够提供高带宽和低延迟的数据传输。

本文将一步一步地回答关于PCIE标准的问题，以帮助读者更好地了解它。

第一步：了解PCIE标准的起源和发展PCIE标准最早由英特尔在2004年推出，旨在取代传统的PCI（Peripheral Component Interconnect）总线，以满足日益增长的数据传输需求。

随着数据量的不断增加，PCI总线的带宽已经不能满足现代计算机系统的要求。

为了解决这个问题，PCIE标准应运而生。

第二步：理解PCIE标准的基本原理和工作原理PCIE标准基于串行接口技术，通过使用差分信号传输数据。

差分信号是指通过同时传输正负两个信号来表示信息的一种方式，具有抗干扰能力强、传输距离较远等优势。

PCIE标准将数据传输分为数据链路层和物理层两部分，其中数据链路层负责将数据整理成数据包，并管理传输的流程和错误纠正。

物理层则负责将数据包转换成串行信号，并在不同设备之间传输。

第三步：详细探究PCIE标准的相关概念和特点PCIE标准涉及到许多概念和特点，下面将逐一介绍其中一些重要的内容。

1. 通道（Lane）：PCIE标准中的通道是指传输数据的单个物理通路，可以将其理解为PCIE总线的基本传输单元。

通道的数量较多，常见的配置有1通道、4通道、8通道等。

通常情况下，通道的数量越多，传输速度越快。

2. 带宽：PCIE标准具有可扩展的带宽，根据通道数量的不同，可以实现不同的数据传输速度。

常见的带宽配置有PCIE 1.0（2.5 Gbps）、PCIE 2.0（5 Gbps）和PCIE3.0（8 Gbps）等。

3. 虚拟化支持：PCIE标准还提供了对虚拟化技术的支持。

虚拟化技术可以将物理设备划分为多个虚拟设备，在同一物理系统上运行多个操作系统实例。

计算机总线技术的现状与未来发展趋势计算机总线技术的现状与未来发展趋势众所周知，在P C（P e r s o n a l C o m p u t e r即个人计算机）的发展中，总线屡屡成为系统性能的瓶颈，这主要是C P U（C e n t r a l P r o c e s s o r U n i t即中央处理器）的更新换代和应用不断扩大所致。

总线是微机系统中广泛采用的一种技术。

总线是一组信号线，是在多于2个模块（子系统或设备）间相互通讯的通路，也是微处理器与外部硬件接口的核心。

自I B M P C问世20余年来，随着微处理器技术的飞速发展，使得P C的应用领域不断扩大，随之相应的总线技术也得到不断创新。

由P C/X T到I S A、M C A、E I S A、V E S A 再到P C I、A G P、I E E E1394、U S B总线等。

究其原因，是因为C P U的处理能力迅速提升，但与其相连的外围设备通道带宽过窄且总落后于C P U的处理能力，这使得人们不得不改造总线，尤其是局部总线。

目前，A G P 局部总线数据传输率可达528M B/s，P C I-X可达1G B/s，系统总线传输率也由66M B/s到100M B/s甚至更高的133M B/s、150M B/s。

总线的这种创新，促进了P C系统性能的日益提高。

随着微机系统的发展，有的总线标准仍在发展、完善，与此同时，有某些总线标准会因其技术过时而被淘汰。

当然，随着应用技术发展的需要，也会有新的总线技术不断研制出来，同时在竞争的市场中，不同总线还会拥有自己特定的应用领域。

目前除了大家熟悉、较为流行的P C I、A G P、I E E E1394、U S B等总线外，又出现了E V6总线、P C I-X局部总线、N G I O总线等，它们的出现，从某种程度上代表了未来总线技术的发展趋势。

20年来，C P U已经迅速发展到6-7代，相应的总线技术创新也已经达到了10余次之多。
