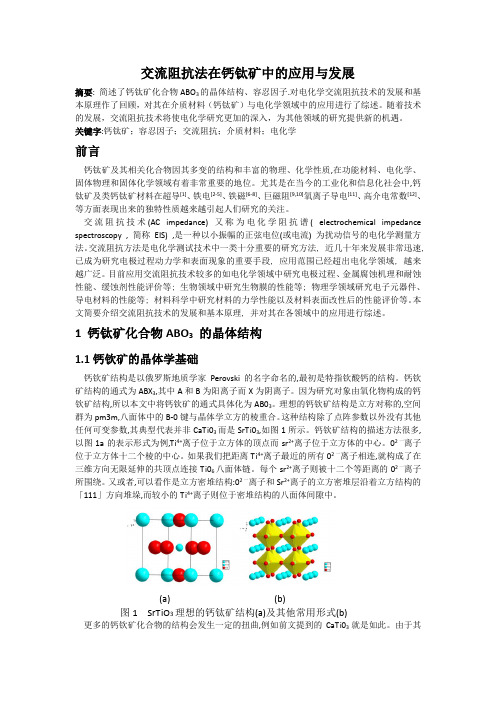

交流阻抗法在钙钛矿中的应用与发展摘要:简述了钙钛矿化合物ABO3的晶体结构、容忍因子.对电化学交流阻抗技术的发展和基本原理作了回顾，对其在介质材料（钙钛矿）与电化学领域中的应用进行了综述。
随着技术的发展，交流阻抗技术将使电化学研究更加的深入，为其他领域的研究提供新的机遇。
关键字:钙钛矿；容忍因子；交流阻抗；介质材料；电化学前言钙钛矿及其相关化合物因其多变的结构和丰富的物理、化学性质,在功能材料、电化学、固体物理和固体化学领域有着非常重要的地位。
尤其是在当今的工业化和信息化社会中,钙钛矿及类钙钛矿材料在超导[1]、铁电[2-5]、铁磁[6-8]、巨磁阻[9,10]氧离子导电[11]、高介电常数[12]、等方面表现出来的独特性质越来越引起人们研究的关注。
交流阻抗技术(AC impedance) 又称为电化学阻抗谱( electrochemical impedance spectroscopy , 简称EIS) ,是一种以小振幅的正弦电位(或电流) 为扰动信号的电化学测量方法。
交流阻抗方法是电化学测试技术中一类十分重要的研究方法, 近几十年来发展非常迅速, 已成为研究电极过程动力学和表面现象的重要手段, 应用范围已经超出电化学领域, 越来越广泛。
目前应用交流阻抗技术较多的如电化学领域中研究电极过程、金属腐蚀机理和耐蚀性能、缓蚀剂性能评价等; 生物领域中研究生物膜的性能等; 物理学领域研究电子元器件、导电材料的性能等; 材料科学中研究材料的力学性能以及材料表面改性后的性能评价等。
本文简要介绍交流阻抗技术的发展和基本原理, 并对其在各领域中的应用进行综述。
1 钙钛矿化合物ABO3的晶体结构1.1钙钦矿的晶体学基础钙钦矿结构是以俄罗斯地质学家Perovski的名字命名的,最初是特指钦酸钙的结构。
钙钦矿结构的通式为ABX3,其中A和B为阳离子而X为阴离子。
因为研究对象由氧化物构成的钙钦矿结构,所以本文中将钙钦矿的通式具体化为AB03。
电化学交流阻抗工作原理电化学交流阻抗是一种用于表征电化学体系动态特性的技术方法。
它通过在电化学体系中施加交流电信号，并测量电流和电压响应，来研究电化学体系的界面反应过程、电荷传递过程等动力学性质。
电化学交流阻抗技术起源于20世纪60年代，由于其非侵入性、非破坏性、实时性等优点，被广泛应用于电化学领域的基础研究和应用实践中。
它不仅能够提供电化学体系的电阻信息，还能够反映电化学反应速率、界面传质等重要动力学参数。
电化学交流阻抗的工作原理是基于电化学体系对交流电信号的响应。
当在电化学体系中加入交流电信号时，电化学界面会发生电流和电压的变化。
这种变化可以通过测量电流和电压的相位和振幅来表征。
根据电流和电压之间的相位差和振幅比例，可以得到电化学体系的交流阻抗谱。
电化学交流阻抗谱通常由实部和虚部两部分组成。
实部反映了电化学体系的电阻特性，虚部反映了电化学体系的电容和电感特性。
实部和虚部的大小和变化趋势可以提供电化学体系界面反应过程的信息，如界面传质过程、电荷转移过程等。
在实际应用中，电化学交流阻抗技术可以用于研究多种电化学体系，如电化学催化、电池材料、腐蚀等。
通过测量电化学交流阻抗谱，可以得到许多有用的信息，如电化学反应动力学参数、界面传质过程、电极材料性能等。
这些信息对于电化学体系的设计和优化具有重要意义。
电化学交流阻抗技术的应用也非常广泛。
在能源领域，它可以用于电池材料的研发和性能评估，以提高电池的存储能量和循环寿命。
在环境领域，可以用于研究腐蚀过程和防腐蚀材料的性能，以保护金属结构的安全性。
在化学分析领域，可以用于研究电化学传感器的灵敏度和选择性，以实现对特定化学物质的快速检测。
电化学交流阻抗技术是一种非常重要的电化学分析方法，可以用于研究电化学体系的动态特性和界面反应过程。
它的工作原理基于电化学体系对交流电信号的响应，通过测量电流和电压的相位和振幅，得到电化学体系的交流阻抗谱。
电化学交流阻抗技术在能源、环境和化学分析等领域具有广泛的应用前景。
第7章 电化学交流阻抗交流阻抗方法是一种暂态电化学技术，具有测量速度快，对研究对象表面状态干扰小的特点。
交流阻抗技术作为一种重要的电化学测试方法不仅在电化学研究[例如，电池、电镀、电解、腐蚀科学(金属的腐蚀行为和腐蚀机理、涂层防护机理、缓蚀剂、金属的阳极钝化和孔蚀行为，等等)]与测试领域应用，而且也在材料、电子、环境、生物等多个领域也获得了广泛的应用和发展。
传统EIS 反映的是电极上整个测试面积的平均信息，然而，很多时候需要对电极的局部进行测试，例如金属主要发生局部的劣化，运用EIS 方法并不能很清晰地反映金属腐蚀的发生发展过程，因此交流阻抗方法将向以下方向发展：(1) 测量电极微局部阻抗信息；(2) 交流阻抗测试仪器进一步提高微弱信号的检测能力和抗环境干扰能力；(3) 计算机控制测量仪器和数据处理的能力进一步增强，简化阻抗测量操作程序，提高实验效率。
7.1 阻抗之电工学基础 (1) 正弦量设正弦交流电流为：i(t)=I m sin(ωt +φ) (图7-1)。
其中，I m 为幅值；ωt +φ为相位角，初相角为φ；角频率ω：每秒内变化的弧度数，单位为弧度/秒(rad/s)或1/s 。
周期T 表示正弦量变化一周所需的时间，单位为秒(s)；频率f ：每秒内的变化次数，单位为赫兹(Hz)；周期T 和频率互成倒数，即Tf1=，πf Tπω22==。
正弦量可用相量来表示。
相量用上面带点的大写字母表示，正弦量的有效值用复数的模表示，正弦量的初相用复数的幅角来表示。
表示为：i t j I Iei I ϕϕω∠==+•)(.，正弦量与相量一一对应。
一个正弦量的瞬时值可以用一个旋转的有向线段在纵轴上的投影值来表示(图7-2)。
图7-2 正弦量的旋转矢量表示()m sin u U t ωϕ=+ϕϕmU tωω+1+j初始矢量tj j m e e U ωϕ旋转因子图7-1 正弦量的波形三要素：振幅、频率、初相位矢量长度=振幅；矢量与横轴夹角=初相位；矢量以角速度ω按逆时针方向旋转(2) 阻抗和导纳的定义对于一个含线性电阻、电感和电容等元件，但不含有独立源的一端口网络N ，当它在角频率为ω的正弦电压(或正弦电流)激励下处于稳定状态时，端口的电流(或电压)将是同频率的正弦量。
电化学测量中的交流阻抗法
交流阻抗法（AC Impedance Method）是一种常用的电化学技术，它可
以应用于实验室和生产现场，用于测量电解质溶液中各种不同溶质的
浓度，以及各种环境因素影响溶液用电化学反应状况的评估。
一、原理
交流阻抗法是以电解质溶液为介质，使用电池、恒定电流发生器或放
大器等装置，在恒定电流或不同频率的振荡电压、频率的振荡电流下，探测溶液的受激和非受激反应产生的电压，施加信号，从而测量介质
的阻抗。
二、应用
1. 深度矿藏的精确监测：交流阻抗法可以用于深度矿藏的精确检测，
用于实时监测含水率、盐分、PH值等参数，以使矿藏安全及质量维持
在正常范围之内；
2. 电化学反应比较：可以用于不同电极及不同条件下的电化学反应进
行比较分析；
3. 电解液浓度监控：可以用于电解液浓度的监控，通过电压变化确定
浓度升降、电解质溶质含量及电解液污染程度；
4. 其他：还可以用于细菌发酵、水体污染的检测等。
三、优点
1. 交流阻抗测量时间短，可以实现快速测量；
2. 交流阻抗法有利于准确定量测量不同溶质的含量；
3. 交流阻抗法可使电化学反应上游和电子过程有机结合，更加真实反
映实际情况；
4. 测量手段灵活多样，可以结合PC机实现远程测量。
四、缺点
1. 由于溶液阻抗动态变化较大，模拟信号传输中存在电尘及其他杂波等，影响测量数据的准确性；
2. 尚不具备处理复杂的环境噪声的能力；
3. 需要安装多种复杂的仪器设备，测量成本较高，基础设施投入较大，且研究方向分散；
4. 对测量环境温度及温度变化有一定影响，需要采取温度控制措施。
界面电化学的物理化学研究进展1. 引言界面电化学是物理化学领域中的一个重要研究方向，通过研究电极与电解质界面上的电化学行为，可以揭示物质的电化学性质以及反应机理。
本文将从实验方法、界面结构与界面反应动力学两个方面来介绍界面电化学的物理化学研究进展。
2. 实验方法2.1 循环伏安法循环伏安法是界面电化学中常用的实验方法，它可以得到电极的电流-电压曲线。
这种方法通过改变电极电势的扫描范围和速率，可以研究界面电化学反应的动力学过程，如电荷转移速率、反应中间体等的生成与消失过程。
2.2 交流阻抗法交流阻抗法用于研究界面电化学系统的电荷传递和离子传输过程。
通过施加正弦交流电势信号，并测量电流-电势响应，可以得到电解质电阻、电荷转移电阻和界面离子传输特性等信息。
这种方法可以提供界面电化学过程动力学、界面阻抗、界面反应速率等方面的重要信息。
3. 界面结构3.1 单晶电极界面单晶电极界面是界面电化学研究中的重要对象之一。
通过实验方法如扫描隧道显微镜（STM）、能谱学（XPS）等，可以揭示单晶电极上的原子结构、形貌以及表面缺陷等信息，进而了解界面电化学反应的发生机理。
3.2 纳米材料电极界面纳米材料电极界面由于其较大的比表面积和量子尺寸效应，具有独特的物理化学性质。
通过纳米材料电极界面的研究，可以提高界面反应速率、电荷转移效率，从而提高电化学催化性能。
4. 界面反应动力学4.1 电荷转移过程电荷转移过程是界面电化学研究中的关键环节，它涉及到电极表面的电子转移、电荷传导以及溶液中离子的扩散等。
研究电荷转移动力学过程可以为材料设计和催化剂优化提供重要依据。
4.2 电解质电化学反应电解质电化学反应是界面电化学中重要的一类反应，如氧化还原反应、酸碱中和反应等。
研究电解质的电化学反应可以揭示界面反应机理，为电化学能源转化与储存等领域的应用提供理论指导。
5. 结论界面电化学的物理化学研究在电化学能源、催化剂设计、生物传感等领域具有重要的应用价值。
摘要电化学阻抗谱是研究电极/电解质界面发生的电化学过程的最有力工具之一，广泛应用于研究锂离子在锂离子电池嵌合物电极活性材料中的嵌入和脱出过程。
本文讲述了阻抗模型的研究背景和研究意义。
选用正极材料为LiFePO4的锂离子电池作为实际的研究对象，通过对电池的内部结构和工作原理的分析，结合电极动力学原理，采用基于电子运动理论的电极等效电路，同时考虑除电极以外的其他组成部分的等效元件，建立了电池阻抗模型。
使用电化学测量仪器测量电池的电化学阻抗谱，通过对图谱曲线的特征分析，采用专业的电化学阻抗谱分析软件，对所测得的阻抗数据进行数据拟合、分析。
关键词锂离子电池阻抗模型电化学阻抗谱等效电路AbstractElectrochemical impedance spectroscopy is one of the most powerful tools to analyze electrochemical processes occurring at electrode / electrolyte interfaces，and has been widely used to analyze the insertion / desertion process of lithium ion in the intercalation electrode for lithium ion battery. This paper presents the research background and meaning of the Impedance model. Lithium ion battery of LiFePO4as positive electrode material is chosen as the research object，Through the analysis of internal structure and work principle of battery and combinatio，with electrode dynamics theory，the equivalent circuit of electrode based on electron movement theory is adopted and the impedance model of battery is established，with other apartment considered．Measuring the electrochemical impedance spectroscopy of battery through electrochemical instrument . according to the character of impedance spectroscopy curve and frequency response of equivalent element. Impedance spectroscopy data is fitted and analyzed by special electrochemical software．Key words：lithium ion battery; impedance model; electrochemical impedance spectroscopy; equivalent circuit目录1．绪论 (1)1.1锂离子电池应用现状 (1)1.2现有方法及检测状况 (1)1.3电化学阻抗模型的研究意义 (1)2．电化学阻抗谱与等效电路 (2)2.1交流阻抗的含义 (2)2.2阻抗的基本条件 (2)2.3等效元件的阻抗 (3)3．电池的制备 (7)3.1锂离子电池原理 (7)3.2 实验电池的制备 (7)4．模拟与分析 (9)4.1阻抗模拟 (9)4.2电极过程动力学模型 (12)4.3扩散过程引起的阻抗 (13)4.4结论 (15)5．设计总结 (16)参考文献 (17)1．绪论1.1锂离子电池应用现状随着科技的发展，人们对生活环境质量的要求愈来愈高，对相应的电池材料提出了更高的要求。
目录引言 (1)交流阻抗技术的发展历史 (1)基本原理 (1)电极系统的交流阻抗 (3)交流阻抗技术的应用 (4)需要注意的问题 (5)发展和应用前景 (5)引言交流阻抗法是电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段，其应用范围已经超出电化学领域,越来越广泛。
目前应用交流阻抗技术较多的如电化学领域中研究电极过程、金属腐蚀机理和耐蚀性能、缓蚀剂性能评价等;生物领域中研究生物膜的性能等;物理学领域研究电子元器件、导电材料的性能等;材料科学中研究材料的力学性能以及材料表面改性后的性能评价等。
交流阻抗技术的发展历史交流阻抗法系指小幅度正弦波交流阻抗法，是控制电极电流(或电位)按正弦波规律随时间变化，同时测量相应的电极电位(或电流)随时问的变化，或者直接测量电极的交流阻抗，进而计算各种电极参数。
随着电化学理论的不断完善与发展,电化学方法也得到了相应的发展。
在电化学测量中做出了重要贡献的是Stern 和他的同事。
他们在1957年提出了线性极化的重要概念,虽然线性极化技术有着一定的局限性,但在实验室和现场快速测定腐蚀速度时还是一种简单可行的方法。
腐蚀工作者在随后的十余年中又做了许多工作,完善和发展了极化电阻技术。
电子技术的迅速发展促进了电化学测试仪器的发展,现代电子技术的应用和用于暂态测量测试仪器的出现,一些快速测量方法和暂态响应分析方法也得到了发展,最典型的例子就是交流阻抗技术的发展。
最初测量电化学电阻采用交流电桥和李沙育方法等,这些方法既费时间又较繁琐,干扰影响也大。
随着电子技术的发展,锁相技术和相关技术的仪器(如频率响应分析仪、锁相放大器等)被用于交流阻抗测试,它们的灵敏度高,测试方便,而且容易应用扫频信号实现频域阻抗图的自动测量。
后来可以利用时频变换技术从暂态响应曲线得到电极系统的阻抗频谱,从而实现了在线测量,追踪电极表面状态的变化。
最近一种利用震动探针电极测量局部电极阻抗的技术也得到开发。
计算机技术引入电化学领域,可以由计算机对电化学交流阻抗测量进行控制,自动完成数据采集和数据分析。
基本原理交流阻抗方法是用小幅度交流信号扰动电解池,并观察体系在稳态时对扰动的跟随的情况,同时测量电极的交流阻抗,进而计算电极的电化学参数。
由于电极过程可以用电阻R 和电容C 组成的电化学等效电路来表示,因此交流阻抗技术实质上是研究RC 电路在交流电作用下的特点和规律。
一个正弦交流电压可表示成：式中，E 0为交流电压的幅值；t 为时间；ω为正弦波角频率。
角频率为根据欧拉公式，上式也可写为指数表示式：t j e E E ω⋅=0在将一个正弦波的交流电压E 加到一个纯电阻上时，根据欧姆定律，流过电阻的电流为tE t E ωsin )(0=f πω2=t I t R E R E I R ωωsin sin 00=⎪⎭⎫ ⎝⎛==交变电压与电流的相位相同（相位移角）。
因此，一个纯电阻的交流阻抗为： R R E E I E Z RR ===即纯电阻R 的交流阻抗等于纯电阻R 。
当将一个正弦波的交流电压加到一个电容为C 的理想电容器上时则相应的电流为：000)2sin(cos CE j t I t CE dt dE C I C ωπωωω=+===感应值为L 的“纯”电感来说，其阻抗为：L j Z L ω=如果加到一个有限性元件组成的电路上的交流电压为：t j e E E ω⋅=0则流过电路的电流可以写成： )(0ψω+=t j e I I 电路的交流阻抗为：ψψj j e Z e I E I E Z --⋅===00一个电路的交流阻抗是一个矢量，这个矢量的模值为：00I E Z =矢量的幅角为ψ将交流阻抗以复数的形式表示，按欧拉公式展开ImRe )sin (cos jZ Z j Z Z -=-=ψψ 电路的复导纳为复阻抗的倒数，用Y 表示ψψj j e Y e ZZ Y ⋅=⋅==11电路的导纳也是一个矢量 Im Re )sin (cos jY Y Y Y +=+=ψψ对于一个由Rp 和Cp 并联的电路电路的导纳由各个并联的元件的导纳相加，整个电路的导纳为：P P P P P R C R j C j R Z Y ωω+=+==111Bode 图（log|Z|—log ω , ψ—log ω）:由RS CS 串联电路电路的阻抗为：Z=ZR+ZCS S C j R Z ω1-=RC 串联电路阻抗Bode 图:电极系统的交流阻抗电解池是一个相当复杂的体系，显然不同于由简单的电学元件，如电阻、电容等组成的电路。
当一个电极系统的电位变化时，流过电极系统的电流也相应地变化。
这种电流来自两个部分：1.来自电极反应的电流按照电极反应动力学的规律随电位的变化而变化；直接用于电极反应的电流，叫法拉第电流。
2.自电位改变时双电层两侧电荷密度发生变化而引起的“充电”电流；称非法拉第电流。
交流阻抗技术的应用交流阻抗方法是一种暂态电化学技术,属于交流信号测量的范畴,具有测量速度快,对研究对象表面状态干扰小的特点,因此在实际科研工作中,交流阻抗技术的应用范围非常广泛。
传统电化学方法只能研究金属表面膜的性能,而对其成膜过程的研究却受到限制。
交流阻抗方法因以测得很宽范围的阻抗谱来研究电极体系,可以获得比常规方法更多的动力学信息和界面结构信息。
应用交流阻抗方法对铝合金表面稀土转化膜进行研究,发现铈膜的成膜机理及其优良的耐蚀性能。
在胶凝材料方面,研究孔结构常用的方法有压汞法、氦统计法和氮吸附法等。
由于检测仪器的局限性,在应用上述方法时,被测试样的体积均要求很小。
这对于混凝土类多组分复合的非均质材料,采用局部微小体积进行分析,显然所获结果是有局限性的。
近年来交流阻抗谱技术在混凝土材料方面的研究方兴未艾,研究结果表明,交流阻抗谱与混凝土的孔结构有密切的关系,而且交流阻抗谱的电学参数可反映出材料组成对孔结构的影响。
尤其是用于交流阻抗谱分析的试样体积可以是胶砂试件或混凝土抗压强度标准试件,克服了其它检测方法试样体积小的局限性。
交流阻抗谱检测过程时间短而且是非破损检测,可在同一试件上进行孔结构分析和力学破坏试验,因此,利用交流阻抗谱方法分析孔结构并建立材料孔结构与力学性能的关系更为直接可靠。
在胶凝材料力学性能与孔结构的关系的基础上,从交流阻抗谱表征孔结构的两个电学参数出发,建立了力学性能与交流阻抗谱之间的关系,并进一步研究了胶凝材料品种、组成与交流阻抗谱和力学性能之间的关系,指出了各种不同因素对力学性能的不同影响。
交流阻抗技术是随着电化学理论和测试技术的发展而出现的,因此其最重要的应用领域还是电化学领域,主要用于研究电极过程、金属的腐蚀行为、缓蚀剂等。
目前用于电极过程研究的方法很多,交流阻抗是其中常用的方法,通过分析阻抗谱出现的频率和谱图形状随电极制备及反应条件的变化可以得到电极过程的重要信息。
用交流阻抗方法研究了广泛使用的固体氧化物燃料电池(SOFC)阴极材料La0.8Sr0.2MnO3(LSM)高温电极上进行的氧电化学还原反应。
LSM电极上进行的氧电化学反应非常复杂,其电极过程随电极成份、制备方法、焙烧温度的不同而不同,且在一个电极上可能出现多种控制步骤同时起作用。
φstergarde应用交流阻抗法发现氧在LSM电极上存在三个反应过程。
交流阻抗方法的特殊性决定了在一次频率扫描中,不同的电极过程可以在不同的频率范围出现,因此可以利用该方法对不同的电极过程分别研究,从而成为LSM电极研究的有效工具。
金属阳极溶解往往涉及到Faraday吸附及脱附过程。
由于表面过程通常有较大的弛豫,且不同过程的弛豫时间有较大差别,因此采用宽频率范围的交流阻抗谱来研究表面过程尤为有利。
用交流阻抗技术结合电子计算机研究电极反应过程,可以求出多个分步骤的动力学参数,进一步模拟相应的电极过程。
电极双电层的微分电容在研究电化学反应以及电极表面状态过程中是重要的测量指标,复数平面图法、阻抗频谱法在取得微分电容参数方面优于其他方法。
电化学阻抗谱(EIS)方法作为一种无损伤、原位(Insitu)电极过程的电化学测试技术,已比较普遍地应用于MH-Ni电池的研究中,张文虎等利用交流阻抗法,对AA型MH-Ni电池的循环充放电过程进行跟踪研究,揭示电池在1倍率充放电循环过程中,电池内部溶液电阻、双电层电容、Warburg阻抗等电化学参数的变化规律,深入了解电池在实验过程中正负极、电解液、隔膜的变化情况,对如何提高电池的循环充放电寿命提供了一些实验数据及其变化规律。
在金属腐蚀行为的研究工作中,交流阻抗实验方法应用比较多。
主要用来研究金属材料在各种环境中的耐蚀性能和腐蚀机理。
应用交流阻抗法对不锈钢在干湿交替环境下的腐蚀进行的研究,发现交流阻抗法监测金属腐蚀过程可以不受电极表面电流分布不均匀的影响,而且交流阻抗谱可以清楚地反映出钝化、孔蚀和再钝化过程,甚至可以探测到孔蚀的产生和成长。
需要注意的问题应用交流电技术时的一些共性问题以及应用交流阻抗技术本身影响试验的因素需要加以注意。
(1)激励信号的频率。
交流阻抗测量可以在超过7个数量级的频率范围内进行,常用的频率范围是1MHz～10mHz。
对于腐蚀体系来说,常需要低频信息,而低频阻抗的测量通常难度较大。
高频的上限主要受恒电位仪相位移的限制。
(2)线性。
考虑到基元反应步骤的速率是指数性依赖于电位的,电化学过程在本质上是非线性的,然而最充分发展的交流电理论全是线性理论,这意味着要使用它们就要将激励信号幅值保持足够小,以使体系成为非常近似于线性。
(3)谬误的响应。
交流电技术易于因测量回路中的谬误效应而产生歪曲。
在高频时恒电位仪易发生相位移,接线之间出现杂散电容,接线和电池内部结构产生自感应。
设计良好的电池可以在一定程度上减轻这些问题。
由于交流阻抗激励信号较弱,杂散电噪声或市电电源都会对实验产生干扰,通常需要将电池和检测回路屏蔽起来,以减少这种影响。
发展和应用前景随着电化学研究的深入,要求不断发展适应金属电极特点的研究和测试方法,测试仪器也必将进一步发展,以期获得金属电极表面上进行的复杂电极过程的信息。
因此,交流阻抗测试仪器将会进一步提高微弱信号的检测能力和抗环境干扰能力。
能够测量金属电极微局部阻抗信息的技术将会得到发展,这将为电化学领域研究金属的局部腐蚀机理和特征提供新的研究手段。
计算机技术将与电化学交流阻抗技术进一步融合,计算机控制测量仪器和数据处理能力进一步增强,简化了阻抗测量操作程序,提高了实验效率。
交流阻抗技术的应用领域也将进一步拓宽,不仅是电化学研究的有力工具,而且将为其他诸如生物、环境、电子、材料、土建等领域的研究工作提供新的机遇。
