交流电路中的阻抗分析交流电路中的阻抗是一个重要的概念，它用于描述电路对交流电信号的阻碍程度。
阻抗是一个复数，它由电阻和电抗的组合构成。
本文将介绍交流电路中阻抗的概念、计算方法以及其在电路分析中的应用。
一、交流电路中的阻抗概念阻抗是交流电路中电阻和电抗的总和，它的单位为欧姆（Ω）。
电阻是电流通过导体时受到的阻碍，它的阻抗与电阻值相等。
而电抗是电路中由电感和电容引起的阻碍电流的能力，它的阻抗与电感和电容的物理性质有关。
在交流电路中，电阻的阻抗等于电阻值，即Z_R = R。
而对于电感和电容，它们的阻抗分别为：电感的阻抗：Z_L = jωL电容的阻抗：Z_C = 1/(jωC)其中，j是虚数单位，ω是角频率，L是电感的值，C是电容的值。
可以看出，电感和电容的阻抗都与角频率有关，电感阻抗与角频率成正比，而电容阻抗与角频率成反比。
二、交流电路中的阻抗计算方法在交流电路中，根据电路的拓扑结构和元件的阻抗特性，可以通过串联、并联和复合等方式计算电路的总阻抗。
1. 串联电路的阻抗计算对于串联电路中的阻抗，可以通过对各个阻抗值进行累加来得到总阻抗。
假设串联电路中有n个阻抗元件，分别为Z_1, Z_2, ..., Z_n，则电路的总阻抗为：Z_total = Z_1 + Z_2 + ... + Z_n2. 并联电路的阻抗计算对于并联电路中的阻抗，可以通过对各个阻抗值取倒数后再相加取倒数，来得到总阻抗。
假设并联电路中有n个阻抗元件，分别为Z_1,Z_2, ..., Z_n，则电路的总阻抗为：1/Z_total = 1/Z_1 + 1/Z_2 + ... + 1/Z_n3. 复合电路的阻抗计算对于复合电路，即既包含串联又包含并联的电路，可以通过在计算中依次应用串联和并联的阻抗计算方法，逐步简化电路，最终得到总阻抗。
三、阻抗在电路分析中的应用阻抗在交流电路分析中有着广泛的应用，例如用于计算电路的电流、电压和功率等。
以下是一些常见的应用场景：1. 计算电路的电流根据欧姆定律，电压与电流之间的关系为U = IZ，其中U为电压，I为电流，Z为电路的阻抗。
交流阻抗测试方法交流阻抗测试是电工行业中常见的一种电气测试方法。
它用于测量电路或设备对交流电的阻抗，以评估电路的稳定性和性能。
测试结果可以告诉我们电路对交流电的响应程度，帮助我们检测和解决电路中的故障。
下面将介绍交流阻抗测试的原理、方法和注意事项。
一、原理Z=R+j(Xl-Xc)其中，Z为阻抗，R为电阻，Xl为电感的感抗，Xc为电容的感抗。
通过测量阻抗的大小和相位角，可以得到电路的频率响应和电路中可能存在的问题。
二、测试方法1.装置准备：在交流阻抗测试前，需要准备一个合适的测试装置。
常见的测试装置有LCR测试仪、阻抗分析仪等。
根据测试需求选择合适的装置，并接好电源和测试线。
2.电路连接：将被测试电路或设备正确接入测试装置。
测试线的连接要保证良好的接触和可靠的连接。
3.设置测试参数：根据测试要求和被测电路的特性，设置测试装置的工作频率、测试范围和测试参数等。
一般测试装置都具有相应的设置和调整功能。
4.开始测试：按下测试装置的开始测试按钮，测试装置会对被测电路进行扫描，测量其阻抗的大小和相位角。
同时，测试装置会输出测试电压或电流，并根据被测电路的阻抗和相位角进行计算和显示。
5.分析测试结果：通过测试装置的显示或输出，可以得到被测电路的阻抗大小和相位角。
根据测试结果可以分析电路的频率响应、存在的问题和可能的故障原因。
三、注意事项1.测试装置的选择：选择合适的测试装置对于准确测试非常重要。
不同的测试装置有不同的工作频率范围、测试精度和功能特点。
根据具体需求选择合适的装置进行测试。
2.测试环境的影响：电磁干扰、杂散信号和温度等环境因素会对测试结果产生影响。
要保证测试环境的稳定和干扰较小，以确保测试结果的准确性。
3.测试装置的准备：测试装置的工作状态、电源和测试线的连接要检查和准备好。
确保测试装置的正常工作，以避免因测试装置本身的问题导致测试结果不准确。
4.数据分析与故障判断：测试结果只是提供了电路阻抗的数值和相位角，需要结合被测电路的具体特性进行分析和判断。
交流阻抗法交流阻抗法是一种常用的电路分析方法，用于描述电路中交流信号的传输和反射特性。
通过计算交流阻抗可以确定电路中的电流和电压关系，从而帮助我们理解电路的工作原理和性能特点。
在交流电路中，电流和电压是随时间变化的，因此我们不能简单地使用直流电路中的电阻来描述电路特性。
为了更好地理解交流电路中的行为，我们引入了交流阻抗的概念。
交流阻抗是一个复数，包括实部和虚部两部分，分别代表电路中的电阻和电抗。
交流阻抗法的核心思想是将电路中的元件和信号转化为复数形式，然后利用复数运算来分析电路中的电流和电压。
在交流电路中，电阻的阻抗等于电阻本身，电感的阻抗等于虚数单位乘以频率乘以电感值，电容的阻抗等于虚数单位除以频率乘以电容值。
通过计算电路中各个元件的阻抗，并根据电压和电流的相位关系，我们可以求解电路中的电流和电压。
这些计算可以帮助我们了解电路中能量的传递和损耗情况，以及电路对不同频率信号的响应特性。
交流阻抗法在电路分析和设计中有着广泛的应用。
通过分析交流阻抗，我们可以确定电路的频率响应、功率传输效率、信号衰减等重要参数。
在电子设备的设计中，交流阻抗法可以帮助我们选择合适的元件和设计电路拓扑，以满足特定的性能要求。
除了在电路分析中的应用，交流阻抗法还被广泛应用于电力系统的稳定性分析和传输线路的特性研究。
通过计算交流阻抗，我们可以评估电力系统中的短路电流和电压稳定性，以确保电力系统的安全运行。
在传输线路的设计和优化中，交流阻抗法可以帮助我们理解信号在传输线路中的衰减和反射特性，以优化信号传输质量和减少能量损耗。
交流阻抗法是一种重要的电路分析方法，可以帮助我们理解和设计电路中的交流信号传输特性。
通过计算交流阻抗，我们可以获得电路中的电流和电压关系，并评估电路的性能特点。
这种方法在电子设备、电力系统和通信传输中都有着广泛的应用，是电路分析和设计中不可或缺的工具之一。
交流阻抗测量方法嘿，朋友！你有没有想过，在我们周围那些看不见摸不着的电路世界里，有一种超级有趣又很重要的测量方法，那就是交流阻抗测量方法。
今天呀，我就来和你好好唠唠这个事儿。
我有个朋友小李，他在一家电子厂工作。
有一次，他就遇到了一个大难题。
厂里新生产的一批电子设备老是出故障，大家都摸不着头脑。
小李就想啊，这会不会是电路里面某些元件的阻抗出了问题呢？这就好比是一个乐队，每个乐手都得在合适的节奏和音调上演奏，如果有一个人的乐器音调不准了（就像元件阻抗不对了），那整个乐队的演奏就乱套了。
那到底什么是交流阻抗呢？简单来说，在一个有交流电的电路里，元件对电流阻碍的作用就叫阻抗。
这就像是你在路上开车，遇到了一些障碍物，这些障碍物就阻碍你顺利前行，在电路里，这个阻碍就是阻抗。
那怎么去测量这个看不见摸不着的交流阻抗呢？这可大有学问了。
一种常见的方法是用交流阻抗分析仪。
这仪器就像是一个超级侦探，能够精准地找出元件的交流阻抗情况。
我曾经在一个实验室里看到过这个仪器工作的场景。
研究员小王把一个小小的电子元件放在分析仪的测试台上，然后按下一些按钮，仪器的屏幕上就开始出现各种各样的曲线和数据。
我当时就特别好奇，凑过去问小王：“这都是啥意思啊？看着就像外星文字一样。
”小王笑着跟我说：“你看啊，这个曲线就代表着元件在不同频率的交流电下的阻抗变化情况。
就好比是一个人在不同的路况下开车的速度变化，平路的时候速度快，遇到坑洼的时候速度就慢下来了，这里不同频率就像不同的路况。
”那这个分析仪是怎么工作的呢？它其实是给元件加上一个小的交流信号，然后测量元件两端的电压和通过元件的电流。
通过这两个数值，再根据一些数学公式，就可以算出交流阻抗了。
这就像是你知道了一个人走一段路的时间和路程，就能算出他的速度一样。
你可能会想，这听起来不难啊，为什么还需要这么复杂的仪器呢？嘿，这你就不懂了吧。
在实际的电路中，元件的阻抗会受到很多因素的影响，比如温度、湿度、周围的电磁场等等。
交流阻抗技术一原理交流阻抗方法是用小幅度交流信号扰动电解池,并观察体系在稳态时对扰动的跟随的情况,同时测量电极的交流阻抗,进而计算电极的电化学参数。
由于电极过程可以用电阻R 和电容C 组成的电化学等效电路来表示,因此交流阻抗技术实质上是研究RC 电路在交流电作用下的特点和规律。
1 阻抗的概念：一个纯正弦电压可以表示成e = Esinωt ,其中ω为角频率。
对一个纯电阻R 加上正弦电压时,根据欧姆定律,响应电流为i = ( E/ R) sinωt 或以向量标记İ=Ė/ R ,相角为零。
对一个纯电容C 施加正弦电压e 时, 由于i = C ·( d e/ d t ) , 因此i =ωCEcosωt 或i = ( E/ Xc) sin (ωt +π/ 2) ,其中Xc = (ωC) - 1称为容抗,相角是π/ 2 ,电流导前于电压,用复数符号表示向量,规定纵坐标分量为虚部,横坐标为实部。
对纯电容用向量表示激励正弦电压与响应正弦电流的关系,可写为Ė = - j Xc İ,或E·= İZ ,其中Z = - j Xc = - j/ (ωC) 称为阻抗。
阻抗是一种普遍化的电阻, Ė = İZ 是欧姆定律的普遍形式。
同样方法可以导出纯电感L 的阻抗为jωL 。
导纳是阻抗的倒数, 用Y 表示。
对纯电阻Y =R - 1 ,纯电容Y = jωC ,纯电感Y =1jωL。
对于串联电路,总阻抗为各个阻抗的复数和。
对并联电路,总导纳为各个导纳的复数和。
更复杂的电路可以根据类似于电阻所运用的规则,通过合并阻抗来分析。
2 交流阻抗的复数表示阻抗可以表示成复数平面的矢量或写成复数形式Z = A + j B 。
Z 可以由模| Z| 和相角< 来定义,则A = | Z| cos < , B = | Z| sin < ,即Z = | Z| cos < + j|Z| sin < ,| Z| 表示它的幅值。

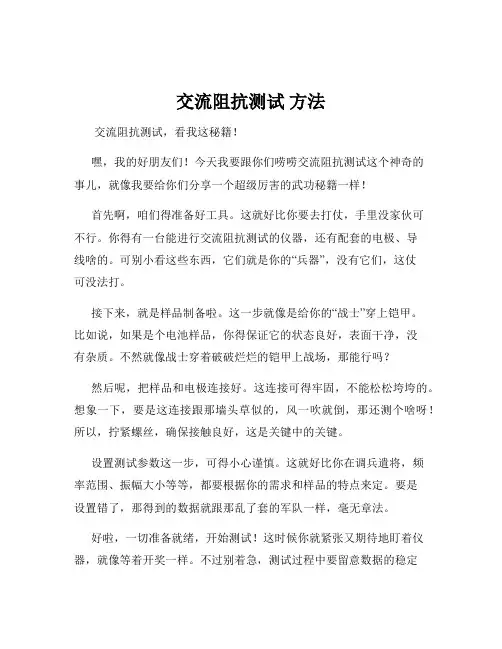

交流阻抗测试方法交流阻抗测试，看我这秘籍！嘿，我的好朋友们！今天我要跟你们唠唠交流阻抗测试这个神奇的事儿，就像我要给你们分享一个超级厉害的武功秘籍一样！首先啊，咱们得准备好工具。
这就好比你要去打仗，手里没家伙可不行。
你得有一台能进行交流阻抗测试的仪器，还有配套的电极、导线啥的。
可别小看这些东西，它们就是你的“兵器”，没有它们，这仗可没法打。
接下来，就是样品制备啦。
这一步就像是给你的“战士”穿上铠甲。
比如说，如果是个电池样品，你得保证它的状态良好，表面干净，没有杂质。
不然就像战士穿着破破烂烂的铠甲上战场，那能行吗？然后呢，把样品和电极连接好。
这连接可得牢固，不能松松垮垮的。
想象一下，要是这连接跟那墙头草似的，风一吹就倒，那还测个啥呀！所以，拧紧螺丝，确保接触良好，这是关键中的关键。
设置测试参数这一步，可得小心谨慎。
这就好比你在调兵遣将，频率范围、振幅大小等等，都要根据你的需求和样品的特点来定。
要是设置错了，那得到的数据就跟那乱了套的军队一样，毫无章法。
好啦，一切准备就绪，开始测试！这时候你就紧张又期待地盯着仪器，就像等着开奖一样。
不过别着急，测试过程中要留意数据的稳定性和合理性。
要是数据跳来跳去，跟那调皮的猴子似的，那可能就有问题啦。
测试完成后，数据处理可别马虎。
这就像是打完仗要总结经验教训。
把那些杂乱的数据整理清楚，分析出有用的信息。
不会分析？别怕，多看看相关的资料，多问问懂行的人。
我跟你们说，我有一次做交流阻抗测试，那真是状况百出。
一开始，样品没准备好，测试出来的数据乱七八糟，我还以为仪器坏了，急得我满头大汗。
后来才发现是自己的粗心大意。
所以啊，大家可别学我，每一步都要认认真真的。
总之，交流阻抗测试说难也不难，只要你按照步骤来，细心再细心，肯定能搞定。
记住啦，准备工具、样品制备、连接电极、设置参数、开始测试、数据处理，这几个步骤一个都不能马虎。
好啦，朋友们，赶紧去试试吧，祝你们都能在交流阻抗测试的战场上大获全胜！。
交流电阻抗法
交流电阻抗法是一种常用的材料电学性质测量方法，主要包含电阻率测量、电容率测量、介电损耗测量、磁导率测量以及阻抗谱测量等方面。
1.电阻率测量
电阻率是材料导电性能的重要参数，通过测量电阻率可以了解材料的导电性质。
交流电阻抗法可以通过测量材料在不同频率下的阻抗值，结合欧姆定律计算出材料的电阻率。
该方法适用于金属、半导体、绝缘体等多种材料。
2.电容率测量
电容率是材料在电场作用下储存电荷的能力，是材料介电性能的重要参数。
通过测量电容率可以了解材料的介电性质。
交流电阻抗法可以通过测量材料在不同频率下的阻抗值，结合电容的定义计算出材料的电容率。
该方法适用于各种电介质材料。
3.介电损耗测量
介电损耗是指电介质在电场作用下发热消耗的能量，是材料介电性能的重要参数。
通过测量介电损耗可以了解材料在电场作用下的能量损耗情况。
交流电阻抗法可以通过测量材料在不同频率下的阻抗值，结合介电损耗的定义计算出材料的介电损耗。
该方法适用于各种电介质材料。
4.磁导率测量
磁导率是描述材料磁性能的重要参数，通过测量磁导率可以了解
材料的磁导性能。
交流电阻抗法可以通过测量材料在不同频率下的阻抗值，结合磁导率的定义计算出材料的磁导率。
该方法适用于各种磁性材料。
5.阻抗谱测量
阻抗谱是指材料在不同频率下的阻抗值构成的曲线图，通过测量阻抗谱可以了解材料在不同频率下的电学性质。
交流电阻抗法可以通过测量材料在不同频率下的阻抗值，绘制出材料的阻抗谱。
该方法适用于各种材料，可以提供全面的电学性质信息。
