全面波峰焊工艺讲解

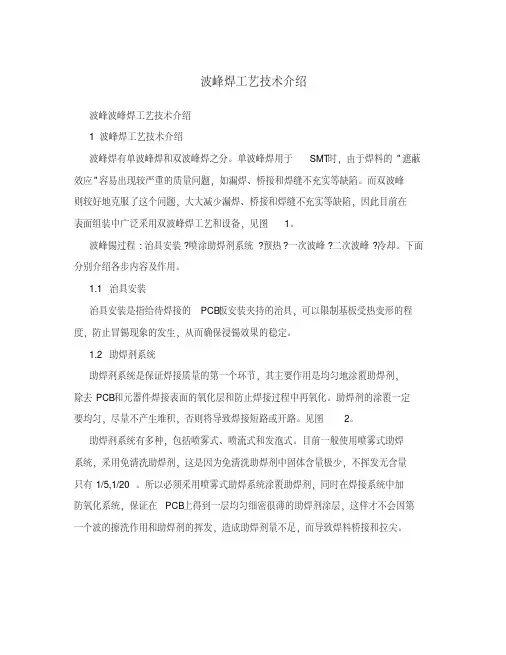

波峰焊工艺技术介绍波峰波峰焊工艺技术介绍1 波峰焊工艺技术介绍波峰焊有单波峰焊和双波峰焊之分。

单波峰焊用于SMT时，由于焊料的"遮蔽效应"容易出现较严重的质量问题，如漏焊、桥接和焊缝不充实等缺陷。

而双波峰则较好地克服了这个问题，大大减少漏焊、桥接和焊缝不充实等缺陷，因此目前在表面组装中广泛采用双波峰焊工艺和设备，见图1。

波峰锡过程:治具安装?喷涂助焊剂系统?预热?一次波峰?二次波峰?冷却。

下面分别介绍各步内容及作用。

1.1 治具安装治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热变形的程度，防止冒锡现象的发生，从而确保浸锡效果的稳定。

1.2 助焊剂系统助焊剂系统是保证焊接质量的第一个环节，其主要作用是均匀地涂覆助焊剂，除去PCB和元器件焊接表面的氧化层和防止焊接过程中再氧化。

助焊剂的涂覆一定要均匀，尽量不产生堆积，否则将导致焊接短路或开路。

见图2。

助焊剂系统有多种，包括喷雾式、喷流式和发泡式。

目前一般使用喷雾式助焊系统，采用免清洗助焊剂，这是因为免清洗助焊剂中固体含量极少，不挥发无含量只有1/5,1/20。

所以必须采用喷雾式助焊系统涂覆助焊剂，同时在焊接系统中加防氧化系统，保证在PCB上得到一层均匀细密很薄的助焊剂涂层，这样才不会因第一个波的擦洗作用和助焊剂的挥发，造成助焊剂量不足，而导致焊料桥接和拉尖。

喷雾式有两种方式:一是采用超声波击打助焊剂，使其颗粒变小，再喷涂到PCB 板上。

二是采用微细喷嘴在一定空气压力下喷雾助焊剂。

这种喷涂均匀、粒度小、易于控制，喷雾高度/宽度可自动调节，是今后发展的主流。

1.3 预热系统1.3.1预热系统的作用(1)助焊剂中的溶剂成份在通过预热器时，将会受热挥发。

从而避免溶剂成份在经过液面时高温气化造成炸裂的现象发生，最终防止产生锡粒的品质隐患。

(2)待浸锡产品搭载的部品在通过预热器时的缓慢升温，可避免过波峰时因骤热产生的物理作用造成部品损伤的情况发生。

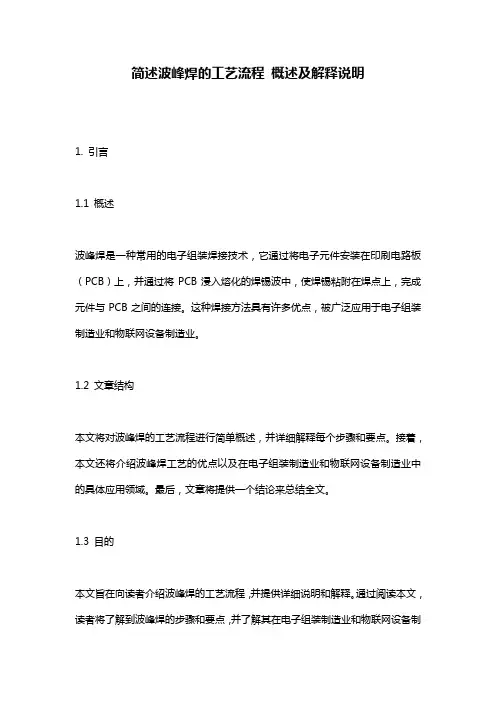

简述波峰焊的工艺流程概述及解释说明1. 引言1.1 概述波峰焊是一种常用的电子组装焊接技术，它通过将电子元件安装在印刷电路板（PCB）上，并通过将PCB浸入熔化的焊锡波中，使焊锡粘附在焊点上，完成元件与PCB之间的连接。

这种焊接方法具有许多优点，被广泛应用于电子组装制造业和物联网设备制造业。

1.2 文章结构本文将对波峰焊的工艺流程进行简单概述，并详细解释每个步骤和要点。

接着，本文还将介绍波峰焊工艺的优点以及在电子组装制造业和物联网设备制造业中的具体应用领域。

最后，文章将提供一个结论来总结全文。

1.3 目的本文旨在向读者介绍波峰焊的工艺流程，并提供详细说明和解释。

通过阅读本文，读者将了解到波峰焊的步骤和要点，并了解其在电子组装制造业和物联网设备制造业中的应用领域。

希望本文能为读者提供关于波峰焊的全面了解，并为相关领域的工程师和从业人员提供有用的参考。

2. 波峰焊的工艺流程：2.1 工艺概述：波峰焊是一种常见的电子组装焊接工艺，通过在预加热区域提前熔化外部预浸涂剂以及将待焊接的元件引入波峰区域进行焊接来完成焊接过程。

该工艺适用于大量生产以及高密度电子组装制造领域。

2.2 设备和材料准备：在进行波峰焊之前，需要准备相应的设备和材料。

首先是波峰焊机器，包括预加热区、波峰区、传送装置等。

其次是焊锡合金棒，也称为波峰锡，通常采用铅锑合金或无铅环保合金。

此外，还需准备沾有助焊剂的载体。

2.3 准备焊接接头：在进行波峰焊之前，需要准备好待焊接的元件以及基板。

首先，在基板上布置并固定待连接元件，并确保元件与基板之间有一定的间距。

然后，清洁和处理连接表面，确保其干净且无氧化物。

以上是波峰焊的工艺流程的简述，下面我们将详细介绍波峰焊的步骤和要点。

3. 波峰焊的步骤和要点：波峰焊是一种常用的电子焊接方法，其工艺流程包括以下几个步骤和要点：3.1 上浸涂剂：在进行波峰焊之前，需要先将焊接接头上的浸涂剂均匀地涂抹在焊接区域。

波峰焊的工艺流程
《波峰焊的工艺流程》
波峰焊是一种常用的电子元器件焊接方法，适用于大批量的焊接生产。

下面将详细介绍波峰焊的工艺流程。

1.准备工作
首先，需要准备好焊接所需的元器件和PCB板，确保它们的
质量和准确性。

另外，还需要准备好焊锡合金和波峰焊设备。

2.表面处理
在进行波峰焊之前，需要对PCB板进行表面处理。

通常会使
用化学方式或机械方式清洁表面，确保表面的平整度和清洁度。

3.涂覆焊膏
接下来，将焊膏涂覆在PCB板的焊盘上。

这一步骤需要精确
控制焊膏的涂覆厚度和均匀性，以确保焊接质量。

4.预热
在进行波峰焊之前，需要先对PCB板和元器件进行预热。

通
过预热，可以提高焊接质量和生产效率。

5.波峰焊
将预热后的PCB板送入波峰焊设备中，焊接时会将焊锡合金
加热到液态，并在波峰的作用下将焊锡合金均匀涂覆在焊盘上。

在这一步骤中，需要控制波峰高度和速度，以确保焊接的稳定性和一致性。

6.冷却
焊接完成后，PCB板需要进行冷却。

冷却过程中，焊锡合金会固化，形成可靠的焊接连接。

7.清洗
最后，对焊接完成的PCB板进行清洗。

清洗可以去除焊接过程中产生的残留物，确保焊接质量和电路可靠性。

通过以上步骤，波峰焊的工艺流程就完成了。

这种焊接方式具有生产效率高、焊接质量稳定的特点，因此在电子制造行业得到了广泛应用。

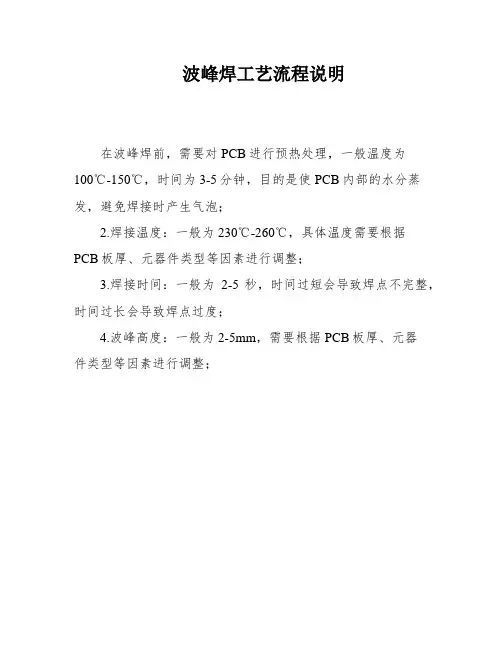

波峰焊工艺流程说明
在波峰焊前，需要对PCB进行预热处理，一般温度为100℃-150℃，时间为3-5分钟，目的是使PCB内部的水分蒸发，避免焊接时产生气泡；
2.焊接温度：一般为230℃-260℃，具体温度需要根据
PCB板厚、元器件类型等因素进行调整；
3.焊接时间：一般为2-5秒，时间过短会导致焊点不完整，时间过长会导致焊点过度；
4.波峰高度：一般为2-5mm，需要根据PCB板厚、元器
件类型等因素进行调整；
波峰焊在使用过程中的常见参数包括预热、焊接温度、焊接时间、波峰高度和传送速度等，需要根据PCB板厚、元器件类型等因素进行调整。

预热的目的是使PCB内部的水分蒸发，避免焊接时产生气泡。

焊接温度、时间、波峰高度和传送速度的合理设置有助于提高焊接质量和生产效率。

风刀在波峰炉使用中的主要作用是吹去PCB板面多余的助焊剂，并使助焊剂在PCB零件面均匀涂布。

一般情况下，风刀的倾角应在100左右。

如果“风刀”角度调整的不合理，会造成PCB表面焊剂过多，或涂布不均匀。

这不仅在过预热区时易滴在发热管上，影响发热管的寿命，而且会影响焊完后PCB表面光洁度，甚至可能会造成部分元件的上锡不良等状况的出现。

在操作波峰焊机时，需要选派经过培训的专职工作人员进行操作管理，并能进行一般性的维修保养。

操作前需要清洁设备并注入适量润滑油，清除锡槽及焊剂槽周围的废物和污物。

操作间内不得存放易燃物品，操作人员需要配戴防毒口罩和耐热耐燃手套进行操作。

非工作人员不得随便进入波峰焊操作间，工作场所不允许吸烟吃食物。

泡等缺陷。

波峰焊工艺流程概述波峰焊是一种常见的电阻焊工艺，广泛应用于电子、电器、汽车等行业。

它通过电流通过焊接接头，产生热量使接头材料熔化，然后冷却固化来实现焊接的目的。

本文将从波峰焊的原理、设备、参数设置和工艺流程等方面进行概述。

一、原理波峰焊的原理是利用焊锡槽中的熔融焊料形成波峰，将焊接接头放置在波峰上，通过热传导和热辐射使接头材料熔化，然后冷却固化形成焊缝。

波峰焊具有高效、快速、稳定的特点，适用于批量生产。

二、设备波峰焊设备主要包括焊锡槽、传送系统、预加热系统和控制系统。

焊锡槽用于熔化焊料并形成波峰，传送系统用于将焊接接头送入焊锡槽并取出，预加热系统用于提高接头温度，控制系统用于控制焊接参数和监测焊接质量。

三、参数设置波峰焊的参数设置对焊接质量至关重要。

主要参数包括焊接温度、焊接速度、预加热温度和焊锡槽温度等。

焊接温度应根据焊接材料的熔点来确定，焊接速度应适当控制，预加热温度应根据接头的材料和厚度来确定，焊锡槽温度应保持稳定。

四、工艺流程波峰焊的工艺流程通常包括以下几个步骤：1. 准备工作：检查焊接设备和材料，确保其正常工作和质量合格。

清洁焊接接头和焊锡槽，确保无杂质。

2. 参数设置：根据焊接材料和要求，设置合适的焊接温度、焊接速度、预加热温度和焊锡槽温度等参数。

3. 预热：将接头放置在预加热系统中进行预加热，提高接头温度，以便更好地与焊料接触。

4. 焊接：将预热后的接头送入焊锡槽中，使其与熔融焊料接触，并形成波峰。

通过热传导和热辐射将接头加热至熔点，然后冷却固化形成焊缝。

5. 检测：对焊接质量进行检测，主要包括焊缝的牢固性、焊缝的密实性和焊缝的外观等。

6. 清洗和修整：清洗焊接接头，去除焊渣和杂质。

对焊缝进行修整，使其达到要求的尺寸和外观。

7. 检验和包装：对焊接件进行检验，确保其质量合格。

进行包装，以便运输和使用。

以上就是波峰焊的工艺流程的概述。

波峰焊作为一种常用的电阻焊工艺，在实际应用中具有广泛的用途。

波峰焊工艺流程概述波峰焊是一种常用的电子元器件焊接工艺，也称为插件式焊接。

它是通过涂覆在电子元器件焊盘上的焊膏，在高温下熔化，将元器件与电路板焊接在一起。

波峰焊工艺流程包括准备工作、焊接工艺参数设置、焊接操作和焊后处理等几个关键步骤。

首先是准备工作。

在进行波峰焊之前，需要对电子元器件和电路板进行清洁处理。

首先，将电子元器件放入洗涤槽中，使用洗涤液清洗去除表面的污垢和氧化物。

然后，使用干燥剂将元器件表面的水分蒸发，以防止焊接时产生气泡。

对于电路板，需要进行除油和除锡处理，以确保焊盘的表面光洁度和可焊性。

接下来是焊接工艺参数设置。

波峰焊设备有多个可调参数，包括焊接温度、焊接速度、焊盘角度和前后预热等。

根据焊接材料和元器件的要求，需要根据实际情况进行合理的参数设置。

焊接温度是最关键的参数，它决定了焊盘上焊膏的熔化程度。

焊接速度和焊盘角度则影响焊盘上焊膏的分布均匀性。

前后预热是为了提高焊接质量和可靠性，减少焊接产生的应力。

然后是焊接操作。

首先将焊膏均匀地涂覆在电子元器件的焊盘上。

然后将元器件插入电路板的焊盘孔中，确保焊盘与焊盘孔对齐。

接下来，将电路板放入波峰焊设备中，开始焊接过程。

在设备内部，有一槽状的焊盘，内部充满了液态焊锡。

当电路板通过焊盘时，焊盘上的焊锡被电子元器件上的焊盘吸附。

焊接完成后，将电路板从设备中取出，进行冷却和固化。

最后是焊后处理。

焊接完成后，需要对焊点进行检查和修整。

首先，使用显微镜检查焊点的外观，确保焊盘与焊锡的结合牢固，没有气孔和裂纹。

对于有问题的焊点，可以使用烙铁重新加热并修整。

修整后，还需要进行电学测试，以确保焊接质量和可靠性。

最后，对焊点进行清洁处理，去除焊膏残留和其他污垢。

总结起来，波峰焊工艺流程包括准备工作、焊接工艺参数设置、焊接操作和焊后处理。

通过合理的参数设置和操作流程，可以实现高质量的电子元器件焊接。

波峰焊具有生产效率高、焊接质量好、适用范围广等优点，因此在电子制造业中得到了广泛应用。

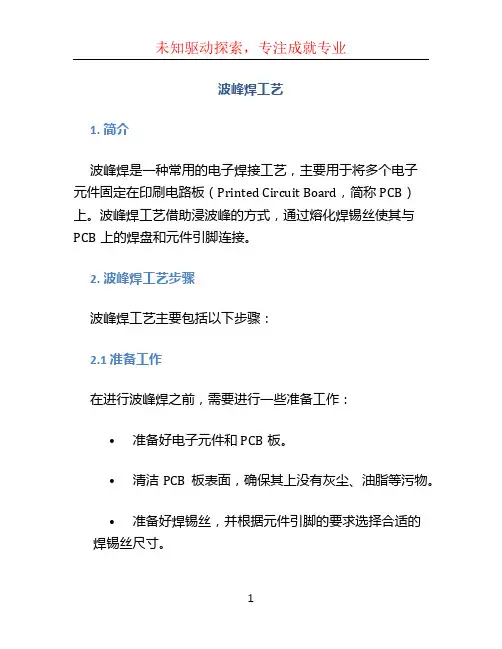

波峰焊工艺1. 简介波峰焊是一种常用的电子焊接工艺，主要用于将多个电子元件固定在印刷电路板（Printed Circuit Board，简称PCB）上。

波峰焊工艺借助浸波峰的方式，通过熔化焊锡丝使其与PCB上的焊盘和元件引脚连接。

2. 波峰焊工艺步骤波峰焊工艺主要包括以下步骤：2.1 准备工作在进行波峰焊之前，需要进行一些准备工作：•准备好电子元件和PCB板。

•清洁PCB板表面，确保其上没有灰尘、油脂等污物。

•准备好焊锡丝，并根据元件引脚的要求选择合适的焊锡丝尺寸。

2.2 程序设置根据焊接元件的特点，设置合适的波峰焊机参数，包括预热温度、焊锡波峰速度、焊锡波峰高度等。

2.3 上锡将焊锡丝放入波峰焊机的焊锡池中，待其熔化成波峰。

2.4 浸波峰将已上锡的PCB板放置在焊锡波峰上，保持一定时间，使焊盘和引脚充分浸泡在焊锡中。

浸波峰的时间和角度应根据元件的要求来确定。

2.5 冷却待浸波峰结束后，将焊好的PCB板放置在风冷架上进行自然冷却，直至焊锡完全凝固。

2.6 清洁和检查使用洗涤剂或无水酒精清洁焊接好的PCB板，以去除残留的焊锡丝和污物。

之后进行目视检查，确保焊接质量良好。

3. 波峰焊的优点和注意事项3.1 优点波峰焊具有以下优点：•焊接速度快，可以同时焊接多个引脚。

•焊接质量稳定，焊接接点强度高。

•适用于多种类型的电子元件，包括插件、贴片等。

•能够进行大规模生产。

3.2 注意事项在进行波峰焊时，需要注意以下事项：•控制焊锡波峰温度和高度，以避免焊接过热或焊锡过低。

•根据不同的元件要求，选择合适的焊接温度和时间。

•确保焊接台面和焊盘的平整度，避免元件焊接不牢固或焊盘变形。

•注意静电防护，避免静电对电子元件的损坏。

•严格执行操作规程，保证焊接过程的安全性。

4. 结论波峰焊工艺是一种常用的电子焊接工艺，通过浸波峰的方式可以将电子元件焊接在PCB板上。

它具有焊接速度快、焊接质量稳定等优点，在电子制造领域得到广泛应用。

全自动波峰焊工作原理
全自动波峰焊是一种电子焊接技术，常被用于印刷电路板(PCB)的组装过程。

以下是全自动波峰焊的工作原理：
1. 准备工作：首先，需要在PCB上预先安装焊接元件，例如
电子器件或插座。

然后，将已安装元件的PCB夹具固定在焊
接机的工作台上。

2. 熔化焊锡：焊接机将焊锡材料装填在焊锡槽中，然后加热到适当的温度。

这样可以将焊锡材料熔化成液态。

3. 线路预热：焊接机使用加热器预热PCB上的线路和焊盘。

预热是为了提高焊接质量，减少不良焊接和应力。

4. 工作台移动：焊接机的工作台会根据预先设定的参数，以既定的速度将PCB夹具移动。

该速度旨在实现良好的焊接。

5. 焊锡加热：当PCB被移动到波峰焊炉的位置时，熔化的焊
锡会被推到波峰区域。

在波峰区域，焊锡被加热至适当的温度，通常接近其熔点。

6. 元件上锡：在波峰区域，PCB上的电子器件或插座与液态
焊锡接触。

焊锡的液态性质使其能够在器件与PCB之间形成
可靠的焊接连接。

7. 速度控制：焊接机的工作台继续以既定速度移动，使PCB
逐渐远离波峰区域。

这有助于形成均匀的焊接连接。

8. 冷却和固化：一旦焊接完成，焊锡会迅速冷却并变固态。

随后，PCB会经过冷却区域，以确保焊接连接的稳定性。

总结起来，全自动波峰焊通过将焊锡材料熔化，将元件暴露在液态焊锡上，并使用既定的速度将PCB从波峰区域转移，实现快速、高效的焊接连接。

这种焊接技术可有效提高焊接质量和生产效率。

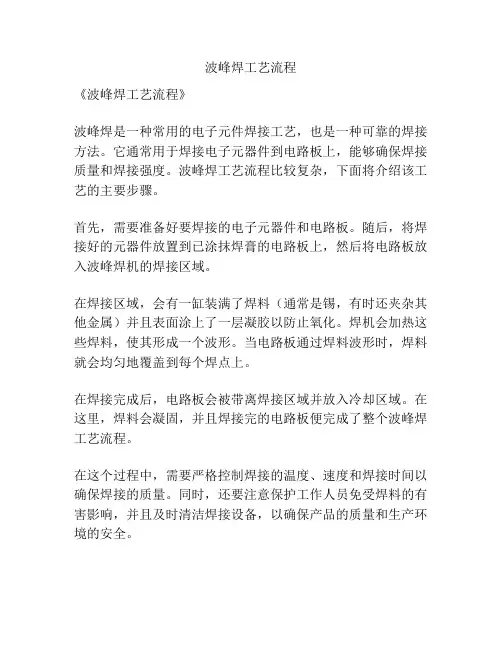

波峰焊工艺流程
《波峰焊工艺流程》
波峰焊是一种常用的电子元件焊接工艺，也是一种可靠的焊接方法。

它通常用于焊接电子元器件到电路板上，能够确保焊接质量和焊接强度。

波峰焊工艺流程比较复杂，下面将介绍该工艺的主要步骤。

首先，需要准备好要焊接的电子元器件和电路板。

随后，将焊接好的元器件放置到已涂抹焊膏的电路板上，然后将电路板放入波峰焊机的焊接区域。

在焊接区域，会有一缸装满了焊料（通常是锡，有时还夹杂其他金属）并且表面涂上了一层凝胶以防止氧化。

焊机会加热这些焊料，使其形成一个波形。

当电路板通过焊料波形时，焊料就会均匀地覆盖到每个焊点上。

在焊接完成后，电路板会被带离焊接区域并放入冷却区域。

在这里，焊料会凝固，并且焊接完的电路板便完成了整个波峰焊工艺流程。

在这个过程中，需要严格控制焊接的温度、速度和焊接时间以确保焊接的质量。

同时，还要注意保护工作人员免受焊料的有害影响，并且及时清洁焊接设备，以确保产品的质量和生产环境的安全。

总的来说，波峰焊工艺流程需要一定的专业知识和经验，但只要操作正确，便能够保证焊接的质量和可靠性。

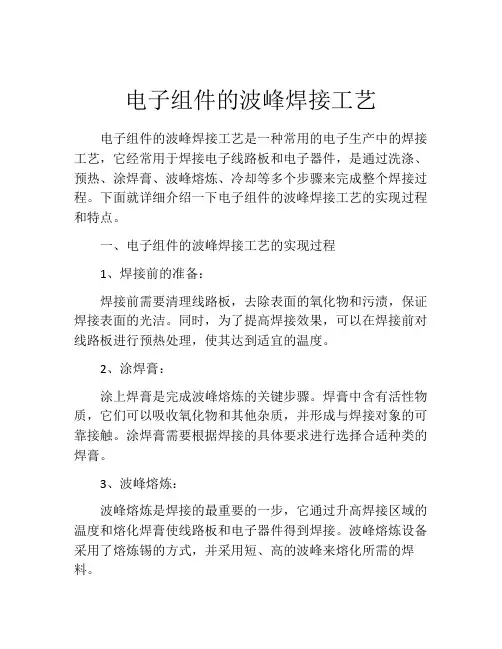

电子组件的波峰焊接工艺电子组件的波峰焊接工艺是一种常用的电子生产中的焊接工艺，它经常用于焊接电子线路板和电子器件，是通过洗涤、预热、涂焊膏、波峰熔炼、冷却等多个步骤来完成整个焊接过程。

下面就详细介绍一下电子组件的波峰焊接工艺的实现过程和特点。

一、电子组件的波峰焊接工艺的实现过程1、焊接前的准备：焊接前需要清理线路板，去除表面的氧化物和污渍，保证焊接表面的光洁。

同时，为了提高焊接效果，可以在焊接前对线路板进行预热处理，使其达到适宜的温度。

2、涂焊膏：涂上焊膏是完成波峰熔炼的关键步骤。

焊膏中含有活性物质，它们可以吸收氧化物和其他杂质，并形成与焊接对象的可靠接触。

涂焊膏需要根据焊接的具体要求进行选择合适种类的焊膏。

3、波峰熔炼：波峰熔炼是焊接的最重要的一步，它通过升高焊接区域的温度和熔化焊膏使线路板和电子器件得到焊接。

波峰熔炼设备采用了熔炼锡的方式，并采用短、高的波峰来熔化所需的焊料。

4、冷却：波峰熔炼完成后，需要快速降温，以保证焊接成功。

冷却过程通常采用风扇和水冷却方法，让焊料在短时间内快速凝固。

二、电子组件的波峰焊接工艺的特点1、高效性：电子组件的波峰焊接工艺可以高效地完成大量的焊接任务，提高生产效率，并能满足高品质和高精度电子线路板的生产需求。

2、可靠性：由于焊接时采用焊膏提供电子器件和线路板之间的接触，可以更好地实现焊接的可靠性，减少焊接后的故障率，提高产品的质量。

3、一次完成：电子组件的波峰焊接工艺是可以一次性完成整个焊接过程，并且可以实现同一线路板上不同部分的焊接，满足了不同要求的焊接需求。

总结：通过以上分析，可以得出，电子组件的波峰焊接工艺是现代电子生产的一种重要技术手段，可极大地提高电子设备的生产效率，保证了产品的质量，减少了产品的故障率和使用成本，是一种高效、可靠的焊接方式。

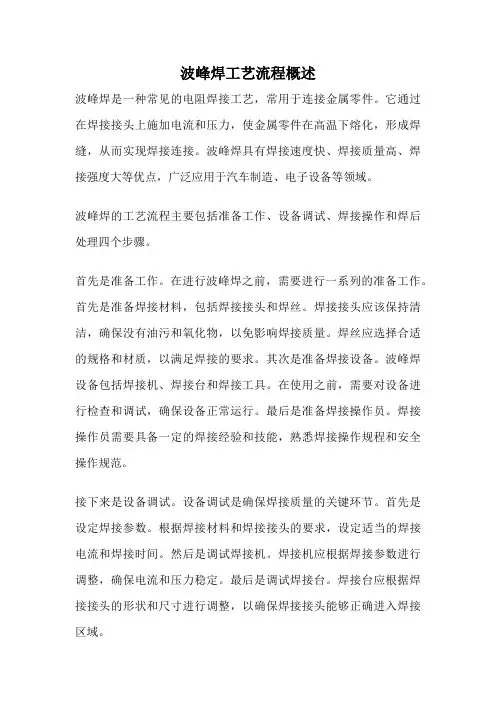

波峰焊工艺流程概述波峰焊是一种常见的电阻焊接工艺，常用于连接金属零件。

它通过在焊接接头上施加电流和压力，使金属零件在高温下熔化，形成焊缝，从而实现焊接连接。

波峰焊具有焊接速度快、焊接质量高、焊接强度大等优点，广泛应用于汽车制造、电子设备等领域。

波峰焊的工艺流程主要包括准备工作、设备调试、焊接操作和焊后处理四个步骤。

首先是准备工作。

在进行波峰焊之前，需要进行一系列的准备工作。

首先是准备焊接材料，包括焊接接头和焊丝。

焊接接头应该保持清洁，确保没有油污和氧化物，以免影响焊接质量。

焊丝应选择合适的规格和材质，以满足焊接的要求。

其次是准备焊接设备。

波峰焊设备包括焊接机、焊接台和焊接工具。

在使用之前，需要对设备进行检查和调试，确保设备正常运行。

最后是准备焊接操作员。

焊接操作员需要具备一定的焊接经验和技能，熟悉焊接操作规程和安全操作规范。

接下来是设备调试。

设备调试是确保焊接质量的关键环节。

首先是设定焊接参数。

根据焊接材料和焊接接头的要求，设定适当的焊接电流和焊接时间。

然后是调试焊接机。

焊接机应根据焊接参数进行调整，确保电流和压力稳定。

最后是调试焊接台。

焊接台应根据焊接接头的形状和尺寸进行调整，以确保焊接接头能够正确进入焊接区域。

然后是焊接操作。

焊接操作是将准备工作和设备调试的结果应用到实际焊接中。

首先是将焊接接头放置在焊接台上，并调整焊接位置。

然后是启动焊接机，开始焊接。

焊接机会根据设定的焊接参数，施加电流和压力在接头上进行焊接。

焊接完成后，将焊接接头从焊接台上取下，进行目视检查，确保焊缝的质量和完整性。

最后是焊后处理。

焊后处理是为了提高焊接质量和焊接强度。

首先是清理焊接接头。

焊接接头可能会产生焊渣和氧化物，需要用钢丝刷或气割刨刀进行清理。

然后是进行焊后热处理。

焊接接头会产生应力和变形，通过进行热处理，可以减少应力和变形，提高焊接强度。

最后是进行焊缝检测。

焊缝检测可以通过目视检查、X射线检测、超声波检测等方法进行，以确保焊接质量达到要求。

波峰焊工艺流程说明波峰焊（Wave Soldering）是一种常用的表面贴装技术，适用于大批量电子元件的焊接。

其特点是焊接速度快、焊接质量好、自动化程度高，广泛应用于电子制造业中。

1.准备工作：先准备好焊接所需的电子元件、基板和焊接波峰设备。

电子元件应符合焊接要求，并进行分类和组织，以确保焊接的正确性和高效性。

2.基板清洁：将基板放入清洁设备中进行清洗，以去除污垢和油脂，并保证焊接的质量。

清洁设备可根据具体情况选择，如超声波清洗机和压力喷淋清洗机等。

3.涂胶：在需要保护的组件和部分区域上涂胶，以防焊接过程中的热量和锡液引起损坏。

胶涂抹可以使用手工或自动设备完成，胶涂抹的面积和位置应根据具体情况确定。

4.波峰设备准备：将焊接波峰设备预热至适当的温度，通常为220-260摄氏度。

根据焊接要求，调整设备的参数，如波峰刷盘的转速、波峰高度和延时时间等。

5.涂锡膏：使用自动喷涂设备或手工涂抹设备将焊接所需的锡膏均匀涂抹在基板上。

锡膏应选用适当的成分和颗粒度，并按照厂商的要求进行使用和储存。

6.焊接：将涂有锡膏的基板送入波峰焊设备中，使其通过预热区和焊接区。

在预热区，基板会被加热至焊接温度，以减少焊接过程中的热冲击和热应力。

然后，基板会通过焊接区，焊接区存在熔化的锡液和冷却气流，锡液会把焊接面上的焊盘液化，并在焊接面上形成波峰。

7.冷却：基板离开焊接区后，通过冷却区进行冷却。

冷却区通常通过冷却风扇或冷却装置来实现，以使焊接后的电子元件迅速冷却，并保持其焊接质量。

8.检测：对焊接后的基板进行外观检测和功能测试，以确保焊接的质量和可靠性。

外观检测可以通过目视检查或辅助工具进行，功能测试需要使用相应的测试设备。

9.清理：清除焊接过程中产生的残留物，如焊渣和焊接剩余物。

清理可以通过手工或自动设备进行，以保持焊接面和基板的干净。

以上是波峰焊工艺的一般流程，具体的工艺参数和设备配置可以根据不同的焊接要求和生产情况进行调整和优化。

简述波峰焊的工艺流程-回复【波峰焊的工艺流程】波峰焊是一种广泛应用于电子组装行业的焊接技术，主要用于印刷电路板（PCB）上各种电子元器件的批量焊接。

其工艺流程精密且高效，主要包括以下步骤：一、预处理阶段1. 元件装载：首先，对已经过SMT贴片或其他方式固定好元器件的PCB进行检查，确保所有元器件正确无误且定位精确。

然后，将PCB放入专门设计的夹具或传送带上，准备进入波峰焊机。

2. 助焊剂涂敷：在波峰焊之前，需在PCB待焊接部位均匀涂敷助焊剂。

助焊剂的主要作用是清除氧化物、降低焊料与被焊金属之间的表面张力，从而提高焊接质量。

这一过程可以采用喷雾、浸泡或发泡等方式实现。

3. 预热处理：预热是为了减少PCB和元器件因温度突变而产生的热应力，并使助焊剂充分活化，去除PCB上的潮气及其它杂质。

预热温度通常设定在80-120之间，时间视PCB大小和厚度调整。

二、焊接阶段1. 接触波峰：经过预处理的PCB随着传送带进入焊接区，接触到由焊锡炉熔化的高温液态焊料形成的连续波峰。

此波峰高度一般略高于PCB上最大元器件引脚的高度，以保证所有引脚都能完全浸入焊料中。

2. 焊接过程：当PCB通过液态焊料波峰时，由于热传导效应，元器件引脚迅速加热至焊料熔点以上，形成冶金结合，完成焊接。

同时，助焊剂在此过程中发挥关键作用，消除氧化层并降低焊接界面的表面张力，确保焊接质量。

三、冷却与后处理阶段1. 冷却固化：焊接完成后，PCB会立即经过冷却区域，让焊点快速凝固以形成稳定的结构。

冷却速度应适中，过快可能会导致焊点内部产生内应力，过慢则可能导致焊点形状不佳或者焊料过多流失。

2. 清洗与检验：冷却后的PCB需要进行清洗，以去除残留的助焊剂和其他污染物，防止对后续工序或产品性能造成影响。

清洗完毕后，对PCB进行全面的目检和AOI（自动光学检测）等方法，确认焊点是否饱满、是否存在冷焊、虚焊、桥连等不良现象。

3. 修复与终检：对于发现的问题焊点，需要及时进行人工修复或返工。

波峰焊的工艺流程波峰焊是一种常见的电子元器件焊接工艺，广泛应用于电子设备制造业。

它具有焊接速度快、焊点牢固等优点。

下面将介绍波峰焊的工艺流程。

一、准备工作波峰焊的准备工作包括准备焊接设备和准备焊接材料两个方面。

1. 准备焊接设备波峰焊需要使用波峰焊机，这是一种专门用于波峰焊的设备。

在准备工作中，需要检查波峰焊机的工作状态和焊接参数的设置，确保设备正常运行。

2. 准备焊接材料波峰焊需要使用焊锡丝和焊接药剂。

焊锡丝是用于焊接的主要材料，而焊接药剂则用于清洁焊接表面和提高焊接质量。

二、焊接准备焊接准备包括焊接工件的准备和焊接环境的准备两个方面。

1. 焊接工件的准备焊接工件是指需要进行波峰焊的电子元器件。

在焊接准备中，需要对焊接工件进行清洁和检查，确保焊接表面没有灰尘、油污等杂质，以及焊接引脚没有弯曲、破损等缺陷。

2. 焊接环境的准备焊接环境需要保持整洁、安静，以减少焊接过程中的干扰和误操作。

此外，还需要确保焊接环境的温度和湿度适宜，以保证焊接质量。

三、焊接过程波峰焊的焊接过程主要包括上锡、预热、焊接和冷却四个阶段。

1. 上锡上锡是波峰焊的第一步，也是最关键的一步。

在上锡阶段，需要将焊锡丝通过波峰焊机的焊锡槽加热熔化，并将焊锡液槽中的焊锡液上升至波峰区域。

然后，将焊接工件的焊接表面浸入焊锡液中，使焊锡液覆盖住焊接表面，形成一层均匀的焊锡涂层。

2. 预热上锡后，需要对焊接工件进行预热。

预热的目的是提高焊接质量，减少焊接过程中的热应力。

在预热阶段，需要将焊接工件放置在预热区域，使其温度逐渐升高，直到达到预定的焊接温度。

3. 焊接预热后，进入焊接阶段。

在焊接阶段，需要将预热后的焊接工件通过传送带送入焊接区域。

焊接区域有一个波峰，由焊锡液形成。

当焊接工件经过波峰时，焊锡液会涂覆在焊接表面上，形成焊点。

焊接工件经过波峰后，焊点会冷却固化。

4. 冷却焊接完成后，需要对焊接工件进行冷却。

冷却的目的是使焊点固化，确保焊接质量。

Folungwin Automatic Equipment Company第一部分一、分类助焊剂1、按其焊后残留物质的清洗方式可以将其分成三大类：1）、有机溶剂清洗型2）、水清洗型3）、免洗型Folungwin Automatic Equipment Company2、有机溶剂清洗型：氟里昂作为清洗溶剂，其溶解能力好， 不易燃烧，不爆炸、无毒，使用安全性极为良好。

但是 氟里昂对臭氧层有破坏作用。

3、水清洗型：为了确保清洗质量，所使用的纯水的水质必 须符合一定的要求，设备的一次性投资大，能源消耗大， 废水处理复杂。

4、免清洗型：低固型免清洗助焊剂目前在我国已发展成系 列化商用产品，并在电子产业中迅速推广和普及。

Folungwin Automatic Equipment Company二、免清洗型助焊剂使用范例：RF800T3Flux（阿而发）Alpha。

1、说明：RF800T3是中低固型份的免清洗助焊剂，其主要成份为少 量的松香及非卤素活性剂，焊锡性好，过锡炉后，助焊剂残留 少。

2、应用：RF800T3可以使用发泡式，波浪式及喷雾式等方法涂布，使 用时须注意涂布量及均匀度，用传真纸测试涂布量及均匀度， 波焊 前的预热有助於氧化物之去除及获得最佳的焊点，建议预热温度为 零件面90-140℃ ，焊接面121-163℃ 。

3、控制：发泡式使用的压缩空气不宜含有水分或油，助焊剂的液位必 须高于发泡管，调整高气压力即可获得适当的发泡高度，使用中溶 剂会挥发，必须添加800稀释剂以维持活性。

助焊剂会吸收水份，而水份影响比较大，建议用比重法控制比重在 0.806（无铅型）±0.005(25℃) 并定时检查助焊剂效果及换新，并 加以清洗发泡槽。

Folungwin Automatic Equipment Company三、助焊剂四大功能 1、清除焊接金属表面的氧化物。

2、在焊接物表面形成液态的保护膜，隔绝高温时，四周的空 气，防止金属表面再次氧化。

波峰焊工艺技术介绍1 引言波峰焊是将熔化的焊料，经电动泵或电磁泵喷流成设计要求的焊料波峰，使预先装有电子元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。

波峰焊用于印制板装联已有20多年的历史，现在已成为一种非常成熟的电子装联工艺技术，目前主要用于通孔插装组件和采用混合组装方式中的插装组件的焊接2 波峰焊工艺技术介绍波峰焊有单波峰焊和双波峰焊之分。

采用单波峰焊时，由于焊料的"遮蔽效应"容易出现较严重的质量问题，如漏焊、桥接和焊缝不充实等缺陷。

而双波峰则较好地克服了这个问题，大大减少漏焊、桥接和焊缝不充实等缺陷，因此目前在表面组装中广泛采用双波峰焊工艺和设备。

波峰锡过程：治具安装→喷涂助焊剂系统→预热→一次波峰→二次波峰→冷却。

下面分别介绍各步内容及作用。

2．1 治具安装治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热形变的程度，防止冒锡现象的发生，从而确保浸锡效果的稳定。

2．2 助焊剂系统助焊剂系统是保证焊接质量的第一个环节，其主要作用是去除PCB和元器件焊接表面的氧化层和防止在焊接过程中再氧化。

助焊剂的涂覆一定要均匀，尽量不要产生堆积，否则将导致焊接短路或开路。

涂覆助焊剂的方式有多种，包括喷雾式、喷流式和发泡式。

目前一般使用喷雾式助焊系统，采用免清洗助焊剂。

这是因为免清洗助焊剂中固体含量极少(不挥发无含量只有1／5～1／20)，所以必须采用喷雾式助焊系统涂覆助焊剂。

在助焊剂系统中，一般都添加有防氧化系统，以防止氧化，避免焊接中造成助焊剂量不足，而导致焊料桥接和拉尖。

喷雾式有两种方式：一是采用超声波击打助焊剂，使其颗粒变小，再喷涂到PCB板上；二是采用微细喷嘴，在一定空气压力下喷雾助焊剂，这种喷涂均匀、粒度小，易于控制。

喷雾高度／宽度可自动调节，是今后发展的主流。

2．3 预热系统2．3．1 预热系统的作用助焊剂中的溶剂成份在通过预热器时，将会受热挥发。
