实训四：活塞连杆组的拆装与检测

实操项目柴油机活塞、连杆组件拆装与检测一、评估要素①活塞环拆卸;②测量活塞环搭口间腺及天地间隙:③活塞环检查,判断活塞环能否继续使用;④活塞环装配。

二、评估标准(满分30分)①操作过程准确,熟练(30分);②操作过程准确，比较熟练(24分);③操作过程准确，熟练程度一般(18分);④操作过程较差(12分);⑤操作过程差(0-6分)。

三、实操过程活塞连杆组件是柴油机的主要运动部件之一，如图所示。

它包括的零件有活塞、活塞销、活塞销盖(或者卡簧)、活塞环(分气密环和刮油环)、连杆连杆盖、连杆大端轴承(上下轴瓦)、连杆小端轴承(衬套)、连杆螺栓等。

活塞组件是在高温、高压和高速往复运动条件下工作的。

活塞组件工作时，由于燃烧的爆发压力和往复运动部件的惯性力的作用，而承受着很大的机械应力,又由于活塞各部分温度的不同而承受着很大的热应力；活塞的裙部与气缸壁之间有着较为剧烈的摩擦(特别是箱式柴油机的筒形活塞)、磨损也是很严重的。

连杆是把活塞所受的作用力传递给曲轴，连杆受到气体压力以及活塞组和连杆本身往复运动部分惯性力作用，使得连杆受到交变的拉伸和压缩的载荷。

当连杆绕活塞销摆动时，连杆摆动平面的惯性力还会使杆身发生横向弯曲。

因此，连杆在工作中承受的载荷是很大的，同时又是交变的。

柴油机在运转一定时间后需对活塞连杆组件进行拆检、修理，保证其正常工作。

一、活塞、连杆组件的拆卸（一）吊缸(抽出活塞连杆组件)吊缸的具体操作步骤如下:（1）吊缸前的准备工作①清理准备场地,包括拆装场地、活塞连杆组放置场地和垫木或胶皮垫等。

②准备工具，包括常用工具,拆卸连杆盖与连杆螺栓专用板手、拔锁销工具，吊活塞连杆组的专用工具等。

③吊装人员要戴安全帽并做好安全防范措施。

④检验吊车(对电动葫芦或手拉葫芦进行行车试验)准备好吊具、吊索。

（2）清除气缸套上端内壁积炭以及磨掉(用油石)气缸套上端磨损凸台，以便活塞连杆组顺利吊出。

（3）打开要吊缸的曲轴箱道门(或盖板)。

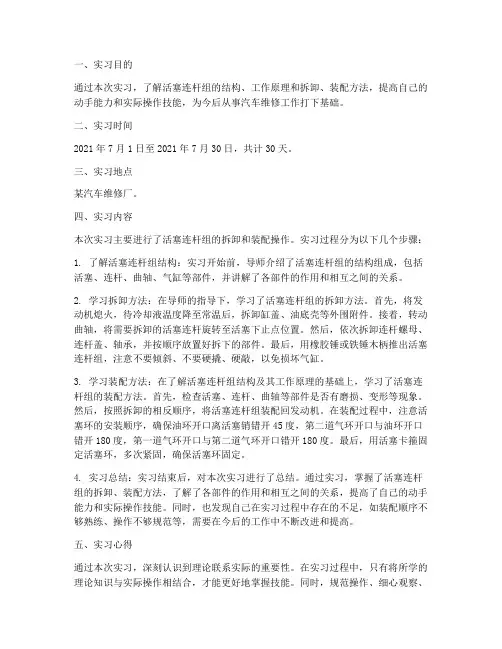

一、实习目的通过本次实习，了解活塞连杆组的结构、工作原理和拆卸、装配方法，提高自己的动手能力和实际操作技能，为今后从事汽车维修工作打下基础。

二、实习时间2021年7月1日至2021年7月30日，共计30天。

三、实习地点某汽车维修厂。

四、实习内容本次实习主要进行了活塞连杆组的拆卸和装配操作。

实习过程分为以下几个步骤：1. 了解活塞连杆组结构：实习开始前，导师介绍了活塞连杆组的结构组成，包括活塞、连杆、曲轴、气缸等部件，并讲解了各部件的作用和相互之间的关系。

2. 学习拆卸方法：在导师的指导下，学习了活塞连杆组的拆卸方法。

首先，将发动机熄火，待冷却液温度降至常温后，拆卸缸盖、油底壳等外围附件。

接着，转动曲轴，将需要拆卸的活塞连杆旋转至活塞下止点位置。

然后，依次拆卸连杆螺母、连杆盖、轴承，并按顺序放置好拆下的部件。

最后，用橡胶锤或铁锤木柄推出活塞连杆组，注意不要倾斜、不要硬撬、硬敲，以免损坏气缸。

3. 学习装配方法：在了解活塞连杆组结构及其工作原理的基础上，学习了活塞连杆组的装配方法。

首先，检查活塞、连杆、曲轴等部件是否有磨损、变形等现象。

然后，按照拆卸的相反顺序，将活塞连杆组装配回发动机。

在装配过程中，注意活塞环的安装顺序，确保油环开口离活塞销错开45度，第二道气环开口与油环开口错开180度，第一道气环开口与第二道气环开口错开180度。

最后，用活塞卡箍固定活塞环，多次紧固，确保活塞环固定。

4. 实习总结：实习结束后，对本次实习进行了总结。

通过实习，掌握了活塞连杆组的拆卸、装配方法，了解了各部件的作用和相互之间的关系，提高了自己的动手能力和实际操作技能。

同时，也发现自己在实习过程中存在的不足，如装配顺序不够熟练、操作不够规范等，需要在今后的工作中不断改进和提高。

五、实习心得通过本次实习，深刻认识到理论联系实际的重要性。

在实习过程中，只有将所学的理论知识与实际操作相结合，才能更好地掌握技能。

同时，规范操作、细心观察、不断总结经验是提高自己动手能力的关键。

活塞连杆组的拆装及活塞环的检测方法活塞连杆组是内燃机中的关键部件之一，它将活塞与曲轴相连，使活塞在每一次往复运动中转化为曲轴的旋转运动。

活塞连杆组的拆装对于内燃机的运行和维修非常重要，下面介绍一下活塞连杆组的拆装方法。

拆装活塞连杆组的工具和材料准备：1. 扳手：用于拧紧和松开螺栓。

2. 打孔锤：用于敲击活塞销脱落活塞销。

3. 橡胶锤：用于敲击活塞销和活塞。

4. 润滑油：用于活塞销和活塞的润滑。

活塞连杆组的拆装步骤：1. 首先，将引擎停止工作并拆下曲轴箱盖。

2. 使用扳手松开连杆螺栓，逐个拆下每根活塞连杆。

3. 使用橡胶锤轻轻敲击活塞销，使其从活塞和连杆上脱落。

注意不要用过大的力量，以免损坏活塞销孔。

4. 当活塞销脱落后，轻轻将活塞和连杆分离开。

5. 拆下活塞环，用橡胶锤轻轻敲击活塞环，使其从活塞槽中脱落。

6. 检查连杆和活塞，如果发现有损坏或磨损的部分，应及时更换。

活塞环的检测方法活塞环是活塞和气缸套之间的密封件，它起到密封气缸的作用，同时还能承受活塞与气缸壁之间的摩擦力。

活塞环的质量对于发动机的性能和寿命有着重要的影响，因此需要定期检查活塞环的状况。

活塞环的检测方法主要有以下几种：1. 目视检查：将活塞环取出并清洗干净，用肉眼观察其表面是否有裂纹、磨损、疲劳等情况。

如果有异常情况，应及时更换。

2. 尺寸测量：使用滑规或数显千分尺对活塞环的直径进行测量，以及活塞环的厚度、高度等尺寸。

尺寸不合格的活塞环也需要更换。

3. 气密性检测：将活塞环装到气缸套内，然后用风门将气体注入气缸，观察是否有气体泄漏。

如果有泄漏，说明活塞环密封性能不好，需要更换。

4. 摩擦力测试：将活塞环装到活塞槽中，然后加上适量的润滑油，用专用设备施加一定的摩擦力，观察活塞环是否正常工作。

如果活塞环摩擦力过大或过小，都会影响发动机的正常工作。

在活塞连杆组的拆装和活塞环的检测过程中，需要注意以下几点：1. 操作要细心，不要用过大的力量，以免损坏活塞和活塞环。

活塞连杆组的拆装要求与调试活塞连杆组的拆装要求与调试活塞连杆组是发动机中的重要零部件之一，它直接影响着发动机的运行效率和寿命。

因此，在拆装活塞连杆组时，需要特别注意一些细节问题，以确保操作的安全性和有效性。

下面将详细介绍活塞连杆组的拆装要求与调试。

一、拆卸活塞连杆组1. 准备工作在拆卸活塞连杆组之前，需要先进行准备工作。

首先，需要将发动机从车辆上取下，并将其放置在工作台上。

其次，需要将汽油箱内的汽油全部排出，并将油管和电线缆全部拆下。

最后，需要将发动机上的其他零部件全部拆卸下来，以便于后续操作。

2. 拆卸活塞拆卸活塞时，需要先将气门盖全部卸下，并将气门弹簧、气门卸下。

然后，需要将气缸盖全部拆下，并将气缸内的活塞全部取出。

在取出活塞时，需要使用专用工具，以避免损坏活塞和其他零部件。

3. 拆卸连杆拆卸连杆时，需要先将连杆螺母全部卸下，并将大端盖全部拆下。

然后，需要将连杆和活塞销全部取出，并将连杆分离出来。

在取出连杆时，需要注意保护好活塞销和其他零部件，以避免损坏。

二、安装活塞连杆组1. 安装连杆安装连杆时，需要先将大端盖和小端盖都清洗干净，并涂上适量的润滑油。

然后，需要将连杆和活塞销组装起来，并用专用工具压紧。

最后，需要将大端盖和小端盖都紧固好，并检查其是否牢固。

2. 安装活塞安装活塞时，需要先将活塞清洗干净，并涂上适量的润滑油。

然后，需要将活塞放入气缸内，并用专用工具将其压缩至适当位置。

最后，需要将气缸盖和其他零部件全部安装好，并检查其是否牢固。

三、调试活塞连杆组1. 调整气门间隙在调试活塞连杆组之前，需要先调整气门间隙。

具体方法是：先将发动机转至TDC位置，然后使用专用工具调整气门间隙至规定值。

2. 调整点火时机调整点火时机是调试活塞连杆组的另一个重要步骤。

具体方法是：先将发动机转至TDC位置，然后使用专用工具调整点火时机至规定值。

3. 调整燃油供给最后，还需要调整燃油供给，以确保发动机能够正常运转。

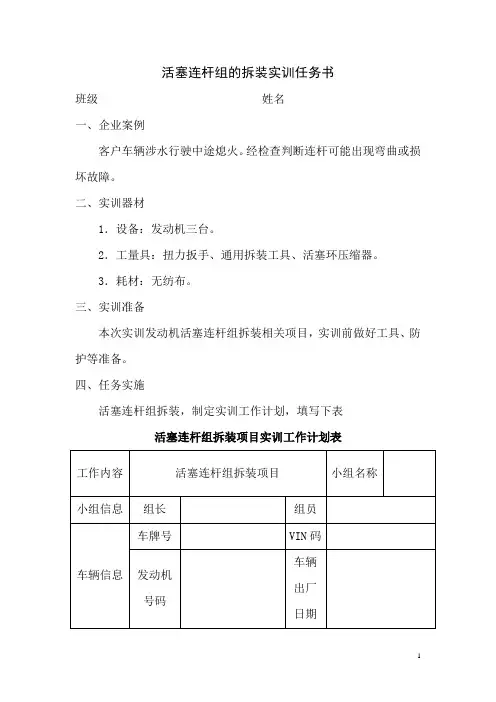

活塞连杆组的拆装实训任务书
班级姓名
一、企业案例
客户车辆涉水行驶中途熄火。

经检查判断连杆可能出现弯曲或损坏故障。

二、实训器材
1．设备：发动机三台。

2．工量具：扭力扳手、通用拆装工具、活塞环压缩器。

3．耗材：无纺布。

三、实训准备
本次实训发动机活塞连杆组拆装相关项目，实训前做好工具、防护等准备。

四、任务实施
活塞连杆组拆装，制定实训工作计划，填写下表
活塞连杆组拆装项目实训工作计划表
1．准备工作
（1）防护准备：
（2）工具准备：
2．拆卸
（1）沿发动机旋转方向将对应缸活塞旋转到下止点
（2）拆卸对应缸连杆轴承盖螺栓
注意：分多次均匀拆卸
（3）拆下连杆轴承盖和连杆轴承
（4）将活塞推出气缸
3、安装
（1）调节活塞环
注意：端口方向错开且避开活塞销（2）润滑活塞环、活塞、气缸壁
（3）用活塞环压缩器安装活塞注意：活塞朝前方向
（4）安装连杆轴承盖
（5）紧固连杆轴承盖螺栓
注意：按照标准扭力
（6）清洁、整理
五、实训评价
(1)评价工作成绩及修改计划
(2)活塞连杆组拆装检查评价与打分
活塞连杆组拆装评价与打分
指导教师：
日期：。

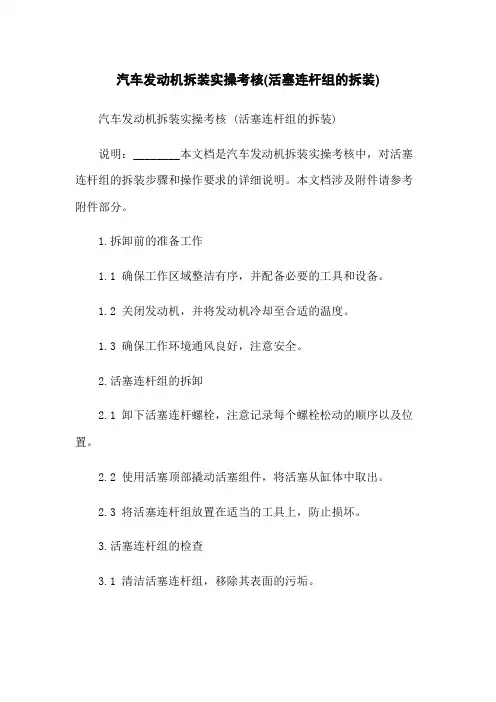

汽车发动机拆装实操考核(活塞连杆组的拆装) 汽车发动机拆装实操考核 (活塞连杆组的拆装)说明：________本文档是汽车发动机拆装实操考核中，对活塞连杆组的拆装步骤和操作要求的详细说明。

本文档涉及附件请参考附件部分。

1.拆卸前的准备工作1.1 确保工作区域整洁有序，并配备必要的工具和设备。

1.2 关闭发动机，并将发动机冷却至合适的温度。

1.3 确保工作环境通风良好，注意安全。

2.活塞连杆组的拆卸2.1 卸下活塞连杆螺栓，注意记录每个螺栓松动的顺序以及位置。

2.2 使用活塞顶部撬动活塞组件，将活塞从缸体中取出。

2.3 将活塞连杆组放置在适当的工具上，防止损坏。

3.活塞连杆组的检查3.1 清洁活塞连杆组，移除其表面的污垢。

3.2 检查活塞和连杆是否有明显的磨损或损坏，如有需要及时更换。

3.3 检查活塞环的状况，确保其完整并正确安装。

4.活塞连杆组的安装4.1 将活塞装入缸体中，确保正确安装活塞环，并注意活塞上的标记。

4.2 使用活塞顶部撬动活塞组件，将活塞顶端与连杆连接。

4.3 根据制造商的规定，正确拧紧活塞连杆螺栓，按照之前记录的顺序和位置。

5.验证活塞连杆组的安装5.1 仔细检查活塞连杆组的安装是否正确。

5.2 确保活塞的行程自由流畅，无卡滞现象。

5.3 确保连接处的螺栓已经正确拧紧，无松动现象。

6.工作总结6.1 清理工作区域，将工具和设备恢复到原先的状态。

6.2 对工艺操作中遇到的问题进行总结和分析，并提出改进建议。

6.3 记录重要的操作步骤和注意事项。

附件：________1.活塞连杆组拆装工具清单2.相关图纸和技术资料法律名词及注释：________1.汽车发动机拆装：________指对汽车发动机进行分解和组装的操作。

2.活塞连杆组：________由活塞、连杆和连杆螺栓组成的机械装置，用于将活塞的上下往复运动传递给曲轴。

简述活塞连杆组的拆装步骤
活塞连杆组是发动机中的一个重要部件，它连接活塞和曲轴。

拆装活塞连杆组的步骤如下：
1. 将车辆置于平整的地面上，停稳并切断点火系统。

2. 卸下油底壳和机油滤清器，排空发动机中的机油。

3. 卸下曲轴支撑点的部件，例如凸轮轴。

4. 清洗活塞连杆组周围的区域，以防止灰尘和杂质进入发动机。

5. 用扳手卸下活塞销销钉，然后轻轻击打活塞销使其松动。

注意要保持活塞连杆的位置与曲轴对齐。

6. 将曲轴与连杆分离，通过推动活塞将连杆从曲轴抽出。

需要注意活塞和连杆的配对关系，以便正确安装。

7. 拆卸旧的活塞环，清洁并检查活塞、连杆和活塞销是否出现磨损或损坏。

8. 将新的活塞环安装到活塞上，并涂抹适量的润滑油。

9. 将连杆装配到曲轴上，并安装活塞销销钉。

确保活塞销销钉正确安装和锁紧。

10. 涂抹适量的润滑油，并安装曲轴支撑点的部件。

11. 重新安装油底壳和机油滤清器，加入适量的清洁的机油。

12. 启动发动机，并检查是否有漏油或异常噪音。

以上是拆装活塞连杆组的基本步骤，需要在良好的工作环境和娴熟的操作技巧下进行。

如遇复杂情况，建议寻求专业技术人员的帮助。

活塞连杆组拆装实习报告一、实习目的通过活塞连杆组的拆装实习，使我熟悉并掌握活塞连杆组的结构、拆装方法和步骤，以及检测方法。

提高我对发动机内部零部件的认识，培养动手能力和实际操作技能。

二、实习内容1. 活塞连杆组的结构及作用活塞连杆组是发动机的重要传动部件，它将燃烧气体的压力传递给曲轴，使曲轴旋转并输出动力。

主要由活塞、连杆、连杆轴承盖等组成。

2. 拆装步骤（1）拆卸：转动曲轴，使需要拆卸的活塞处于下止点。

分别拆卸连杆的紧固螺母，取下连杆轴承盖，注意连杆配对记号，并按顺序放置。

（2）清洁：用橡胶锤或锤子木柄分离开活塞连杆组，取出活塞连杆组，同时取下连杆大头上的轴瓦。

清洁活塞连杆、活塞环、连杆轴瓦、气缸壁、连杆轴承盖、连杆轴颈。

（3）检测：检查活塞连杆组的磨损程度、弯曲度等，确保其符合技术要求。

（4）安装：按照拆卸的相反顺序安装活塞连杆组。

注意活塞环的安装顺序，确保活塞环开口错开，活塞环错环的开口离活塞销错开45度，第一道气环开口与第二道气环开口错开180度。

三、实习心得通过这次实习，我深刻认识到活塞连杆组拆装的重要性和严谨性。

在拆装过程中，必须按照规范的工艺过程进行，否则很容易导致装配失败。

在实习过程中，我学到了活塞连杆组的结构特点、拆装方法和步骤，以及检测方法。

同时，我的动手能力和实际操作技能得到了很大提高。

四、建议1. 在实习过程中，加强安全教育，注意操作规范，防止意外伤害。

2. 增加实习时间，使学生更有充足的时间掌握活塞连杆组的拆装技能。

3. 增加实际操作环节，让学生在实际发动机上进行拆装操作，提高实习效果。

4. 加强师资队伍建设，提高实习指导老师的专业水平和实践经验。

总之，通过这次实习，我对活塞连杆组的拆装有了更深入的了解和掌握，为今后学习发动机其他部件的拆装奠定了基础。

在今后的学习和工作中，我将继续努力，不断提高自己的实践操作能力，为我国汽车行业的发展贡献自己的力量。

拆装活塞连杆组的步骤拆装活塞连杆组的步骤：一、准备工作在进行活塞连杆组的拆装之前，首先需要进行一些准备工作。

包括准备好所需的工具和设备，如扳手、钳子、橡皮锤等。

同时，还需要保证工作区域清洁整齐，以便于操作和防止零件丢失。

二、拆卸活塞连杆组1. 首先，将发动机的活塞连杆组所在的部位暴露出来，通常需要拆下发动机的缸盖和曲轴箱等部件。

2. 使用扳手或钳子，拆卸活塞连杆与曲轴的连接螺栓。

注意，拧下螺栓时需要按照规定的顺序进行，以避免造成不必要的损坏。

3. 拆卸连杆大头和活塞之间的销轴，并将活塞和连杆分开。

三、检查活塞连杆组在拆卸活塞连杆组之后，需要对其进行检查，以确保其状态良好，没有损坏或磨损。

具体步骤如下：1. 检查活塞的外观，观察是否有明显的裂纹或变形。

2. 检查活塞环的磨损程度，如有需要，应及时更换。

3. 检查连杆大头和小头的磨损情况，确保其配合间隙在规定范围内。

4. 检查活塞销轴的磨损情况，如有需要，应及时更换。

四、安装活塞连杆组在检查完活塞连杆组之后，需要进行安装。

具体步骤如下：1. 将活塞和连杆组合在一起，确保销轴正确安装在连杆小头和活塞之间。

2. 使用橡皮锤轻轻敲击连杆大头，将其与曲轴连接。

注意，敲击力度要适中，避免损坏零件。

3. 拧紧连杆与曲轴的连接螺栓。

同样需要按照规定的顺序和扭矩进行操作，以确保连接牢固。

五、整理工作区在完成活塞连杆组的安装之后，需要整理工作区，清理残留的工具和零件，确保工作区干净整洁。

六、测试和调整在完成拆装活塞连杆组的工作之后，还需要进行测试和调整，以确保其正常工作。

可以通过手动旋转曲轴，观察连杆的运动是否平稳，是否存在异常噪音等。

总结：拆装活塞连杆组是对发动机进行维修和保养的重要步骤之一。

通过正确的操作和检查，可以确保活塞连杆组的正常工作，提高发动机的性能和寿命。

在进行拆装工作时，需要注意安全和细心，避免造成不必要的损坏。

同时，及时进行检查和维护，可以发现潜在问题并及时处理，以保证发动机的可靠性和稳定性。

一、前言活塞连杆组是内燃机中重要的组成部分，其性能直接影响着发动机的工作效率和寿命。

为了更好地了解活塞连杆组的结构、工作原理和拆检方法，我们进行了活塞连杆组拆检实训。

本次实训旨在通过实际操作，提高我们对活塞连杆组的认识，掌握拆检技巧，为今后的维修工作打下坚实基础。

二、实训目的1. 熟悉活塞连杆组的结构和工作原理；2. 掌握活塞连杆组的拆检方法；3. 学会使用相关工具和设备；4. 提高动手能力和实际操作技能。

三、实训时间与地点实训时间：2023年X月X日至2023年X月X日实训地点：汽车维修实训室四、实训内容1. 活塞连杆组结构分析2. 拆卸活塞连杆组3. 检查活塞连杆组各部件4. 装配活塞连杆组五、实训步骤及注意事项1. 准备工作（1）了解活塞连杆组的结构和工作原理，查阅相关资料，观看视频；（2）熟悉实训所需的工具和设备，如活塞环拆装钳、连杆校正器等；（3）穿戴好安全防护用品，如手套、眼镜等。

2. 拆卸活塞连杆组（1）按照顺序依次拆卸活塞环、活塞、连杆等部件；（2）在拆卸过程中，注意观察各部件的形状和位置关系，并记录磨损情况；（3）拆卸过程中，注意使用正确的方法和工具，避免损坏部件。

3. 检查活塞连杆组各部件（1）检查活塞的磨损情况，如活塞环槽磨损、活塞环间隙等；（2）检查连杆的弯曲、磨损情况，以及连杆轴颈的磨损情况；（3）检查活塞销的磨损情况，以及活塞销孔的磨损情况；（4）检查气缸套的磨损情况，以及气缸壁的磨损情况。

4. 装配活塞连杆组（1）按照拆卸的相反顺序进行装配；（2）装配过程中，注意各部件的形状和位置关系，确保装配正确；（3）使用正确的工具和方法进行装配，避免损坏部件。

5. 注意事项（1）在拆检过程中，注意保持工作台面和工具的清洁；（2）拆卸和装配过程中，注意安全，避免受伤；（3）拆卸和装配过程中，注意观察和记录各部件的磨损情况，为今后的维修工作提供依据。

六、实训总结通过本次活塞连杆组拆检实训，我们掌握了活塞连杆组的结构、工作原理和拆检方法，提高了动手能力和实际操作技能。

活塞连杆组的拆装与检测的实施计划下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!活塞连杆组的拆装与检测实施计划1. 引言活塞连杆组在内燃机中扮演着至关重要的角色，其安全性和可靠性直接影响发动机的性能和寿命。

活塞连杆组的拆装要求活塞连杆组是内燃机中的重要组成部分，它连接着活塞和曲轴，并通过往复运动将活塞的线性运动转化为曲轴的旋转运动。

拆装活塞连杆组时，需要注意以下要求：1. 工具准备：在拆装活塞连杆组之前，必须准备好适当的工具。

常用的工具包括扳手、扳子、敲击工具、油封工具等。

确保使用正确的工具，以避免损坏活塞连杆组或其他零部件。

2. 清洁工作区：在进行拆装操作之前，清洁工作区是非常重要的。

清除工作区周围的灰尘和杂物，确保操作区域整洁干净。

这样可以避免灰尘和杂物进入活塞连杆组，导致零件损坏或不正常磨损。

3. 细心标记：在拆卸活塞连杆组之前，建议细心标记连接处。

使用标签或其他标记方法，将连杆和活塞的安装位置进行标记。

这样可以确保在装配过程中正确地重新连接活塞连杆组，以避免引起不均匀的磨损或其他损坏。

4. 拆卸过程：拆卸活塞连杆组时，必须小心轻柔，以免导致不必要的损坏。

使用适当的工具和技巧，解开活塞销和连杆螺栓，将连杆与活塞分离。

在操作过程中，应留意活塞上是否有其他零件或密封件，以确保不会遗漏或损坏。

5. 注意细节：在拆卸活塞连杆组时，特别要注意一些重要细节。

首先，应确保所有的紧固件和固定件都已经彻底拆卸并妥善存放。

其次，应留意活塞环的安装位置，并小心取下或安装活塞环，避免损坏或失效。

最后，应检查活塞销孔和连杆的磨损程度，如有必要进行更换或修复。

总之，在拆卸活塞连杆组时，需要仔细操作，并按照正确的步骤进行。

遵循上述要求，可以确保安全和有效地拆装活塞连杆组，从而维护内燃机的正常运行。

活塞连杆组的拆装步骤.doc活塞连杆组通常由活塞、连杆和轴瓦组成，它是内燃机发动机的重要部件之一，负责将活塞运动转换为连杆运动，并将转化后的动能传递给曲轴。

因此，对于活塞连杆组的维护和检修非常重要，下面是活塞连杆组的拆装步骤。

一、准备工作在拆卸活塞连杆组前，要先检查发动机是否已冷却完毕。

如果还有温度，等待其自然冷却，以避免烫伤。

然后将发动机从车辆上取下，放置在工作台上，以便进行后续操作。

同时，要准备好需要使用的拆装工具和清洗工具。

二、拆卸活塞连杆组1. 拆卸连杆小头盖活塞连杆组的拆卸一般从连杆小头开始。

首先卸下连杆小头盖螺钉，然后将连杆小头盖取下。

卸下连杆小头后，将活塞轻轻地向上抬起，与连杆分离。

活塞分离后，要将其放置在一个干净的地方，避免损坏。

3. 拆卸轴瓦将连杆端部小头盖和大头盖螺钉全部拆除，然后取出轴瓦。

这样，活塞连杆组的拆卸就完成了。

将拆下的活塞连杆组放置在一个干净的地方，然后用清洁剂将其彻底清洗。

注意，在清洗过程中要避免使用金属刷和其他尖锐的物体，以免损坏活塞和连杆。

在清洗过程中，要认真检查活塞和连杆的表面情况，看是否存在裂痕、磨损等情况。

如果有任何问题，需要更换配件。

1. 安装轴瓦将清理干净的轴瓦放入连杆的大头和小头中，再将大头盖和小头盖装回原位，拧紧螺钉。

2. 安装活塞与连杆将处理干净的活塞插入缸体，与连杆组装，然后将连杆小头盖放回位置，拧紧螺钉即可。

在活塞连杆组安装完毕后，需要进行调整。

首先是连杆的张紧程度。

用手指在曲轴和连杆上进行推、拉，使曲轴转动数圈。

如果有超过规定范围的松动或卡滞，则需要调整连杆张紧。

其次是对活塞与缸体的间隙进行测量，以确定其是否符合规定范围。

测量完成后，若存在问题，需要进行调整。

七、总结活塞连杆组是发动机中非常重要的部件，其质量直接影响到整个发动机的性能。

因此，拆装和维护时要十分仔细，并严格按照步骤进行操作，以确保发动机的安全和运行效率。

实训四：活塞连杆组的拆装与检测一、实训目的及要求1、熟悉活塞连杆组的结构特点；2、掌握活塞连杆组的拆装方法和步骤；3、掌握检测活塞连杆组的方法和步骤：4、能正确使用工具二、实训仪器设备1、工具：常用工具三套2、设备：拆装工作台三个3、教具：发动机三台三、课时4节四、相关内容：1、活塞连杆组是发动机的传动件，它把燃烧气体的压力传给曲轴，使曲轴旋转并输出动力。

活塞连杆组主要由活塞、活塞环、活塞销及连杆等组成。

2、活塞连杆组的构造图3、活塞组成：主要由顶部、头部和裙部组成。

活塞头部的形状与选用燃烧室有关；活塞头部是活塞环槽以上部分；活塞群部是指自油环槽下端面起至活塞底面的部分；活塞销座孔是将活塞顶部气体作用力经活塞销传给连杆。

4、活塞环（1）气环的作用：保证活塞与气缸壁间的密封，防止高温高压燃气进入曲轴箱；同时还将活塞顶部的大部分热量传导给气缸比，在由冷却水或空气带走。

第一道气环的工作表面一般镀有多孔铬（多孔铬的硬度高，能储存少量的机油）。

（2）油环的作用：主要是刮油、布油和辅助密封作用。

油环用来刮除气缸比上多余的机油，并在气缸比上铺涂一层均匀机油膜，这样即可以防止机油串入，又可以减小活塞与气缸的磨损与摩擦阻力。

（3）活塞环磨损失效后，发动机出现启动困难、功率不足、曲轴箱压力升高、机油损耗量大、排气冒黑烟，活塞边面积碳严重。

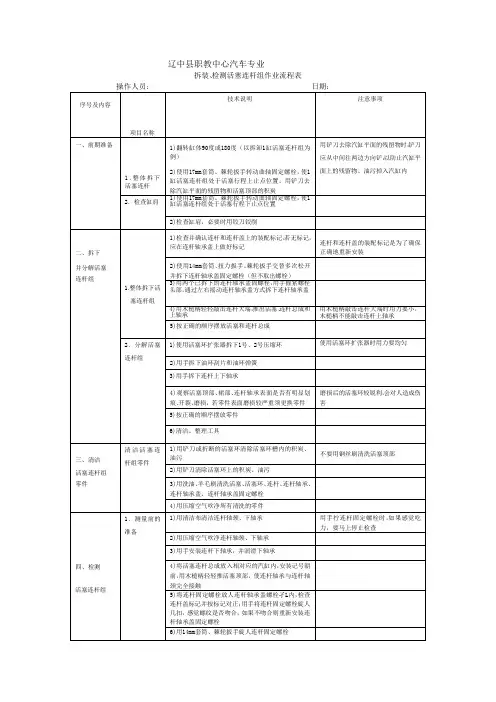

五、实训内容与操作步骤（一）活塞连杆组的拆解1、拆卸活塞连杆组（1）按照一、四、二、三缸的顺序，拆卸活塞连杆组；用17mm套筒和扳手旋转发动机曲轴，使第一缸活塞到达下止点位置；（2）用定心冲和手锤在连杆盖和杆身上做钢号标记；（3）用14mm梅花套筒和扭力扳手拆卸连杆螺母；（4）取出连杆盖和连杆轴瓦；（5）用手捶木柄缓慢推击连杆下端，使活塞从下止点向上止点位置移动并取出活塞和连杆（注意：请推击的同时，另一只手在活塞前方做好保护，避免用力过猛活塞突然推出落地，损坏活塞）；（6）组合拆下的连杆盖和取出的连杆活塞（注意：连杆盖上的缺口和连杆大头上的缺口应在同一侧）（7）依次拆卸第四缸、第二缸和第三缸活塞连杆组，拆卸方法相同。

一、前言活塞连杆组是发动机的重要组成部分，它将燃烧室内气体的压力转化为机械能，推动曲轴旋转，从而实现发动机的动力输出。

为了深入了解活塞连杆组的结构和工作原理，提高维修技能，我们进行了活塞连杆组的拆装实训。

本报告将详细记录实训过程，总结实训经验。

二、实训目的1. 熟悉活塞连杆组的结构特点。

2. 掌握活塞连杆组的拆装方法和步骤。

3. 掌握检测活塞连杆组的方法和步骤。

4. 培养动手能力和团队协作精神。

三、实训时间与地点实训时间：2023年3月15日-2023年3月17日实训地点：XX职业技术学院汽车维修实训室四、实训内容1. 活塞连杆组的结构分析2. 活塞连杆组的拆装3. 活塞连杆组的检测4. 实训总结五、实训过程1. 活塞连杆组的结构分析在实训开始前，我们对活塞连杆组的结构进行了详细分析。

活塞连杆组主要由活塞、活塞环、活塞销、连杆、连杆轴承、连杆轴承盖等组成。

活塞是燃烧室内气体压力的承受者，活塞环负责密封燃烧室，活塞销连接活塞和连杆，连杆将活塞的往复运动转化为连杆轴的旋转运动。

2. 活塞连杆组的拆装（1）拆装步骤① 拆卸发动机外部零件，如火花塞、正时链条等。

② 将发动机曲轴转动至活塞处于上止点，便于拆卸。

③ 拆卸活塞销螺栓，取出活塞销。

④ 拆卸活塞环，注意环的开口方向和排列顺序。

⑤ 拆卸活塞，取出活塞销。

⑥ 拆卸连杆轴承盖，取出连杆轴承。

⑦ 拆卸连杆。

（2）拆装注意事项① 拆卸过程中要轻拿轻放，避免损坏零件。

② 注意观察零件的安装顺序和标记，确保正确安装。

③ 使用专用工具进行拆装，避免损坏零件。

3. 活塞连杆组的检测（1）活塞检测① 检查活塞表面是否有划痕、凹坑等缺陷。

② 检查活塞环槽是否有磨损、变形等。

③ 检查活塞销孔与活塞销的配合间隙。

（2）活塞环检测① 检查活塞环开口方向是否正确。

② 检查活塞环的磨损、变形等情况。

（3）连杆检测① 检查连杆轴承孔与连杆轴承的配合间隙。

② 检查连杆的弯曲、扭曲等情况。
