西安工程技术（技师）学院陕西省明德职业中等专业学校实习课教案2015至2016学年第1学期第 9 周授课班级：15级大专(3+2)1、2班一、课题名称：活塞连杆组的拆装二、目的：1.了解发动机活塞连杆组的组成及各个部件的名称。
2.能够完成发动机活塞连杆组的拆卸。
3.掌握拆卸发动机活塞连杆组的注意事项。
三、工时：练习 12 小时四、需用设备：1、发动机翻转台架5台、零件车1台、工具车1台2、榔头5把、活塞环卡子5个、卡簧钳1套五、材料：六、功能介绍：1.了解发动机活塞连杆组的组成及各个部件的名称。
2.能够完成发动机活塞连杆组的拆卸。
3.掌握拆卸发动机活塞连杆组的注意事项。
七、安全及注意事项：汽车维修安全操作规程1、工作前应检查所使用工具是否完好。
施工时工具必须摆放整齐，不得随地乱放，工作后应将工具清点检查并擦干净，按要求放入工具车或工具箱内。
2、拆装零部件时，必须使用合适工具或专用工具，不得大力蛮干，不得用硬物手锤直接敲击零件。
所有零件拆卸后要按顺序摆放整齐，不得随地堆放。
3、废油应倒入指定废油桶收集，不得随地倒流或倒入排水沟内，防止废油污染。
4、修理作业时应注意保护汽车漆面光泽、装饰、座位以及地毯，并保持修理车辆的整洁。
车间内不准吸烟。
5、转动发动机台架时要注意安全防止脱落，要求加公斤力矩的螺栓、螺母应按照技术要求。
6、修配过程中应认真检查原件或更换件是否符合技术要求，并严格按修理技术规范精心进行作业和检查调试。
7、在清洗和检查零件时要爱护测量工具，清洗时要主要汽油的使用，不得使用明火防止发生火灾。
八、课题：拆卸工艺步骤一、操作前的准备工作1、清理工位、准备工具和物品，2、检查发动机台架的完整情况、和紧固情况。
3、转动发动机台架使油底壳朝上。
提示：培养学生良好的工作习惯，有利于安全操作和提高效率。
二、拆卸油底壳1、拆油底壳。
提示：拆卸螺栓时要由内向外对角三、拆卸曲轴正时齿轮1、拆卸曲轴正时齿轮紧固螺栓提示：用木棒固定曲轴的左侧2、拆卸曲轴正时齿轮提示：如果用手不能拆下可用两个螺钉旋出四、拆卸机油泵1、拆下曲轴前端油封盖总成提示：拆卸时可用橡胶锤轻敲2、拆下发动机前油封提示：可用瓶口螺丝刀撬出油封，油封为一次性。
第一节《活塞连杆组的拆装与检修》实训教案1．实训内容及目的1)掌握活塞连杆组的组成、结构、装配关系和工作原理。
2)熟练活塞连杆组的拆装工艺。
3)掌握活塞连杆组各零部件间的相互连接关系及其装配关系。
2．技术标准及要求1)按正确的操作步骤进行拆装。
2)有关技术参数必须符合维修技术标准要求。
3)在拆装过程中，特别要注意装配记号。
3．实训器材和用具发动机若干台、机油少许；活塞连杆组总成若干套。
常用工具若干套，维修专用工具若干套；相应挂图或图册、维修手册。
4．实训注意事项1)拆卸、安装活塞时一定要注意记号，若无记号，拆卸前必须做标记。
2)安装活塞销时，要用专用工具或加热到60℃进行。
3)拆下的零部件按顺序放好，并注意不要损坏零件。
4)严格按操作规程进行操作，并注意操作安全。
5)奥迪发动机活塞连杆组组件如图2-7所示。
5．实训操作步骤(1)活塞连杆组的拆卸1)将要拆卸的活塞连杆组(有两个缸)转到活塞处于下止点，并检查活塞顶、连杆大端处有无记号。
如无记号，应按次序在活塞顶、连杆大端上作上记号。
图2-7 奥迪发动机活塞连杆组组件2)拆下连杆螺母，取下连杆端盖、衬垫和连杆轴承，并按顺序放好，以免相互搞错。
3)用手将连杆向上推，使连杆与连杆轴颈分离。
用橡胶锤或手锤木柄推出活塞连杆组。
如缸口磨成了台肩或有积炭，应先刮平，以免损坏活塞环等，另外注意不要硬撬、硬敲，以免损伤气缸。
4)取出活塞连杆组后，应将连杆盖、衬垫、螺栓和螺母按原样装回，不可错乱。
(2)活塞连杆组的分解用活塞环装卸钳拆下活塞环(图2-8)，观察活塞环装配记号。
完成上述作业后，仔细观察活塞连杆组各零件的结构、作用和特点，及其各零件间的相互联接关系。
(3)活塞连杆组的装合1)用汽油清洗活塞组各零件，用钢丝通各油孔油道，清除污垢，然后用高压空气吹干各零件。
2)按顺序、标记分组放好，并清点零件。
3)安装活塞销。
将活塞置于水中加热60～80℃后，取出活塞迅速擦净座孔，用拇指力量将涂有润滑油的活塞销推入活塞的一端销孔内，随即在连杆小头的衬套内涂上一层润滑油，将小头伸入活塞内；继续用拇指力量将活塞销推入连杆衬套，直至活塞的另一端销孔边缘，使活塞销端面与活塞销卡环槽的内端面平齐为止(严禁用手锤打入)；再装入卡环。
张掖市职教中心实训课教案杨坤活塞连杆组的拆装作业一、实训目标（一）熟悉活塞连杆组的组成及各主要零部件构造与装配关系。
（二）掌握正确的拆装顺序和方法。
初步达到技能竞赛和技能等级考证的要求。
（三）培养团队合作的精神及细心严谨的工作作风。
二、实训时间、地点及班级（一）时间：12月13日（星期二）第六节课（二）地点：工科实训楼二楼汽修实训室（三）班级：09汽修班三、实训内容（一）桑塔纳轿车发动机活塞连杆组的拆卸。
（二）桑塔纳轿车发动机活塞连杆组的装配。
四、实训重点（一）桑塔纳轿车发动机活塞连杆组的正确拆卸。
（二）桑塔纳轿车发动机活塞连杆组的正确装配。
五、实训难点（一）严格按照作业表流程进行操作。
（二）拆装过程中要规范动作，熟悉操作流程。
六、实训要求（一）全班分四组进行，每组推荐两名组员进行操作，两名组员得分累加即为小组得分，各组按得分高低排名。
（二）必须严格按操作流程表操作。
（三）动作干脆利落，声音清晰洪亮，按时完成比赛。
（四）因违规操作造成人身和设备事故的，立刻终止操作，总分按0分计。
七、实训设备及工、量具（一）桑塔纳发动机4台。
（二）塞尺4把，木棒4根，连杆盖保护套8个。
（三）常用工具和专用工具4套。
（四）发动机拆装工作台4套。
（五）其他（如清洗用料、油盘、搁架等）若干。
八、实训步骤及操作方法(附表：活塞连杆组拆装项目作业表与评分表)（一）老师安排实训内容、实训重点、难点、要求等。
（二）由学生讨论作业表，熟悉作业流程。
（三）学生分组以竞赛的方式进行操作。
（四）老师对操作过程给予评价和建议要求。
九、课后讨论课后各组讨论学习游标卡尺，内径百分表，外径千分尺的使用和读数方法。
发动机活塞连杆组拆装实训教案课题名称：AJR发动机活塞连杆组拆卸授课班级：14汽修2班学科：汽车构造与拆装学情分析：本班学生已经学习发动机拆装全部内容，有一定的实训能力。
但在工具使用和细节方面还不够注重。
教材分析与处理：本节课节选自《汽车结构与拆装》活塞连杆组拆装部分，，并且没有将其前后部分放进去，使任务更清晰明确。
教学目标知识与能力：1.通过本节课，学生能准确讲出活塞连杆组零部件名称2.学生能基本掌握活塞连杆组拆装方法3.能确认两道活塞环特点过程与方法：通过教师指点，学生跟步操作，完成第一遍流程。
学生团队合作，分工明确实践第二次操作。
情感态度与价值观：1.运用四位一体原则，加强团队合作精神2.由教师分布指点，突出强调重点，让学生学会严谨、细腻风格教学重点：活塞连杆组拆装流程、活塞环道数区分教学难点：扭力扳手使用规范、活塞环卡钳使用规范。
教学准备：1.实训设备：AJR发动机、指针式扭力扳手、预置式扭力扳手、抱箍、E10套筒、滑杆、大转中接头、锤子、加长杆、19号梅花套筒、抹布。
2.学生分组，每组4人，分别为主拆手、零件摆放员、工具传递员、记录员。
3.活塞连杆组拆装部分注意点照片。
教学过程：环节教学内容及教师活动学生活动任务倒入1.通过已学知识，进行总结，引出本堂课所讲的重点，即活塞连杆组的拆装细节思考与回答任务准备根据以前运用的知识没，讲出下面图片零部件及名称及其作用完成零部件名称讲述讨论其零部件作用任务实施拆装内容学生根据已学知识，进行拆装1.检查各缸连杆轴承盖的位置记号，要点：若没有，口述2.预松连杆轴承盖螺栓。
要点：交替分次（2次及以上）旋松连杆轴承盖螺栓3.拆卸连杆轴承盖螺栓4.取下连杆轴承盖及螺栓5.从连杆大头处往气缸上部方向推出活塞连杆总成要点：用非金属件推出活塞连杆总成6.将原连杆盖、瓦、连杆螺栓套回连杆大头处要点：注意各个零件的方向。
7.拆下第一道气环要点：工具正面朝上8.拆下第二道气环要点：工具正面朝上9.清洁活塞环。

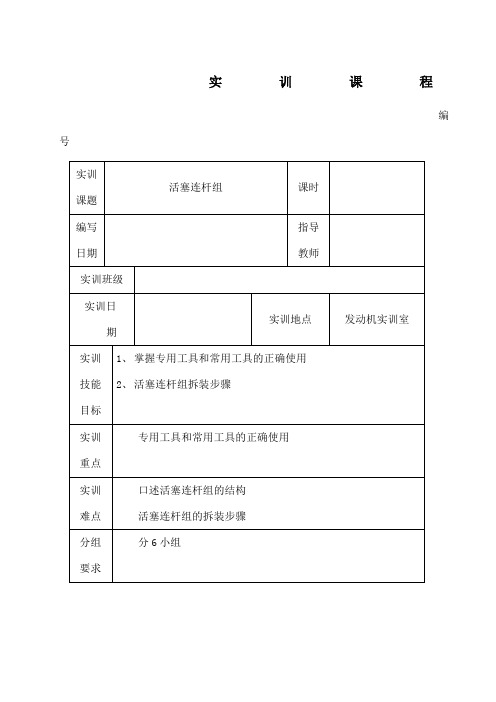

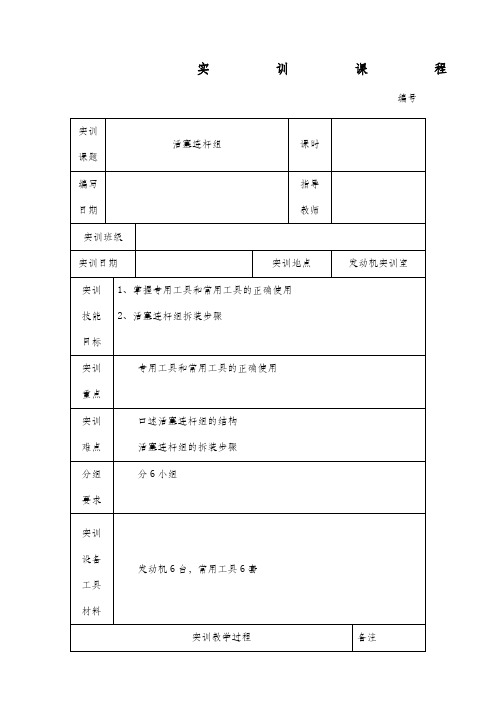

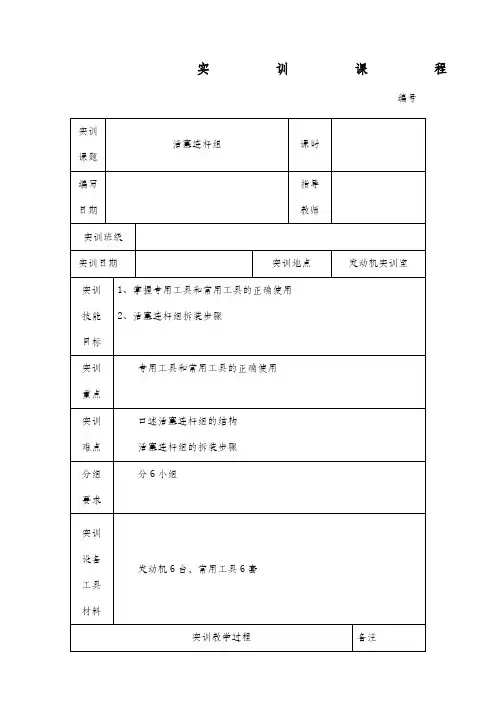

实训课程编号(2)拆卸连杆螺母，取下连杆轴承盖，并按顺序放好。
(3)用橡胶锤或手锤木柄推出活塞连杆组(应事先刮去汽缸上的台阶，以免损坏活塞环)，注意不要硬撬；硬敲，以免损伤汽缸。
(4)取出活塞连杆组后，应将连杆轴承盖、螺栓、螺母按原位装回，并注意连杆的装配标记。
标记应朝向皮带盘，活塞、连杆和连杆轴承盖上打上对应缸号。
2．活塞连杆组的分解(1)用活塞环装卸钳拆下活塞环，观察活塞环上的标记，“TOP"朝向活塞顶。
(2)将活塞连杆组浸入60℃热水中，并在热状态下拆下活塞销和活塞。
3．活塞连杆组的装合(1)活塞连杆组的检验：①活塞椭圆度的检验。
许多活塞都制成椭圆形，其短轴在活塞销方向上。
活塞椭圆度的检验，应在椭圆度检验仪上进行。
椭圆度的值是0．40；②活塞环的检验。
用厚薄规检查活塞环与环槽的侧隙：新装时侧隙为0．02-0．05mm，达到0．15mm时必须更换；再用厚薄规检查活塞环与环槽的端隙：将活塞环垂直压进汽缸，使其离汽缸顶面15mm，新环：第1道气环为0．03-0．45mm，第2道气环为0．25-0．40mm，油环为0．15—0．50mm，磨损极限值为1．0mm。
(2)彻底清洗各零件，并用压缩空气吹干净。
(3)活塞销是全浮式，即活塞销和连杆铜套及活塞销座之间均为间隙配合。
活塞销与销? 座装配时有点紧，可以把活塞在水中加热到60℃(即略比手烫，但长时间接触也不觉烫手)，此时用大拇指应可压入。
否则即为部件配合不符合要求。
(4)装上活塞销锁环(锁环与活塞销端面应有o．15nmi的间隙，以满足活塞销和活塞热胀冷缩的需要)。
??? ，???(5)安装活塞环。
第1道环是矩形环，第2道环是锥形环，第3道是油环(组合环)，要用活塞环装卸钳依次装好。
注意：“90P”朝向活塞顶。
4．将活塞连杆组件装入汽缸(1)将第1缸曲柄转到下止点位置，取第1缸的活塞连杆总成，在瓦片、活塞环处加注少许机油，转动各环使润滑油进入环槽，并检验各环开口是否处于规定方位。
教学过程设计（要求明确教师活动、学生活动、教学方法及手段）备注教学过程教师活动学生活动教学方法组织教学1、考勤2、讲纪律班长、学委考勤并记录导入新课1、导入问题提问：机体组的基本组成及其检测内容？2、思考：根据活塞工作环境思考活塞连杆组的检测内容？1、学生回答教师问题，其他同学补充答案；2、学生与教师相互讨论，可以自由发言复习巩固提问—互动启发式讨论法讲新课注意事项1)拆卸、安装活塞时一定要注意记号，若无记号，拆卸前必须做标记。
2)安装活塞销时，要用专用工具或加热到60℃进行。
3)拆下的零部件按顺序放好，并注意不要损坏零件。
4)严格按操作规程进行操作，并注意操作安全。
5)奥迪发动机活塞连杆组组件如图2-7所示。
实训操作步骤(1)活塞连杆组的拆卸1)将要拆卸的活塞连杆组(有两个缸)转到活塞处于下止点，并检查活塞顶、连杆大端处有无记号。
如无记号，应按次序在活塞顶、连杆大端上作上记号。
图1 捷达发动机活塞连杆组组件2)拆下连杆螺母，取下连杆端盖、衬垫和连杆轴承，并按顺序放好，以免相互搞错。
3)用手将连杆向上推，使连杆与连杆轴颈分离。
用橡胶锤或手锤木柄推出活塞连杆组。
如缸口磨成了台肩或有积炭，应先刮平，以免损坏活塞环等，另外注意不要硬撬、硬敲，以免损伤气缸。
4)取出活塞连杆组后，应将连杆盖、衬垫、螺1.学生了解活塞连杆组拆装要点2.学生根据教师提出的拆装要求，思考拆装方法实物演示，增强教学直观性栓和螺母按原样装回，不可错乱。
(2)活塞连杆组的分解用活塞环装卸钳拆下活塞环(图2-8)，观察活塞环装配记号。
完成上述作业后，仔细观察活塞连杆组各零件的结构、作用和特点，及其各零件间的相互联接关系。
(3)活塞连杆组的装合1)用汽油清洗活塞组各零件，用钢丝通各油孔油道，清除污垢，然后用高压空气吹干各零件。
2)按顺序、标记分组放好，并清点零件。
3)安装活塞销。
将活塞置于水中加热60～80℃后，取出活塞迅速擦净座孔，用拇指力量将涂有润滑油的活塞销推入活塞的一端销孔内，随即在连杆小头的衬套内涂上一层润滑油，将小头伸入活塞内；继续用拇指力量将活塞销推入连杆衬套，直至活塞的另一端销孔边缘，使活塞销端面与活塞销卡环槽的内端面平齐为止(严禁用手锤打入)；再装入卡环。
汽修教案：活塞连杆组拆装一、教学目标1. 知识与技能：了解活塞连杆组的基本结构与功能。
掌握活塞连杆组的拆装方法及注意事项。
2. 过程与方法：通过观察、分析活塞连杆组的工作原理。
学会使用相关工具进行活塞连杆组的拆装。
3. 情感态度与价值观：培养学生的动手能力，提高对汽车维修的兴趣。
培养学生认真负责、团队合作的精神。
二、教学内容1. 活塞连杆组的基本结构与功能介绍活塞、连杆、曲轴等部件的结构与作用。
2. 活塞连杆组的工作原理分析活塞连杆组在发动机工作中的作用。
3. 活塞连杆组的拆装方法讲解活塞连杆组的拆装步骤及注意事项。
演示活塞连杆组的拆装过程。
4. 活塞连杆组的检查与维修介绍活塞连杆组检查与维修的方法。
5. 活塞连杆组的故障诊断与排除分析活塞连杆组故障的原因及解决方法。
三、教学方法1. 采用讲授法讲解活塞连杆组的基本结构、工作原理及拆装方法。
2. 采用演示法展示活塞连杆组的拆装过程。
3. 采用实践法让学生动手拆装活塞连杆组，提高操作技能。
四、教学准备1. 准备活塞连杆组的实物或模型，用于讲解与展示。
2. 准备相关工具，如扳手、螺丝刀等。
3. 准备安全防护用品，如防护眼镜、手套等。
五、教学评价1. 评价学生的理论知识，通过提问、解答问题等方式进行。
2. 评价学生的操作技能，通过观察学生的实际操作情况进行。
3. 评价学生的团队协作能力，通过观察学生在实践过程中的合作情况进行。
六、教学过程1. 导入新课：通过回顾上一节课的内容，引导学生了解活塞连杆组的重要性，激发学生的学习兴趣。
2. 讲解活塞连杆组的基本结构与功能：介绍活塞、连杆、曲轴等部件的结构与作用，让学生掌握理论知识。
3. 分析活塞连杆组的工作原理：通过示例，讲解活塞连杆组在发动机工作中的作用，使学生理解其工作原理。
4. 演示活塞连杆组的拆装过程：展示活塞连杆组的拆装步骤，让学生直观地了解拆装方法。
5. 实践操作：让学生分组进行活塞连杆组的拆装实践，培养学生的动手能力。
活塞连杆组的拆装教学设计教学设计：活塞连杆组的拆装一、教学目标1.知识目标：掌握活塞连杆组的结构和工作原理，了解活塞连杆组的拆装步骤和要点；2.技能目标：能够正确使用工具将活塞连杆组拆装；3.情感目标：培养学生的动手能力和团队合作意识。
二、教学准备1.实验器材：汽车引擎活塞连杆组件；2.工具：扳手、活塞环卡扳手、油底壳卡芯扳手、活塞销拔出器、活塞销装上工具等；3.展示器材：教具模型、PPT。
三、教学过程1.导入（10分钟）教师通过展示活塞连杆组的教具模型，引导学生思考活塞连杆组的结构和作用。
然后，通过提问学生的方式检查学生对汽车引擎活塞连杆组件的了解程度。
2.活塞连杆组的结构与工作原理（20分钟）通过PPT讲解活塞连杆组的结构，包括活塞、连杆、活塞销、香蕉岛、活塞环等部件的功能和相互之间的关系。
然后，教师通过示意图的方式演示活塞连杆组的工作原理，让学生理解活塞连杆组在发动机中的作用。
3.活塞连杆组的拆装步骤与方法（30分钟）（1）拆卸活塞连杆组：教师先向学生演示活塞连杆组拆卸的步骤和方法，然后学生进行实际操作。
具体步骤如下：-使用扳手拧动离合器飞轮螺母，拆下飞轮，将发动机与变速器分离；-使用活塞环卡扳手将活塞环从活塞环槽中取下；-使用油底壳卡芯扳手拆下油底壳，将活塞连杆组从发动机上取下。
（2）组装活塞连杆组：教师向学生演示活塞连杆组装的步骤和方法，然后学生进行实际操作。
具体步骤如下：-将活塞连杆组放置在发动机上，并将销轴安装到活塞销孔中；-将油底壳和活塞环安装到活塞上，并用活塞环卡扳手将活塞环扣入活塞环槽中；-确保活塞连杆和曲轴销轴对齐，并使用油底壳卡芯扳手拧紧油底壳。
4.教学总结（10分钟）教师对本节课的内容进行总结，强调活塞连杆组的结构和工作原理，以及拆装步骤和要点。
五、课堂练习与作业（10分钟）要求学生在课后通过复习本节课的知识，进一步理解活塞连杆组的拆装步骤和要点。
并布置一个相关的小作业，例如描述活塞连杆组拆装的注意事项。
