活塞连杆组的拆装步骤.

活塞连杆组拆装注意事项活塞连杆组，这个名字听起来高大上，但说到底就是发动机里那一套“运动员”。

它们负责把燃料的能量转化为机械能，帮助汽车动起来。

所以，今天我们就来聊聊在拆装这个“运动员”时的注意事项，别小看了这个过程，稍不注意就可能出现大问题，咱们可得谨慎对待哦！1. 拆装前的准备1.1 工具准备首先，工具得准备齐全。

没有工具可不行，就像你去打球没带球一样。

你需要扳手、螺丝刀、套筒，还有一些润滑油，别忘了保护手套哦，万一手滑了可就麻烦了！对了，工作台上最好铺上干净的布，这样掉落的小零件也不容易找不到。

1.2 确认状态再来，拆装前要确认一下发动机的状态。

发动机是否冷却下来？如果你在热乎乎的状态下动手，那可真是冒险哦！另外，记得断开电源，安全第一，毕竟谁也不想在拆的时候突然有电流给自己来个“电击”，那就笑不出来了。

2. 拆卸步骤2.1 有序拆卸拆卸时，得有条不紊。

先从上面的螺丝开始，按顺序一个个卸下来，千万别心急哦！如果你把这些小家伙搞混了，那就真是“无头苍蝇”了。

你可以用小盒子把螺丝分门别类，这样到最后再装的时候就能像拼图一样轻松。

2.2 观察与记录拆下每个部件时，建议用手机拍几张照片，记录一下位置和状态，万一装错了地方可就尴尬了。

还有，观察每个零件的磨损情况，尤其是连杆和活塞，这些地方如果有划痕，最好提前准备好替换件，不然等你装好再发现问题，那可就太晚了。

3. 装配步骤3.1 清洁工作装配前，首先要把所有零件清洁干净。

记得用清洁剂把活塞和连杆上的油污擦掉，别让脏东西跑进发动机里，这可是在给自己“埋雷”呀！清洁工作完美了，接下来的装配才能顺利进行。

3.2 润滑与固定在装配时，记得给每个运动部分涂上润滑油。

油的作用可大了，既能减少磨损，还能提高工作效率。

然后，慢慢把连杆装上活塞，确保每个螺丝都拧紧到位。

这里可不能马虎，像打高尔夫一样，要一杆进洞，不然重来就太麻烦了。

4. 完成后的检查4.1 复查装完后，最后一步就是复查，像做数学题一样，仔细核对每个步骤。

活塞连杆组的拆装及活塞环的检测方法活塞连杆组是内燃机中的关键部件之一，它将活塞与曲轴相连，使活塞在每一次往复运动中转化为曲轴的旋转运动。

活塞连杆组的拆装对于内燃机的运行和维修非常重要，下面介绍一下活塞连杆组的拆装方法。

拆装活塞连杆组的工具和材料准备：1. 扳手：用于拧紧和松开螺栓。

2. 打孔锤：用于敲击活塞销脱落活塞销。

3. 橡胶锤：用于敲击活塞销和活塞。

4. 润滑油：用于活塞销和活塞的润滑。

活塞连杆组的拆装步骤：1. 首先，将引擎停止工作并拆下曲轴箱盖。

2. 使用扳手松开连杆螺栓，逐个拆下每根活塞连杆。

3. 使用橡胶锤轻轻敲击活塞销，使其从活塞和连杆上脱落。

注意不要用过大的力量，以免损坏活塞销孔。

4. 当活塞销脱落后，轻轻将活塞和连杆分离开。

5. 拆下活塞环，用橡胶锤轻轻敲击活塞环，使其从活塞槽中脱落。

6. 检查连杆和活塞，如果发现有损坏或磨损的部分，应及时更换。

活塞环的检测方法活塞环是活塞和气缸套之间的密封件，它起到密封气缸的作用，同时还能承受活塞与气缸壁之间的摩擦力。

活塞环的质量对于发动机的性能和寿命有着重要的影响，因此需要定期检查活塞环的状况。

活塞环的检测方法主要有以下几种：1. 目视检查：将活塞环取出并清洗干净，用肉眼观察其表面是否有裂纹、磨损、疲劳等情况。

如果有异常情况，应及时更换。

2. 尺寸测量：使用滑规或数显千分尺对活塞环的直径进行测量，以及活塞环的厚度、高度等尺寸。

尺寸不合格的活塞环也需要更换。

3. 气密性检测：将活塞环装到气缸套内，然后用风门将气体注入气缸，观察是否有气体泄漏。

如果有泄漏，说明活塞环密封性能不好，需要更换。

4. 摩擦力测试：将活塞环装到活塞槽中，然后加上适量的润滑油，用专用设备施加一定的摩擦力，观察活塞环是否正常工作。

如果活塞环摩擦力过大或过小，都会影响发动机的正常工作。

在活塞连杆组的拆装和活塞环的检测过程中，需要注意以下几点：1. 操作要细心，不要用过大的力量，以免损坏活塞和活塞环。

简述活塞连杆组的安装
活塞连杆组是汽车发动机的重要组成部分,安装位置在发动机舱内。

安装活塞连杆组的目的是为了将活塞的运动转化成动力,并将动力传递给曲轴,从而使
汽车能够行驶。

以下是活塞连杆组的简要安装过程和注意事项。

1. 拆卸活塞:拆卸活塞需要使用拆卸工具,先将活塞顶部的密封圈和活塞环拆下,然后拆卸活塞销。

2. 安装连杆:将连杆从曲轴上取下,并将其安装在活塞的下方。

连杆应该被固定住,以避免在安装过程中损坏它。

然后,将连杆的两端连接到活塞销上。

3. 安装曲轴:将曲轴从活塞上方的连杆上取下,并将其安装在连杆的两端上。

曲轴应该被固定住,以避免在安装过程中损坏它。

4. 安装连杆组:将连杆组的两端连接到曲轴上,并使用螺丝或卡扣固定住。

连杆组应该被紧密地固定住,以避免在安装过程中损坏它。

5. 重新安装活塞:将活塞重新安装到密封圈和活塞环的位置,并确保密封圈和活塞环没有松动或损坏。

然后,将连杆组和曲轴重新安装到发动机舱中。

安装活塞连杆组需要仔细操作,并遵循正确的步骤和注意事项。

如果不按照正确的步骤进行安装,可能会导致发动机损坏或其他问题。

因此,在进行活塞连杆组安装之前,请务必仔细阅读相关的安装指南,并确保遵循它们的指示进行操作。

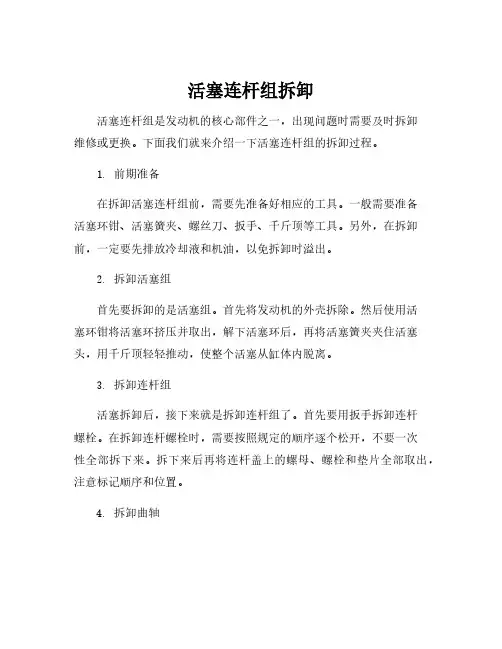

活塞连杆组拆卸
活塞连杆组是发动机的核心部件之一，出现问题时需要及时拆卸
维修或更换。

下面我们就来介绍一下活塞连杆组的拆卸过程。

1. 前期准备
在拆卸活塞连杆组前，需要先准备好相应的工具。

一般需要准备
活塞环钳、活塞簧夹、螺丝刀、扳手、千斤顶等工具。

另外，在拆卸前，一定要先排放冷却液和机油，以免拆卸时溢出。

2. 拆卸活塞组
首先要拆卸的是活塞组。

首先将发动机的外壳拆除。

然后使用活
塞环钳将活塞环挤压并取出，解下活塞环后，再将活塞簧夹夹住活塞头，用千斤顶轻轻推动，使整个活塞从缸体内脱离。

3. 拆卸连杆组
活塞拆卸后，接下来就是拆卸连杆组了。

首先要用扳手拆卸连杆
螺栓。

在拆卸连杆螺栓时，需要按照规定的顺序逐个松开，不要一次
性全部拆下来。

拆下来后再将连杆盖上的螺母、螺栓和垫片全部取出，注意标记顺序和位置。

4. 拆卸曲轴
当连杆拆卸完成后，就可以拆卸曲轴了。

首先要用千斤顶将发动机顶起，在机油底壳下找到所有曲轴螺栓，依次进行拆卸，注意拆卸顺序和力度。

拆卸完成后，就可以将曲轴轻轻拿出。

以上就是活塞连杆组的拆卸过程。

为了确保拆卸安全和后续维修正常，拆卸前一定要认真了解每个步骤和工具使用，确保操作正确规范。

拆卸完成后，还需要认真检查每个零部件是否完好无损，并在装配时仔细核实位置和方向，以免出现问题。

活塞连杆组的拆装步骤.doc活塞连杆组通常由活塞、连杆和轴瓦组成，它是内燃机发动机的重要部件之一，负责将活塞运动转换为连杆运动，并将转化后的动能传递给曲轴。

因此，对于活塞连杆组的维护和检修非常重要，下面是活塞连杆组的拆装步骤。

一、准备工作在拆卸活塞连杆组前，要先检查发动机是否已冷却完毕。

如果还有温度，等待其自然冷却，以避免烫伤。

然后将发动机从车辆上取下，放置在工作台上，以便进行后续操作。

同时，要准备好需要使用的拆装工具和清洗工具。

二、拆卸活塞连杆组1. 拆卸连杆小头盖活塞连杆组的拆卸一般从连杆小头开始。

首先卸下连杆小头盖螺钉，然后将连杆小头盖取下。

卸下连杆小头后，将活塞轻轻地向上抬起，与连杆分离。

活塞分离后，要将其放置在一个干净的地方，避免损坏。

3. 拆卸轴瓦将连杆端部小头盖和大头盖螺钉全部拆除，然后取出轴瓦。

这样，活塞连杆组的拆卸就完成了。

将拆下的活塞连杆组放置在一个干净的地方，然后用清洁剂将其彻底清洗。

注意，在清洗过程中要避免使用金属刷和其他尖锐的物体，以免损坏活塞和连杆。

在清洗过程中，要认真检查活塞和连杆的表面情况，看是否存在裂痕、磨损等情况。

如果有任何问题，需要更换配件。

1. 安装轴瓦将清理干净的轴瓦放入连杆的大头和小头中，再将大头盖和小头盖装回原位，拧紧螺钉。

2. 安装活塞与连杆将处理干净的活塞插入缸体，与连杆组装，然后将连杆小头盖放回位置，拧紧螺钉即可。

在活塞连杆组安装完毕后，需要进行调整。

首先是连杆的张紧程度。

用手指在曲轴和连杆上进行推、拉，使曲轴转动数圈。

如果有超过规定范围的松动或卡滞，则需要调整连杆张紧。

其次是对活塞与缸体的间隙进行测量，以确定其是否符合规定范围。

测量完成后，若存在问题，需要进行调整。

七、总结活塞连杆组是发动机中非常重要的部件，其质量直接影响到整个发动机的性能。

因此，拆装和维护时要十分仔细，并严格按照步骤进行操作，以确保发动机的安全和运行效率。

活塞连杆组拆装作业评分表实训目的：1、熟悉曲柄连杆机构的装配关系和运动情况；2、掌握活塞连杆组的拆装工艺流程。

实训要求：能按技术要求独立完成活塞连杆组拆装。

序号操作步骤操作内容配分评分标准得分1 拆卸活塞连杆总成1.拆下连杆螺母,拆卸之前注意检查连杆和盖的配合标记（要求活塞处于下止点位置）；2.用橡胶头锤子轻敲连杆螺栓，取下连杆盖；3.安装连杆螺栓护套，防止损伤曲轴；4.转动活塞到上止点位置，向缸体外取出连杆总成；将取下的连杆总成组合成一个整体。

201.操作不正确扣2分2.漏做扣2分2拆下活塞环组及活塞销1.使用活塞环扩张器，拆下2个气环；2.用手拆下刮油环和弹簧；3.按正确的顺序摆放活塞环。

4.拆下活塞销（选做）151.不正确使用工具扣2分2.安装时断活塞环扣10分3 清洁1.检查并清洁活塞环槽；2.彻底清洁活塞、连杆及连杆轴承；4.对活塞与活塞环进行清洁；5.用清洁的布清洁气缸。

10 未清洁每项扣2分4 安装活塞环组及活塞销1.用手安装油环弹簧和2个刮油环；2.使用活塞环扩张器，安装2个气环；3.注意活塞环开口方向及朝向；4.安装活塞销。

（选做）151.不正确使用工具扣2分2.安装时断活塞环扣10分5 安装活塞连杆总成1.对准轴承凸起和连杆或连杆盖的凹槽；将轴承安装到连杆和连杆盖中。

2.安装连杆螺栓护套；3.用清洁机油润滑气缸、活塞、活塞环、活塞销等运动部位；4.使用活塞环收紧器，按正确的位置把活塞和连杆总成推入气缸，使活塞朝前标记朝前。

201.未装连杆螺栓护套扣1分2.未润滑一次扣1分3.安装不正确扣1分4. 安装中断活塞环扣20分（扣完配分为止）6 把连杆盖装在连杆上1.匹配连杆盖和连杆的号码；2.安装连杆盖（在轴瓦上涂上一层机油）；3.分三次交替拧紧螺栓（扭矩参考值30Nm）；4.检查曲轴转动是否灵活。

101.每操作错误或未做一项扣1分2.未按规定拧紧力矩一个螺栓扣1分7 安全文明操作1.工装整洁，正确选用工具。

活塞连杆组拆装流程一、准备工具和设备在进行活塞连杆组的拆装之前，需要准备以下工具和设备：1.扳手和螺丝刀：用于拆卸和紧固螺栓。

2.活塞连杆拆卸工具：用于从缸体中取出活塞连杆组。

3.缸盖拆卸工具：用于拆卸缸盖。

4.清洗剂：用于清洗零件。

5.检查工具：如卡尺、塞尺等，用于检查零件尺寸和间隙。

6.替换零件：如活塞、连杆、缸盖垫片等，根据需要准备。

二、拆卸缸盖和缸体1.使用缸盖拆卸工具，按照规定的顺序松开缸盖螺栓。

2.小心地取下缸盖，避免损坏密封垫或缸体。

3.拆下缸体上的附件，如喷油器、火花塞等。

三、取出活塞连杆组1.使用活塞连杆拆卸工具，将活塞连杆组从缸体中取出。

2.注意不要损坏活塞环或气缸壁。

四、清洗和检查零件1.使用清洗剂清洗活塞、连杆、缸体等零件。

2.检查零件表面是否有裂纹、磨损等损伤。

3.使用检查工具测量活塞、连杆的尺寸，确认是否符合要求。

五、更换损坏零件1.根据检查结果，更换损坏的活塞、连杆、缸盖垫片等零件。

2.确保新零件与原有零件相匹配，符合技术要求。

六、组装活塞连杆组1.将活塞环安装在活塞上，确保活塞环的开口位置和间隙符合要求。

2.将活塞连杆组组装到缸体中，确保活塞与连杆的连接正确且紧固。

七、安装缸盖和缸体1.在缸盖密封垫上涂抹适量的密封胶。

2.将缸盖按照规定的顺序和扭矩拧紧到缸体上。

3.安装缸体上的附件，如喷油器、火花塞等。

八、检查和调整间隙1.检查活塞与气缸壁的间隙，确保符合要求。

2.调整气门间隙，确保发动机正常运转。

3.检查曲轴箱机油油位，确保机油充足。

完成以上步骤后，活塞连杆组的拆装流程就结束了。

在整个过程中，需要注意安全操作，避免损坏零件或设备。

同时，要严格按照规定的顺序和扭矩进行操作，确保发动机的正常运转和性能。

活塞连杆组件拆装的基本流程
活塞连杆组件是内燃机中的重要部件，连接活塞和曲轴，用于将活塞产生的往复运动转换为曲轴的旋转运动。

下面是活塞连杆组件拆装的基本流程：
拆卸：首先需要将发动机的外部零部件和附件进行拆卸，包括进气歧管、排气管、发电机、空调压缩机等。

然后卸下活塞连杆盖，并将连杆螺栓逐步松开。

拆卸活塞：将活塞环卸下，使用专用工具将活塞从缸体中取出。

注意标记每个活塞的位置，以便后期安装时能够正确放置。

拆卸连杆：将连杆螺栓完全卸下，然后小心地将活塞连杆从曲轴上取下。

在此过程中需要注意不要损坏曲轴表面或活塞销轴。

清洁和检查：拆卸后的活塞连杆组件需要进行清洁，并进行仔细的检查。

检查活塞环、活塞销轴、连杆轴承等部件的磨损情况，以确定是否需要更换零部件。

组装：在组装之前，需要将所有零部件清洁干净，并涂抹适量的润滑油。

然后将活塞连杆与曲轴对齐，安装好连杆轴承，并按照规定的扭矩要求紧固好连杆螺栓。

安装活塞：将活塞重新安装到缸体中，并根据要求安装好活塞环。

确保活塞的安装位置正确，并且活塞环的安装方向和间隙都符合要求。

安装连杆盖：最后，安装好活塞连杆盖，并按照规定的扭矩要求紧固好螺栓。

在进行活塞连杆组件的拆装过程中，需要特别注意安全，并严格按照相关技术规范和工作指导书进行操作，以确保拆装过程的安全和有效性。
