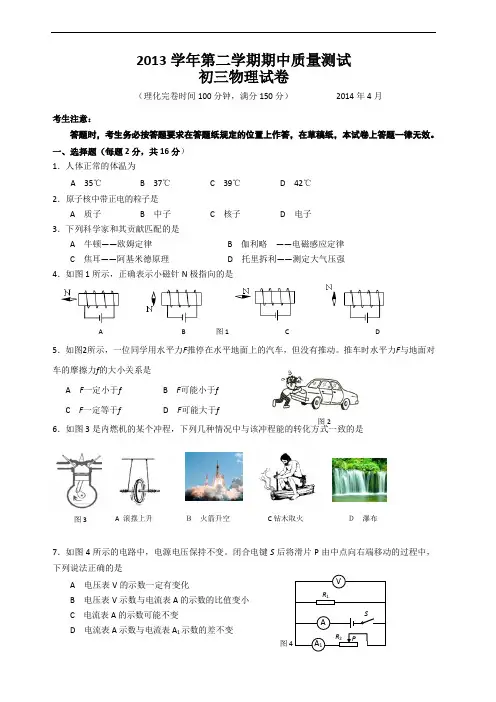

上海市2014金山区初三物理二模试卷(含答案)

2013学年第二学期期中质量测试初三物理试卷（理化完卷时间100分钟，满分150分） 2014年4月考生注意：答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（每题2分，共16分） 1．人体正常的体温为A 35℃B 37℃C 39℃D 42℃2．原子核中带正电的粒子是A 质子B 中子C 核子D 电子3．下列科学家和其贡献匹配的是A 牛顿——欧姆定律B 伽利略 ——电磁感应定律C 焦耳——阿基米德原理D 托里拆利——测定大气压强4．如图1所示，正确表示小磁针N 极指向的是5．如图2所示，一位同学用水平力F 推停在水平地面上的汽车，但没有推动。

推车时水平力F 与地面对车的摩擦力f 的大小关系是 A F 一定小于f B F 可能小于f C F 一定等于fD F 可能大于f6．如图3是内燃机的某个冲程，下列几种情况中与该冲程能的转化方式一致的是7．如图4所示的电路中，电源电压保持不变。

闭合电键S 后将滑片P 由中点向右端移动的过程中，下列说法正确的是A 电压表V 的示数一定有变化B 电压表V 示数与电流表A 的示数的比值变小C 电流表A 的示数可能不变D 电流表A 示数与电流表A 1示数的差不变A B 图1 C D图3图2图8．甲、乙两物体同时同地同方向开始做匀速直线运动，它们的s-t 图象如图5所示中的两条，若运动5秒后，甲、乙间的距离小于2米，则分析图象可知 A 若V 甲＞V 乙，甲的s-t 图一定为图线aB 若V 甲＜V 乙，甲的s-t 图可能为图线bC 若V 甲＞V 乙，乙的s-t 图一定为图线cD 若V 甲＜V 乙，乙的s-t 图可能为图线a二、填空题（第15、16题每空2分，其余每空1分，共26分）9．2014年索契冬奥会短道速滑比赛过程中，若以运动员为参照物，站在场中的裁判是（1）的；冰刀和冰面之间的摩擦是（2）摩擦（选填“滑动”或“滚动”)；在最后加速冲刺过程中，运动员的动能（3）（选填“变大”、“变小”或“不变”）。

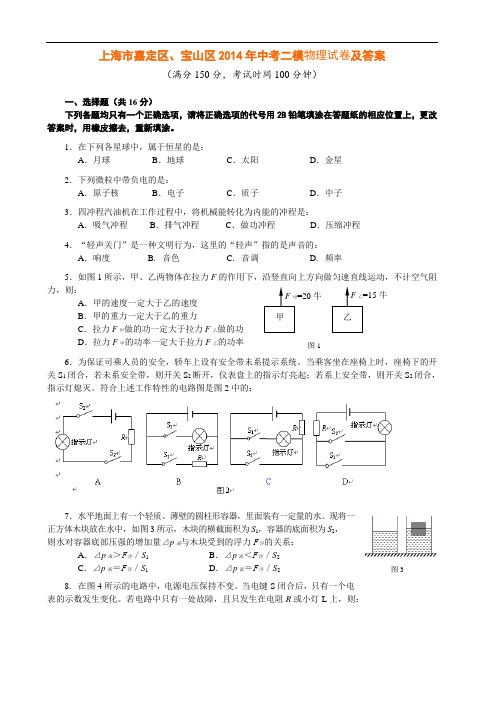

2014年上海市嘉定区、宝山区中考二模物理试卷及答案

上海市嘉定区、宝山区2014年中考二模物理试卷及答案（满分150分，考试时间100分钟）一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．在下列各星球中，属于恒星的是： A ．月球 B ．地球 C ．太阳 D ．金星2．下列微粒中带负电的是： A ．原子核 B ．电子 C ．质子D ．中子3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是：A ．吸气冲程B ．排气冲程C ．做功冲程D ．压缩冲程 4．“轻声关门”是一种文明行为，这里的“轻声”指的是声音的： A ．响度 B . 音色 C . 音调 D . 频率5．如图1所示，甲、乙两物体在拉力F 的作用下，沿竖直向上方向做匀速直线运动，不计空气阻力，则： A ．甲的速度一定大于乙的速度 B ．甲的重力一定大于乙的重力 C ．拉力F 甲做的功一定大于拉力F 乙做的功 D ．拉力F 甲的功率一定大于拉力F 乙的功率 6．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S 1闭合，若未系安全带，则开关S 2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭。

符合上述工作特性的电路图是图2中的：7．水平地面上有一个轻质、薄壁的圆柱形容器，里面装有一定量的水。

现将一正方体木块放在水中，如图3所示，木块的横截面积为S 1，容器的底面积为S 2，则水对容器底部压强的增加量⊿p 液与木块受到的浮力F 浮的关系：A ．⊿p 液＞F 浮／S 1B ．⊿p 液＜F 浮／S 2C ．⊿p 液＝F 浮／S 1D ．⊿p 液＝F 浮／S 2 8. 在图4所示的电路中，电源电压保持不变。

当电键S 闭合后，只有一个电表的示数发生变化。

若电路中只有一处故障，且只发生在电阻R 或小灯L 上，则：乙甲 F 甲=20牛F乙=15牛图1 图3图4SLAR VA ．电压表V 的示数发生变化，小灯L 断路B ．电压表V 的示数发生变化，小灯L 短路C ．电流表A 的示数发生变化，电阻R 断路D ．电流表A 的示数发生变化，电阻R 短路二、填空题（共23分）请将结果填入答题纸的相应位置。

2014-04上海中考物理二模计算复习剖析

（3）在移动滑动变阻器滑片 P 的过程中，使两电流表的示数同时能达到各自的最大值，则应选用电阻值为_________
欧代替电阻 R1；（4）电阻 R1 替换后，在电路正常工作时滑动变阻器的阻值范围。（写出计算过程）
4．在图 11（a）所示的电路中，电源电压为 18 伏且不变。电阻 R1 的阻值 30 欧，滑动变阻器 R2 上标有“20 2A”字样。闭合电键 S，电压表的示数为 12 伏。
③ 若可改变电表的量程，移动滑动
P
变阻器的滑片 P，使两电表的指针偏离零刻度线的角度恰好相等，如图 11(b)所示，求：此时变阻器连入电路的阻值 R2′
R1
R2
V1
V2
（a） S
V
V
— 3 15
— 3 15
图 11
（b）
。
精锐教育网站：
3
精锐教育·教学管理部
中国领先的中小学教育品牌
小强
分别倒入相同体积的酒精和水
13．在图 12 所示的电路中，电源电压为 15 伏且不变，电阻 R1 的阻值为 20 欧，滑动变阻器 R2 上标有“100Ω 1A”字
样。闭合电键 S，电流表的示数为 0.5 安。求：（1）电阻 R1 两端的电压。（2）此时滑动变阻器 R2 消耗的电功率 P2。（3）在移动变阻器滑片 P 的过程中，要求电路及电表均能正常工作，分别计算滑
P
R1
R2
V AS
图9
0 0
5
10
1
2
V
15 3
0 0
1
2
ห้องสมุดไป่ตู้
0.2 0.4
A
3 0.6
-
3
15

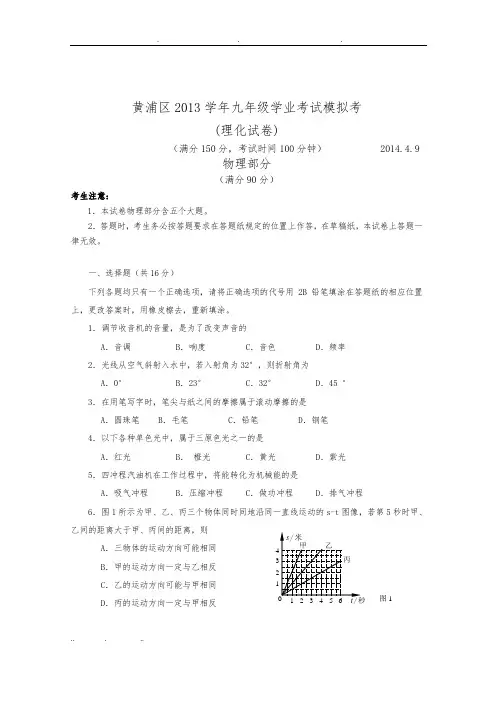

2014年上海黄浦区中考物理二模试卷及答案

黄浦区2013学年九年级学业考试模拟考(理化试卷)（满分150分，考试时间100分钟） 2014.4.9物理部分（满分90分）考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮檫去，重新填涂。

1．调节收音机的音量，是为了改变声音的A．音调B．响度C．音色D．频率2．光线从空气斜射入水中，若入射角为32°，则折射角为A．0°B．23°C．32°D．45 °3．在用笔写字时，笔尖与纸之间的摩擦属于滚动摩擦的是A．圆珠笔B．毛笔C．铅笔D．钢笔4．以下各种单色光中，属于三原色光之一的是A．红光B．橙光C．黄光D．紫光5．四冲程汽油机在工作过程中，将能转化为机械能的是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．图1所示为甲、乙、丙三个物体同时同地沿同一直线运动的s-t图像，若第5秒时甲、乙间的距离大于甲、丙间的距离，则A．三物体的运动方向可能相同B．甲的运动方向一定与乙相反C．乙的运动方向可能与甲相同D．丙的运动方向一定与甲相反图17．在图2所示的电路中，电源电压保持不变，两个电阻的阻值R 1＜R 2。

闭合电键S ，电路正常工作。

下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将【１５春－７】A ．R 1与R 2的位置互换B ．R 1与电压表V 的位置互换C ．R 2与电流表A 的位置互换D ．电压表V 与电流表A 的位置互换8．如图3所示，底面积不同的圆柱形容器甲、乙分别盛有两种液体，液体对容器底部的压强p 甲＜p 乙。

若要使两容器中的液体对容器底部的压强相等，一定可行的方法是在A ．甲中抽取、乙中倒入相同高度的原有液体B ．乙中抽取、甲中倒入相同高度的原有液体C ．甲、乙中同时抽取相同高度的液体D ．甲、乙中同时倒入相同高度的原有液体二、填空题（共26分）请将结果填入答题纸的相应位置。

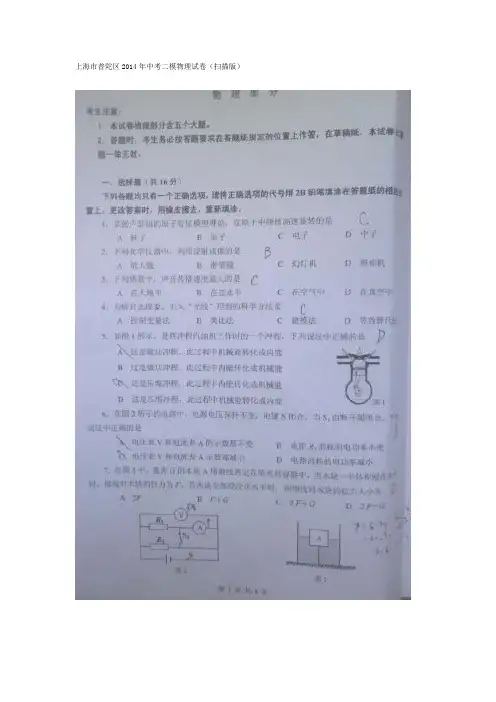

上海市普陀区2014年中考二模物理试卷(扫描版)

17．电池符号，电流表符号各1分，如果导致电路有短路出现扣2分。
18．小磁针N极、磁感线方向、电源正、负极错一个扣1分，扣完为止。
四、计算题（24分）
19．Q放＝m c水Δt1分
＝2千克×4.2×103焦/（千克·℃）×5℃2分＝4.2×104焦1分
20．F2＝G甲＝60牛1分
F1L1＝F2L21分
11．不变。无线电波。电。
12．静止。6。500。
13．0.2。30。4。
14．电压表V、检测小灯L＇。将检测小灯L＇接在AB两点之间。
15．①车辆质量越大，速度越小。
②防止行驶车辆由于惯性导致的碰撞和追尾事故。（回答合理均给分）
三、作图题
（第16、17每题2分，18题3分）
16．作用点、大小、方向错一个扣1分，扣完为止。
V排∶V水＝S木∶S水
V水＝[（8S－3S）/3S]×2.1×10-3米31分
＝3.5×10-3米31分
m水＝ρ水V水
＝1.0×103千克/米3×3.5×10-3米3
＝3.5千克1分
F＝（m水＋m木）g
＝（3.5千克＋2.1千克）×9.8牛/千克
＝54.88牛1分
五、实验题
23．力的大小。零刻度线。并。负。
F＝G甲LOA/LOB1分
＝60牛×1/3＝20牛1分
F的方向＝10欧×0.4安＝4伏1分
②P2＝U2I2＝（U−U1）I11分
＝（6伏−4伏）×0.4安＝0.8瓦1分
③3V CD 2分
U2＝0R2＝0 1分
U2＝3VR1∶R2＝U1∶U2
R2＝（3V/3V）×10欧＝10欧1分
24．实验器材。ρ＝m/V。部分。装有剩余盐水的烧杯。
25．（1）凸透镜的焦距。

2014年中考二模物理压轴+答案(海淀、东城、西城、房山)

A．正方体物块的质量是
B．小铁块的质量是
C．弹簧缩短的长度是
D．容器底部的压强是
18．图7所示，将容器放在水平桌面上，容器中盛有密度为重力为的液体，现将重力为的物体放入容器后，物体漂浮且有一半体积露出液面，此时液面上升了。液体对容器底部的压力为，液体对物体的压力为。已知容器重力为，底面积为，容器对桌面的压力为，桌面对容器的支持力为。则下列选项正确的是BD
（1）卷扬机的拉力F2；300N
（2）滑轮组的机械效率；75%
（3）利用该装置能够提升其．如图7所示电路，电源两端电压保持不变，当开关、都闭合时，电压表、的示数之比为5：2；当开关闭合、断开时，电压表、的示数之比为3：2．在后一种情况下的全部通电时间内，电阻与产生的热量之比为D

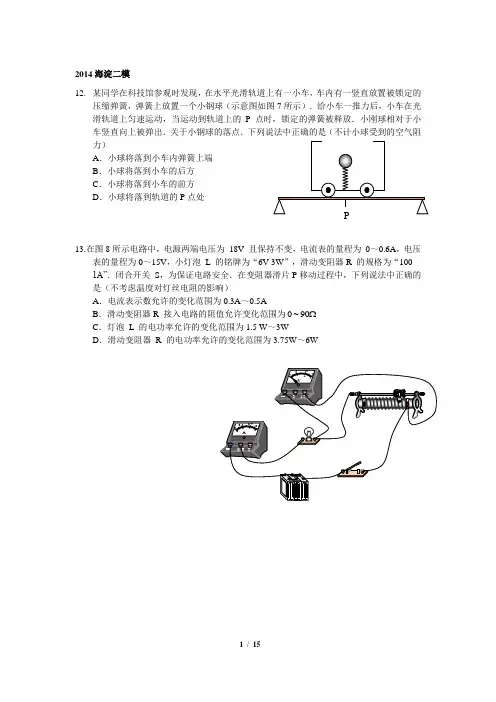

2014海淀二模
12.某同学在科技馆参观时发现，在水平光滑轨道上有一小车，车内有一竖直放置被锁定的压缩弹簧，弹簧上放置一个小钢球（示意图如图7所示）．给小车一推力后，小车在光滑轨道上匀速运动，当运动到轨道上的P点时，锁定的弹簧被释放．小刚球相对于小车竖直向上被弹出．关于小钢球的落点．下列说法中正确的是（不计小球受到的空气阻力）A
37．（3分）利用一个弹簧、一个带横杆的铁架台、一把刻度尺，设计一个实验，证明：力能使物体发生形变。请你写出实验步骤和实验现象（可画示意图辅助说明）。
（1）写出方案中需要补充的器材；
（2）画出测量方案的示意图，写出关键条件和需要测量的物理量；
（3）写出被测学生体重与测量物理量之间的关系式．
38．如图24所示是某煲汤用的电热锅的工作电路图，、是加热电阻．通过220V电源，闭合、，电热锅处于加热状态，此时电热锅的功率为1000W．通过的电流为；当锅内水沸腾时，自动断开，仍闭合，电热锅处于保温状态．此时通过的电流为，已知．求：

2014上海中考二模试题附答案---闵行物理

2014上海中考二模试题附答案---闵行物理上海市闵行区2014年中考二模理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

2．计算题必须在答题纸的相应位置上写出主要步骤。

一、选择题（每题2分，共16分）1．下列粒子中，带负电的是A ．质子B ．电子C ．中子D ．原子2．《琵琶行》中的“大弦嘈嘈如急雨，小弦切切如私语”，描述了大弦和小弦的声音不同，主要是指A ．音色B ．响度C ．音调D ．声速3．家用电热水壶正常工作时的电流最接近A ．0.05安B ．0.5安C ．5安D ．20安4．一束光从玻璃砖射入空气中，若入射角为30°，则折射角可能为 A. 50° B.30°C. 20°D. 0°5．用5牛的水平压力把重为1牛的黑板擦压在竖直的黑板上，黑板擦处于静止状态。

若将水平压力增加到8牛，则此时黑板擦所受的摩擦力大小为A. 8牛B.5牛C. 3牛D. 1牛 6．甲、乙两车同时同地做匀速直20 40甲车t 秒乙车 s /米 1030 图1了（3）摩擦（后两空均选填“增大”或“减小”）。

10．索契冬奥会上，滑冰运动员脚下的冰刀在冰面上划出一道道痕迹，这表明力能使物体发生（4）。

若以冰鞋为参照物，运动员是（5）的，运动员到达终点后由于（6）还会继续滑行。

11．在10秒内通过某导体横截面的电量为3库，电流做的功为18焦，则通过该导体的电流为（7）安，该导体两端的电压为（8）伏。

当该导体两端的电压为12伏时，它的电阻为（9）欧。

12．电热暖宝标有“220V 40W ”字样，其额定功率为（10）瓦，通电0.2小时，需用电（11）千瓦时。

它里面的水加热后温度下降较慢，是因为水的（12）。

13．如图4所示，重为40牛的物体通过轻质滑轮在水平拉力F 的作用下（绳与滑轮之间的摩擦不计），沿水平面以0.4米/秒的速度做匀速直线运动，物体所受的摩擦力为20牛，则拉力为（13）牛。

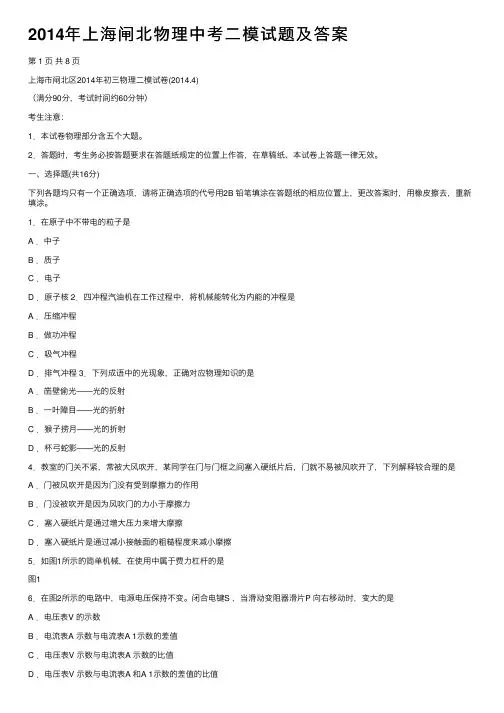

2014年上海闸北物理中考二模试题及答案

2014年上海闸北物理中考⼆模试题及答案第 1 页共 8 页上海市闸北区2014年初三物理⼆模试卷(2014.4)（满分90分，考试时间约60分钟）考⽣注意：1．本试卷物理部分含五个⼤题。

2．答题时，考⽣务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题⼀律⽆效。

⼀、选择题(共16分)下列各题均只有⼀个正确选项，请将正确选项的代号⽤2B 铅笔填涂在答题纸的相应位置上，更改答案时，⽤橡⽪擦去，重新填涂。

1．在原⼦中不带电的粒⼦是A ．中⼦B ．质⼦C ．电⼦D ．原⼦核 2．四冲程汽油机在⼯作过程中，将机械能转化为内能的冲程是A ．压缩冲程B ．做功冲程C ．吸⽓冲程D ．排⽓冲程 3．下列成语中的光现象，正确对应物理知识的是A ．凿壁偷光——光的反射B ．⼀叶障⽬——光的折射C ．猴⼦捞⽉——光的折射D ．杯⼸蛇影——光的反射4．教室的门关不紧，常被⼤风吹开，某同学在门与门框之间塞⼊硬纸⽚后，门就不易被风吹开了，下列解释较合理的是A ．门被风吹开是因为门没有受到摩擦⼒的作⽤B ．门没被吹开是因为风吹门的⼒⼩于摩擦⼒C ．塞⼊硬纸⽚是通过增⼤压⼒来增⼤摩擦D ．塞⼊硬纸⽚是通过减⼩接触⾯的粗糙程度来减⼩摩擦5．如图1所⽰的简单机械，在使⽤中属于费⼒杠杆的是图16．在图2所⽰的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器滑⽚P 向右移动时，变⼤的是A ．电压表V 的⽰数B ．电流表A ⽰数与电流表A 1⽰数的差值C ．电压表V ⽰数与电流表A ⽰数的⽐值D ．电压表V ⽰数与电流表A 和A 1⽰数的差值的⽐值图2A .起⼦B .镊⼦C .钢丝钳D .托盘天平上⼀页下⼀页。

2014上海中考物理二模各区压强题汇总

2014奉贤8．如图4两个盛有等高液体的圆柱形容器A 和B ，底面积不同（已知S A ＜S B ），液体对容器底部的压强相等。

现将甲球放在A 容器的液体中，乙球放在B 容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定A ．甲球所受浮力大于乙球所受浮力B ．甲球的重力小于乙球的重力C ．甲球的体积大于乙球的体积D ．甲球的质量大于乙球的质量21．如图13所示，边长分别为a 、b 的实心正方体甲、乙放在同一水平地面上，它们对地面的压强均为p ，求：（1）甲对地面的压力；（2）甲的密度；（3）若在两正方体上部沿水平方向切去体积均为V 的部分后，两正方体对地面压强的变化量之比Δp 甲:Δp 乙（要求计算结果均用题中出现的字母表示）。

2014闵行8．如图3所示，地面上放置着两个底面积不同的轻质圆柱形容器甲和乙（S 甲＜S 乙），分别盛有两种液体A 和B ，液面高度相同。

容器底部用细线拉着相同实心物体C ，浸没在液体中（ρC ＜ρA ＜ρB ）。

当细线剪断，待物体C 静止后，甲和乙容器中液体对容器底部的压强变化量分别为△P 甲和△P 乙，则下列关系正确的是（）A ．△P 甲可能大于△P 乙B ．△P 甲可能小于△P 乙C ．△P 甲可能等于△P 乙D ．以上三种情况都有可能21．如图11所示，轻质柱形容器甲、乙放置在水平地面上，已知甲、乙的底面积分别为2S 、S 。

甲容器中装有3×10-2米3的水，A 点离水面0.2米。

（1）求甲容器中的水的质量，A 点水的压强。

（2）将乙容器中注入密度为ρ0的液体后，甲、乙两液面相平，深度均为h 。

再将密度为ρ、体积为V 的物体A 放入甲容器中，将密度为ρ、体积为2V 的物体B 放入乙容器中（液体不溢出）。

已知甲容器对地面的压强是乙容器对地面压强的3倍。

求ρ0的表达式甲乙ABC C图3图11甲乙图1414．如图4所示，两个底面积不同(S A <S B )的圆柱形容器内分别盛有A 、B 两种液体，它们对容器底部的压强相等，则两容器中液体的质量关系为m A (16) m B 。

2014年上海中考物理二模静安区

2014年上海中考物理二模静安区静安区2014年第二学期期中学习质量调研九年级理化试卷2014.04.10物理部分考生注意：1．本试卷的物理部分含五个大题。

2．考生务必按要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、单项选择题（共16分）下列各题均只有一个正确选项。

请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。

1．在原子中，带负电的粒子是A.电子B. 质子C.中子D. 核子2．提琴表演时，演奏者控制琴弦的松紧是为调节琴声的A. 响度B. 音调C. 音色D. 音量3．四冲程热机工作中，将内能转化为机械能的是A. 吸气冲程B. 压缩冲程实验表明，通电螺线管的磁感线分布情况与（3）磁铁的磁感线分布情况十分相似（选填“条形”或“蹄形”）。

10．篮球表面的凹凸花纹是通过改变接触面的粗糙程度来增大（4）的；如图4所示，小朋友手击篮球时感到疼痛，是因为物体间力的作用是（5）的；抛出的篮球在（6）力的作用下下落。

11．2013年底，沪常高速上海东延伸段通车，苏州至上海虹桥的车程缩至半小时。

若轿车以100千米/时的速度行驶，仅需6分Array钟即可通过延伸段全程，该延伸段全长约为（7）千米；行驶中，若以轿车为参照物，路边交通指示牌是（8）的；临近收费站，轿车需减速行驶，减速过程中该车的惯性（9）（选填“变大”、“不变”或“变小”）。

12．比热容的单位是（10）。

由右表所列四种物质的比热容，可知：5千克的水温度升高40℃，需吸收的热量为（11）焦；质量相等的铝块与铜块，吸收相等的热量，（12）升高的温度多。

13．通过某导体的电流为0.2安，10秒内通过该导体横截面的电荷量为（13）库，若这段时间内电流做功为6焦，则它两端的电压为（14）伏。

当该导体与另一个电阻为30欧的导体并联接入电路后，该导体的电阻将（15）（选填“变大”、“不变”或“变小”）。

14．我们可以利用图5中（a）、（b）两组图来判断浮力的大小。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2014二模各区压轴题汇总 2014杨浦基础考（1.5模）28．如图21所示，底面积为2×102米2的圆柱形平底薄壁水槽放在水平地面上，一装有金属球的小盆漂浮在水槽的水面上，小盆的质量为1千克，金属球的质量为1.6千克，金属球的体积为0.2×103米3。

① 若把金属球从盆中拿出并放入水槽中后，小球沉入水底，求容器对水平地面压强的变化量。

② 求水对水槽底部的压强变化量。

29．在图22所示的电路中，电源电压为18伏，定值电阻R 1的阻值为12欧，闭合电键S ，电流表的示数为0.5安。

电流表、电压表的表盘如图22（a ）、（b ）所示。

求： ① 电阻R 1两端的电压； ② 电阻R 2消耗的电功率；③ 现有两个滑动变阻器，A ：“50欧 2安”和 B ：“150欧 1安”，请选择其中一个替换定值电阻R 1或R 2 。

要求：选择适当的量程，闭合电键后，移动变阻器的滑片，在保证各元件都能正常工作的情况下，使电流表和电压表V 1都能达到各自的最大值，且使电压表V 2的变化量最大。

第一，为满足上述要求，应选用滑动变阻器__________（选填“A”或“B”）替换定值电阻___________________（选填“R 1”或“R 2”）。

第二，算出电路中电压表V 2的最大变化量 △U 2。

R 2 AS V 2 R 1 V 1图21图22（1）（2）32. 小王做“测定小灯泡电功率”实验，现有电源（电压保持不变）、待测小灯、电压表、电流表、滑动变阻器（“50Ω 2A ”、“20Ω 2A ”两种规格）、电键及导线若干，其中待测小灯上只有所标“0.22A ”（指小灯正常工作电流）字样清晰可见。

他连接电路，并把滑片移到变阻器的一端，闭合电键后发现小灯发出明亮的光，而电压表却无示数。

接着他移动滑片，发现电流表示数逐渐减小，电压表示数逐渐增大，当滑片移动到中点位置附近时，小灯正常发光，此时电压表示数为2.3伏。

他经过思考分析，不更换实验器材重新正确连接电路，并规范操作，闭合电键发现电流表、电压表示数分别为0.16安和1.3伏。

① 请说明小王判断小灯正常发光的理由：____________________________________ ② 实验中所用滑动变阻器的最大阻值为_____________欧，电源电压为___________伏，小灯泡的额定功率为_______________瓦。

（需写出计算过程）2014黄浦区二模21．如图10所示，装有水的薄壁轻质圆柱形容器底面积为1×10－2米2，静止在水平面上。

①若容器内水的体积为2×10－3米3，求水的质量m 水水对容器底部的压强p 水。

②若容器内水的质量为m ，现有物体A 、B （其密度、体积的关系如右表所示），请选择一个，当把物体浸没在容器内水中后（水不会溢出），可使水对容器底部压强p ’水与水平地面受到的压强p’地的比值最小。

选择________物体（选填“A ”或“B ”），求p ’水与p ’地的最小比值。

（用m 、ρ水、ρ 、V 表示）22．在图11（a ）所示电路中，电源电压可在6~12伏范围内调节，电阻R 1的阻值为10欧。

①求通过电阻R 1最小电流I 1最小。

②若通过变阻器R 2的电流为0.5安，求10秒内电流通过R 2所做功的最大值W 2最大。

③现有标有“20Ω 2Α”、“50Ω 1Α”字样的滑动变阻器可供选择，有一个表盘如图11（b ）所示的电流表可接入电路。

若电源电压调至某一数值且保持不变，当选用标有__________字样的变阻器替换R 2，并把电流表接入__________点时（选填“M ”、“N ”或“M 、N ”），在移动变阻器滑片P 的过程中电流表示数的变化量ΔI 最大。

求电流表示数的最大变（10）（11）（12）（13）（a ）(b) 图11图10物体密度体积 A ρ 2V B3ρV化量ΔI最大。

26.小华同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍），待测小灯（标有“2.5V”字样、额定功率在0.8瓦~1.5瓦之间）、电压表、滑动变阻器（标有“20Ω 2Α”字样）、电键以及导线若干。

他连接实验器材后，闭合电键。

移动滑动变阻器的滑片，观察到随着小灯的亮度逐渐增加，电压表的示数逐渐变大。

继续移动变阻器的滑片，当小灯正常发光时，变阻器连入电路的电阻恰为最大电阻的一半。

①请画出小华同学连接的实验电路图。

（用2B铅笔在答题纸的相应位置作图）②请根据相关信息计算出小灯泡的额定功率。

（需写出计算过程）2014浦东二模21.某实心均匀圆柱体放置在水平地面上，其质量为20千克、体积为8×10－3米3、底面积为4×10－2米2 。

①求圆柱体的密度ρ；②求圆柱体对水平地面的压强p；________（选填“A”或“B”）圆柱体竖直叠放在另一个圆柱体的上部中央，使上圆柱体对下圆柱体的压强最大。

求出此最大压强p最大。

22.在图10所示的电路中，电源电压为18伏且不变，电阻R1阻值为15欧，滑动变阻器R2上标有“50Ω 1.5Α”字样，所有电表为学校实验室常用电表。

闭合电键S后，电流表的示数变为0.4安。

①求电阻R1两端的电压U1。

②求电阻R2消耗的电功率P2。

③如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。

第一，不改变电表量程，移动滑片P能否满足上述要求；若能，请说明滑片P应向哪个方向滑动；若能，请简要说明理由。

第二，选择合适的电表量程，满足上述要求共有_________种可能。

请另选一种满足上述要求的情况：电流表量程 0～安，电压表量程0～伏，并计算当满足上述要求时，电路中的电流大小I。

25.某同学做“测定小灯泡的电功率”实验，电源电压保持不变，标有“0.2A”、“0.3A”字样的小灯各一个。

他选取其中一个小灯及相关器材连接好电路，并把滑动变阻器的滑片移至某一端点。

闭合电键后，观察到电压表、电流表的示数分别为3伏和0.3安，然后调节滑动变阻器的位置，使小灯正常发光，电压表的示数如图13（b）所示。

根据题中信息________可判断实验中选用的小灯标有________字样。

在实验时电压表连接在图13（a）中的________（选填“ab”、“bc”或“ac”）两点，所用的电源电压为_______伏，小灯的额定功率为________瓦。

图10图13(b)2014普陀区二模21.在图13（a ）所示的电路中，电源电压为6伏保持不变，电阻R 1的阻值为10欧，滑动变阻器上标有“20Ω 1Α”字样，闭合电键S ，当滑动变阻器R 2的滑片P 移到某一位置时，电流表A 的示数为0.4安。

①求电阻R 1两端的电压U 1。

②求此时R 2消耗的电功率P 2。

③现有一个表盘如图13（b ）所示的电压表可接入电路。

当选用_______挡量程，并把电压表接入_______两点时，在移动滑动变阻器滑片P 的过程中电压表指针偏转变化角度最大，求此时滑动变阻器接入电路的阻值范围。

22. 如图14所示，水平地面上足够深的轻质圆柱形容器中放有质量为2.1千克，密度为0.75×103千克/米3的圆柱形木块，木块、容器的底面积分别为3S 、8S 。

①求圆柱形木块的体积V 木。

②在容器中加入水，当水深为0.01米，求水对容器底部的压强p 。

③继续往容器中加水，当木块对容器底部压力恰好为0时，求容器对桌面的压力F 。

（a ）图 13 （b ）图 1426.甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压不同（均为1.5伏的整数倍），滑动变阻器两个（分别标有“10Ω 2Α”和“20Ω 2Α”字样），待测小灯两个（都标有“0.2A”字样，且额定功率在0.6瓦—0.9瓦之间）。

甲、乙两同学各自选取一个变阻器、小灯、电源及其他器材按要求正确连接电路，并进行实验。

闭合电键后，移动变阻器的滑片，他们均发现小灯正常发光时，滑片的位置恰好在中点（即变阻器接入电路的电阻为最大阻值的一半），但是甲灯比乙灯亮。

①请画出他们的实验电路图（14）（用2B铅笔在答题纸上相应位置作图）②简述他们判断小灯泡正常发光的方法。

（15）③甲同学所用的电源电压为__（15）伏，滑动变阻器的规格为___（15）__；乙同学选用小灯泡的额定功率为___（15）___瓦。

2014长宁二模21.在图12（a）所示的电路中，电源电压为12伏不变，电阻R1的阻值为10欧，电阻R2的阻值为30欧。

电流表A的表盘如图12（b）所示，闭合电键S后，求：①通过电路的电流I，②电阻R1消耗的功率P1 ，③现用标有“20欧 1安”字样的滑动变阻器R3，替换电阻R1或R2，要求：（a）说出替换的电阻；（b）在移动滑动变阻器滑片的过程中，电流表示数变化量I的最大值，及变阻器连入电路阻值的范围。

（a）图12 （b）22.如图13所示，金属圆柱体甲的高度为h 、底面积为S ，薄壁圆柱形容器乙的底面积为3S ，且足够高，其中盛有深度为H （H >h ）的液体。

①若甲的体积为2×10－3米3，密度为5×103千克/米3，求它的质量。

②若乙中装有水，求0.1米深处水的压强p 水。

③现将甲浸入乙的液体中，其下表面到液面的距离为d ，求液体对甲下表面压强与液体对乙底部压强的比值及其对应d 的取值范围。

25.“用电流表、电压表测电阻”是教科书中唯一在两个教学内容中均安排的学生实验。

①教科书中第一次实验时，要求的实验电路图为图15中的_________。

（填写字母）②小王用电源（电压为6伏）、电流表、电压表、滑动变阻器（标有“20Ω 2Α”字样）等器材，测定电阻R X 的值。

闭合电键S ，在移动变阻器滑片的过程中，电压表的示数变小，电流表的示数变大，当他观察到两电表的示数如图16（a ）、（b ）所示时，停止实验。

小王经过思考、分析后，重新进行正确实验，当他把变阻器的滑片移到某一位置，电压表、电流表的示数分别为5.5伏、0.26安。

在移动变阻器滑片P 的过程中，他发现电流表的示数最大值0.28安时，电压表的示数如图16（a ）所示。

请将表格填写完整，并计算出电阻值。

_________（计算电阻时，精确物理量实验序号电压（伏）电流（安) 电阻（欧)电阻平均值（欧）12 5.5 0.26 30.28(a) (b)图16（a ）图 15 （b ）到0.1欧）2014虹口二模21.在图12所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧，闭合电键S 后，电流表A 的示数如图13（a ）所示。
