级配碎石层施工技术交底一、工程概述本次施工的级配碎石层位于_____路段，是道路结构中的重要组成部分。
其主要作用是增强路面的承载能力，分散车辆荷载，提高道路的稳定性和耐久性。
二、施工准备1、材料准备（1）碎石：选用质地坚硬、耐久、干净的碎石，其颗粒级配应符合设计要求。
碎石的最大粒径不应超过375mm，压碎值不应大于30%。
（2）石屑：石屑应干净、无杂质，其细度模数应在 25 35 之间。
（3）水：应使用清洁的饮用水。
2、机械设备准备（1）装载机、挖掘机：用于装卸和运输材料。
（2）摊铺机：用于摊铺级配碎石。
（3）压路机：包括振动压路机和光轮压路机，用于压实级配碎石。
（4）洒水车：用于施工过程中的洒水保湿。
3、现场准备（1）对下承层进行验收，确保其平整度、压实度、高程等指标符合设计要求。
（2）在下承层上恢复中线，并进行水平测量，在路边设置指示桩，标明级配碎石层的设计高程和松铺厚度。
三、施工工艺流程1、拌和（1）在拌和场集中拌和级配碎石，严格按照配合比进行配料。
（2）拌和过程中要确保材料的含水量略大于最佳含水量，以补偿运输和摊铺过程中的水分损失。
2、运输（1）采用自卸汽车运输级配碎石，运输车辆应覆盖，以防止水分散失和沿途洒落。
（2）根据施工现场的距离和交通状况，合理安排运输车辆的数量和运输路线，确保级配碎石能够连续摊铺。
3、摊铺（1）采用摊铺机进行摊铺，摊铺机应缓慢、均匀、连续地摊铺，不得随意变换速度或中途停顿。
（2）在摊铺机后面应设专人消除粗细集料离析现象，特别是局部粗集料“窝”应铲除，并用新拌混合料填补。
4、压实（1）摊铺完成后，立即进行压实。
压实顺序应先轻后重，先慢后快，由路边向路中碾压。
（2）碾压过程中，应保持表面湿润，如水分蒸发过快，应及时洒水补充。
（3）先用振动压路机碾压 2 3 遍，然后用光轮压路机碾压 2 3 遍，直至达到规定的压实度。
5、检测（1）压实完成后，及时进行压实度检测。
压实度应符合设计要求，一般不小于 96%。
级配碎石底基层施工技术交底1、施工准备1、对土路基层严格按照相关技术规范要求进行验收,对不满足设计要求的及时向业主和监理汇报；2、对施工作业段面派出专人提前采取安全措施、实施有效的交通安全管制；3、对各种施工机具进行全面检修,应经调试并使其处于良好的性能状态;应配备有足够的机械,施工能力需配套,重要机械宜有备用设备；4、用平地机将拌合均匀的混合料按规定的路拱进行平整和整形,在整形过程中,应注意消除粗细集料离析现象；2、施工放样施工前对铺筑路段按断面桩号进行路线标高及中边桩测量;各结构层的纵断面高程厚度采用悬挂钢丝基线来控制;每间隔20米设一基准线立柱,弯道处根据现场情况增加立柱,高程悬挂钢丝;为保证钢丝绷紧,在两端紧线器上安装测力器,以保证钢丝拉力不小于800N;钢丝基准线悬挂完成后,对基准线进行复测;为保证工程质量,平地机操作始终沿灰线行走,根据钢丝控制高程;3、中心站集中加工、运输、摊铺、碾压施工1、级配碎石料在中心站用反击破机械进行破碎,采用设计的三种级配进行加工、参配,严格控制好材料的质量;2、不同粒级的碎石和石屑等细集料需隔离,分级分仓堆放;3、在正式加工级配碎石混合料之前,必须先调试所用的破碎设备,使加工成型的碎石料都能达到规范规定的要求;4、针对本合同段时,级配碎石采用平地机摊铺混合料;5、材料的运输采用15t以上的自卸式汽车进行运输,运输到现场后由专人指挥,保证材料运输到规定的位置；材料的摊铺采用平地机进行摊铺,局部地方采用人工辅助添料；摊铺过后采用20T以上的振动式压路机进行压实,碾压按照先轻后重的原则,洒水碾压至规定的压实度;6、碾压顺序为：初压—复压—终压;7、用YZ20压路机按初压—复压—终压的碾压施工顺序,先静压1遍,振动碾压8遍,再进行静压1遍收尾;碾压时压路机的驱动轮面向平地机,且紧跟平地机之后,并保持较短的初压长度,以尽快使表面压实,从外侧向中心碾压,碾压时控制好速度,速度控制在2-3Km/小时,不得在碾压面上调头及刹车;8、在施工过程中应控制结构层的高层、宽度、厚度、平整度及横坡等;9、横向接缝按处理方法：两作业段的衔接处,应搭接拌和;第一段拌和后,留3-5m不进行碾压,第二段施工时,前段留下未压部分与第二段一起拌和和整平后进行碾压;4、铺筑试验段1、在底基层正式开工之前,应铺筑试验段；2、应通过无结合料的集料基层试验段,确定以下项目：1)用于施工的集料配合比例；2)材料的松铺系数；3)确定标准施工方法；4)确定每一作业段的合适长度；5)确定一次铺筑的合适长度;3、确定控制结合料数量和拌和均匀性的方法；4、对试验段进行技术总结上报监理工程师,经批准再进行大面积施工;5、质量管理施工过程中检查和控制底基层外形尺寸厚度、宽度、高程、平整度、压实度等;经监理工程师检验合格后方可进入下一道工序;6、机械性能尽量选用先进的、完好的机械设备,并做好维修与保养等保障工作,使得在运行中保持良好的状态,充分发挥其应有的作用;拌和厂和工地各设一个机械维修小组,并配备足够、适用的机具和易损零配件;漏油、漏渣的机械及车辆不得使用,避免给路面造成污染或损坏;7、现场防护在施工过程中及施工结束后,应封闭交通,以保证路面不被污染、压坏;8、施工生产工艺通过铺筑实验段选出最佳的生产配合比,发现问题及时调整;施工时严格按规范及施工组织设计操作,对运输、摊铺、碾压及养护等工序,均制定相应的质量检测标准,在施工过程中跟踪检测;9、质量通病防治一、接缝的处理1、横缝的处理：1、用平地机铺混合料时,靠近平地机当天未压实的混合料,可与第二天摊铺的混合料一起碾压,但应注意此部分混合料的含水量;必要时,应人工补充洒水,使其含水量达到规定的要求;2、每天的工作缝处理：两作业段的衔接处,应搭接拌和,第一段拌和后,留5-8m 不进行碾压,第二段施工时,前段留下未压部分与第二段一起拌和整平后进行碾压;2、纵缝的处理：1、应避免纵向接缝,如有特殊情况必须分两次摊铺;2、在不能避免纵向接缝的情况下,纵缝必须垂直相接,不应斜接,并按下述方法处理：a、在前一幅摊铺时,在靠后一幅的一侧用方木或钢模板做支撑,方木或钢模板的高度与级配碎石层的压实厚实相同；b、在摊铺后一幅之前,将方木或钢模板除去；c、如在摊铺前一幅时,应先将未完全压实部分和不符合路拱要求部分挖松并补充洒水,待后一幅混合料摊铺后一起进行整平和碾压;二施工中可能存在的问题及处理根据以往的施工经验级配碎石底基层的施工过程中可能会出现以下情况：1、混合料拌合不均匀,出现粗细集料“离析”现象;处理方法：对“离析”部位进行添加细料,重新拌合加压处理;检查料场供应的碎石料源是否稳定,碎石的颗粒组成级配变化范围是否过大,并及时做出调整使集料级配满足设计要求;2、碾压过程中碾压范围局部出现松散现象;处理方法：对松散部位进行洒水加压,检测粒料的含水率是否偏低,并作出相应调整,使粒料的含水率达到最佳含水率;3、碾压过程中局部出现“弹簧”现象;处理方法：对弹簧部位进行翻挖换料处理,检测粒料的含水率是否偏高,并作出相应调整,使粒料的含水率达到最佳含水率;4、级配碎石底基层施工完成后经检测压实度不能达到规范及设计规定的要求;处理方法：对压实度不能达到规范及设计规定的要求的范围进行加压处理,检查压路机的吨位、碾压遍数是否达到规范要求,并作出相应调整;。
路基级配碎石施工技术交底一、概述我施工管段路基级配碎石施工长度为3公里，分三段进行施工，路基基床表层级配碎石施工厚度为0.6m。
级配碎石压实度标准二、施工准备（1）确定施工配合比根据设计要求，级配碎石采用《铁路碎石道床底碴》的标准要求，其配比由中铁四局中心试验室制定，并由六公司设拌合站为我项目部集中供料。
经试验，确定级配碎石施工级配为：20～30㎜：10～20㎜：5～10㎜：5 ㎜以下438㎏：482㎏：504㎏：766㎏20％：22％：23％：35％加4％的水，即1m3的级配碎石加水91.25㎏。
注：20～30、10～20、5～10均为材料粒径，单位：㎜（2）、各作业队须配备的机械设备（3）、人员配备为保证施工正常进行，施工人员配置30人左右。
三、施工过程（1）由于级配碎石总填厚为0.6m，按两层进行施工，先基床下层填筑35㎝厚，采用推土机配合平地机摊铺，再基床上层25㎝厚采用摊铺机或推土机配合平地机进行施工。
（2）为保证基床表层填筑厚度，测量基床底层顶面标高，打桩控制基床表层下层的虚铺厚度，为精确控制填筑标高，按路基设计断面每10米打设断面桩。
在所打设的断面桩上按交底标高打上标记。
左、右边桩分别用细红绳按所作标记挂线控制。
（3）摊铺：自卸车将拌好的级配碎石运到现场后，听从现场施工人员的指挥，卸料时尽量做到轻、稳，尽可能将拌和料的离析降到最小，卸料间距按下式计算：间距=√每车方量/虚铺厚度压实方：松散方=1：1.174。
虚铺厚度采用35㎝，压实后厚度平均值为29.8 ㎝。
压实系数为35/29.8 = 1.174摊铺时的虚铺厚度以实际所要铺的厚度乘以压实系数。
压实系数依据试验段施工确定。
基床表层下层采用推土机按桩位所示标高粗略摊平，平地机精确摊铺，整平。
人工横向拉线，将凹凸不平的地方人工用铁锹铲平，平地机反复多次精确整平，到平整度、标高均达到设计要求为止。
级配碎石摊铺时，如出现部分集料发生离析，需进行人工二次拌和后使用。
技术交底记录编号：①运料设备：自卸车若干辆。
②整平设备：摊铺机2台。
③碾压设备：，YZ220振动压路机2台、钢轮压路机2台。
④其他设备：洒水车2-3台，抽水泵1台。
2、施工方法2.1测量级配碎石底基层标高控制由项目部测量队负责，分包方配合挂线，严格控制厚度及标高，确保底基层厚度符合规范要求。
基层摊铺采用基准钢丝法调平，在摊铺段两边沿边线定边桩，在直线段上间隔20m、在平曲线上间隔10m打好导向控制支架，并测定一点控制高程和横坡度，计算和标定钢丝绳悬挂高度。
用直径2mm钢丝绳和紧线钳按控制标高放好摊铺机摊铺厚度基准面，钢丝绳的拉力不小于800N。
中间标高用横坡自动仪控制，在超高横坡变化段采用中间走支架铝合金梁的方法控制。
2.2混合料的摊铺①、本工程混合料摊铺采用2台摊铺机。
②、摊铺前应将石灰石渣层适当洒水湿润。
③、摊铺前应检查摊铺机各部分运转情况而且每天坚持重复此项工作。
④、调整好传感器臂与导向控制线的关系严格控制基层厚度和高程保证路拱横坡度满足设计要求。
⑤、运料车应在距摊铺机10-30cm左右时挂空档停车由摊铺机迎上去推动前进。
⑥、摊铺应及时、连续、均匀、缓慢不间断地进行。
如拌和机生产能力较小在用摊铺机摊铺混合料时应采用最低速度摊铺禁止摊铺机停机待料。
根据经验摊铺机的摊铺速度一般宜在1m/min左右。
⑦、基层混合料摊铺应采用两台摊铺机梯队作业相距至少5-8M,一前一后应保证速度一致、摊铺厚度一致、松铺系数一致、路拱坡度一致、摊铺平整度一致、振动频率一致等两机摊铺接缝平整。
摊铺机的螺旋布料器应有三分之二埋入混合料中。
⑧、施工过程中要求设专人检查基准钢丝高度和熨平板的坡度，如有偏差，及。
级配碎石施工技术交底一、施工工艺（一）施工准备1．施工流程。
采用集中拌和，汽车运输，挖机摊铺，压路机压实的方案实施。
工程中采用“四区段、六流程”施工工艺组织施工，具体是基床底层验收、搅拌运输、摊平碾压、检测整修“四区段”和拌和、运输、摊铺、碾压、检测、养护“六流程”施工工艺。
2．施工场地及设备。
因每天生产的级配碎石量相当大，需要比较大的场地储备级配碎石原料，主要机械技术指标是：最大拌和骨料直径10cm，装载机一台；挖机一台； 20T光轮压路机一台，自卸汽车2辆。
3．室内配合比选定。
在正式施工前须做室内配合比实验。
本项目采用的是隧道洞渣粉碎。
选配的级配碎石集料必须符合下表规定，石料最大粒径控制在31.5mm以内。
石料在采集时分为四种规格：即0～7.1mm，7.1～16mm，16～22.4mm，22.4～31.5mm四种规格。
经过反复调整，选定一组集料配合配比，四种规格的质量配合比为：35∶20∶55∶20。
4．测量放样。
测量放样是一项很重要的工作，它是摊铺作业的准绳，必须保证测量精度。
基层施工前，先测量恢复中线，直线段每20m设一桩，平曲线每10m设一桩，放出基层的准确位置，用石灰撒线标出，并在两侧（超宽10cm）设置钢钎控制桩，测量并标出基层边缘的设计标高，施工时拉钢钎绳引导摊铺作业，达到有效控制基层高程、厚度和平整度的目的。
5．工程试验段。
在室内试验配合比确认后，在k71+730-k71+860段130m范围内进行了试铺，基床表层摊铺碾压，每层碾压厚度为20cm，确定松铺系数为1.2，整个试验段经检验各项指标完全满足设计要求。
（二）原材料控制1．控制骨料质量是从源头把关。
拌和站建立了骨料进厂验收制度，拒收不合格的骨料。
对进场的骨料严格按按设计的四种规格粒级分隔堆放，细骨料专门覆盖防雨淋。
2．施工前，对骨料的颗粒级配、相对密度、压碎值、含水量等各项技术指标及混合料组成进行试验检测，符合设计要求后方可拌和。

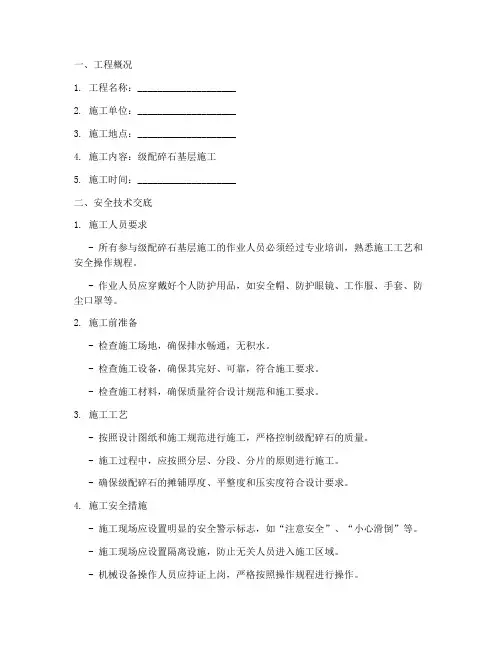

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：级配碎石基层施工5. 施工时间：____________________二、安全技术交底1. 施工人员要求- 所有参与级配碎石基层施工的作业人员必须经过专业培训，熟悉施工工艺和安全操作规程。
- 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、工作服、手套、防尘口罩等。
2. 施工前准备- 检查施工场地，确保排水畅通，无积水。
- 检查施工设备，确保其完好、可靠，符合施工要求。
- 检查施工材料，确保质量符合设计规范和施工要求。
3. 施工工艺- 按照设计图纸和施工规范进行施工，严格控制级配碎石的质量。
- 施工过程中，应按照分层、分段、分片的原则进行施工。
- 确保级配碎石的摊铺厚度、平整度和压实度符合设计要求。
4. 施工安全措施- 施工现场应设置明显的安全警示标志，如“注意安全”、“小心滑倒”等。
- 施工现场应设置隔离设施，防止无关人员进入施工区域。
- 机械设备操作人员应持证上岗，严格按照操作规程进行操作。
- 施工现场应配备足够的消防器材，如灭火器、消防砂等。
5. 环境保护- 施工过程中，应采取有效措施防止扬尘污染，如覆盖裸露的土方、洒水降尘等。
- 施工结束后，应及时清理施工现场，恢复原状。
三、质量管理1. 级配碎石的质量应符合设计规范和施工要求。
2. 施工过程中，应进行质量检查，包括材料检验、施工过程检验和成品检验。
3. 发现质量问题，应立即采取措施进行整改，确保工程质量。
四、应急措施1. 如发生安全事故，应立即停止施工，组织人员抢救伤员，并向上级报告。
2. 根据事故情况，采取相应的应急措施，如隔离事故现场、防止事故扩大等。
五、交底记录1. 本安全技术交底由施工负责人向全体施工人员进行交底。
2. 施工人员应认真听取交底内容，并签字确认。
