钢铁中磷的测定

钢铁中磷的测定磷钼蓝吸光光度法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]钢铁中磷的测定——磷钼蓝吸光光度法实验报告班级：应121-2姓名：曲红玲学号：3222同组人：王双孙艺指导老师：王美兰老师一、实验目的1、了解钢铁中磷的测定意义。

2、掌握钢铁中磷的测定方法。

3、掌握溶液的定量转移配制，称量等基本操作。

二、实验原理1、磷的测定是钢铁分析的一个必测指标。

磷是典型的非金属元素,它在钢铁及合金中主要以固熔体的磷化铁(Fe2P、Fe3P)形式存在,还有少量的磷酸盐等夹杂物,其来源一般从矿石带入。

磷是钢铁的有害元素,它使钢铁发生冷脆,降低冲击韧性和影响锻接,一般钢材P控制不大于%,高级的合金钢在%以下,在某些特殊钢中,为提高其耐磨性而只允许达%左右,因此,钢铁及合金中磷的测定是一项必不可少的项目。

2、工厂实用分析方法有：滴定法，分光光度法。

分光光度法有钒钼黄和钼蓝法两类。

钒钼黄是磷酸与钒酸、钼酸作用形成磷钒钼黄杂多酸直接测定。

钼蓝法是将磷钼杂多酸还原成钼蓝后进行测定，所用还原剂有氯化亚锡、抗坏血酸、硫酸联胺和亚硫酸盐等。

3、分析方法4、本实验采用磷钼蓝吸光光度法试样用王水溶解，高氯酸冒烟以氧化磷，加钼酸铵使磷转化为磷钼配合离子。

用氟化物掩蔽铁离子，以氯化亚锡还原成钼蓝．分光光度法测定。

主要反应：3Fe3P+41HNO3→9Fe(NO3)3+3H3PO4+14NO↑+16H2OFe3P+13HNO3→3Fe(NO3)3+3H3PO3+4NO↑+5H2O4H3PO3+HClO4→4H3PO4+HClH 3PO4+12H2MoO4→H3(P(MoO10)4)+12 H2OH 3(P(MoO10)4)+8H++4Sn2+→（）+4Sn4++4H2生成的磷钼蓝络合物的蓝色深浅与磷的含量成正比，据此可比色测定磷的含量。

三、仪器与试剂1、实验仪器721分光光度计，分析天平，移液管（10ml，5ml，2ml，1ml），吸耳球，烧杯（100ml 5个，400ml 1个，500ml 1个），50ml容量瓶4个，100ml容量瓶2个，玻璃棒，电炉，量筒（10ml 4个，50ml 1个），秒表，滤纸，洗瓶。

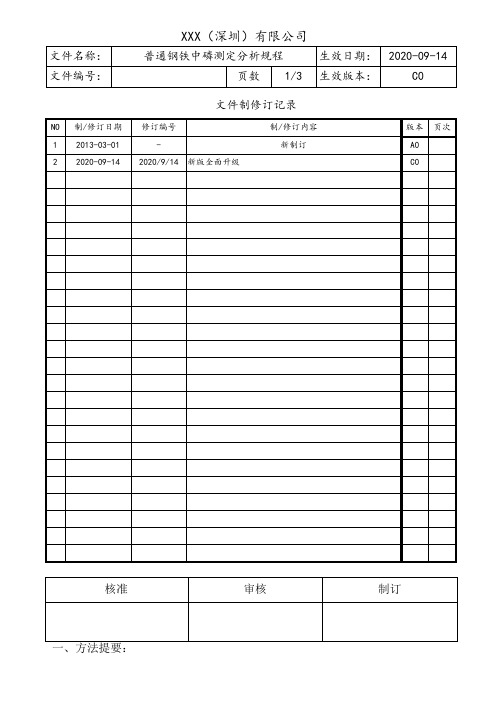

文件制修订记录
试样用稀硫酸分解，高锰酸钾将磷就、氧化成为正磷酸存在于溶液内，磷酸与钒酸铵和钼酸铵反应，生成黄色的磷钒钼络合物，借此作为比色测定。

二、试剂
1.硝酸溶液：1:3
2.高锰酸钾溶液：2%
3.亚硝酸钾或亚硝酸钠溶液：10%
4.钒酸铵溶液：称取钒酸铵溶液0.25克，加50毫升温水溶解冷却后，加浓硝酸3毫升，用水稀释至刻度，摇匀备用。

5.钼酸铵溶液：5%，称钼酸铵5克，溶于100毫升水中，混浊时过滤。

三、操作方法
称取试样0.5克于100毫升烧杯中，加入1:3硝酸25毫升，在保持25-30毫升的体积下，加热煮沸2-3分钟，然后滴加亚硝酸钾溶液使析出之二氧化锰消失。

在煮沸2-3分钟，除去氮之氧化物，用定性滤纸过滤，滤液接入50毫升容量瓶中，用水洗烧杯和漏斗各3-5次，冷却后用水稀释至刻度，用20毫升移液管吸取事业2份，分别放入干燥的100毫升锥形瓶中，其中一份预加9毫升水为空白，另一份加钒酸铵溶液3毫升，钼酸铵溶液6毫升，摇匀作为着色溶液。

将空白及着色溶液的两个锥形瓶同时放置于35-50℃热水中，保持3分钟（2-5分钟），取出迅速用流水冷却。

以空白溶液作为比较液，波长480毫微米在722型分光光度计上测定其消光度。

四、注意事项
1.加热溶解试样时，应随时吹入少量水，以保持体积。

2.加高锰酸钾溶液应过量，煮沸后应有二氧化锰析出，否则应再加高锰酸钾溶液，加入亚硝酸钾溶液还原时应一边搅拌一边滴加，防止过量。

五、磷误差范围如下。

钢铁中磷检测方法分析张刚(1989.02-)男，汉，甘肃武威人，大专；初级工程师；化学分析。

摘要：无论是从钢铁矿石还是从钢铁合金的角度来说，过多的磷含量都会对钢铁本身的性能产生一定的影响。

从化学方法的角度来对钢铁中含有的磷进行检测，能够对保证钢铁的性能和质量起到重要的作用。

当前应用于钢铁中磷的检测方法有很多。

本文以钢铁中含有的磷为主要研究对象，在对磷在钢铁中的危害进行研究之后，着重分析了钢铁中磷的几种检测方法。

关键词：钢铁；磷含量；检测方法前言：钢材在当前的市场发展中有着较大的需求量，保证钢材的生产质量，对促进当前我国建筑行业和工业的发展具有重要的作用。

磷作为一种能够对钢材质量和性能产生重要影响的物质，需要在制作钢材的过程中加强对磷的测定和分析，才能够更好的满足钢材生产的质量和性能的要求。

对钢铁中磷的检测方法进行分析，能够为钢材的生产和制作水平的提高提供借鉴的经验。

一、磷在钢铁中的危害磷这种非金属元素的存在，会对钢铁的质量和性能造成较为严重的影响。

在经过大量的实践验证之后可以发现，当钢铁中含有的磷含量超过0.06%时，很容易导致在焊接钢条时使焊缝出现“冷脆现象”。

这种现象的存在不仅会导致钢铁的冲击韧性降低，还会影响钢材本身的塑性和可焊性[1]。

从当前钢材在建筑行业和工业发展中的应用范围来看，需要对钢铁中含有的磷进行控制，才能够在保证建筑施工安全的同时，也能够促进工业和其他各个行业的发展。

为了能够避免磷对钢铁的质量和性能造成影响，当前我国对于钢材的生产进行了详细的规定：优质钢材中的磷含量需要控制在0.03%-0.04%以下，而对于碳素结构钢这种特殊的钢结构来说，磷含量一般不能超过0.045%。

二、钢铁中磷检测方法的具体分析为了能够实现对钢铁中磷含量的有效控制，保证钢材的质量性能和应用安全，需要事先对钢铁中的磷含量进行测定，才能够采取相应的措施对钢铁中的磷含量进行控制[2]。

当前我国应用于钢铁中磷的检测方法，主要包括以下四种：（一）原子发射光谱法原子发射光谱法是隶属于材料分析的一种检测方法，这种方法在当前的合金材料分析中有着广泛的应用。

普通钢五元素分析一碳硫分析用定碳定硫仪测定二硅磷锰的分析1所需试剂硝酸(1+3) (1份硝酸+3份水)2过硫酸铵(固体)①测锰混酸：硝酸银1g溶于500ml水中，加硫酸25ml磷酸30ml，硝酸30ml，用水稀至于1升。

②钼酸铵溶液：5%③草酸溶液：5%④硫酸亚铁铵溶液：6%(每100ml溶液中滴1+1硫酸6滴)⑤钒酸铵溶液：0.25%(取钒酸铵2.5g加入500ml水加热溶解冷却，加入浓硝酸30ml用水稀至1升)操作方法称取试样和相同牌号的标样各1g，分别臵于100ml两用瓶中。

加1：3的硝酸50ml加热溶解，加固体过硫酸铵1g左右，煮沸1分钟冷却，稀至100ml两用瓶中硅的测定吸取试液和标液各2ml，分别臵于100ml两用瓶中，加(1+3)硝酸1ml，水3ml，加钼酸铵溶液(5%)5ml，在沸水溶液中加热30秒钟，流水冷却，立即加5%草酸溶液10ml，6%硫酸亚铁铵溶液10ml，在波长650mm 处用1cm比色皿进行测定，记下试样和标样的消光值E1、E21) -锰的测定分别吸取试液和标液各5ml，分别臵于50ml的两用瓶中，加测锰混酸20ml，加过硫酸铵固体1g，加热煮沸1分钟左右，冷却稀至50ml两用瓶中，在波长530nm处用1cm比色皿进行测定，记下试样和标样的消光值E2、E1E1=2) 磷的测定吸取试样和标样各20ml分别臵于两只150ml烧杯中，其中一只空白加入8ml水，另一只加入0.25%钒酸铵溶液3ml，5%钼酸铵溶液5ml，在波长470nm处用2cm比色皿进行测定。

记下试样和标样的消光值E2、E1不锈钢中九元素分析A 碳硫测定 (仪器分析)B 硅、镍、钛、磷、锰、铬。

钼测定试样溶液的制备1试剂：稀王水盐酸+硝酸 +水=1+1+12操作：称取试样和相同牌号的标样各0.1g，分别臵于100ml的两用瓶中，加入1+1+1稀王水10ml，温热溶解，注意尽量减少蒸发，冷却后稀至刻度。

(一) 钛的测定一试剂1 盐酸：1+12 抗坏血酸：4% 当天配制3 二安替比林甲烷溶液：2.5% (称取2.5克DAM溶于1+10盐酸100ml中)二操作方法吸取试液10ml两份臵于50ml两用瓶中显色液：加4%抗坏血酸5ml，放臵使Fe的黄色退尽，加1+1盐酸5ml，加DAM溶液10ml，以水稀至刻度，放臵半小时后用2cm比色皿在420nm处测定消光值，标样同时操作。
